Kiki Kaikai - Taito
De retour après une longue pause sur les articles.
Aujourd'hui nous allons voir la réparation de Kiki Kaikai (1986) plus connu sur console sous le nom de Pocky & Rocky.

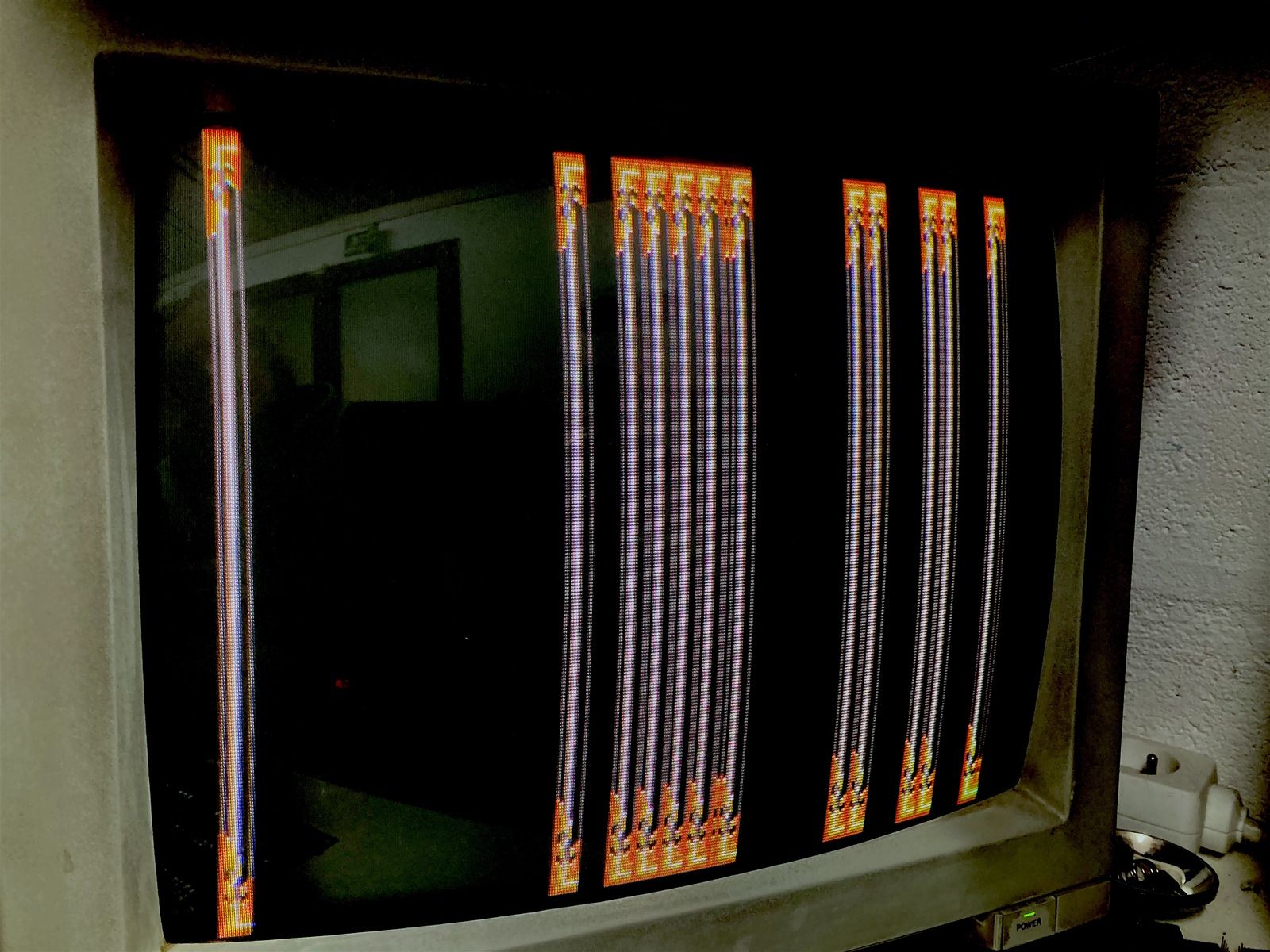

Le jeu n'affiche que des graphismes en vrac ! En dehors de cela aucun problème dans la logique, ni dans la partie audio :
/image%2F2578999%2F20210325%2Fob_b3a30e_img-3969.JPG)
La PCB est propre, rien de spécial à signaler en dehors d'un point de corrosion très localisé côté soudures.
/image%2F2578999%2F20210325%2Fob_44e3e9_img-3970.JPG)
/image%2F2578999%2F20210325%2Fob_bc1d26_img-3972.JPG)
Après nettoyage, aucun problème de continuité à signaler :
/image%2F2578999%2F20210325%2Fob_fd2e52_img-4109-copie.JPG)
Je commence par localiser la zone du circuit qui gère les graphismes :
/image%2F2578999%2F20210325%2Fob_f1b53d_img-3970-copie.JPG)
Rien à signaler à l'inspection visuelle, les RAM et les ROM sont ok aussi...
J'attaque les TTL et je finie par tomber sur une bascule D (74LS374) avec une de ses sorties complétement en vrac :
/image%2F2578999%2F20210325%2Fob_6011bc_img-3970-copie-2.JPG)
/image%2F2578999%2F20210325%2Fob_04c98e_img-3973.JPG)
/image%2F2578999%2F20210325%2Fob_b72e8d_74374pinout-copie.gif)
/image%2F2578999%2F20210325%2Fob_d94a20_img-3974.JPG)
Je dessoude ce TTL pour le tester et confirmer la panne :
/image%2F2578999%2F20210325%2Fob_fd57d3_img-3977.JPG)
Indétectable donc HS...
Je le remplace, puis lance un test :
/image%2F2578999%2F20210325%2Fob_bc3852_img-3985.JPG)
Voici le signal correct sur la sortie 5Q (pin 12) de la bascule D :
/image%2F2578999%2F20210325%2Fob_636f47_img-3981.JPG)
Reste plus qu'à finir avec un capkit vu l'age de la PCB.
/image%2F2578999%2F20210326%2Fob_d84ff6_img-20210326-024808-copie.jpg)
