V-Five - Toaplan V2
V-Five est un shoot vertical de 1993 développé par Toaplan.
Cette PCB affiche des sprites qui clignotent et une bande rose sur le coté de l'image (en haut) :

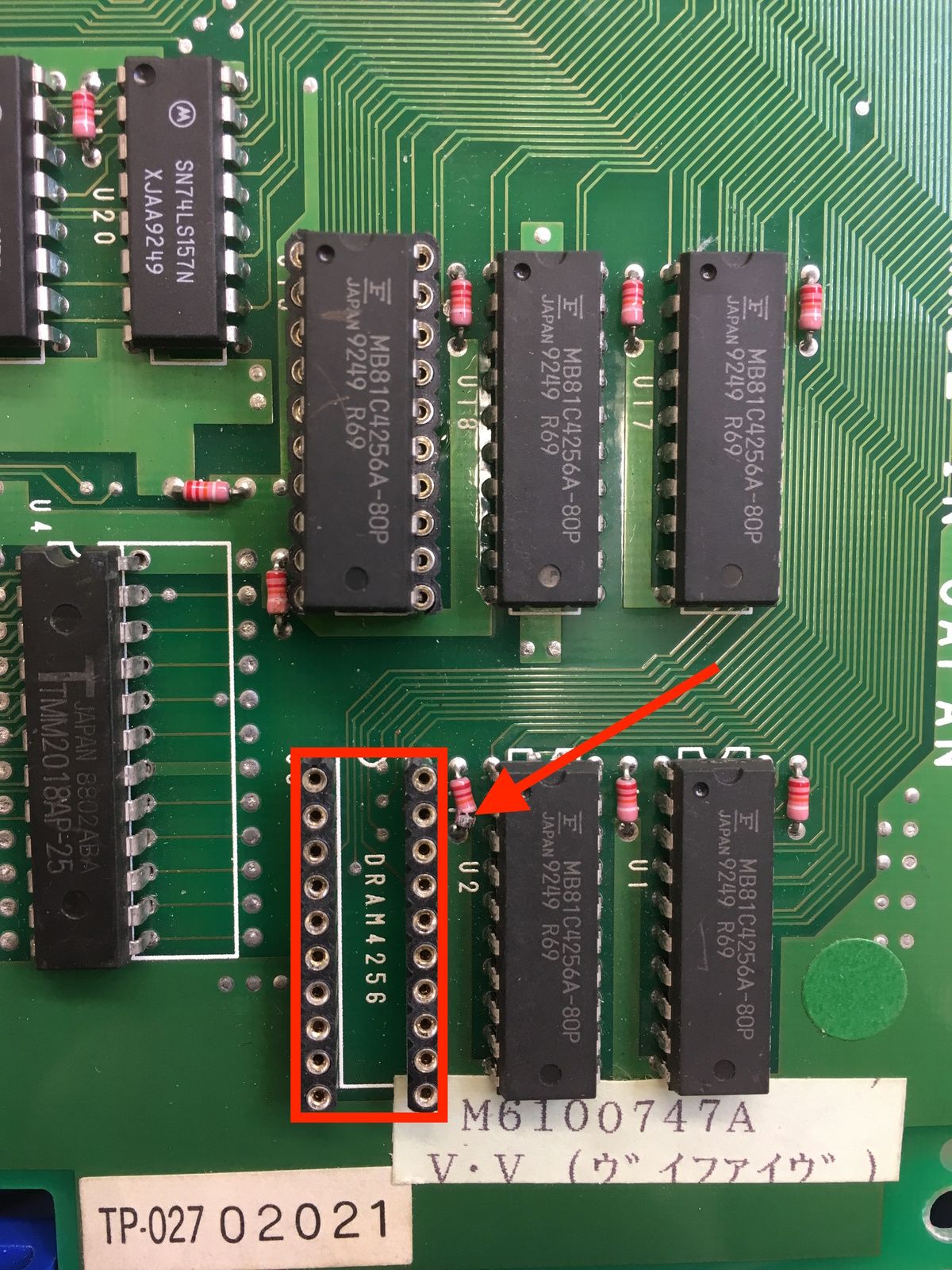

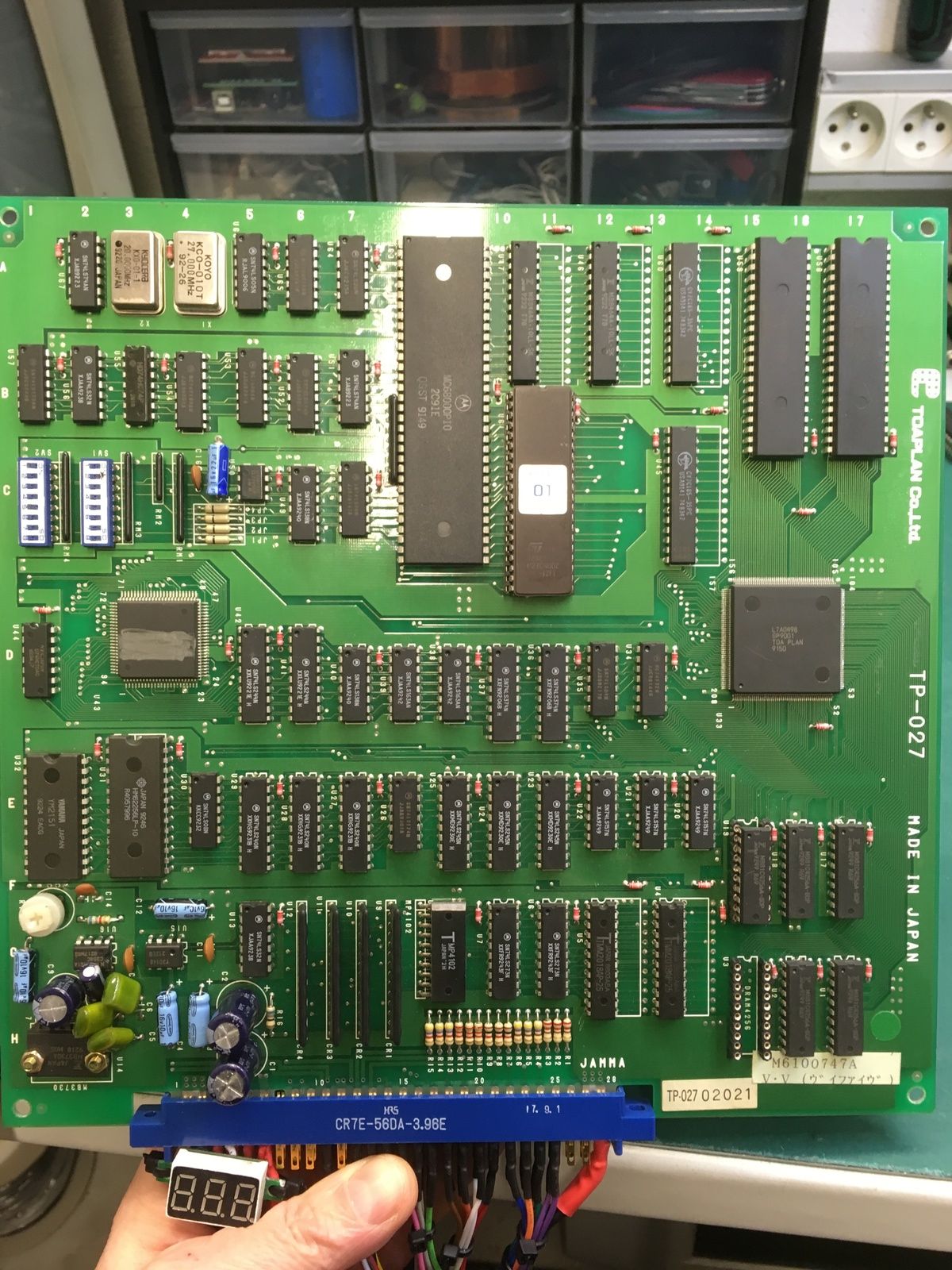

La PCB est plutôt propre, cependant je constate tout de suite qu'il manque une RAM et qu'une résistance est cassée :
Je remplace la résistance, puis monte une RAM compatible dans l'emplacement vide (CMOS 256 x 4 Bit DRAM).
Finalement avec la RAM en place l'affichage des sprites est pire avec des pixels aléatoires un peu partout dedans.

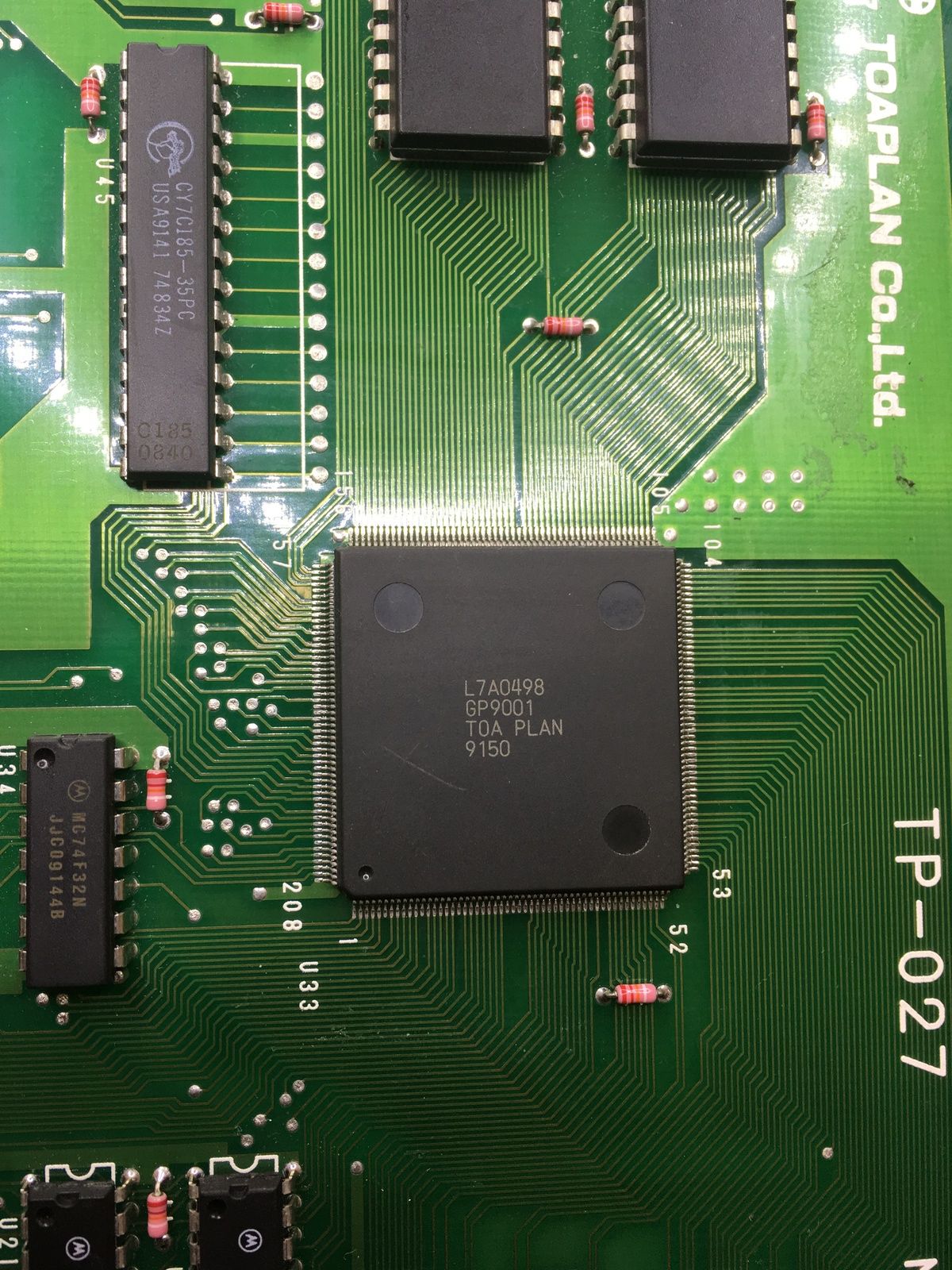

Bref ! J'oriente donc mes recherches vers le GP9001 / L7A0498 (contrôleur graphique) :
Ce custom chip tombe régulièrement en panne ce qui en fait le maillon faible des PCB Toaplan. Avec le Konami 055673, il fait parti de mes "p'tits chouchous". Je vais donc tout miser sur son remplacement sans perdre de temps à chercher ailleurs.
Le propriétaire du jeu me fournit une PCB donneuse sur laquelle je prélève le GP9001 / L7A0498.

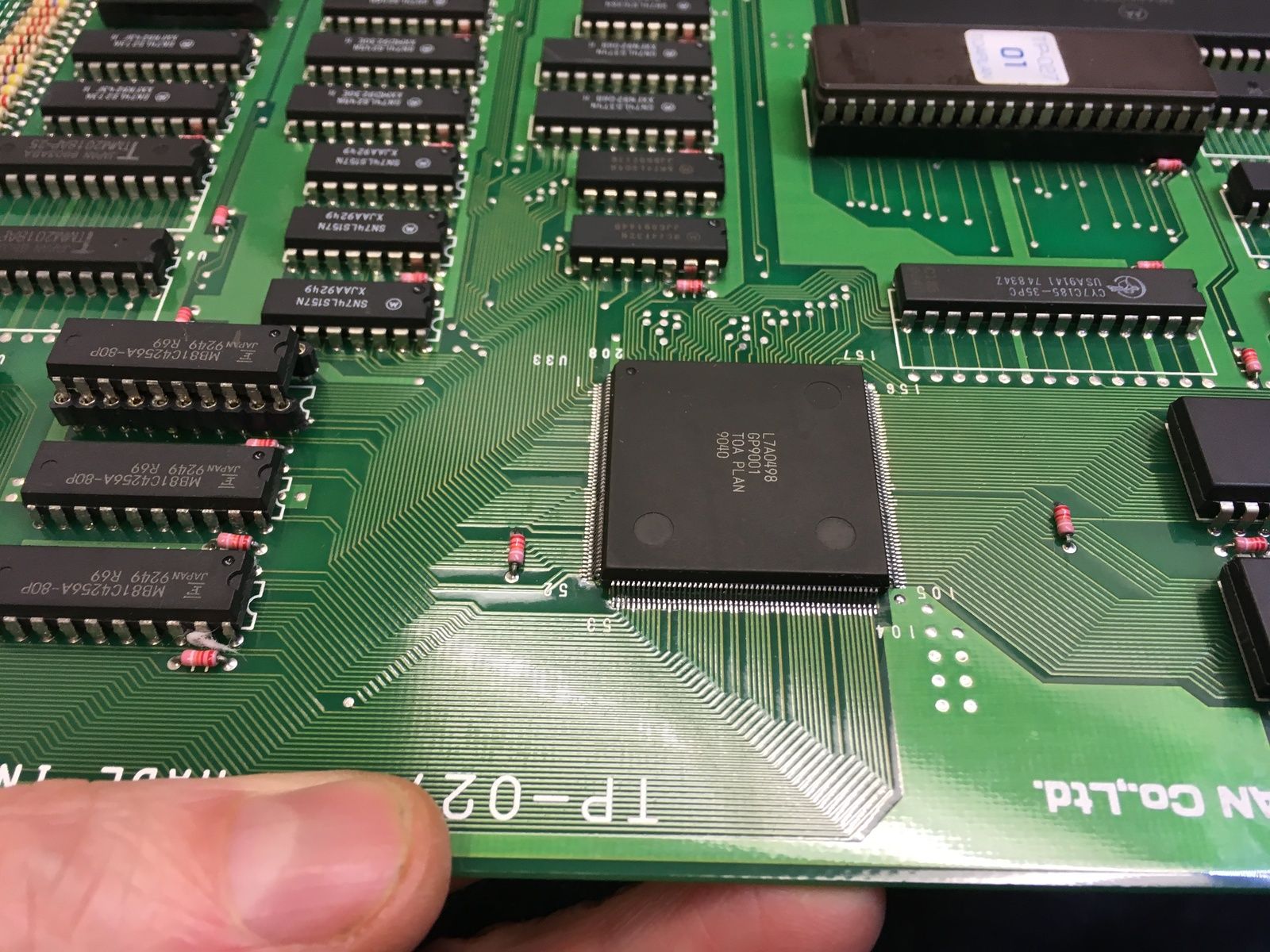

Ensuite il reste à le souder sur le V-five :

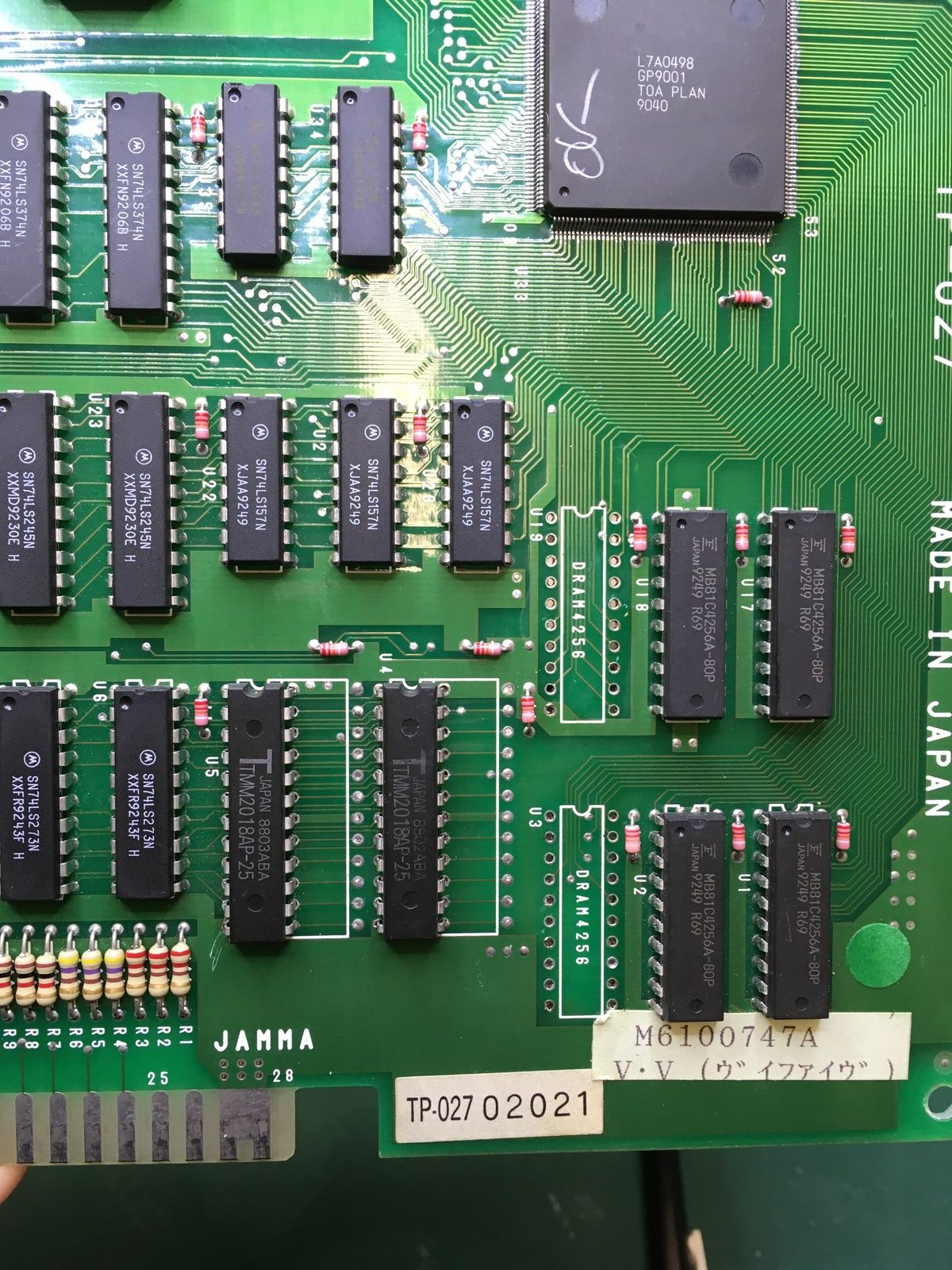

J'en profite pour retirer les horribles supports tulipe en barrettes et souder les RAM directement sur la PCB :

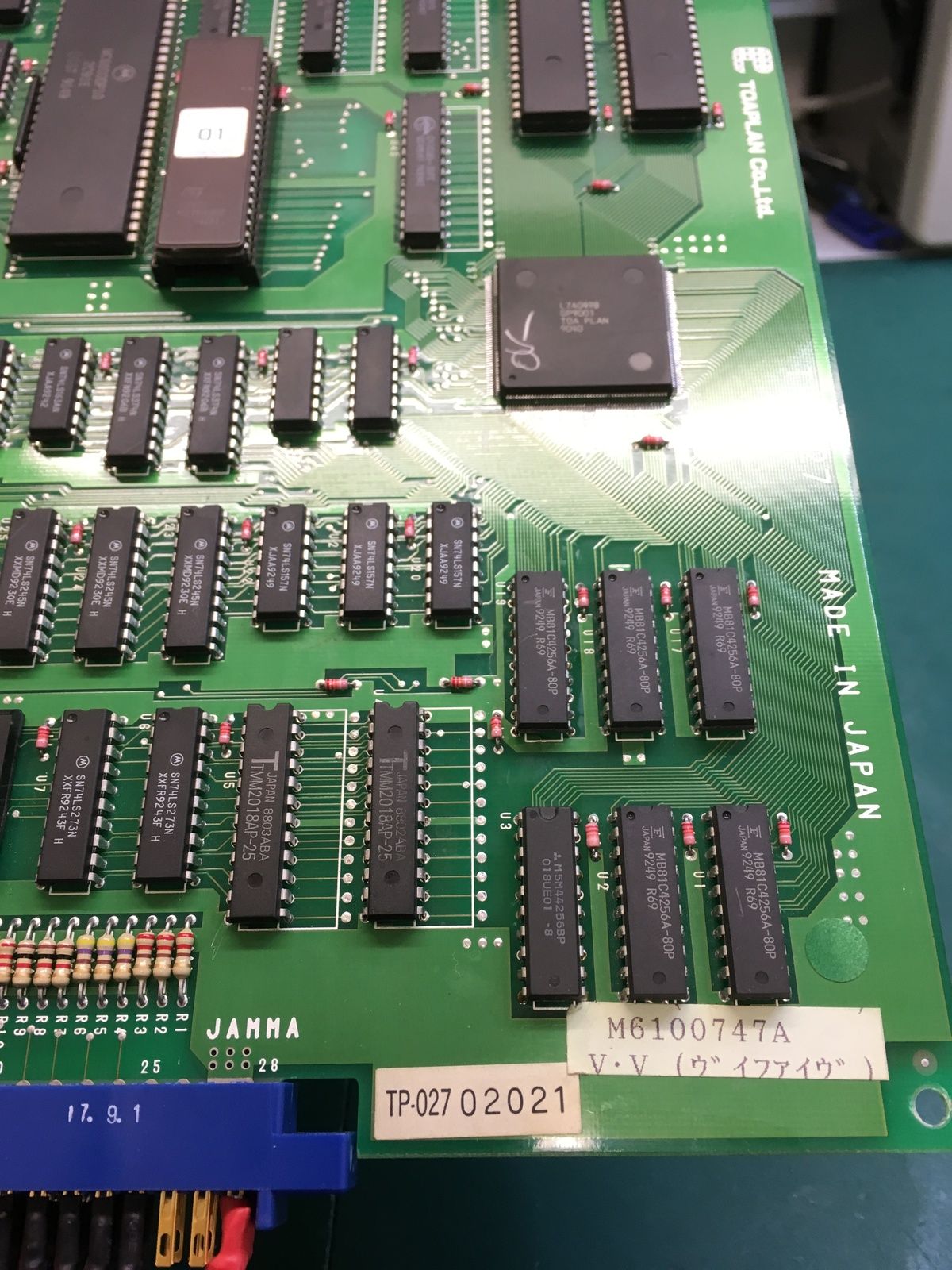

Je remplace la RAM manquante par une compatible (et avec les mêmes temps de réponse) :
Et enfin le test :
A noter : la présence déformation sur le coté de l'image (en haut à gauche), tout à fait normale et qui n'apparait pas sur d'autres moniteurs. Étonnant tout de même car en temps normal le SC1425 d'Atari avale tout sans broncher.
