Cette fois un dépannage d’un Toki.

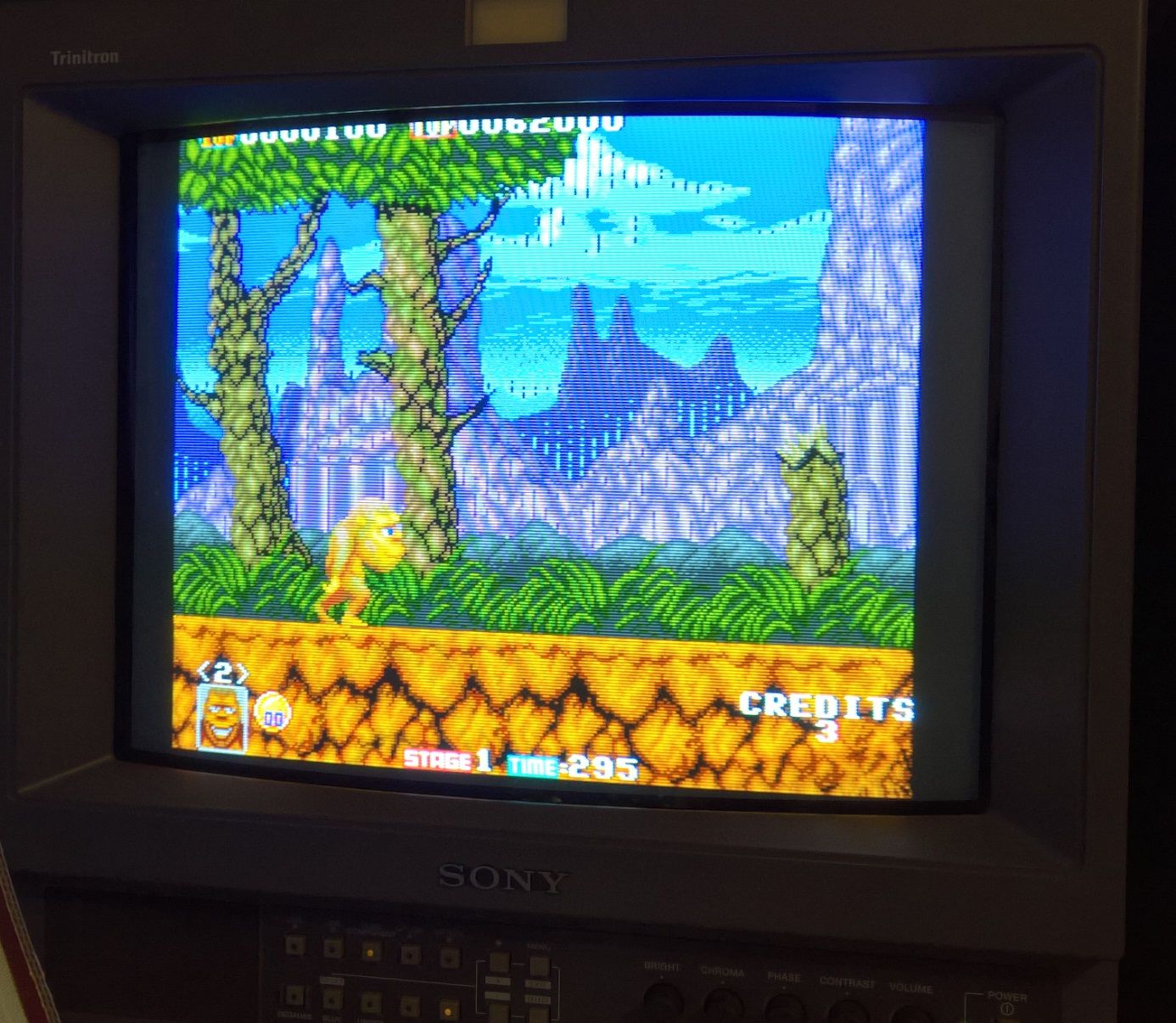

Celui-ci semble fonctionner correctement mais si l’on y regarde de plus près, on note un léger défaut sur les décors arrières :



Sur un PCB toki, les backgrounds sont séparés en deux parties bien distinctes.
Une partie pour le premier plan, l’autre pour le second.

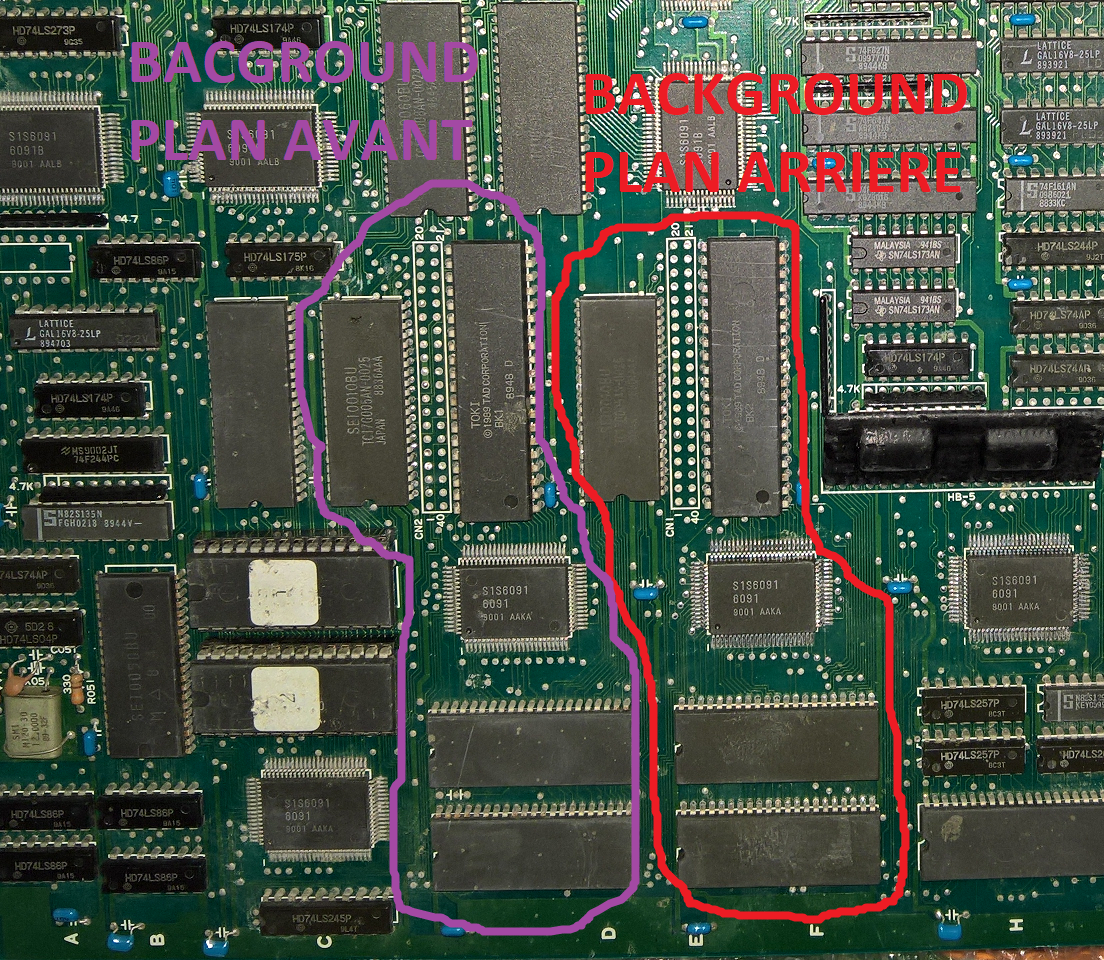

Sur le PCB ces deux parties sont aussi bien distinctes :

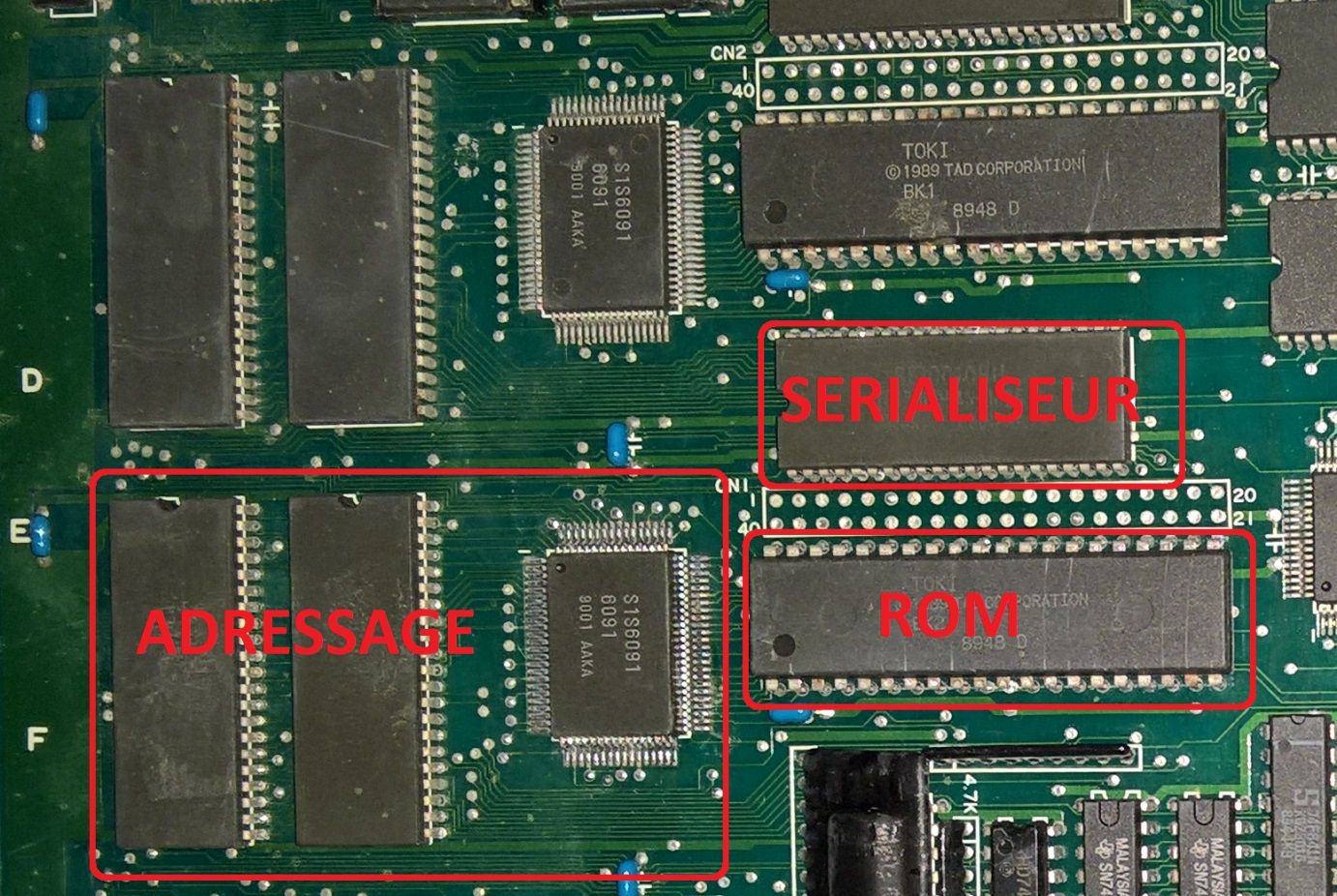

Et en détail :



La partie adressage s’occupe d’envoyer à la ROM l’adresse actuelle du pixel de background que l’on souhaite afficher.

Le sérialiseur lui, transforme les données de la rom au format série pour être ensuite mixée avec l’autre background et les sprite puis affiché à l’écran.
Donc plusieurs possibilités pour cette panne, soit l’adressage, soit la rom, soit le sérialiseur.

A l’oscilloscope, toutes les broches d’adresses sont bien activées sur la rom.

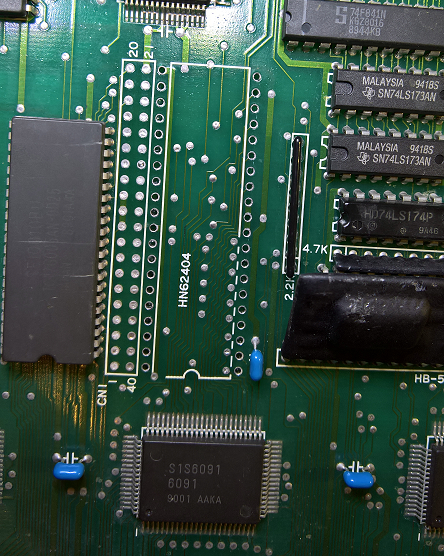

On va dessouder la rom pour être sûr de son contenu :



Pas de chance, le contenu est bon et conforme à la rom MAME
Les soupçons se portent donc sur le serialiseur.

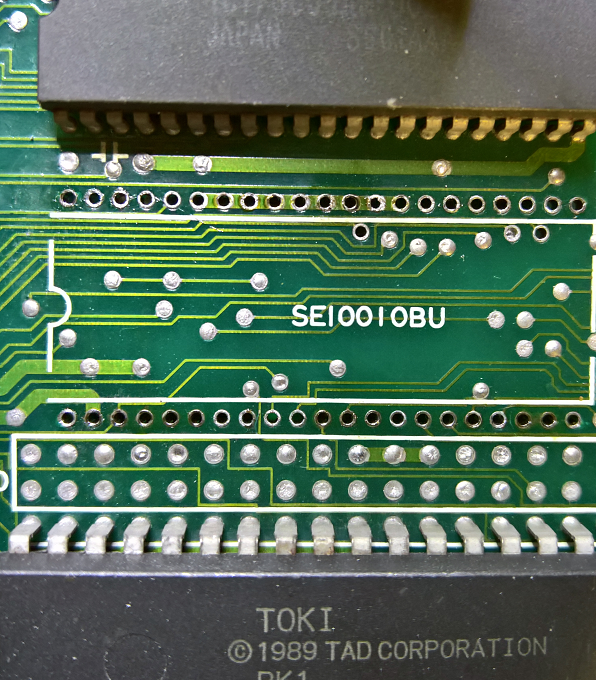

Je démonte donc les deux du background pour les interchanger :

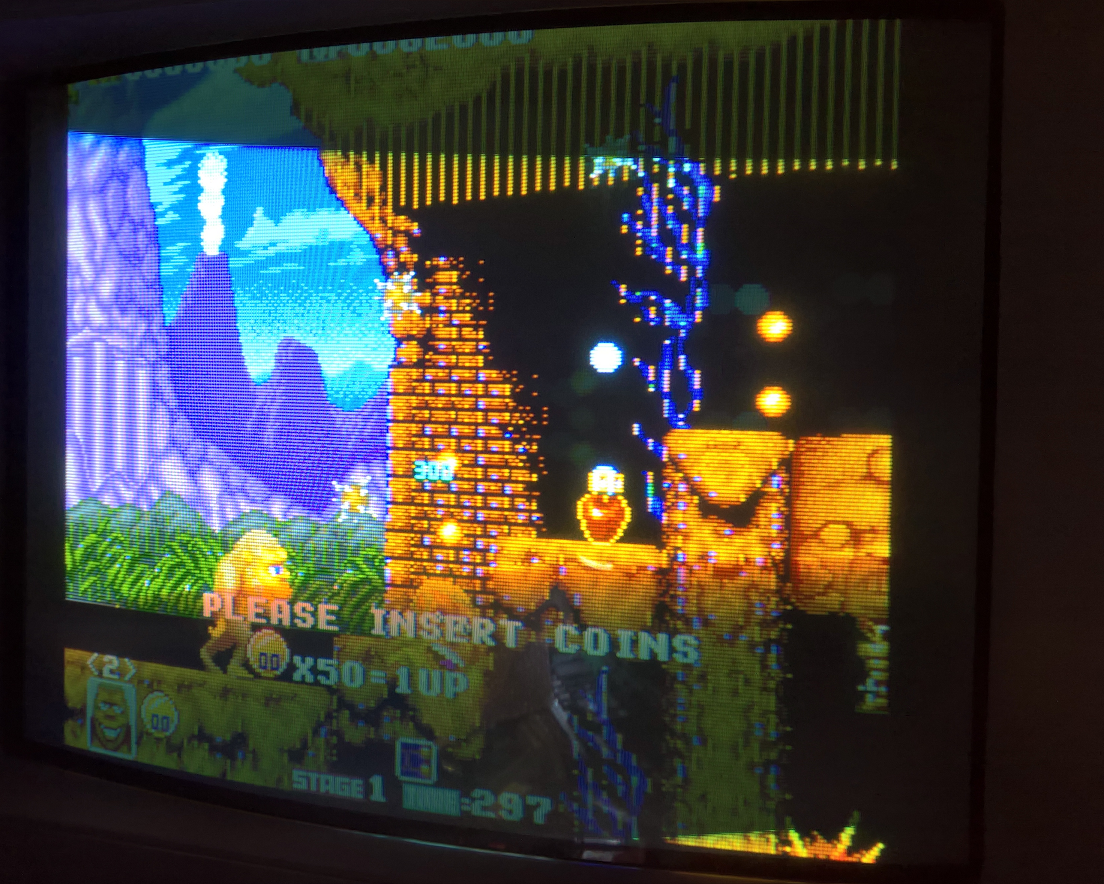

Le défaut se déplace sur le plan avant :
Par contre, le plan arrière est maintenant bon.

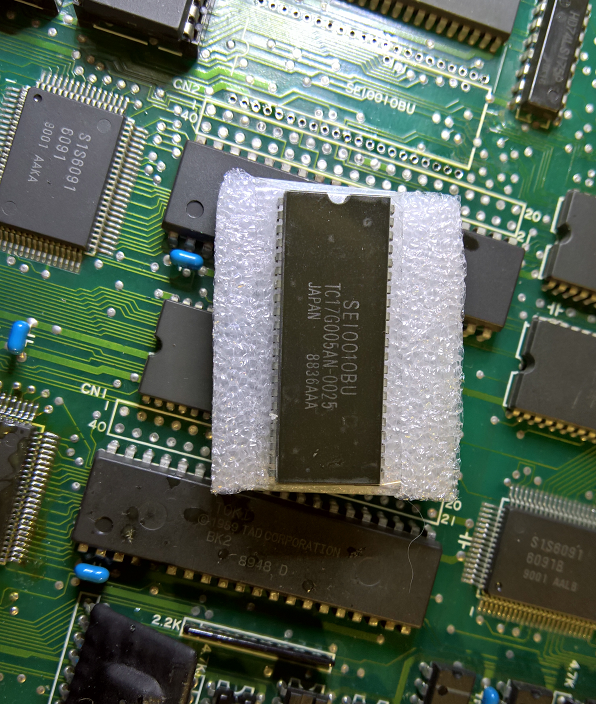

Du coup, il faut trouver ce sérialiseur (SE10010BU), heureusement, un généreux donateur a pu m’envoyer ce composant :

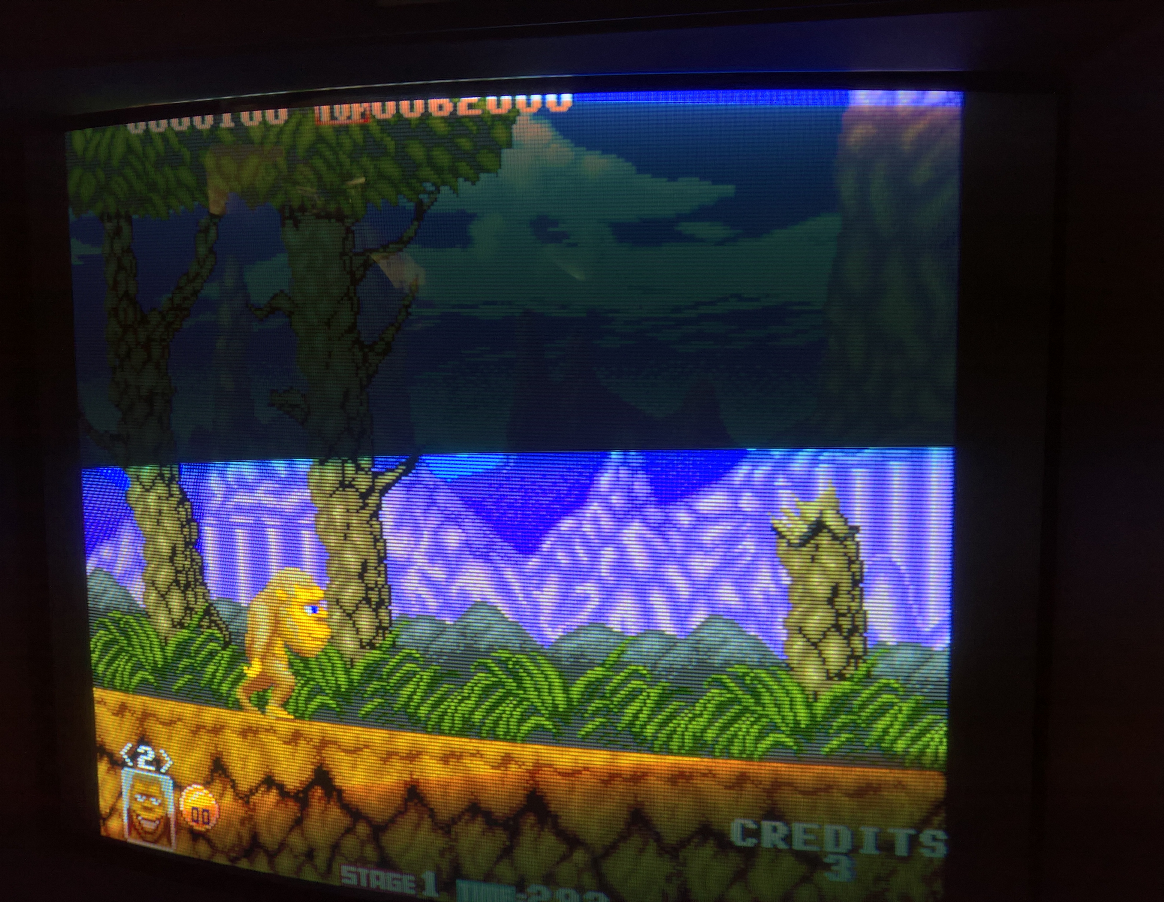

Composant changé, carte fonctionnelle (désolé pour la bande noire sur l’écran) :



Un bon jeu de sauvé !
