Astérix - Konami
Cette fois-ci nous allons parler d'un Astérix de Konami.
A noter que cette PCB sortie en 1992 ne possède pas de soundboard Konami à l'inverse d'autres titres sortis la même année. Et c'est tant mieux !
Le jeu démarre de façon aléatoire... Ou pas...

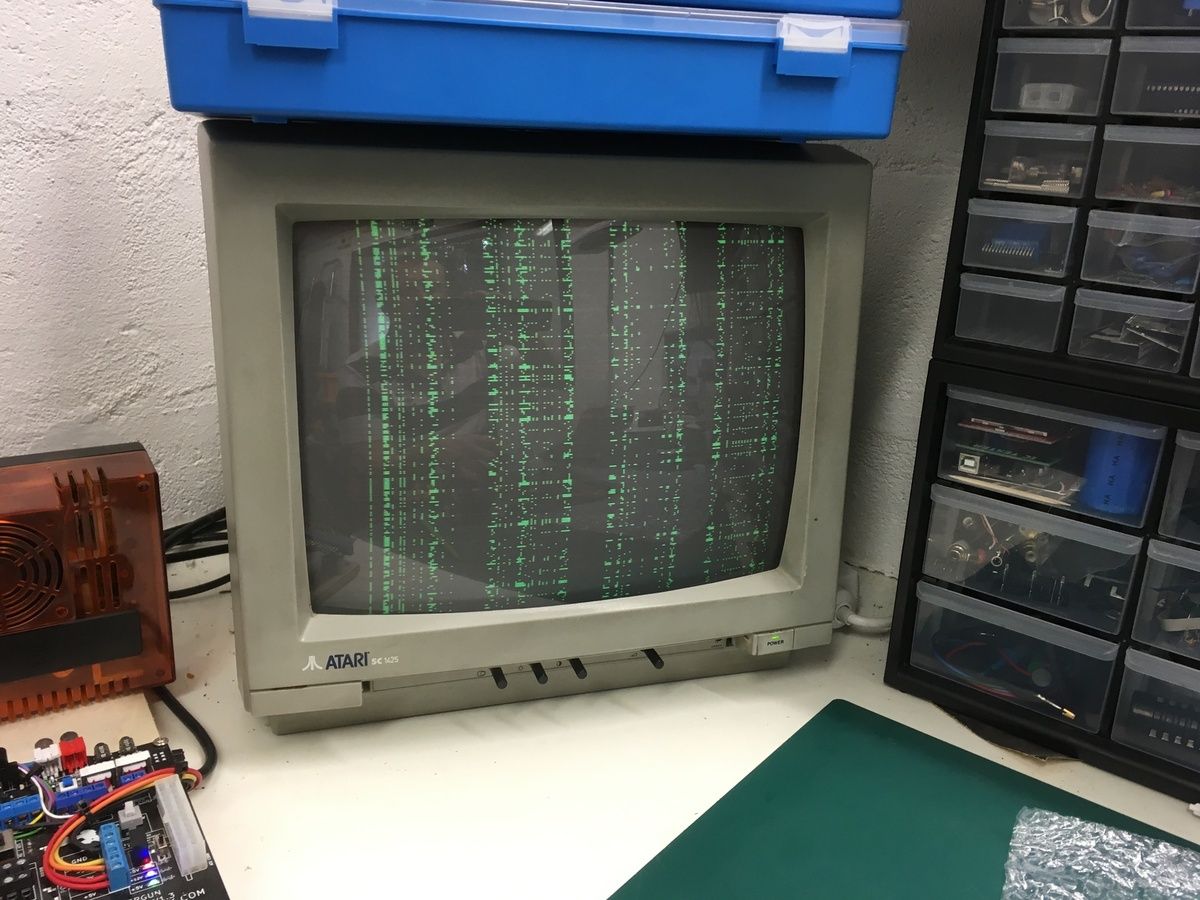

Bienvenue dans la matrice.

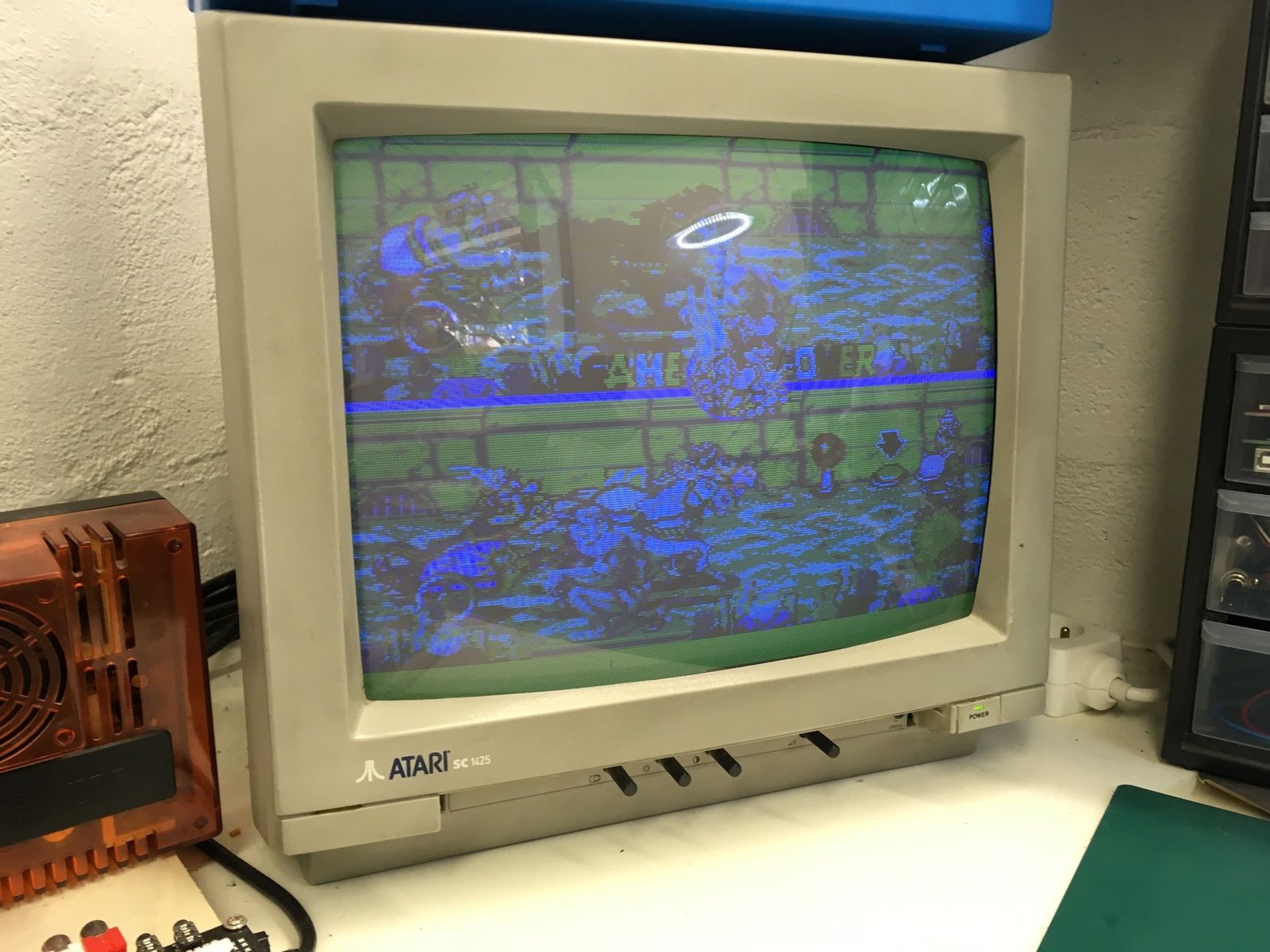

Et quand il démarre, il y a un sérieux problème de couleurs ponctué par des resets intempestifs :
La PCB n'est pas très propre, rien de méchant juste de la poussière. En dehors de ça rien à signaler :

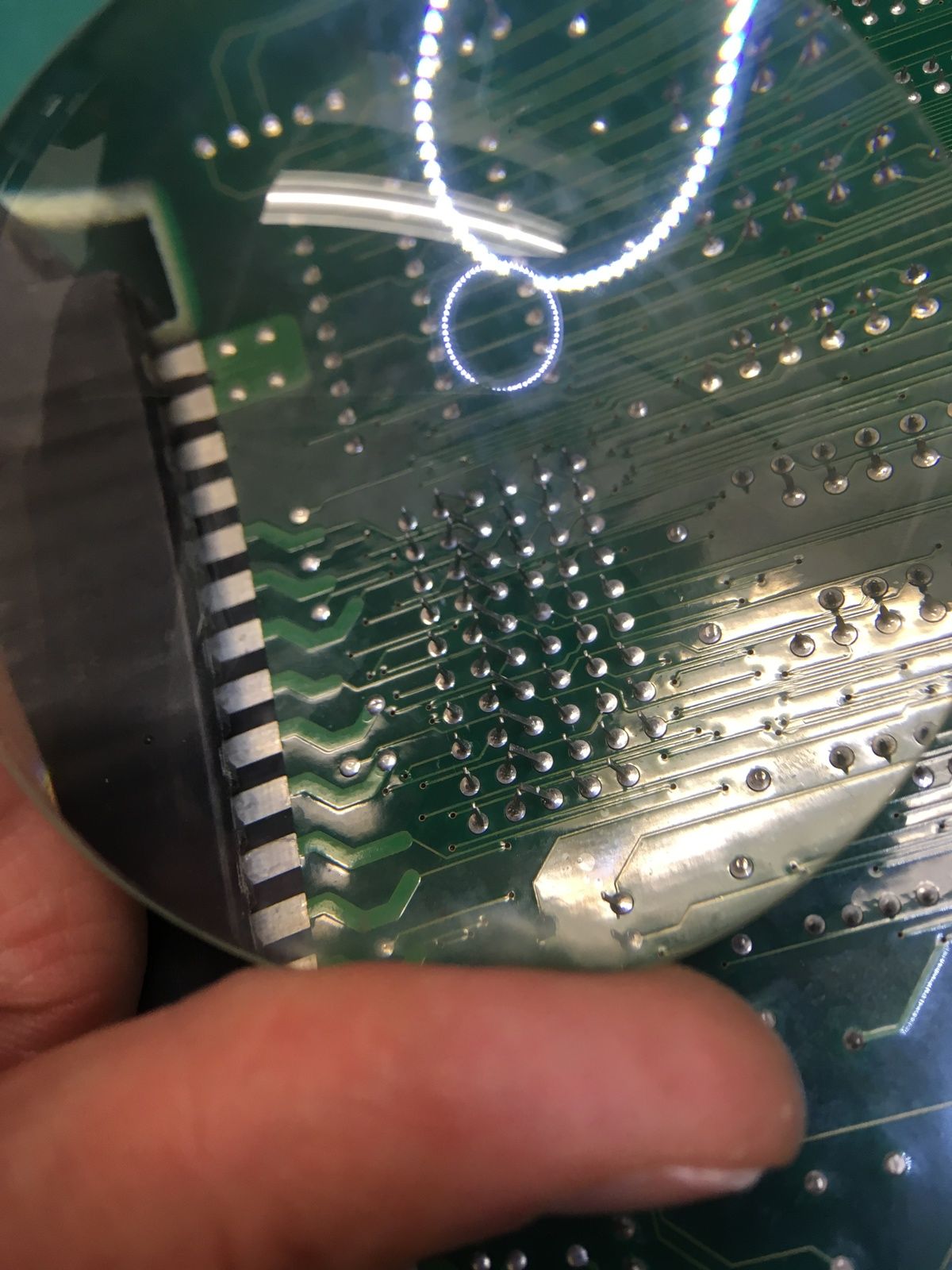

Avant de mettre le jeu sous tension, j'ai été obligé de redresser des broches sous la PCB :
Au passage pour éviter un court-circuit, j'en profite pour raccourcir les pin.
Je m’intéresse en premier lieu à la palette RAM, souvent responsable de ce type de problème de couleur :
Cela ne donnera rien...

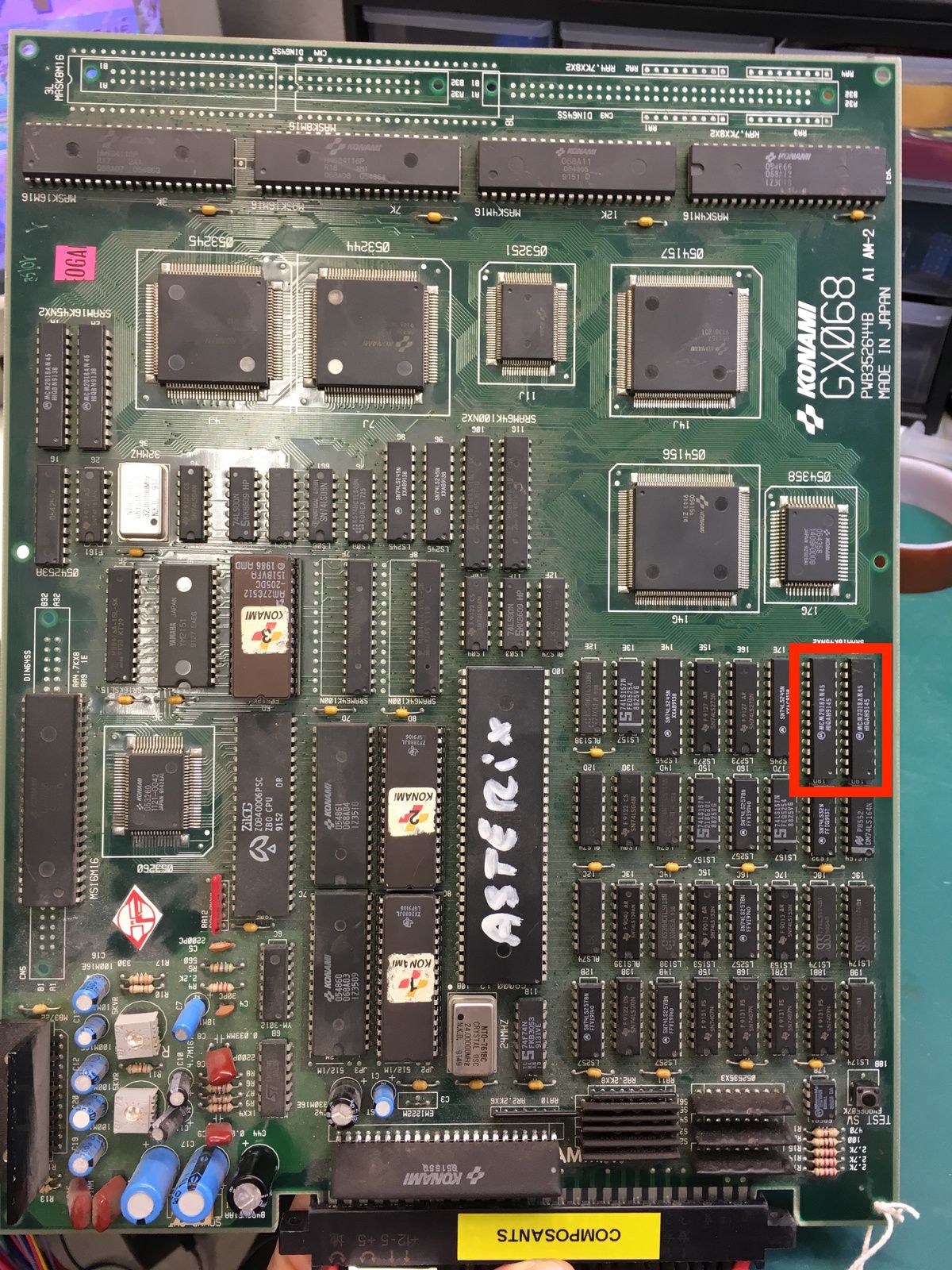

je me dirige ensuite vers le DAC vidéo (il convertit les données numériques en signaux analogiques envoyés directement vers le moniteur). Dans ce circuit 4 TTL (7407) attirent mon attention :
De gauche à droite : Les trois premiers semblent être liés aux couleurs et le dernier au reset. N'ayant pas de schéma de cette PCB, je n'ai aucune certitude sur le sujet.

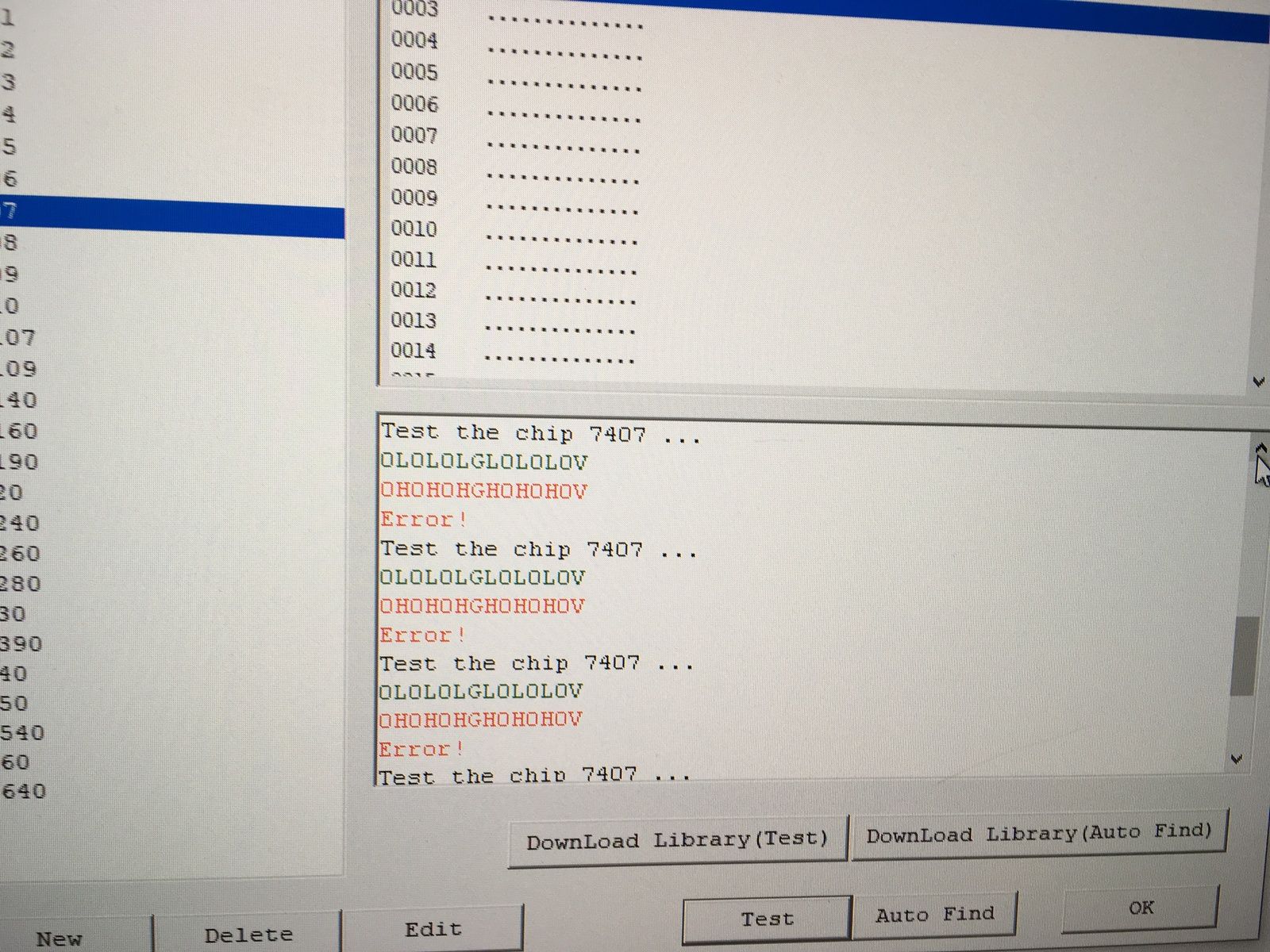

Je décide de dessouder les 4 TTL et de les tester un à un :
Le verdict est sans appel ! les 4 sont HS.
Je n'arrive pas à m'expliquer pourquoi ces 4 TTL de même référence sont tombés en panne en même temps.
Défaut de fabrication ? court circuit (CF plus haut : broches pliées) ? aucune idée...
Je remplace les 4 TTL et :

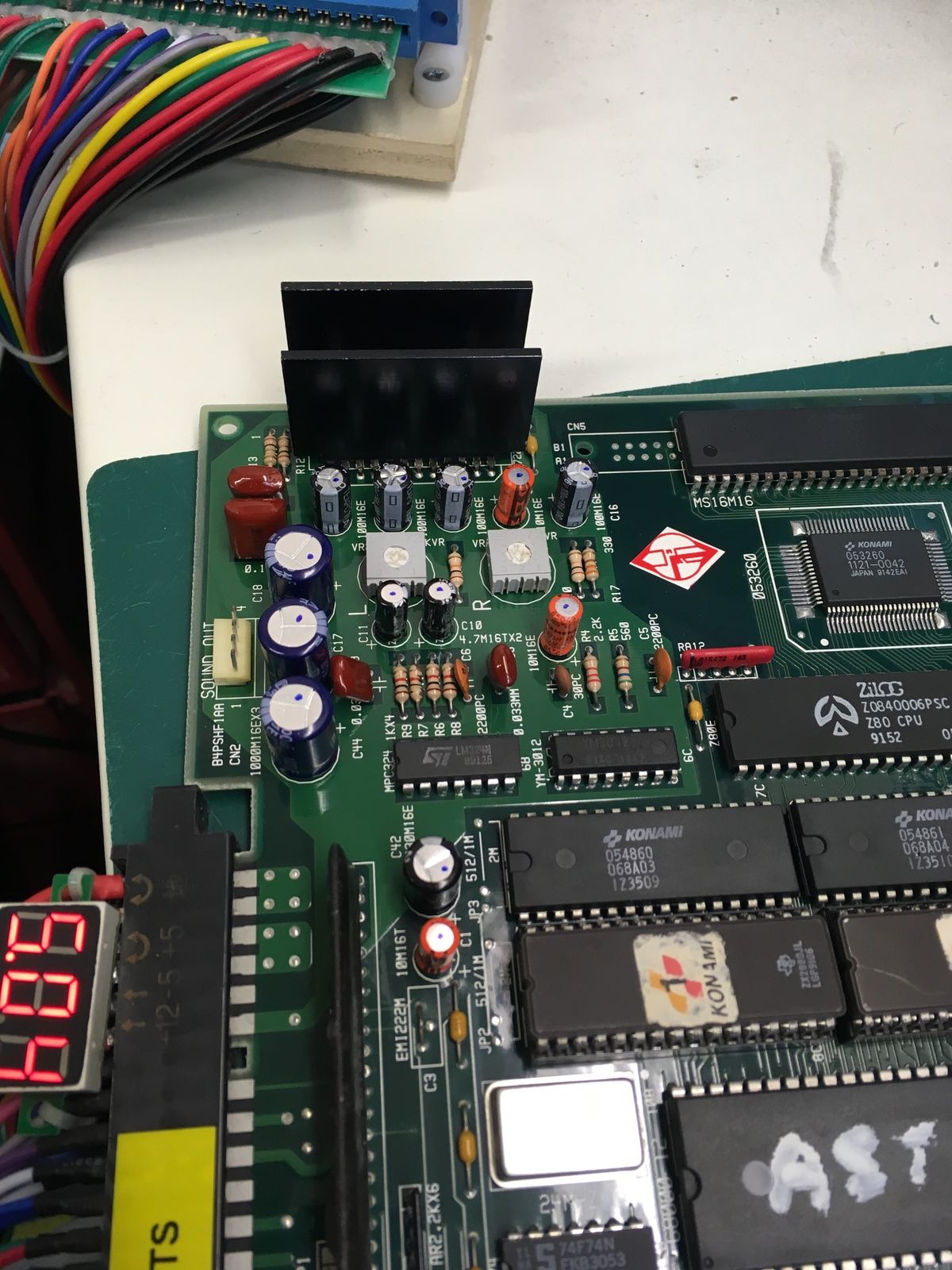

Pour Finir un bon nettoyage et un capkit intégral :
Bonus Stage :
Concernant la pannes des 7407 j'ai tout de même une piste. Je conserve systématiquement tous les composants que je remplace dans le but de pouvoir comparer et trouver des récurrences sur certaines pannes. Et là je n'ai pas été déçu !

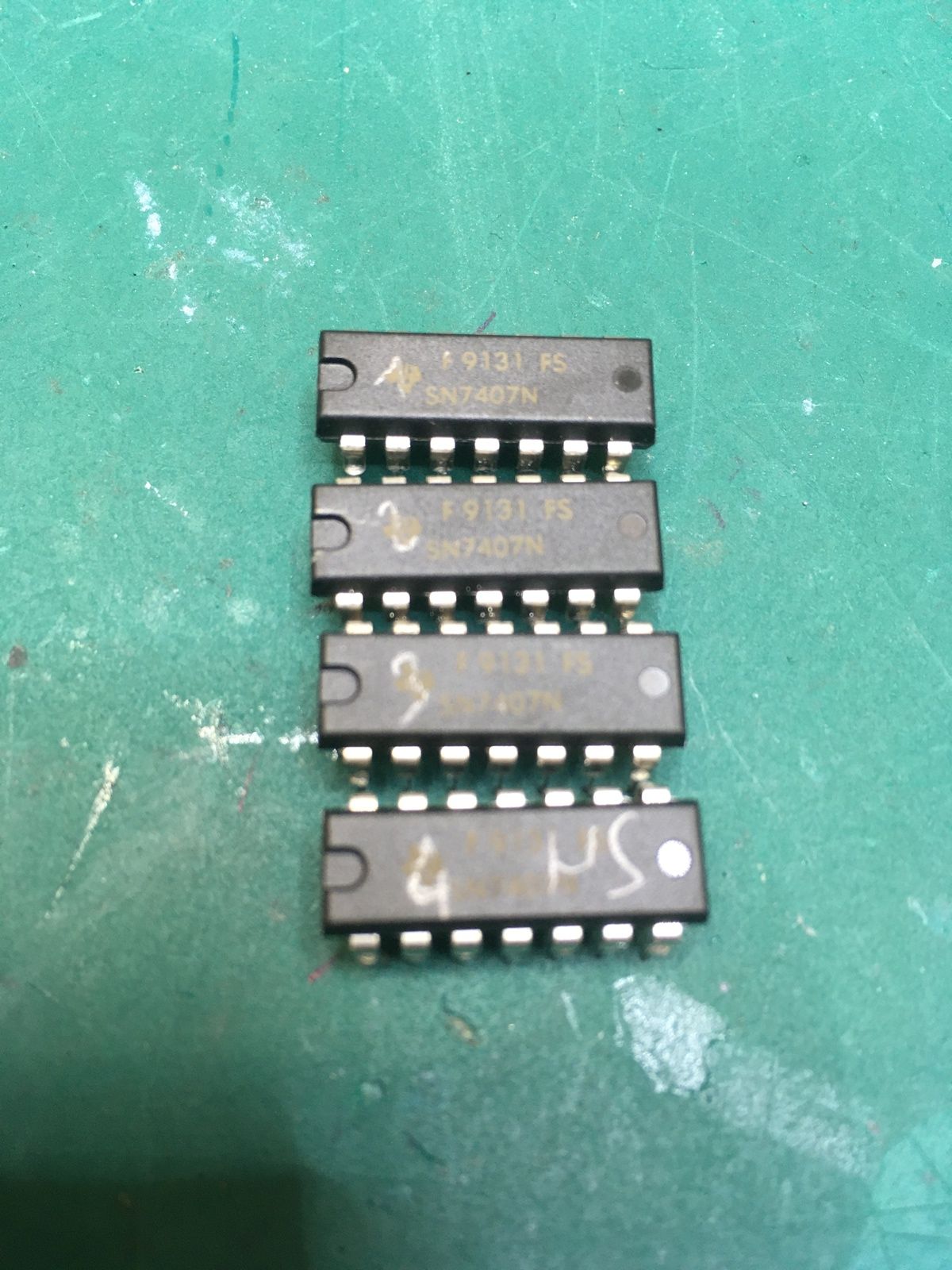

Par le passé j'avais déjà réparé deux TMNT avec des problèmes de son et de contrôle causés par la défaillance d'un 7407. En ressortant ces TTL et en les mettant tous côte à côte avec ceux de l'Astérix, je constate qu'ils semblent tous sortir de la même usine Texas Instruments :

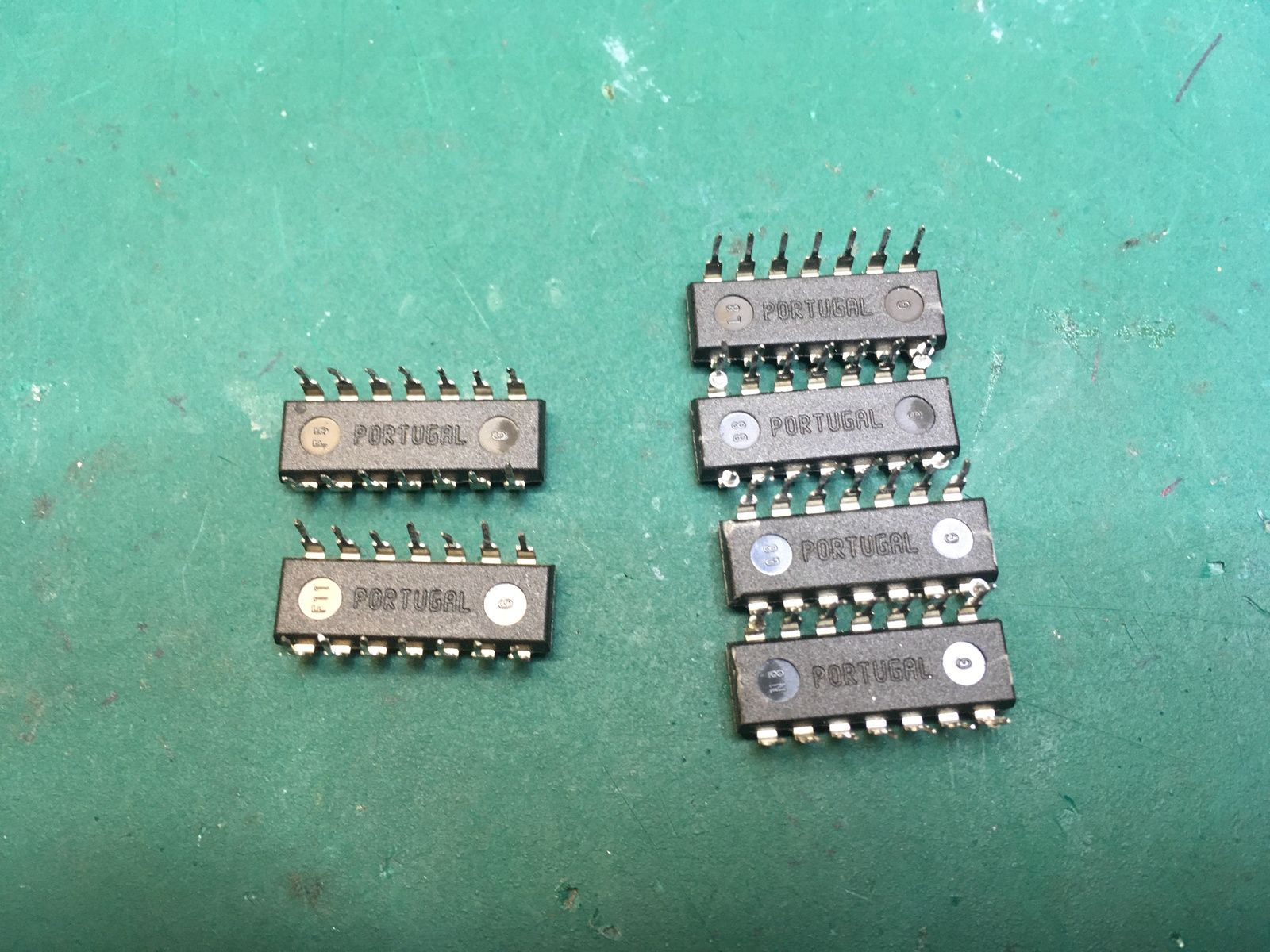

... Et qu'ils ont des numéros de série identiques :
Ceux des deux TMNT
Les 4 de l'asterix.
Coïncidence ?
