Violent Storm - Konami
Un Violent confié par Darksoft.

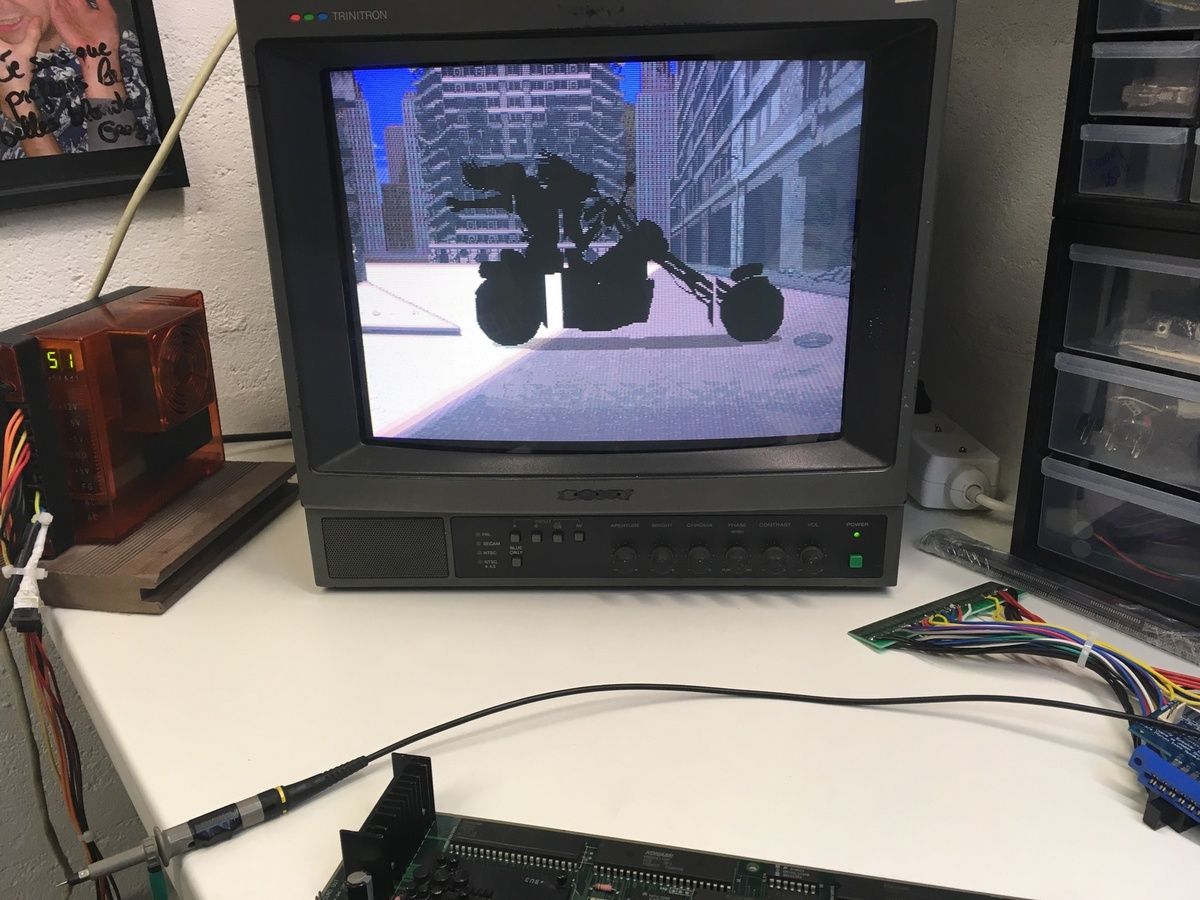

Le jeu affiche des problèmes de sprites :

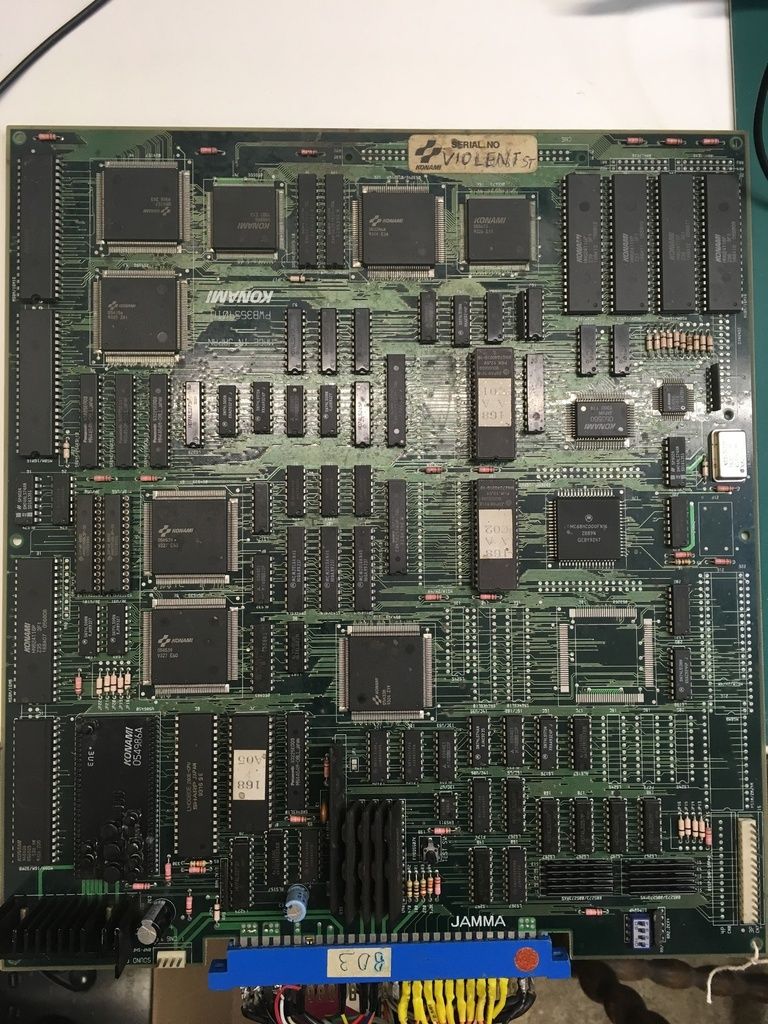

La PCB est sale mais elle n'a pas de trace de choc, de réparation antérieure, ni d'oxydation :
Ces modèles de PCB Konami ont plusieurs points faibles :
- Les condensateurs de la soundboard qui vieillissent très mal et se mettent à couler. Ce qui nécessite un capkit préventif avant que les dégâts soit irréversibles :

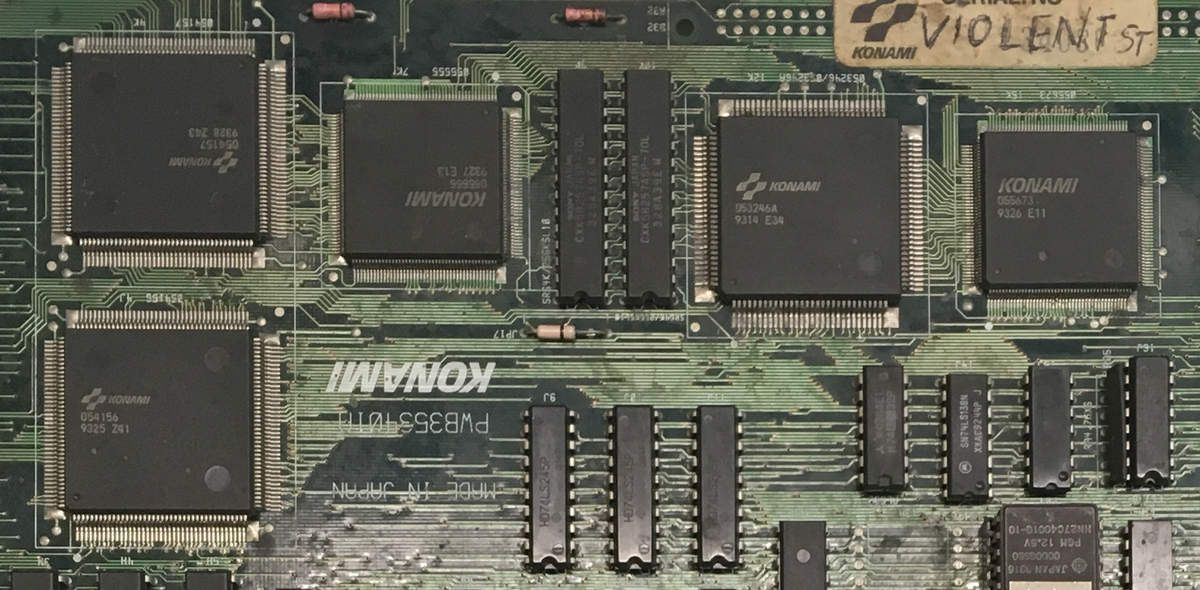

- Les soudures CMS qui ont la fâcheuse tendance à se casser, en particulier sur les plus fines :

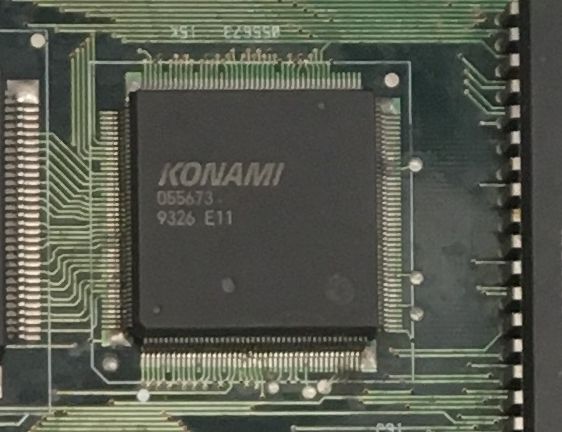

- Le générateur de sprites (055673) qui tombe plus facilement en panne que les autres chips :
Pour le reste, ce hardware vieillit plutôt bien. Il est à noté aussi que le vernissage de ces PCB est d'excellente qualité ce qui permet d'avoir de très belles surprises après lavage sur des cartes qui semblaient irrécupérables.
Je commence donc par m’intéresser à ce fameux générateur de sprites (055673) en cherchant à savoir s'il surchauffe, s'il est cloqué (signe de court circuit), si une de ses pistes est coupée, et si ses soudures sont bonnes.

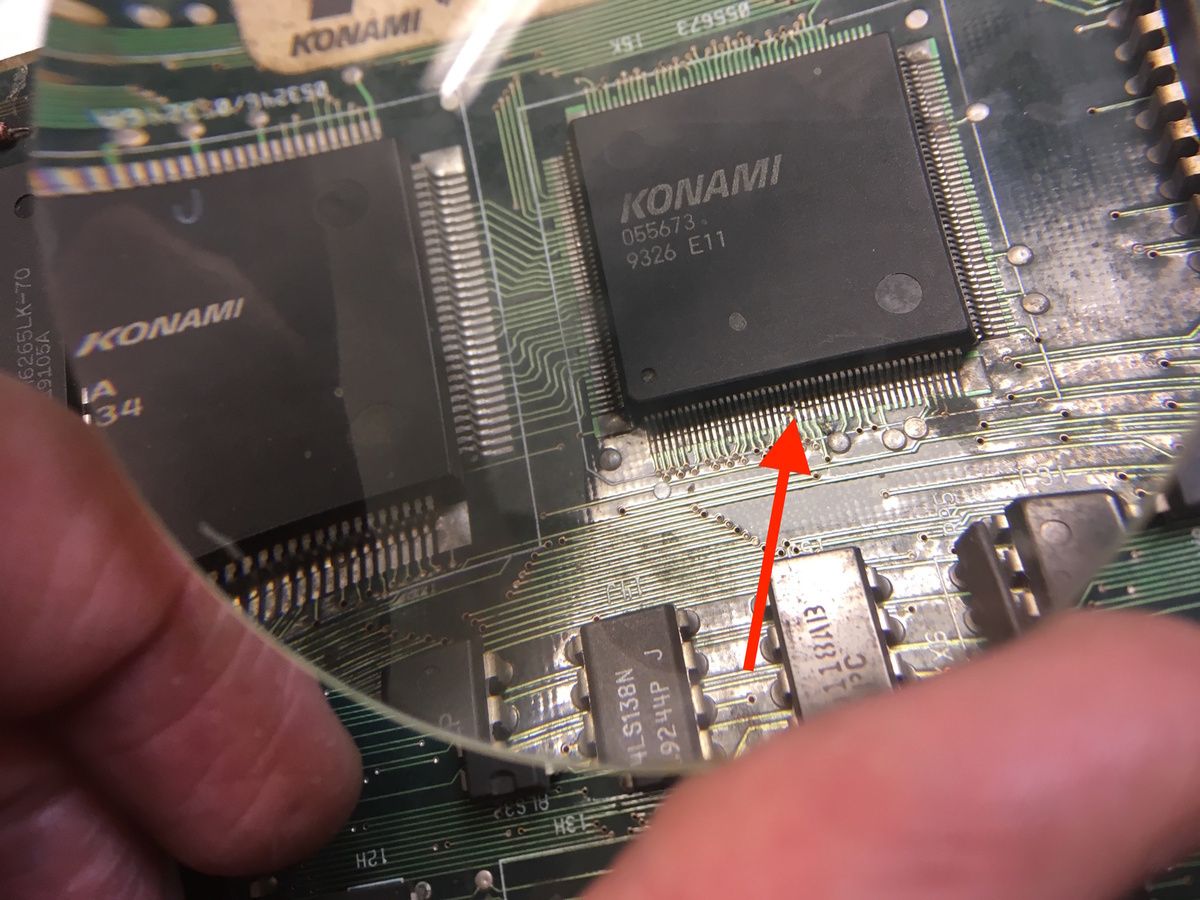

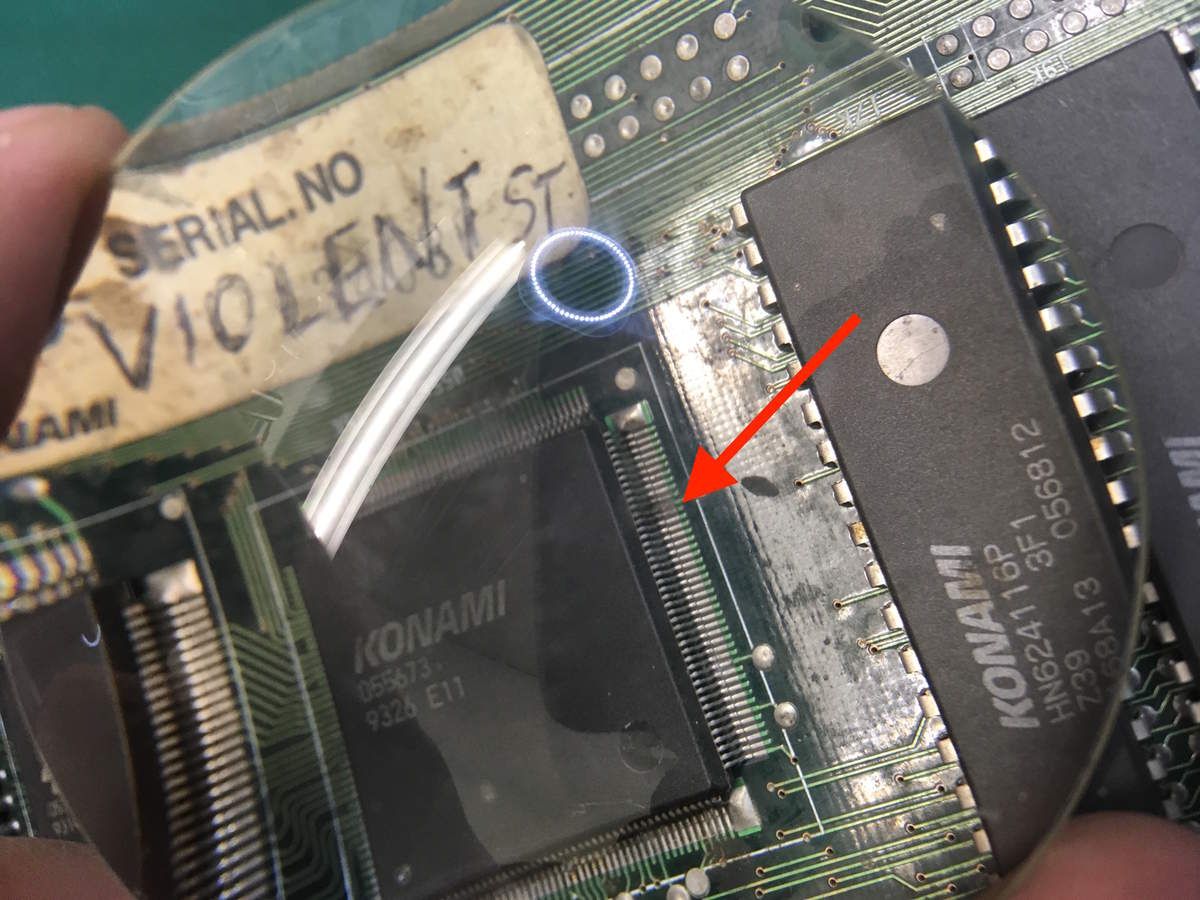

Sur ce dernier point, je trouve plusieurs broches dessoudées :
Je refais toutes les soudures du 055673, et ensuite je vérifie toutes les autres à l'aide d'une loupe, d'une aiguille, et de beaucoup de patience .
Tout est ok, reste à faire un capkit de la soundboard, de la PCB, puis j'envoie tout ça au lavage.

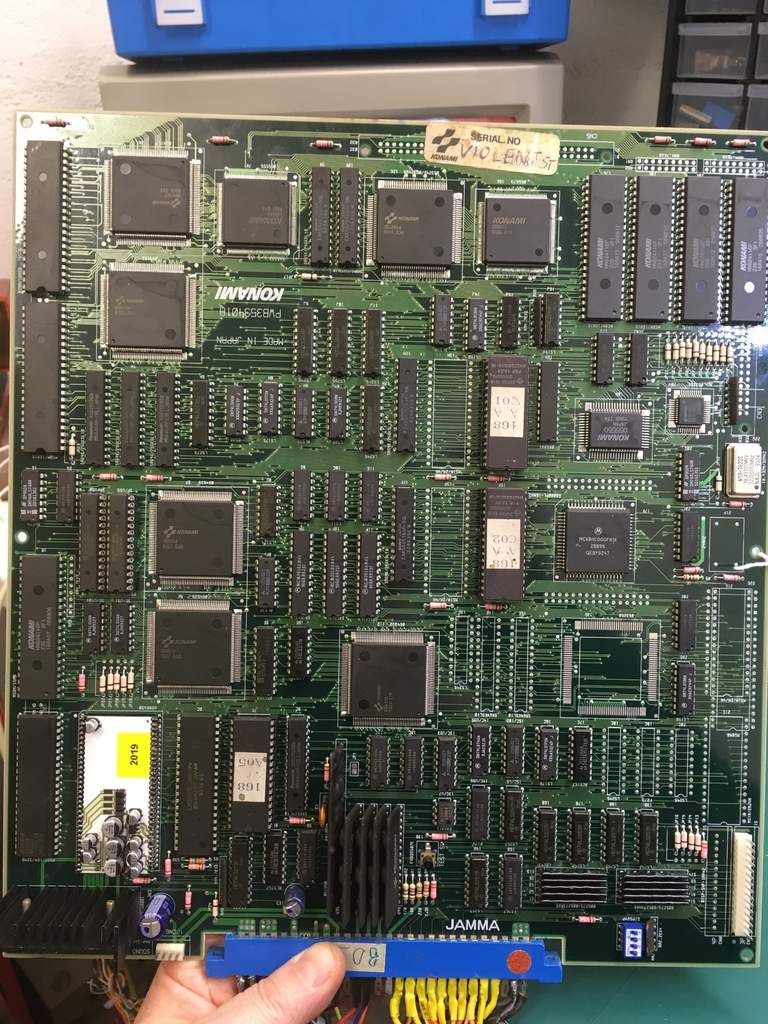

De retour :

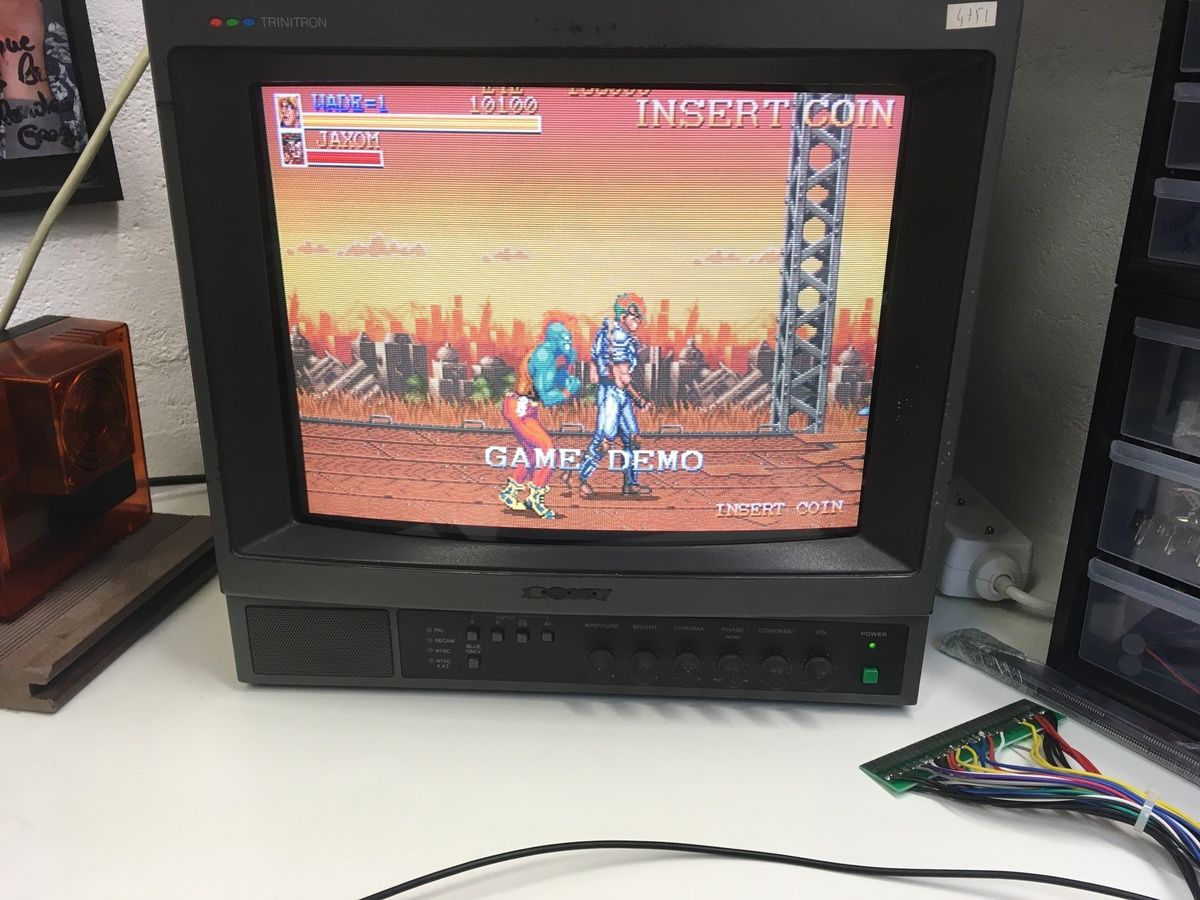

Reste plus qu'a faire une dernière vérification pour s'assurer que tout est ok :
Perfecto !
