Mahou Daisakusen - Toaplan V2

Publié le par Seb & Grumly

Un Mahou Daisakusen confié par Grumly.

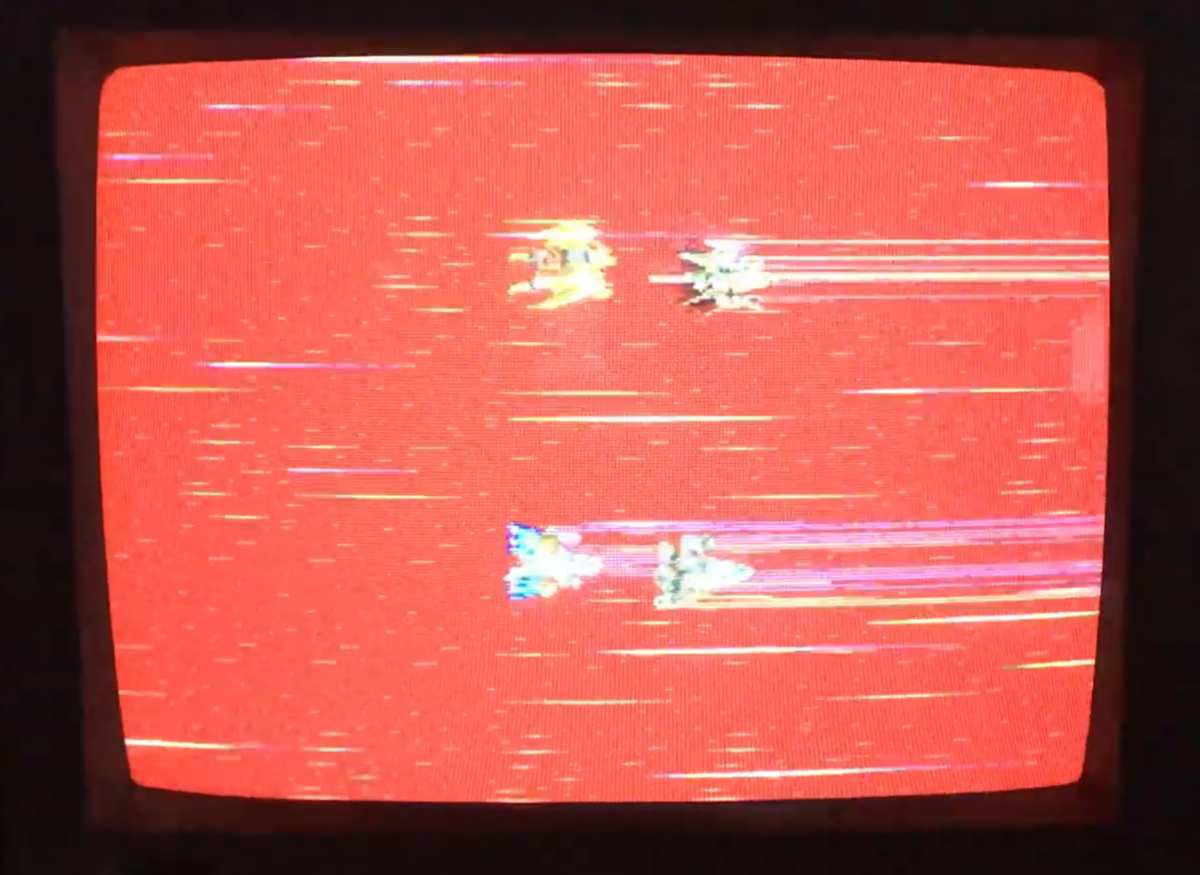

Le jeu affiche des couleurs bizarres et les sprites laissent des traces mais pas tous...

Mahou Daisakusen (aka Sorcer Striker en occident) est le premier jeu de Raizing et donc le premier de la série des "mahou" :
•    Mahou Daisakusen : 1993 (Système Toaplan v2)
•    Shippu Mahou Daiskusen : 1994 (Système Toaplan v2)
•    Great Mahou Daisakusen : 2000 (Système CPS2)
C'est donc un shmup de style héroïque/fantasy dans un univers steam punk.

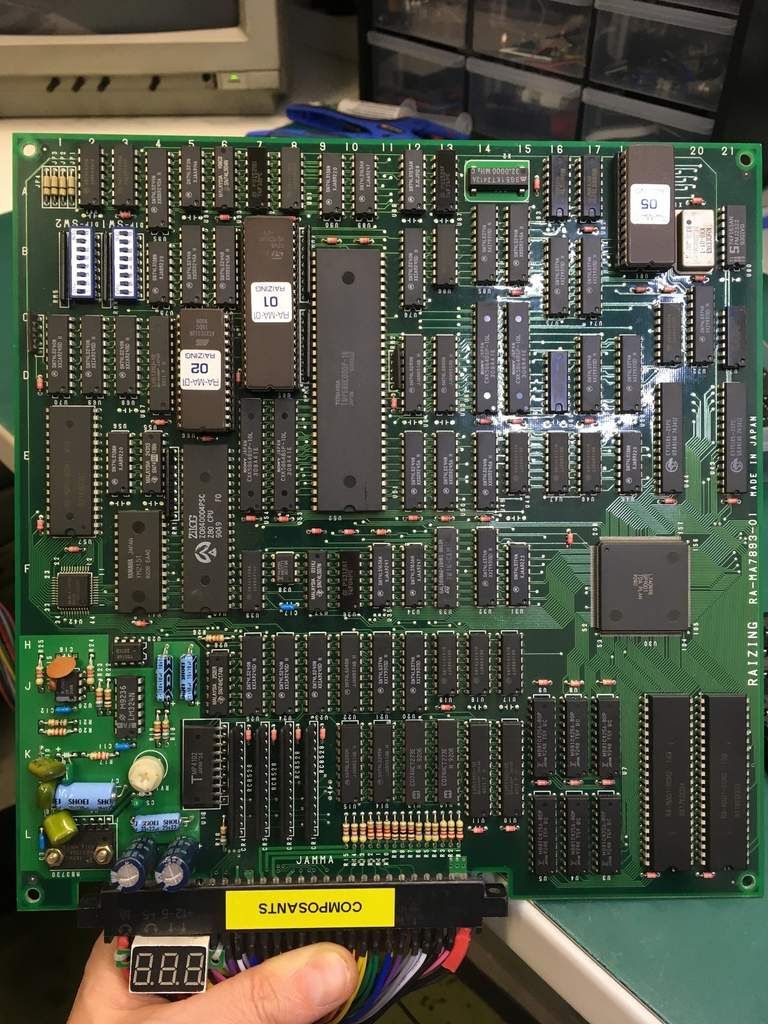

La PCB est très propre :

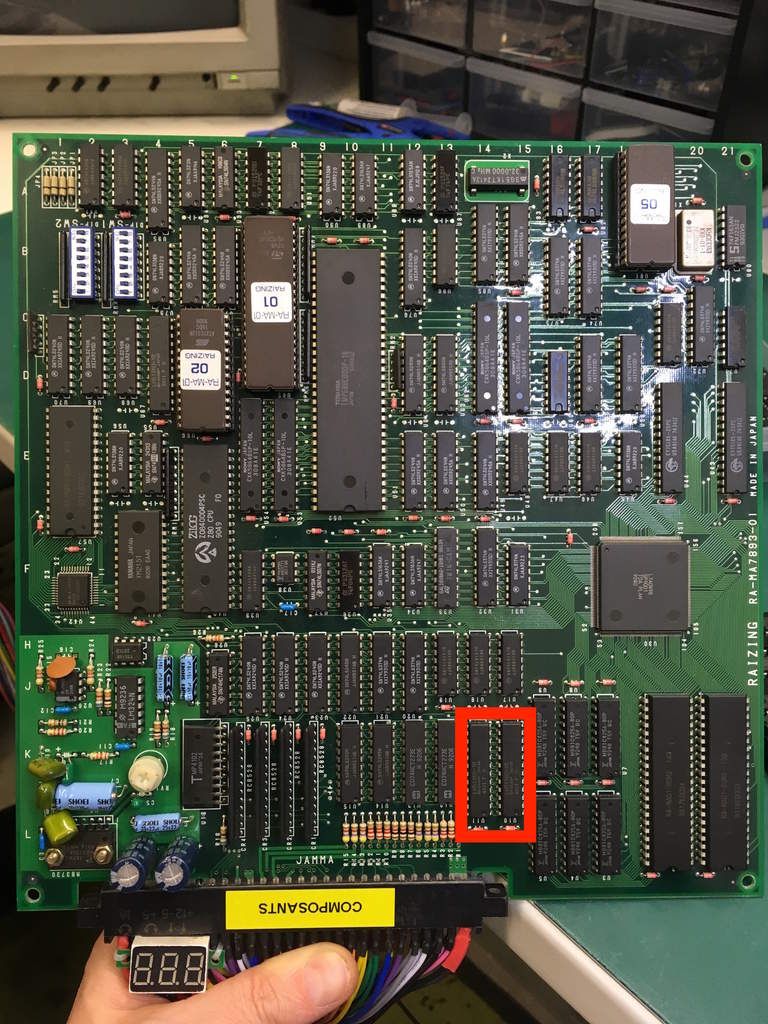

La panne affectant les couleurs, je me dirige en premier lieu vers la "palette RAM" :

En sondant la palette RAM à l'oscilloscope, une broche du bus data attire mon attention car son signal est anormal.
Vu qu'il s'agit d'une entrée cette RAM, je vais vérifier si le problème ne vient pas de plus haut dans le circuit d'adressage.

Je m'arrête un peu plus loin sur une bascule D (74LS273) :

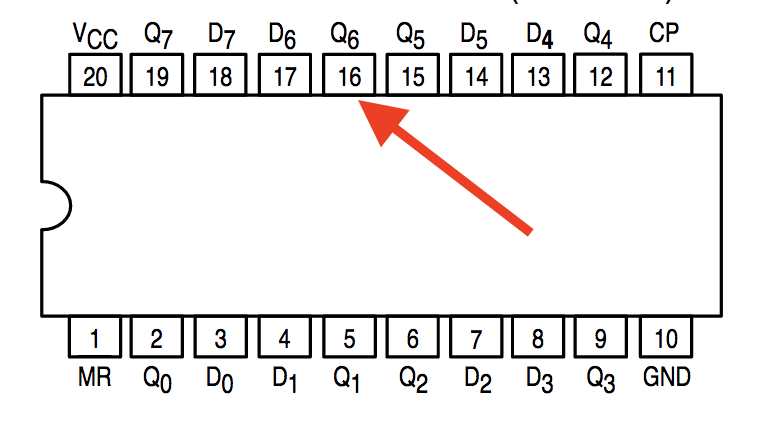

Je retrouve le signal anormal sur la sortie Q6 de la bascule :

Je la dessoude et la teste sur le Xeltek :

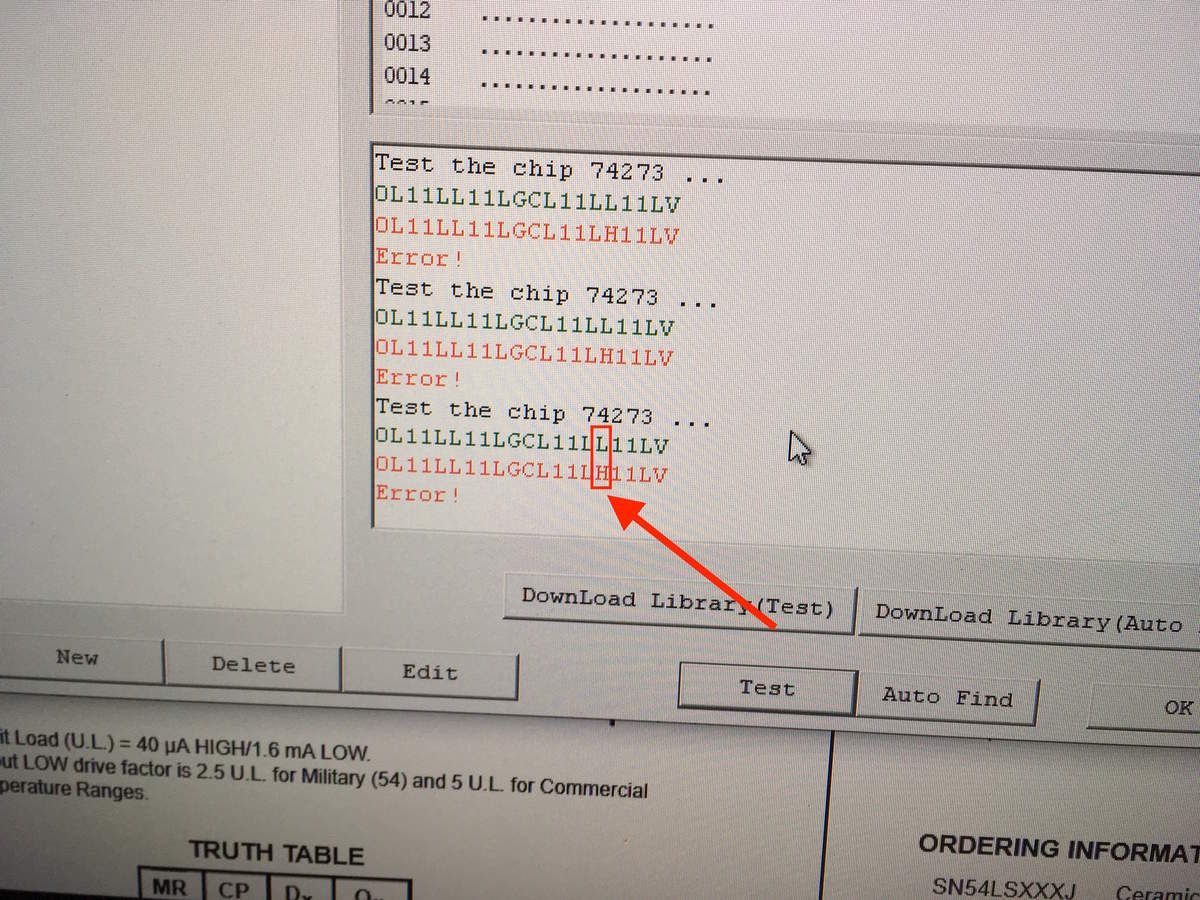

Sur ce pattern de test, la sortie 16 reste bloquée en haut !

Bingo !!! Ce TTL 74HCT273 s'avère défectueux.

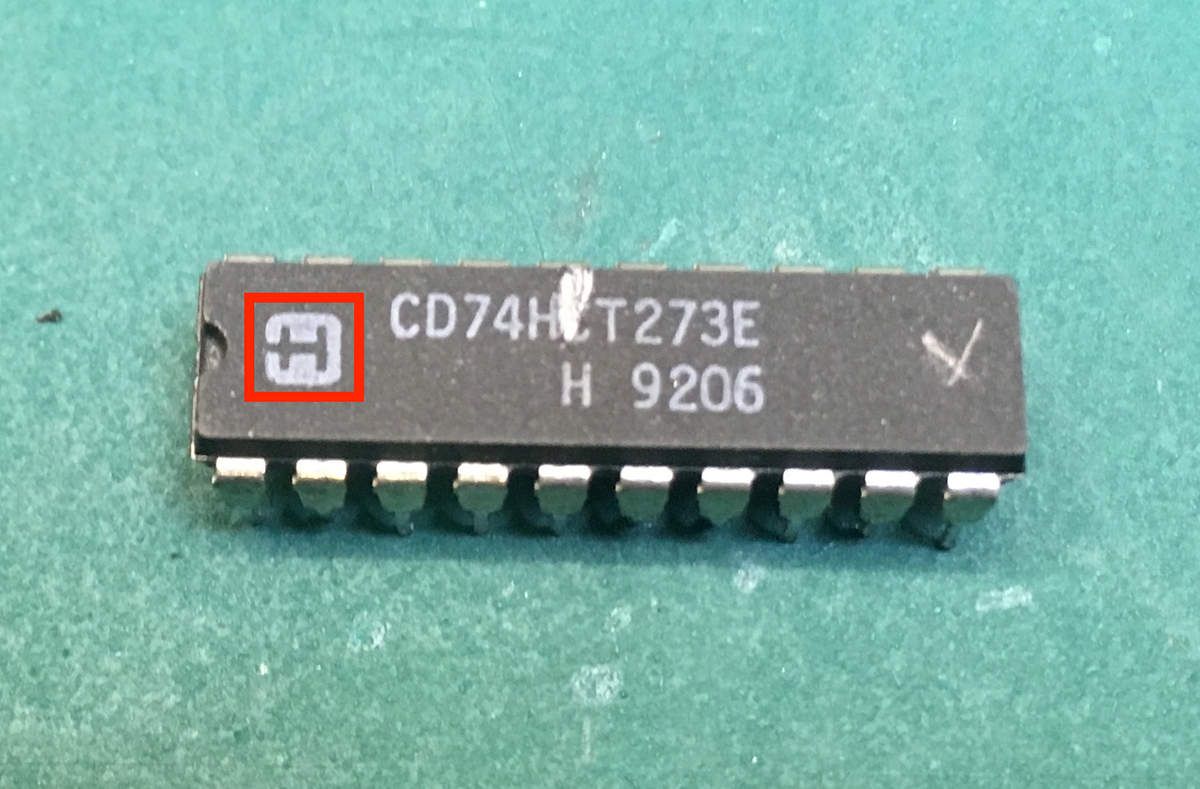

A noté que je n'avais jamais vu ce fabriquant auparavant :

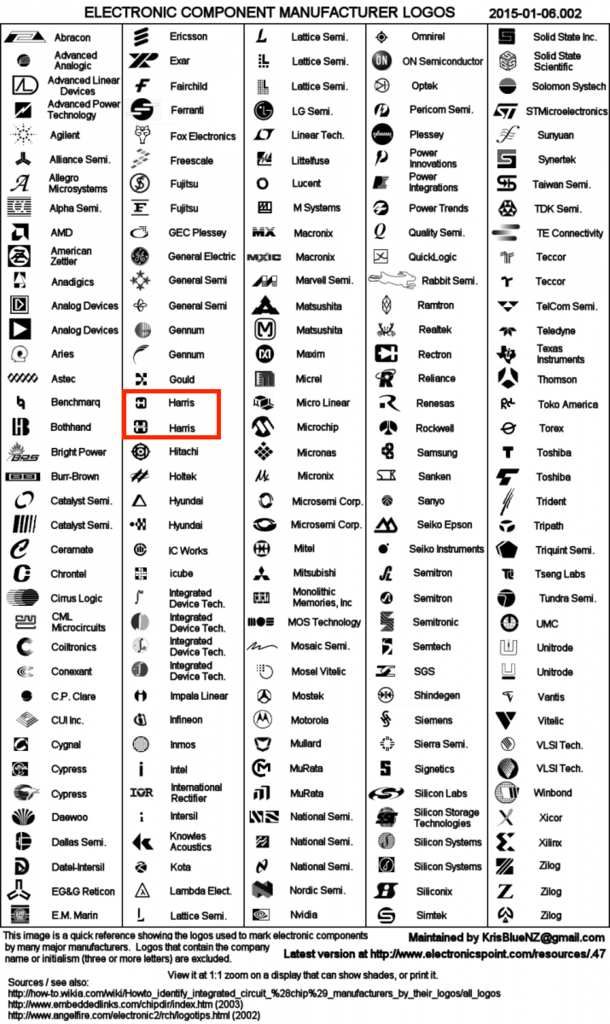

Après recherche il s'agit d'Harris :

Je le remplace et lance un test :

La réparation est finie :)
