Mystic Warriors - Konami

Publié le par Seb

Un Mystic Warriors confié par Maskman. Le son faible et grésillant avec des glitchs.

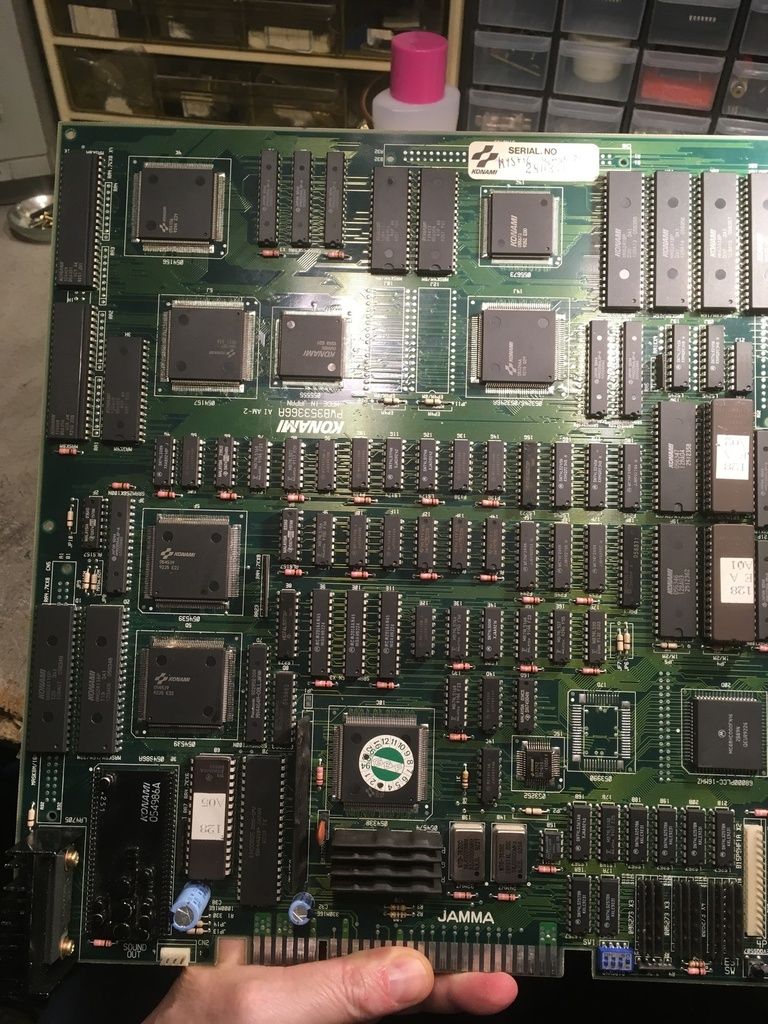

La PCB est en excellent état, aucune trace de réparation antérieure :

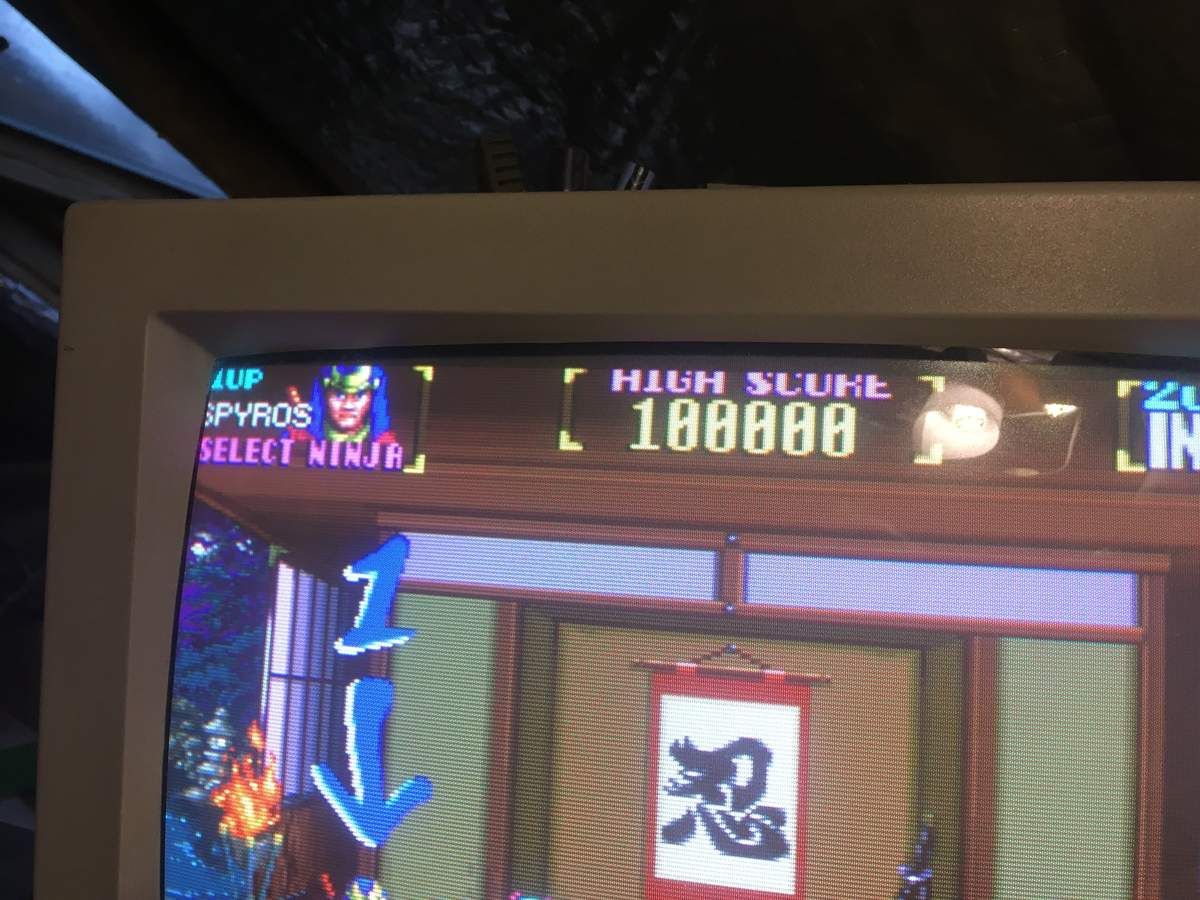

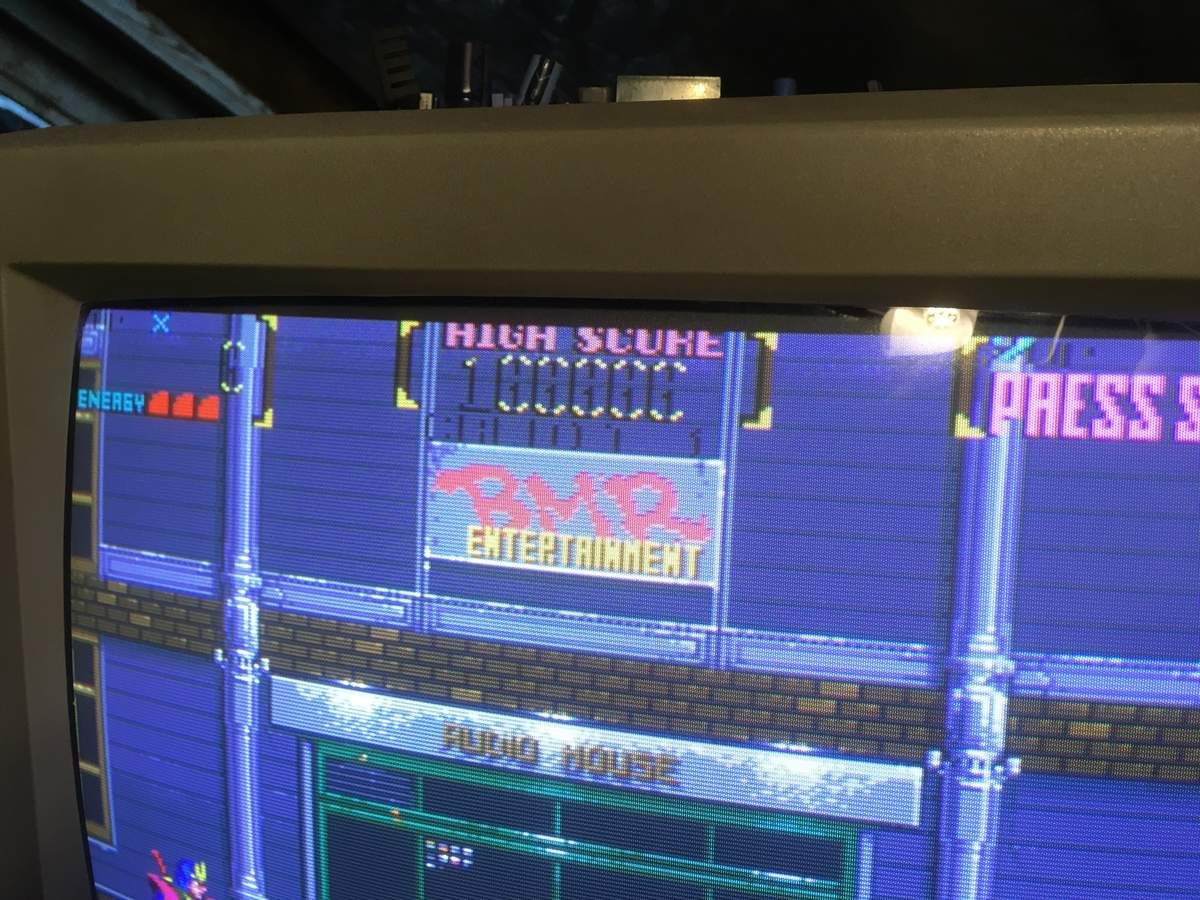

Je démarre le jeu pour faire mes tests, et là que je me rends compte que certaines couleurs du texte ainsi que certains éléments qui ne s’affichent pas correctement :
Chouette... Une autre panne...

Sur ces PCB Konami les soudures CMS sont fragiles, peut-être que quelque chose s'est passé pendant le transport.

Après une rapide inspection, l’origine du problème est localisée :

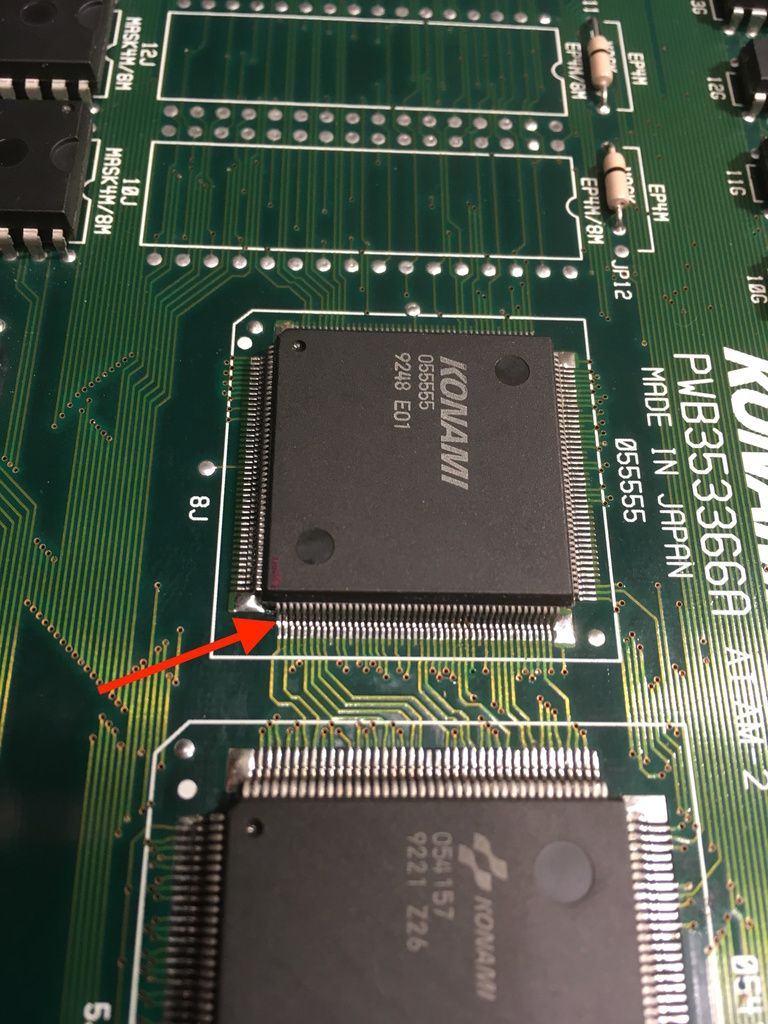

Cette soudure est cassée !

J'en profite pour refaire toute la rangé de soudures, en général quand elles commencent à céder cela veut dire que les voisines sont probablement fragilisées.

Voila là c'est mieux ! :

Je peux enfin m'attaquer à la partie son !

Avec le temps, la soundboard est devenue le talon d’Achille de ces systèmes :
D'aspect elle semble correcte, mais cela ne veut rien dire.

Je la dessoude et :

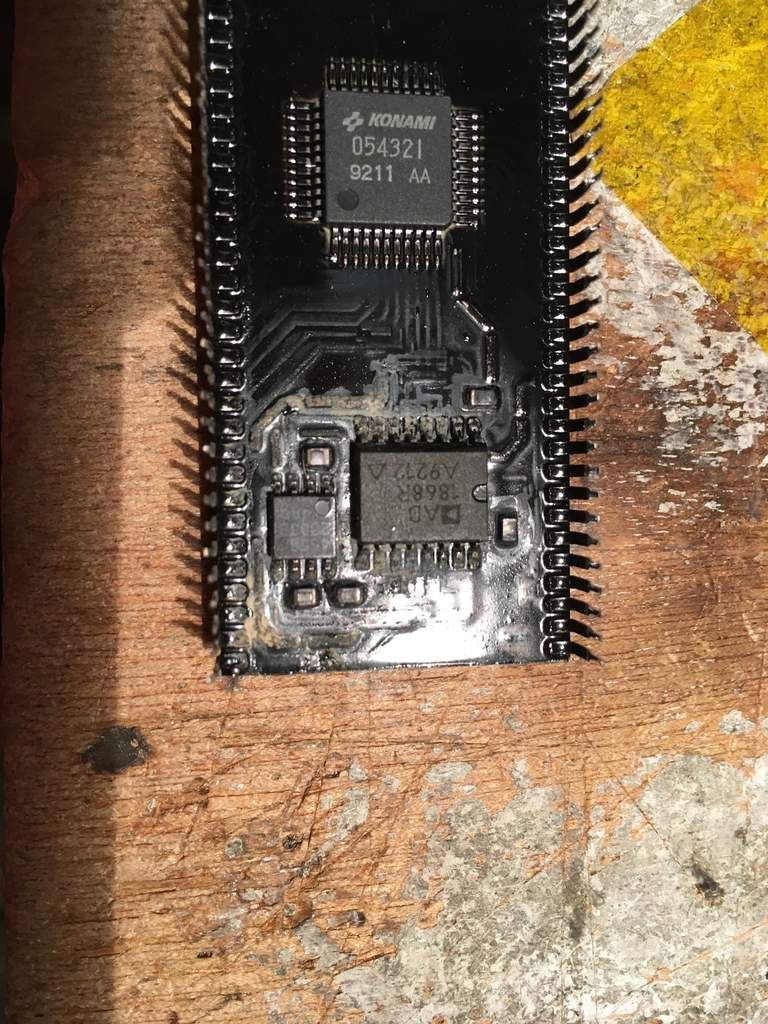

Bon bah là au moins c'est clair...
Les condensateurs ont coulé et l’électrolyte s'est répandu sous la PCB causant d'irrémédiables dégâts sur les pistes.

N'attendez pas que votre soundboard soit dans cet état pour faire un capkit.

A ce stade il convient remplacer la soundboard, car la corrosion est bien installée et la stopper totalement est quasiment impossible, de surcroit sur ce type de PCB en céramique avec des pistes qui s’effacent à la moindre agression.

Je récupère une Soundboard fonctionnelle sur une carcasse et procède à son remplacement :
Dans la foulée je remplace tous les condensateurs.

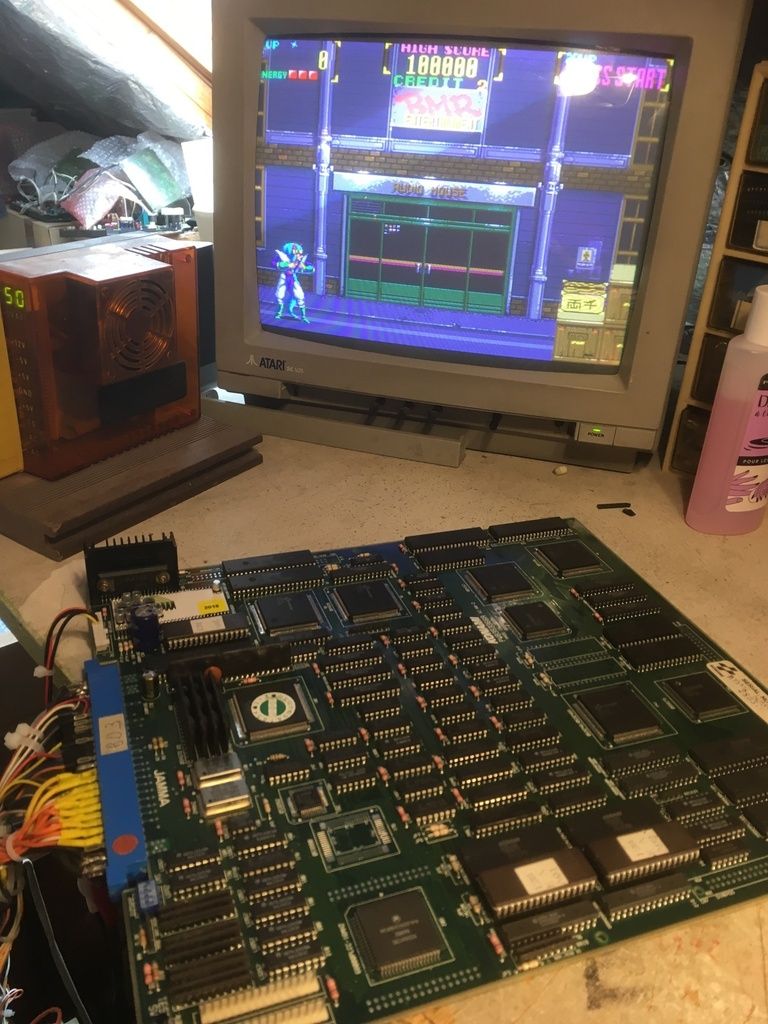

Reste plus qu'à tester :

Tout est OK, Maskman va pouvoir s'éclater sur ce magnifique titre !
