Ikari Warriors - SNK

Publié le par Seb

Un Ikari Warrriors avec des problèmes qui affectent l’ensemble de l'affichage :



Dès je commence à inspecter cette PCB c'est la douche froide... Et pour cause : SNK avait basé son hardware uniquement sur des TTL de la marque Fujitsu !!! 😱
Pour info : les TTL Fujitsu représentent à eux seuls la moitié des TTL que je remplace toutes marques confondues ! Donc niveau durabilité on ne peut pas dire que ce soit le top...

Et ça là !  :

Le vernis des pistes a cloqué partout, Il y a donc un risque d'avoir des pistes effacées par la corrosion.

Donc...

Challenge accepté ! 😂

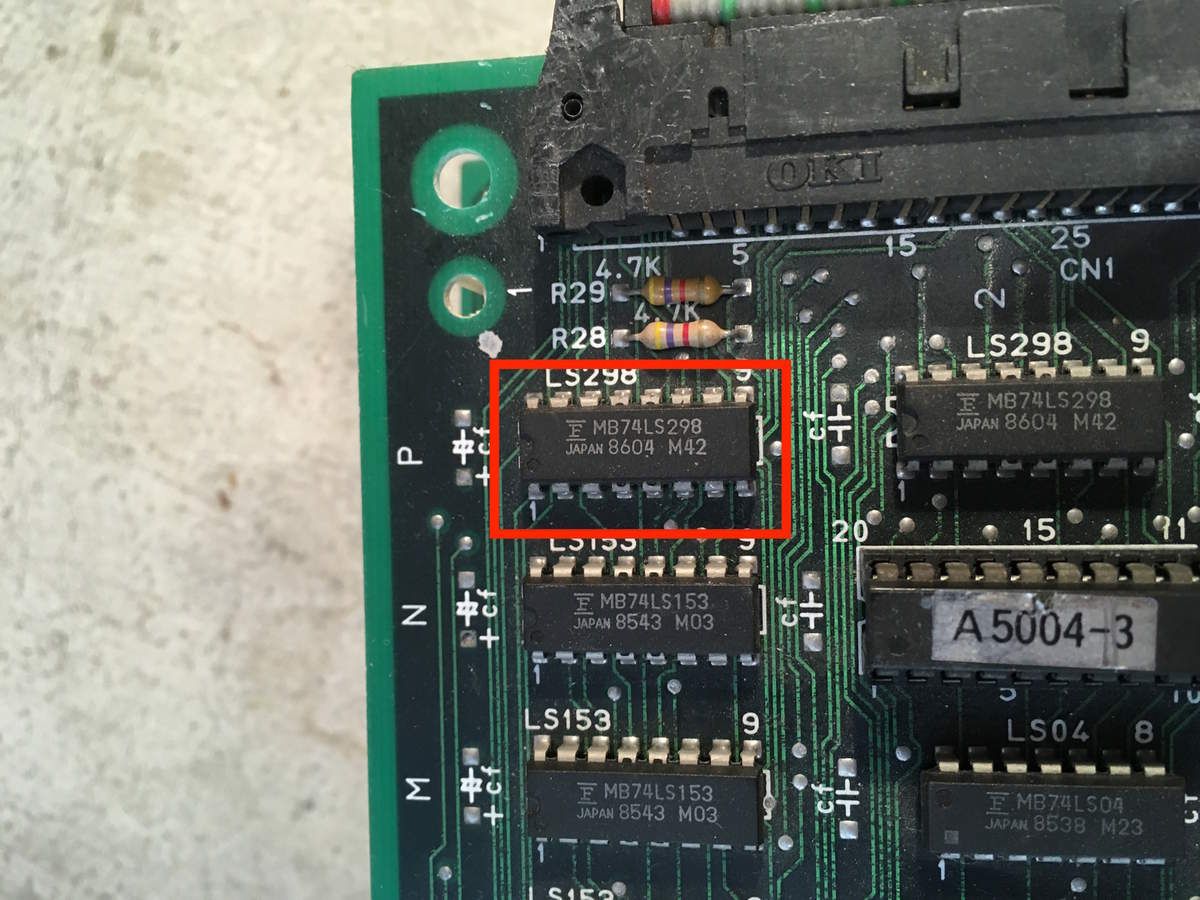

Finalement  je trouve une anomalie à l'aide de l'oscilloscope sur un multiplexeur (74LS298) emplacement P1 :
Ses sorties restent toutes bloquées en haut.

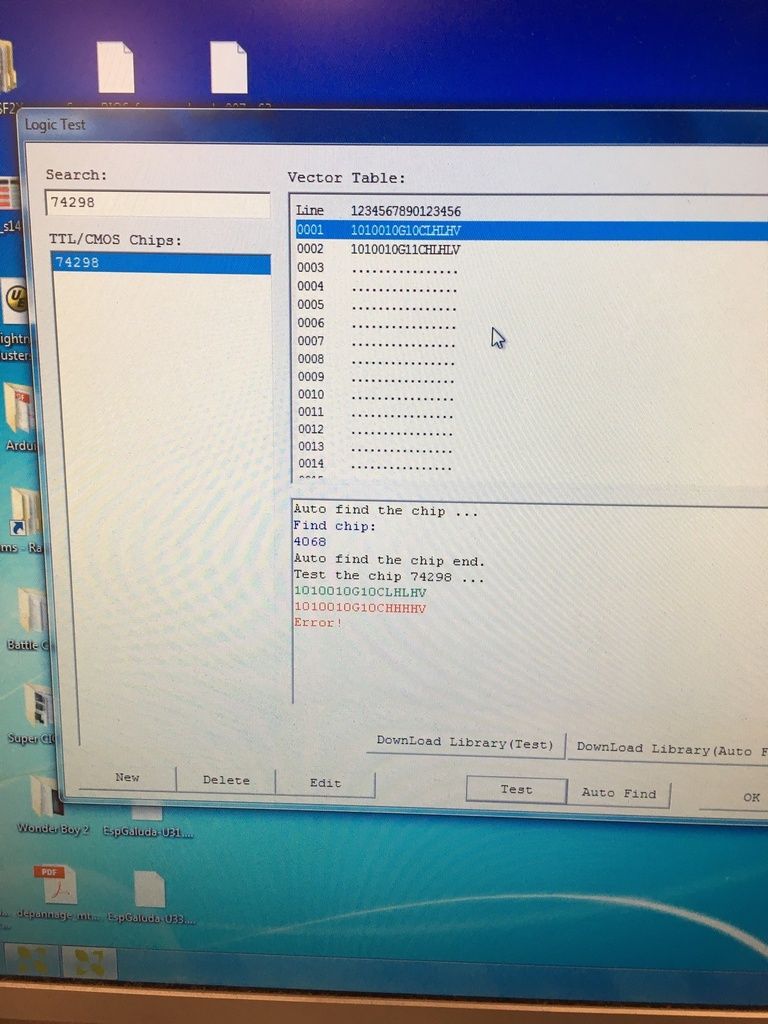

Je le dessoude et un passage sur le testeur logique confirmera les anomalies détectées plus tôt :

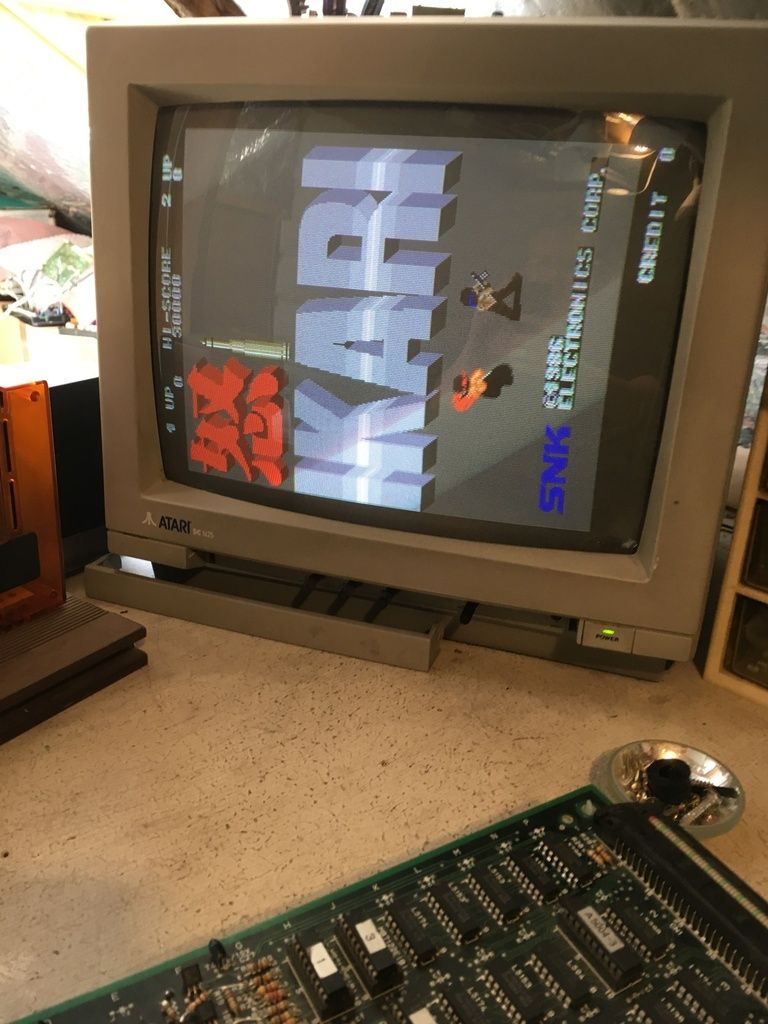

Je le remplace et :

Avec tous ses TTL Fujitsu cette PCB me semble totalement improbable... C'est dommage car ce titre est un monument de l'histoire vidéoludique.
