Night Slashers - Data East ARM6

Publié le par Seb

Un Night Slashers confié par Crebou. Le jeu ne démarre pas, l'écran reste noir.

La PCB présente de légères traces d’oxydation autour du custom DE99 (emplacement L8), le 5v est en court-circuit, il manque le radiateur de l'ampli, l'étiquetage des ROM et de la PCB sont absents... Voila pour la première approche !

C'est donc plutôt mal engagé pour la réparation de cette PCB.

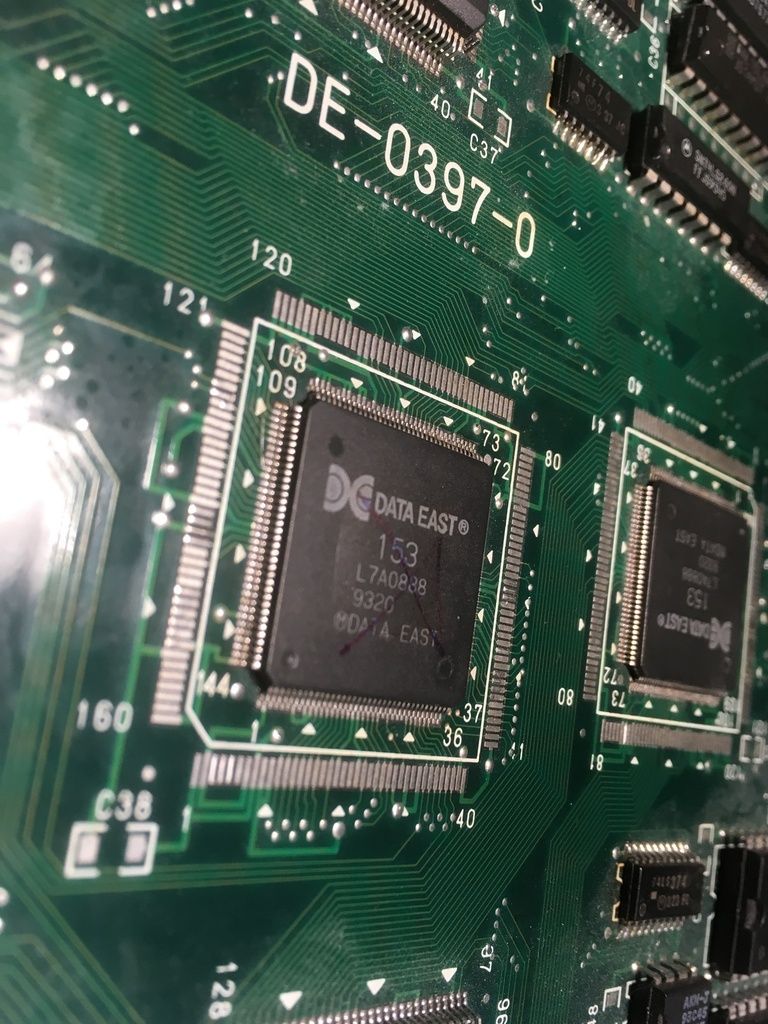

Après examen minutieux je tombe sur un custom chip DE153 (emplacement H13) avec une jolie cloque dessus. Sous tension il surchauffe, c'est donc très certainement l'origine du court- circuit :
Ça c'est de la cloque ! Il va falloir du spare...



Crebou me fourni un Fighter's History, le buffet est servi... Miam !

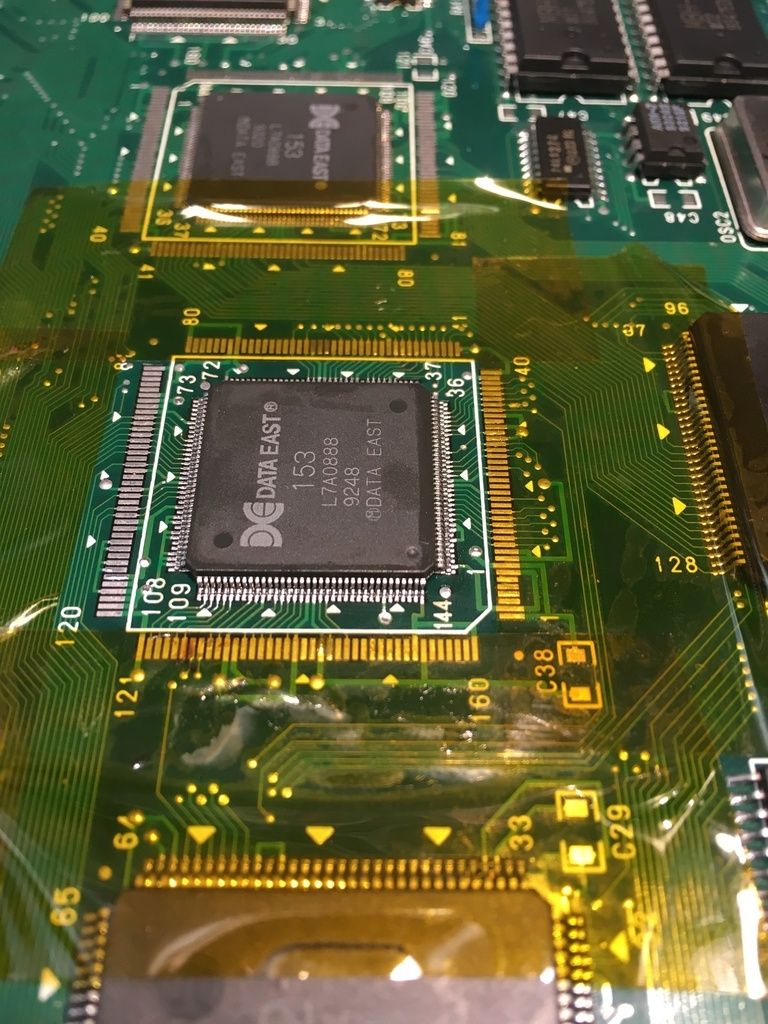

Je remplace le DE153 avec celui du FH :

Le court-circuit a disparu... Mais l'écran reste désespérément sans vie...

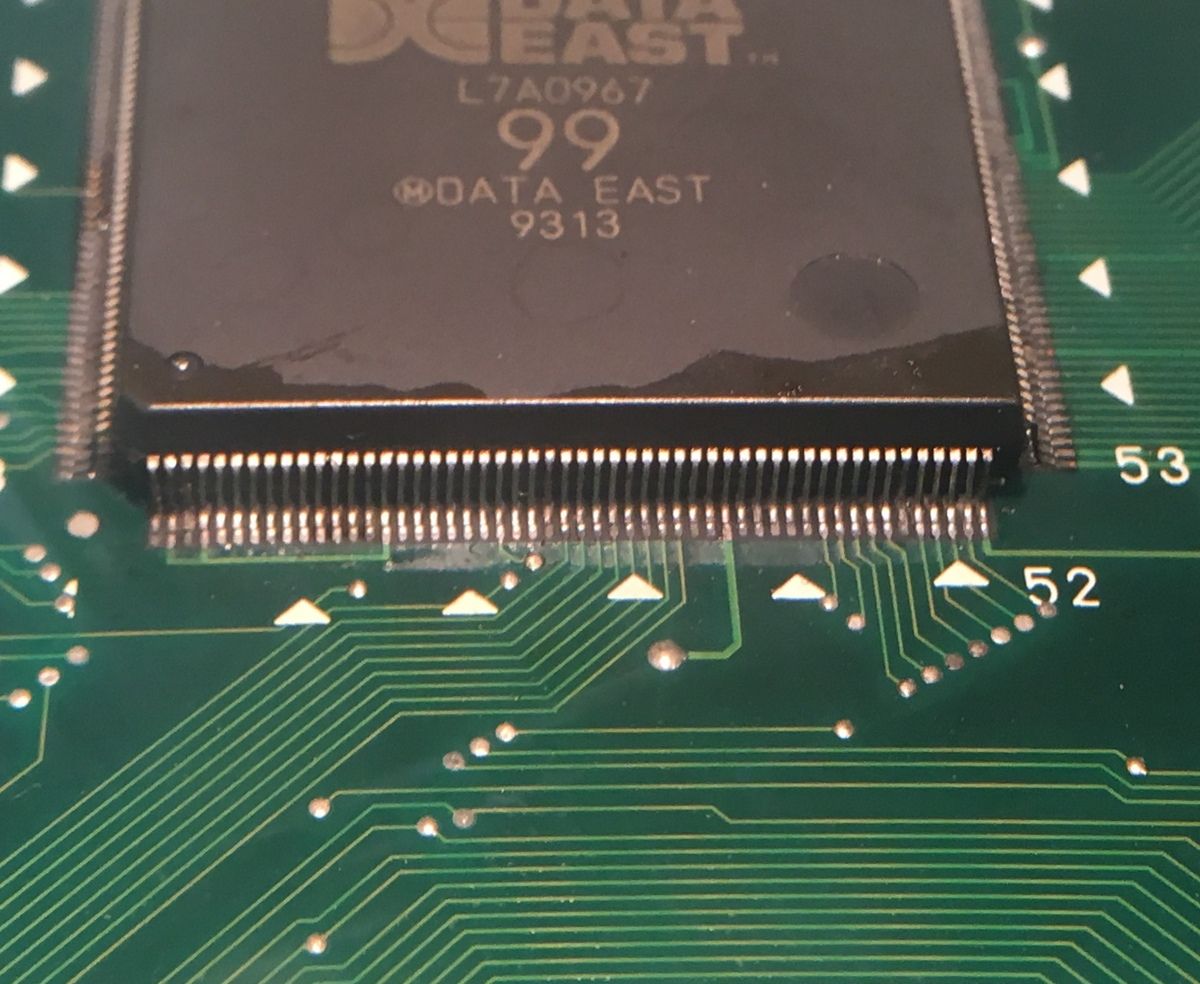

Je porte ensuite mon intérêt sur le DE99 (emplacement L8) et ses traces d'oxydations... Une loupe, une aiguille et c'est parti pour le contrôle des soudures.

Comment dire... Là c'est un massacre, des soudures HS à profusion !

Un coup de fer à souder plus tard et... Rien...



Bon les choses sérieuses commencent ! je suis enfin arrivé au niveau des "Main prog ROM".

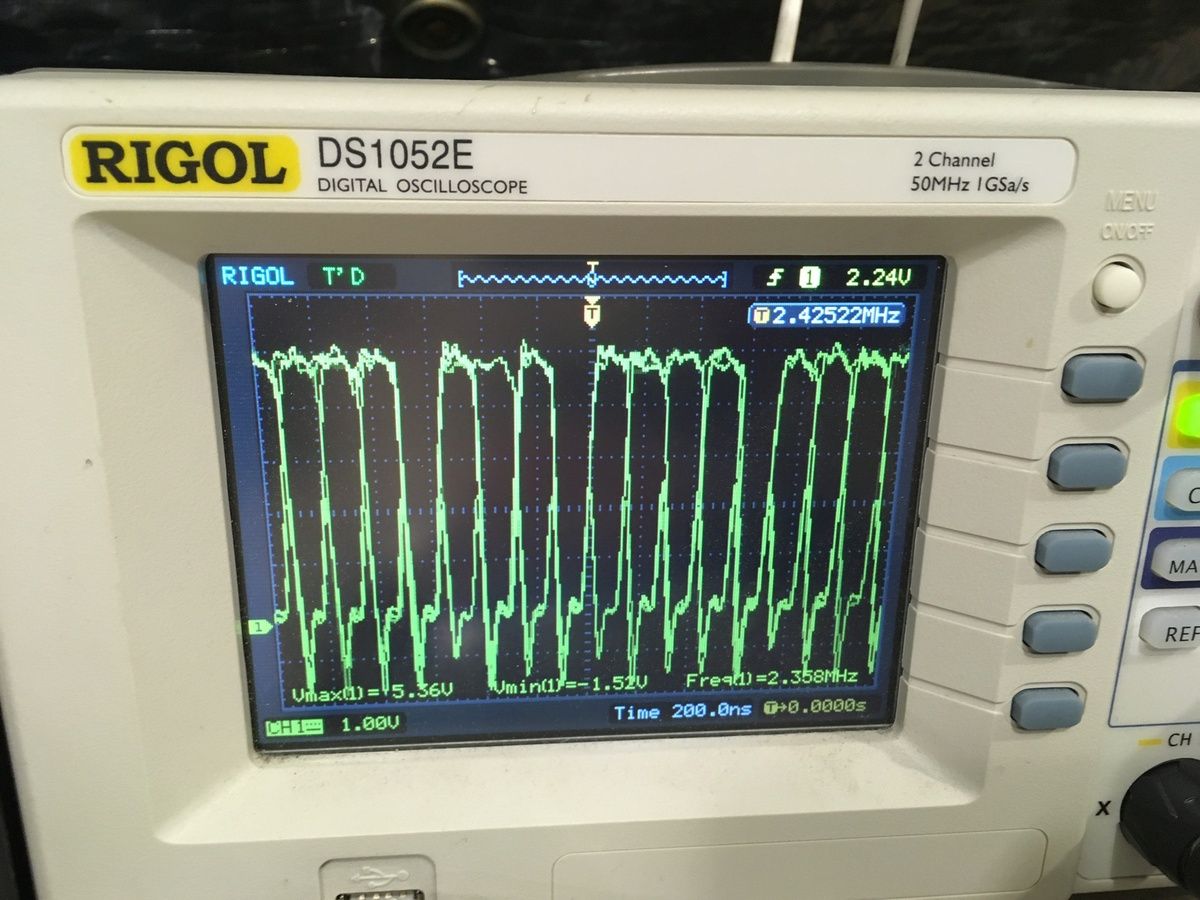

Première constatation à l’oscilloscope, quelque chose cloche sur le bus DATA en D7 et D8 :
Pour comparaison voici ce que j'ai sur le reste du bus :

Un composant pourrit le signal du bus data.

Le test des ROM, des buffers et des CS ne donnera rien... Finalement c'est la RAM qui matchera !

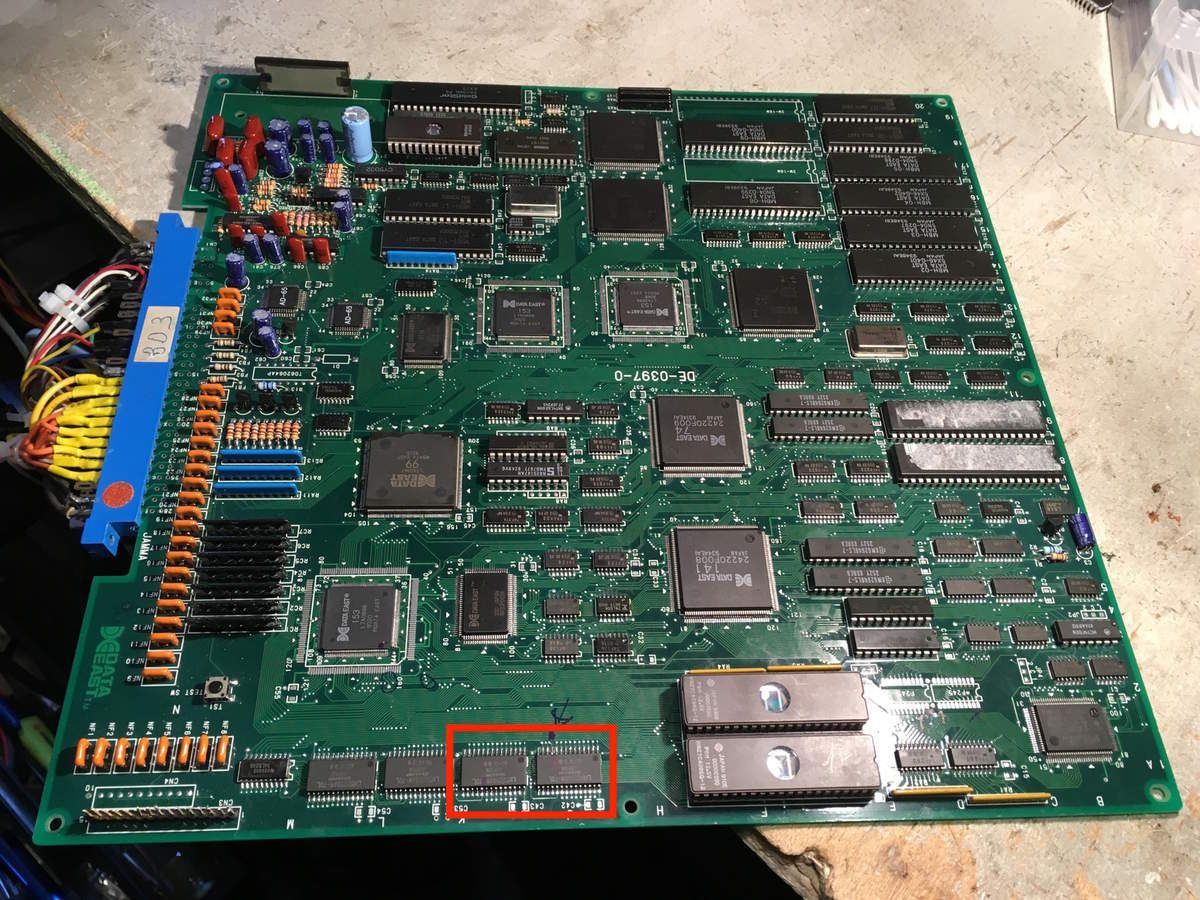

Pour être plus précis il s'agit de deux RAM situées en J1 et K1 :

Ce sont des RAM en boiter CMS de 32Kx8 statiques. Elles sont très courantes sur le hardware des années 90. La source exacte de la perturbation du signal provient des pin 19 (DQ7) sur K1 et pin 11 (DQ0) sur J1.

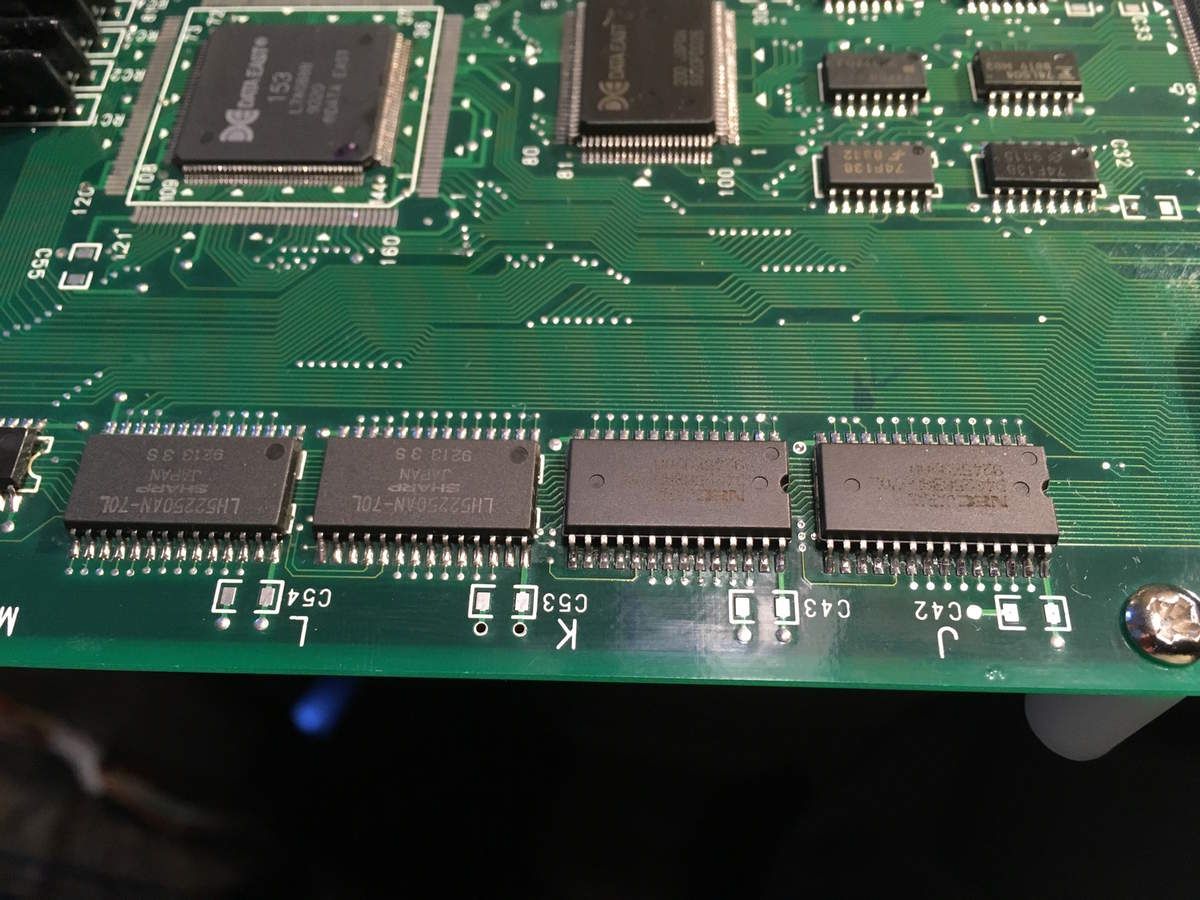

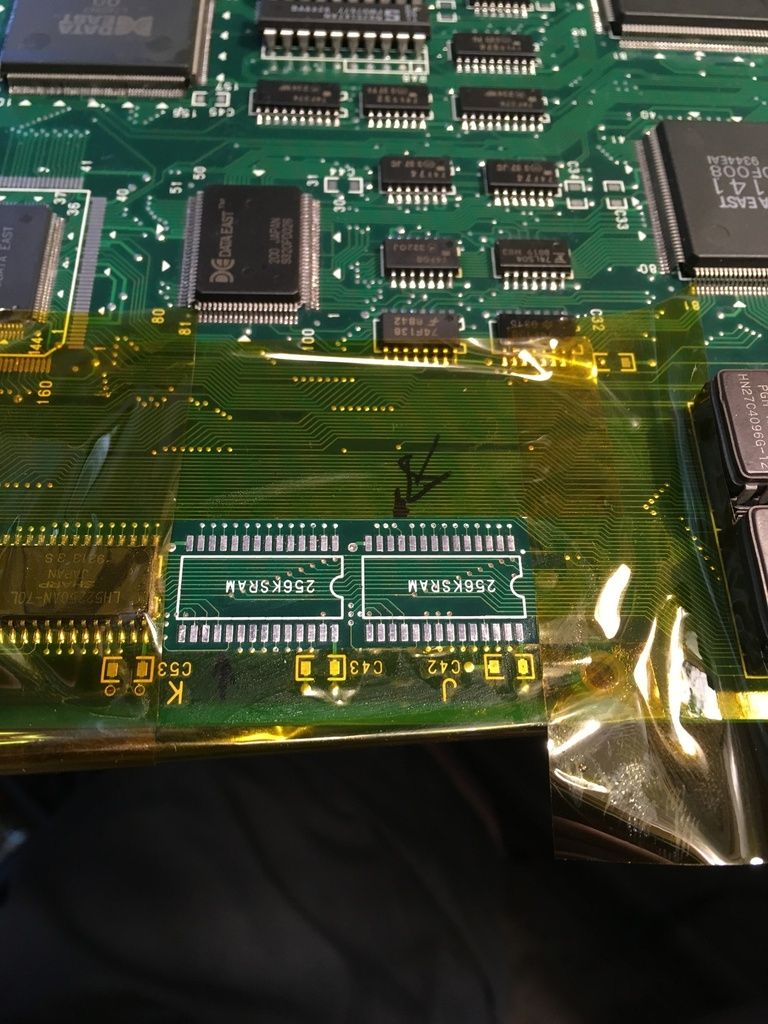

Je remplace tout ça :

Le Fighter's History donne encore de sa personne.



Roulement de tambour....

Tadaaaam !!



Reste à fignoler. Un bon nettoyage pour commencer !

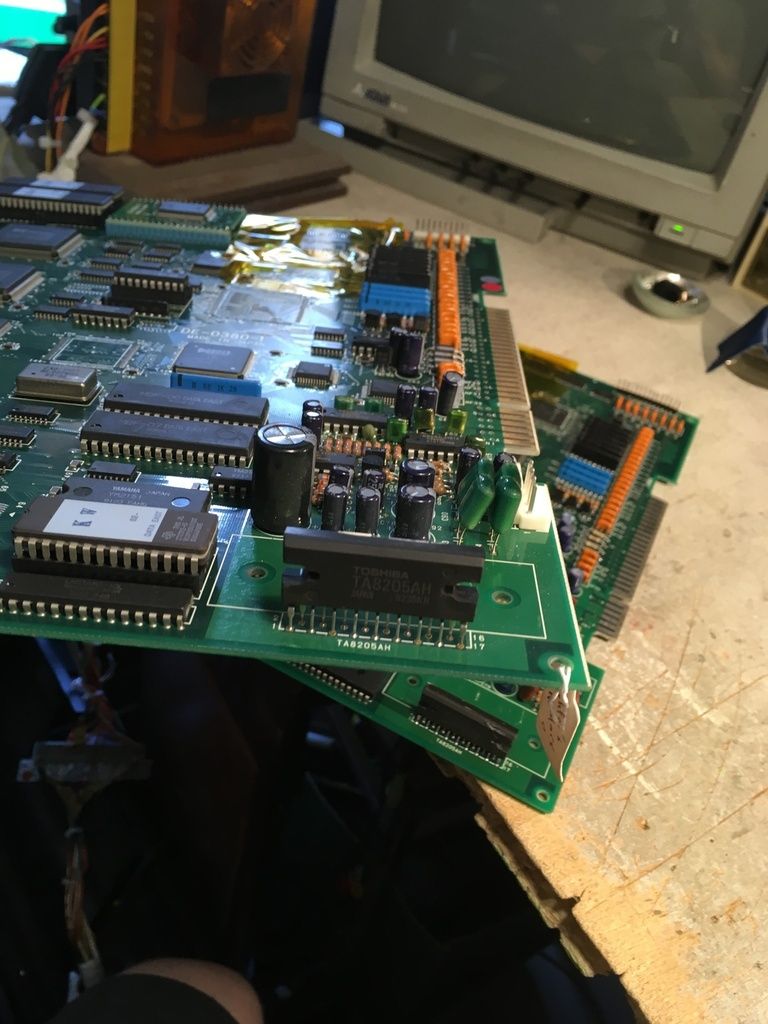

Ensuite je récupère le radiateur de l'ampli sur le FH. Sauf que pas de bol, les deux ampli ne sont pas soudés à la même hauteur, ce qui va poser un problème avec l'emplacement des vis dans le radiateur...
Obligé de récupérer le radiateur et l'ampli du FH :

Soudure, un test et... Pas de musique ?!?

😡

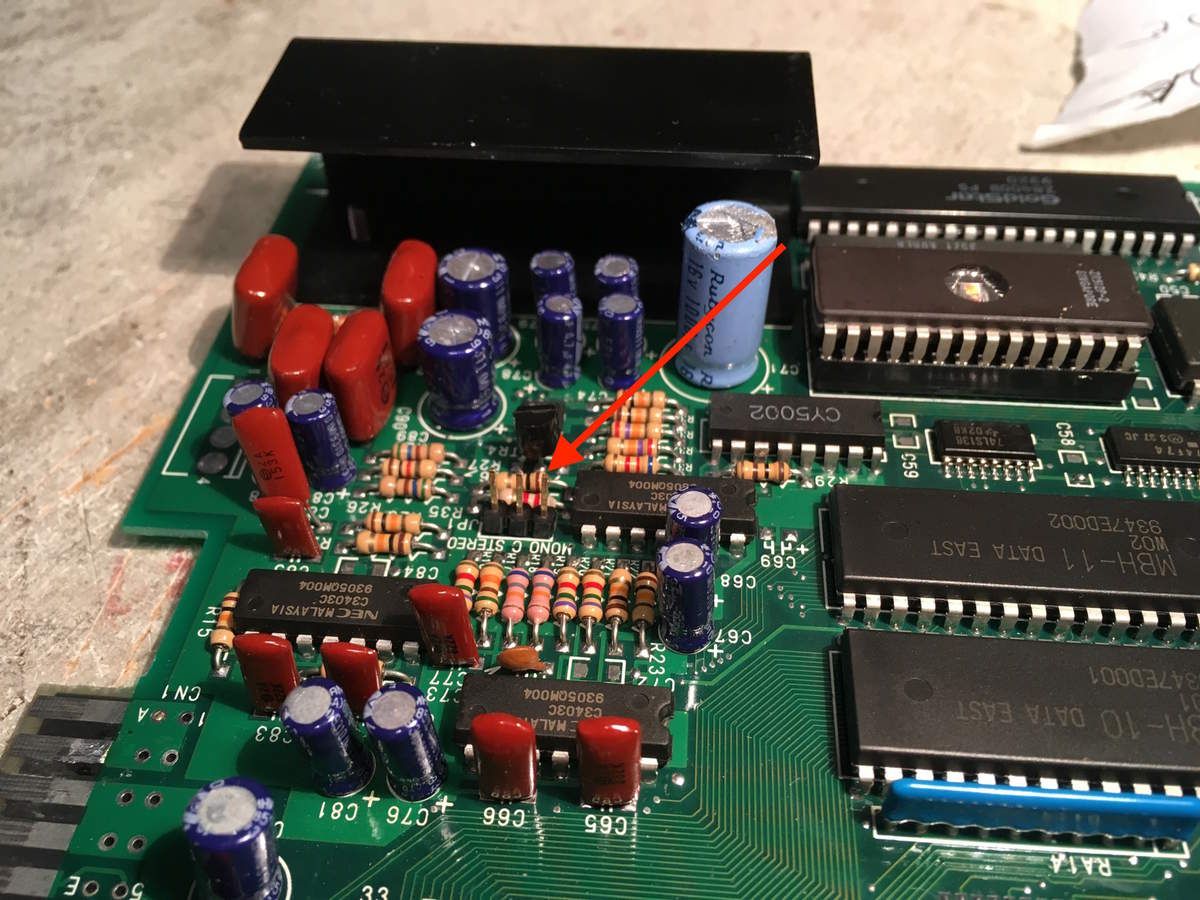

Je regarde le circuit audio de plus près et :



Voila, maintenant c'est mieux :

Joli Jumper.

Les musiques se font enfin entendre !

C'est plutôt satisfaisant, mais je me dis qu'il reste encore des choses à vampiriser sur le FH :

Les étiquettes !!! Rien ne lui aura été épargné.

Je décolle tout ça, puis programme un set JAP du jeu certifié "bidoche inside", et je finis en posant les étiquettes sur les UVPROM et la PCB :

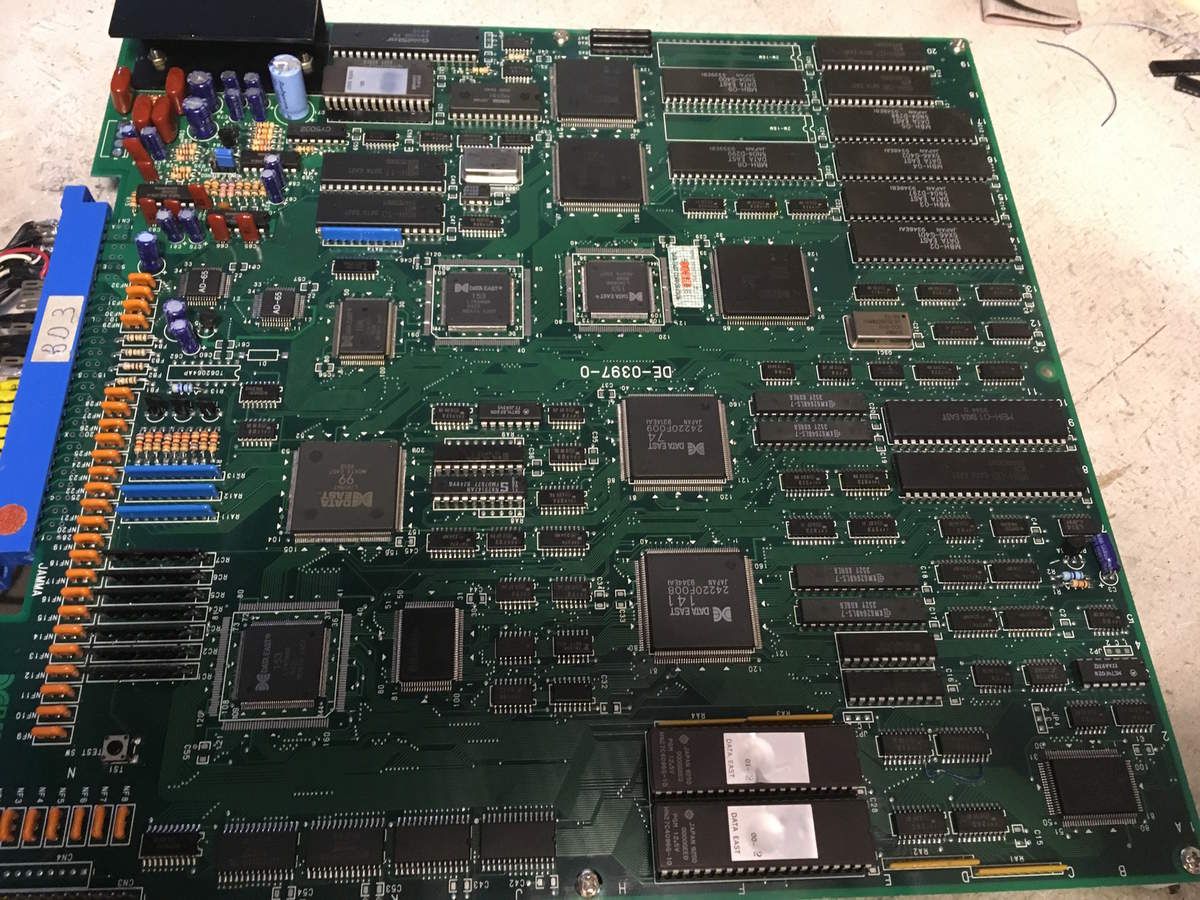

Voilà, là ça a de la gueule !

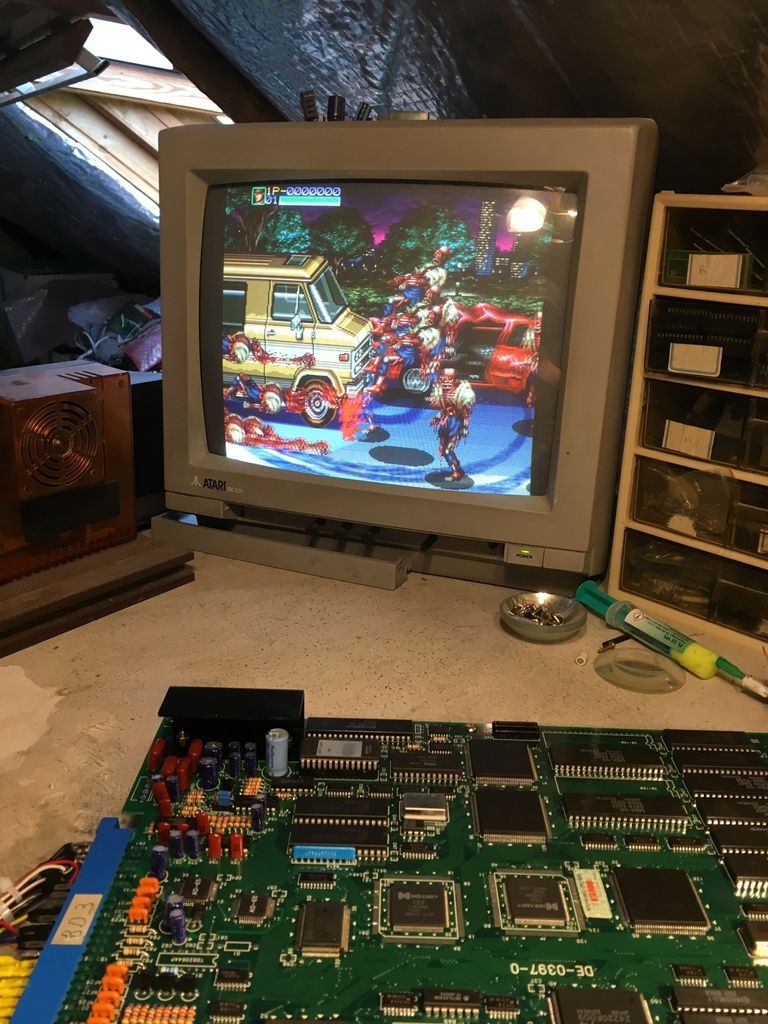

Finalement il ne reste plus qu'à se faire une partie :
