DJ Boy - Kaneko

Publié le par Seb

Un DJ Boy confié par KAKA.

Le jeu ne démarre pas (écran blanc) ou bloque aléatoirement sur le self test :



En manipulant la PCB je remarque que l'image bouge. ça sent le mauvais contact à plein nez...

L'inspection des composants commence...

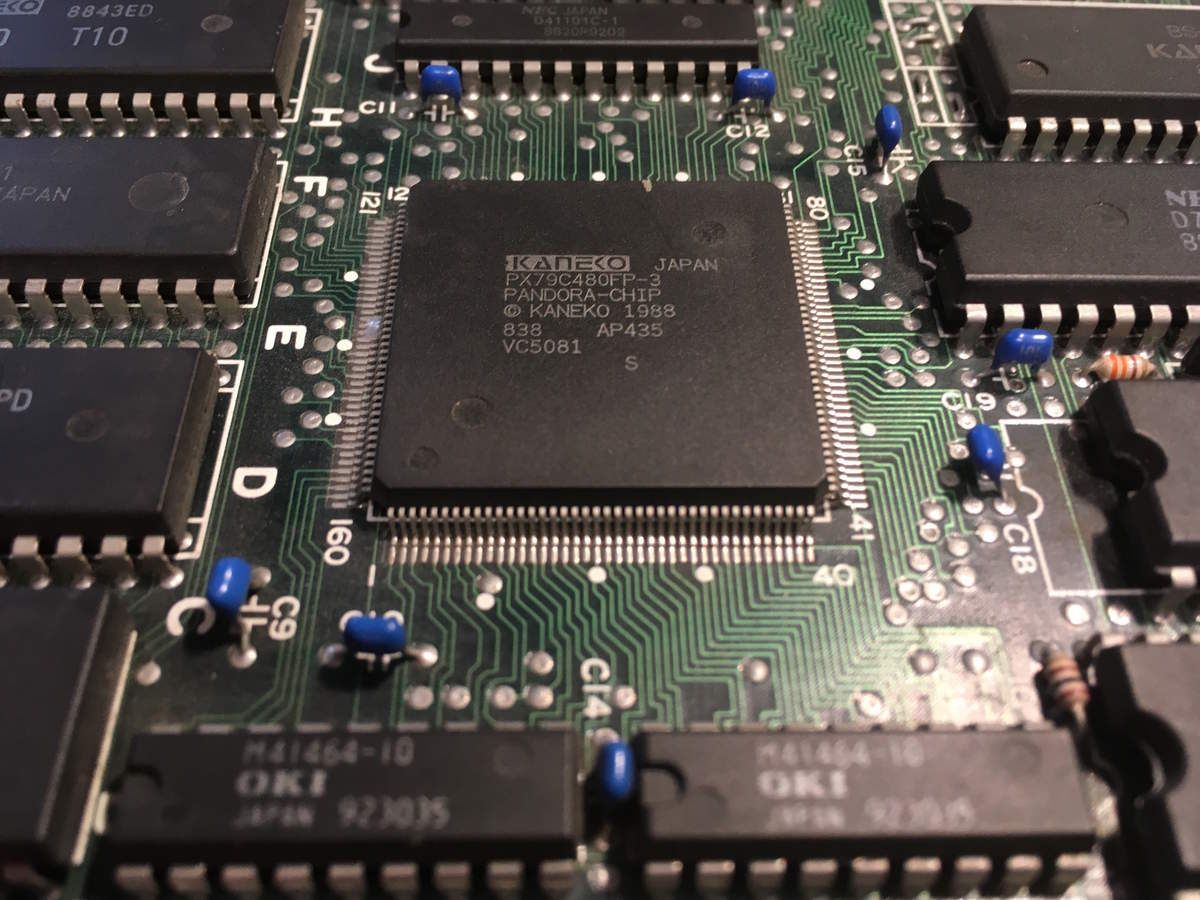

Rapidement ce chip Kaneko avec ses "jolies" petites soudures CMS attire mon attention :



A l'aide d'une aiguille et d'une loupe j'inspecte les soudures une par une. Et...

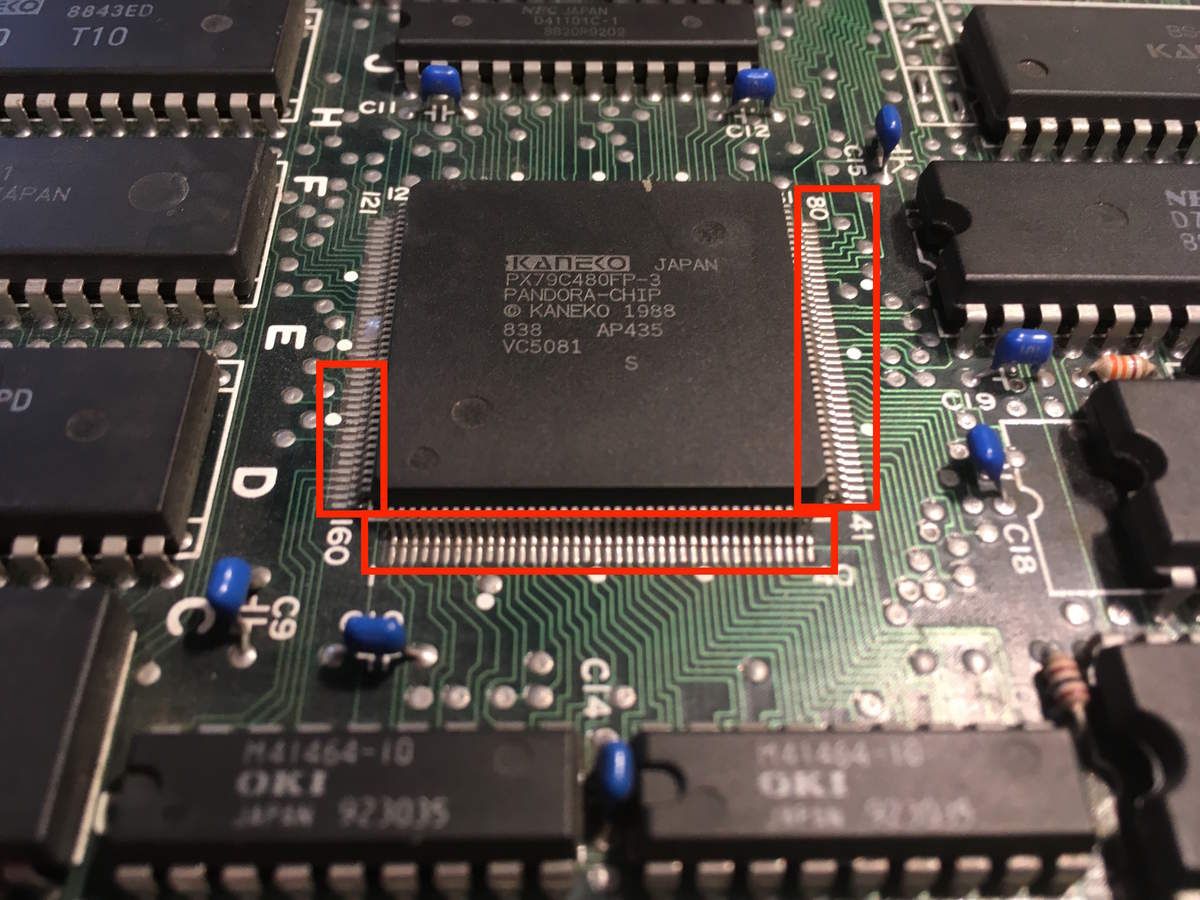

Franchement autant de soudures cassées sur un même custom, c'est une première :

Toutes les soudures encadrées de rouges sont cassées ! Certainement à cause d'un choc sur la PCB au moment où l'exploitant s'est fait une partie de Windjammer avec. Bande de sauvages !

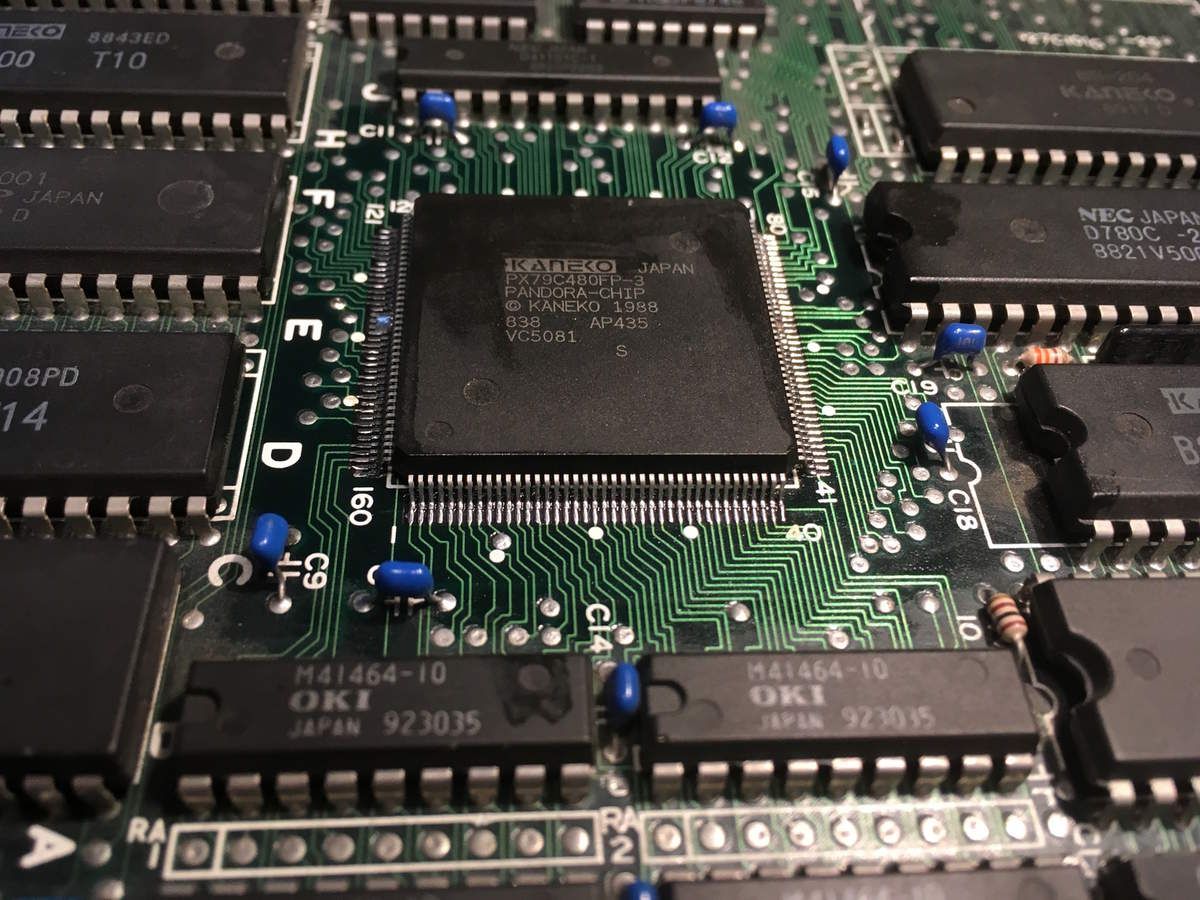

C'est partie pour une séance de soudure :

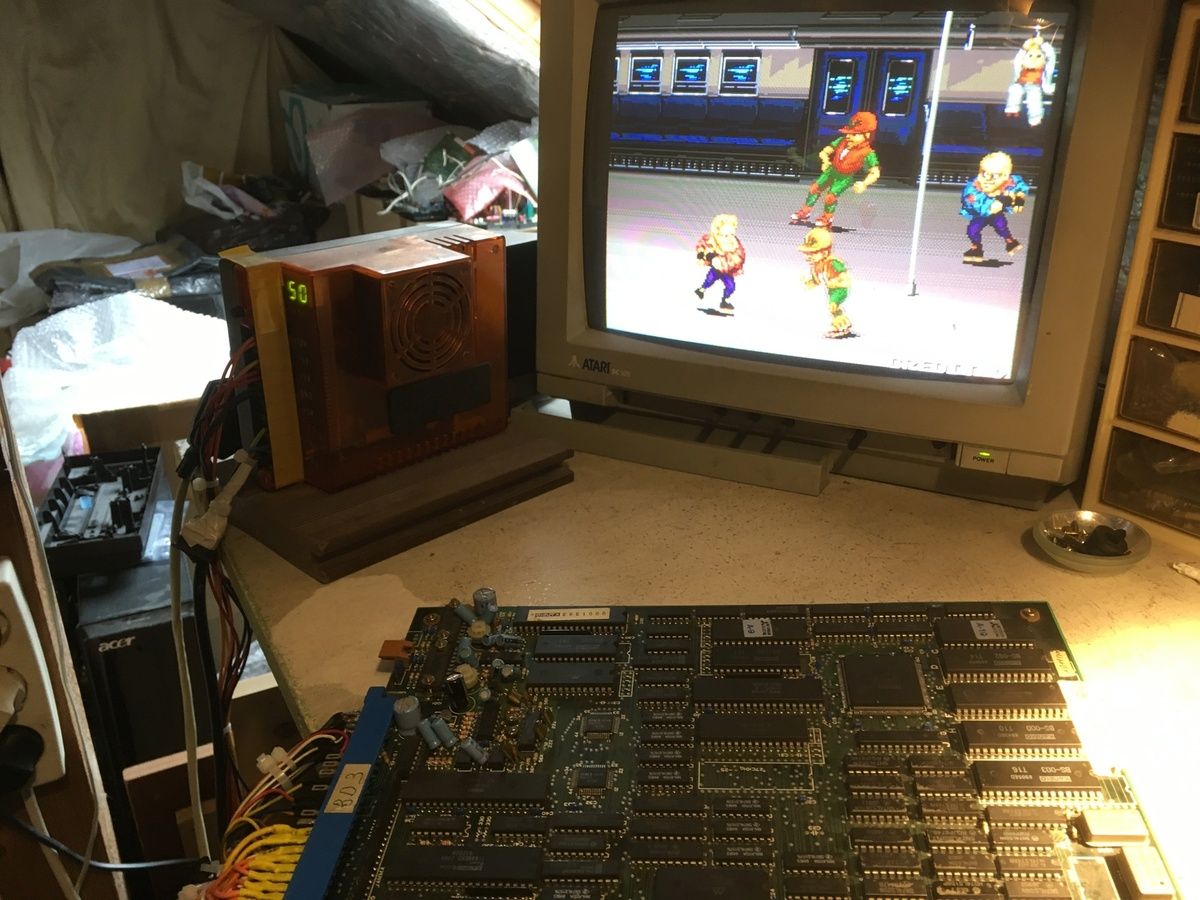

Reste plus qu'à tester tout ça :



👍
