Carte mère - Sega System 16

Publié le par Seb

Un System 16 acheté aux enchères et vendu comme HS. La carte mère est estampillée "Golden Axe" et le jeu présent dessus est un "Shinobi". Le Z80 correspond bien au Shinobi avec le son crypté.

La carte mère est extrêmement propre, on la croirait neuve ! En dehors de ça rien de spécial à noter.

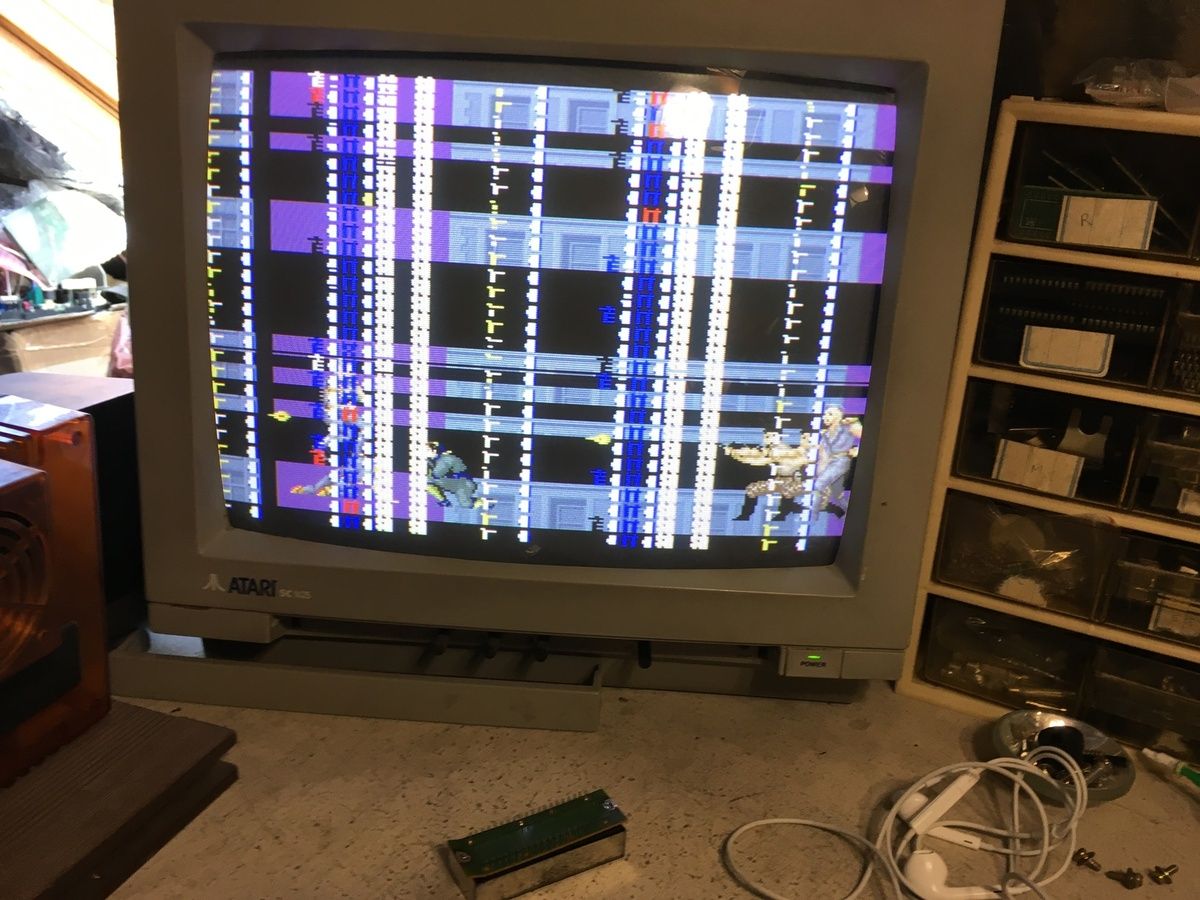

Je lance le jeu :

A première vue ce sont les backgrounds qui sont affectés, je vais donc m’intéresser à la partie du circuit concernée. A noter aussi l'absence de son.

Un swap avec une autre carte mère me confirme que le problème ne vient pas de la carte ROM.

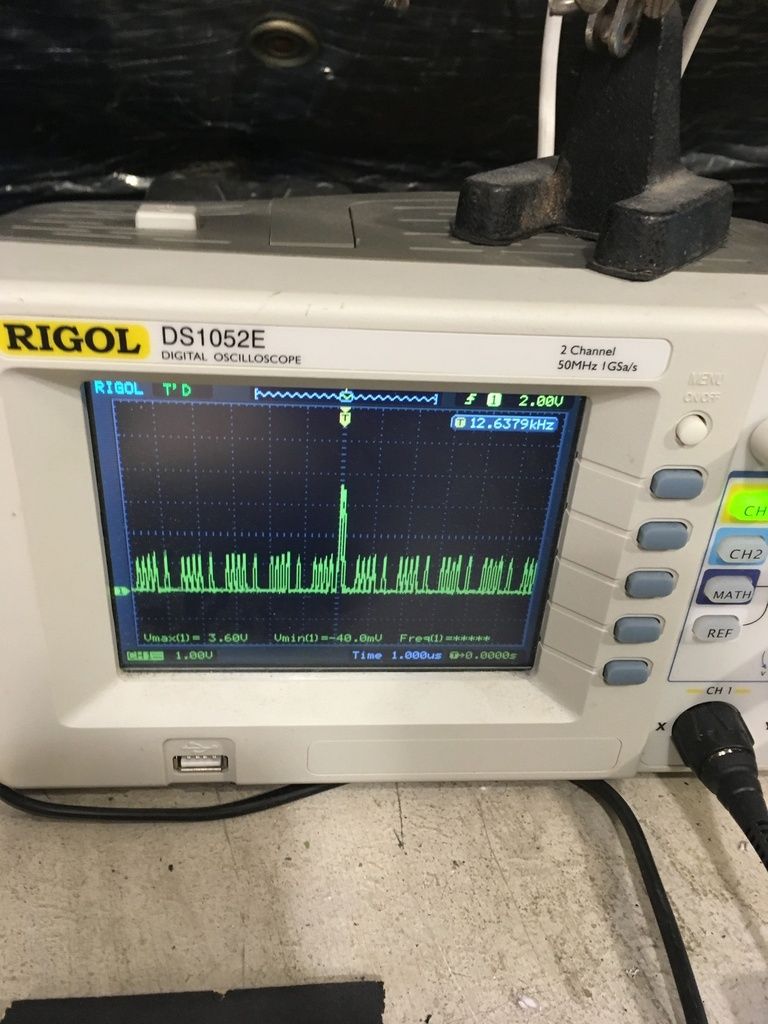

Un test des RAM et voici ce que j’obtiens avec l'oscillo sur le bus des I/O de la mémoire emplacement H16 :

Il y a visiblement un problème d'amplitude, le niveau est trop bas pour déclencher quoi que ce soit.

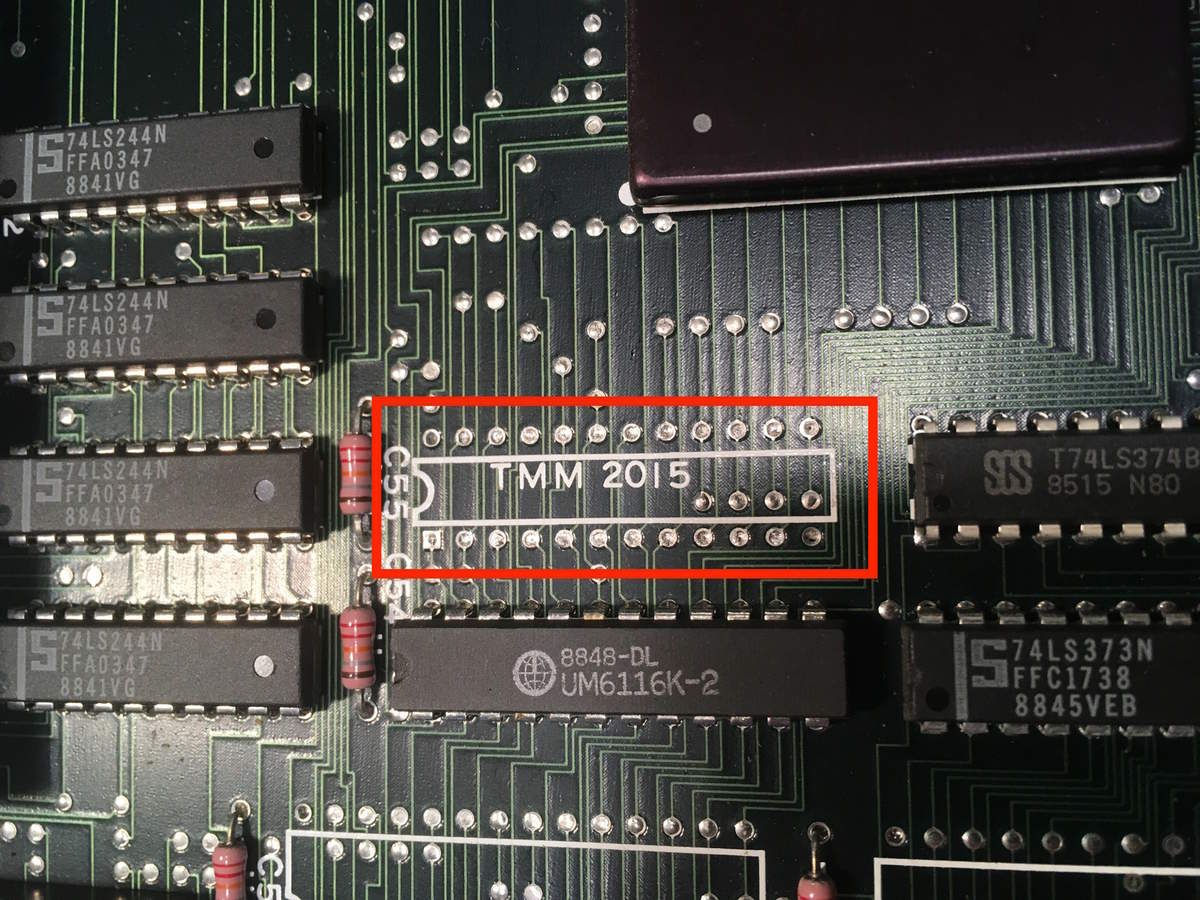

Je remplace la RAM (6116/2018/TMM2015/TMM2115, etc) emplacement H16  :

J'utilise une mémoire identique trouvée sur la carcasse d'un autre system 16. Ce qui m’intéresse dans ce cas précis c'est qu'elle a le même temps de réponse que sa voisine.
Après remplacement je constate que l'image est nettement mieux, cependant il reste toujours quelques Glitchs.
Je recommence les mesures à l'osillo pour constater que la RAM du dessous (emplacement H15) est aussi HS. Ses I/O ont le même problème d'amplitude.

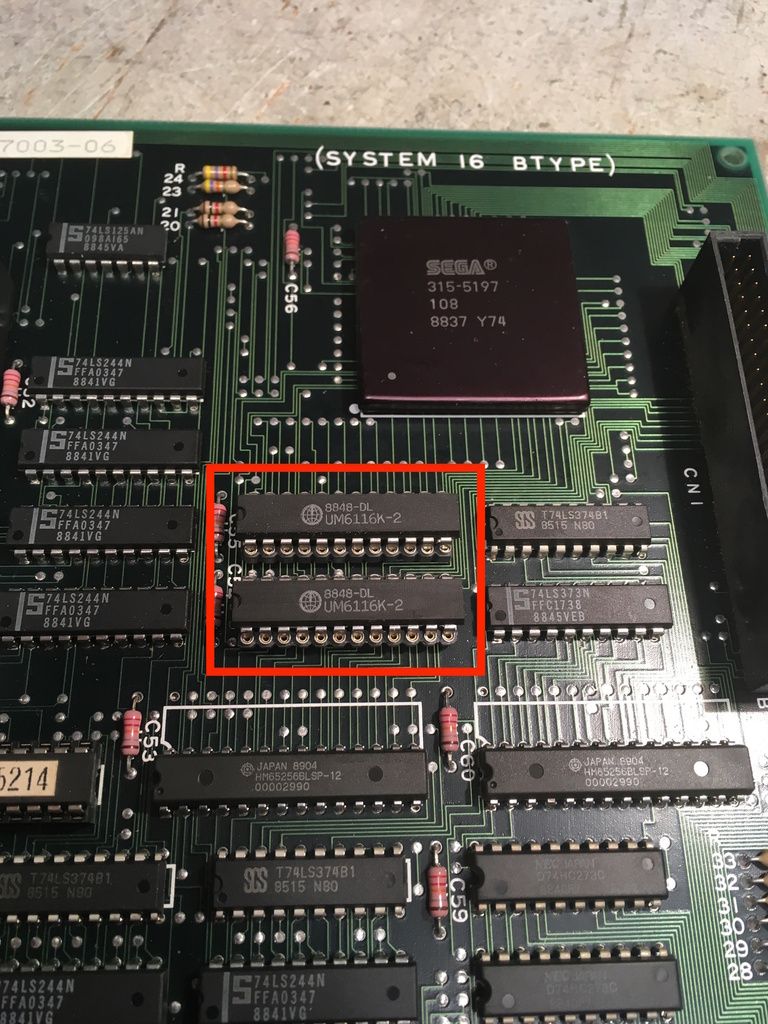

Je remplace la seconde RAM :

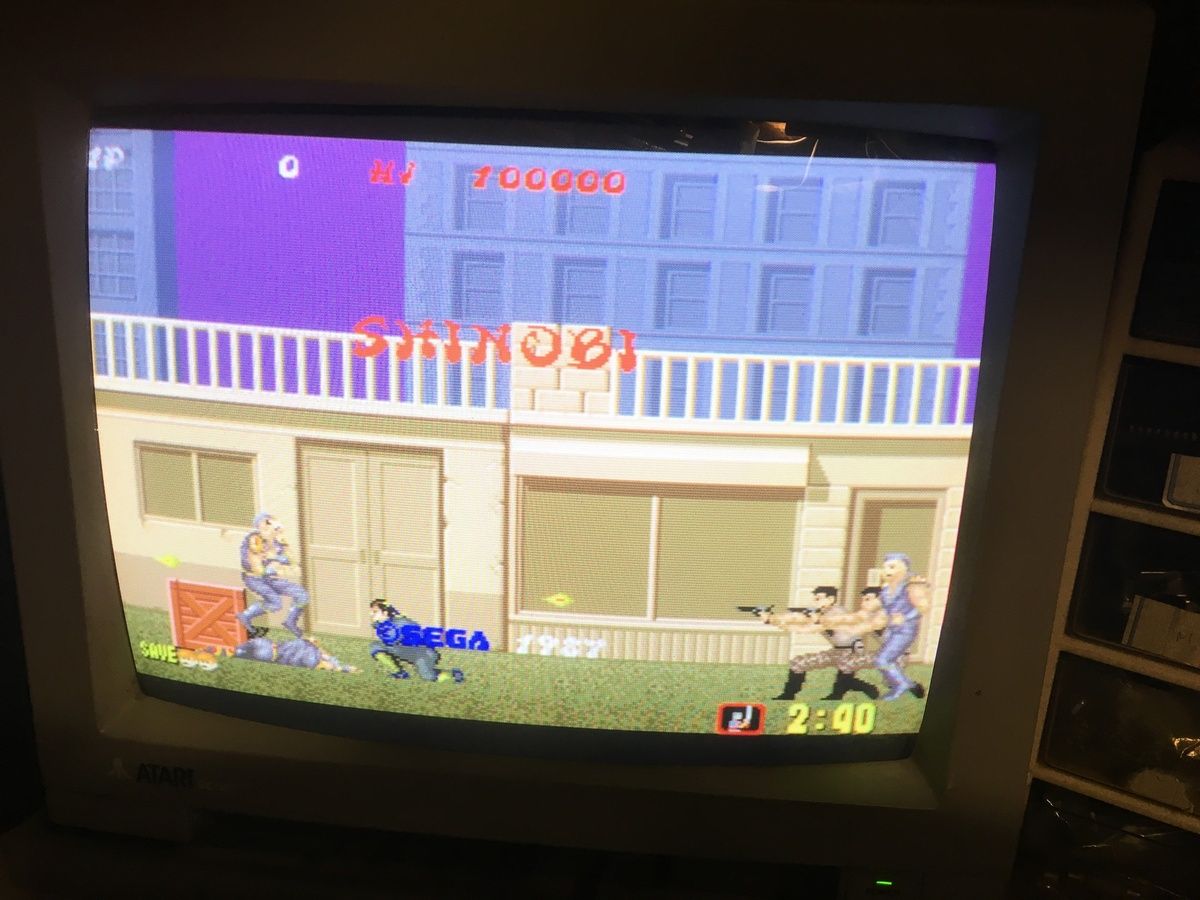

Un test :

Plus de glitch ✌️



Ensuite je m'attaque au son en me disant que le problème vient des clefs de cryptage effacées dans le z80. Je le remplace donc par un Z80 "normal" et remplace le Shinobi par un jeu sans cryptage.

Sauf que... Bah non... Toujours pas de son...

Et si c'était une loi des séries ?

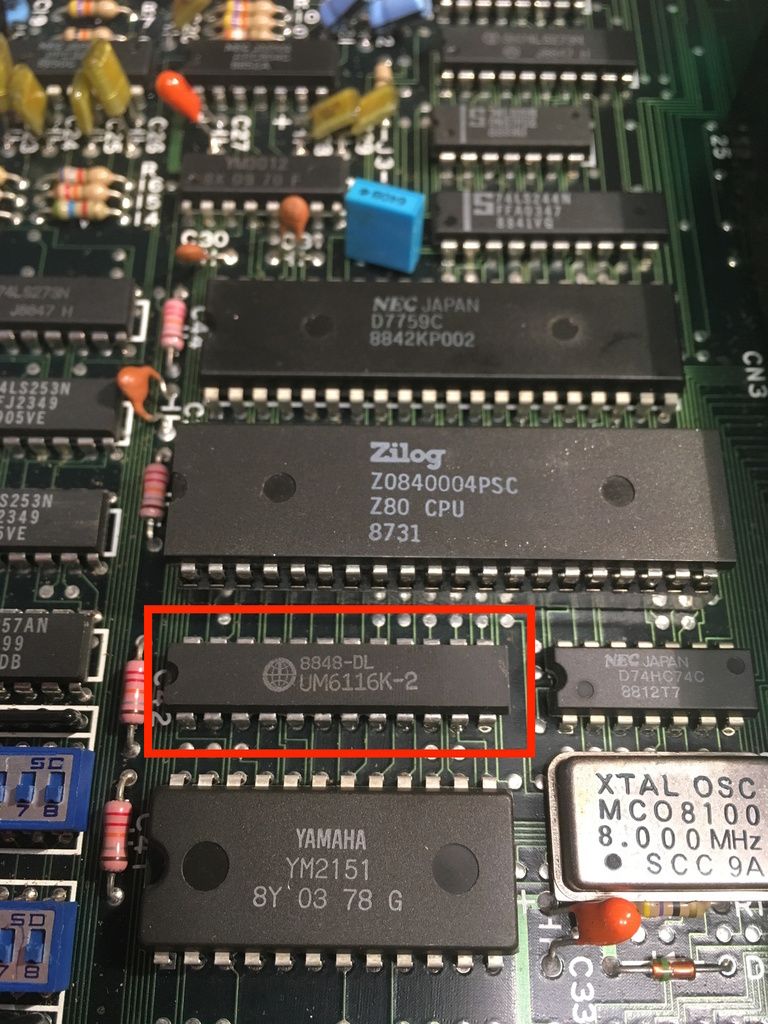

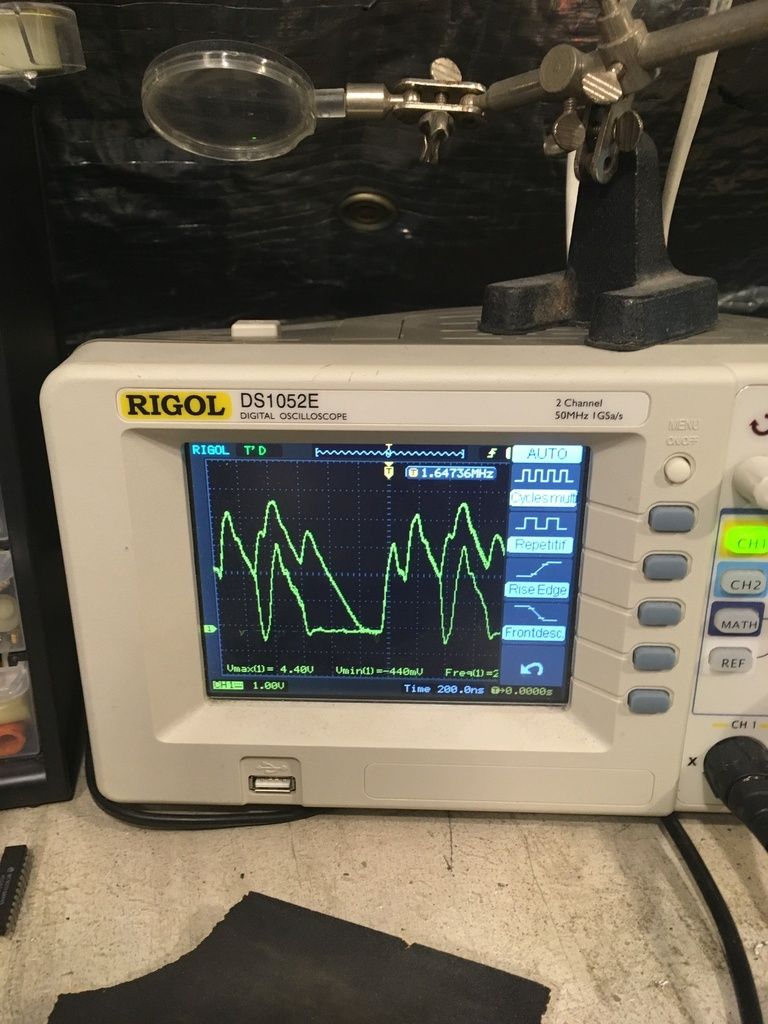

On recommence -> Oscilloscope -> RAM (6116) du Z80 emplacement D14 -> et voici ce que je trouve sur ses I/O :
C'est pas très carré tout ça 😱

Remplacement :
Cette carte mère peut enfin repartir vers de nouvelles aventures ! Comme par exemple allez avec la romboard de Golden Axe qui va bien... Quand la douane aura fini de jouer avec...

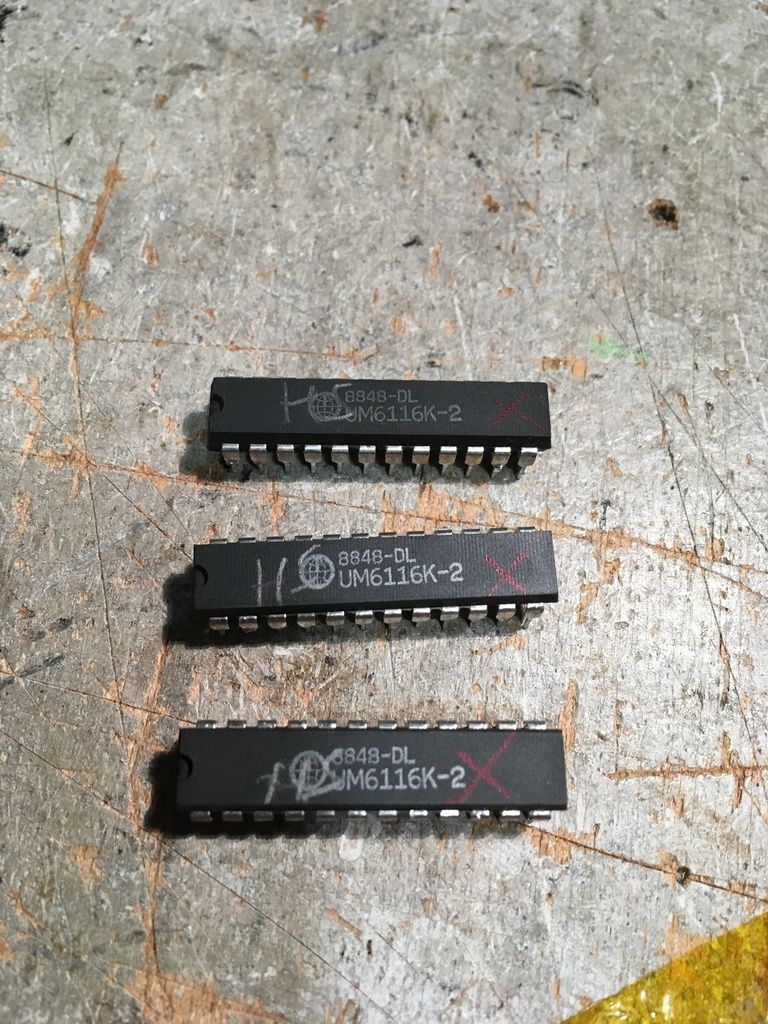

Au final je reste perplexe à la vue de l'extrême propreté de cette carte mère et de ses trois RAM HS, toutes identiques, et à priori issues du même batch :

RAM 6116 H16 (background)
RAM 6116 H15 (background)
RAM 6116 D14 (son)
