Neo Geo AES - SNK

Publié le 23 mars 2018 par Seb

Une Neo AES confiée par GustavXIII, elle a un sérieux problème d'affichage :

Les sprites se retrouvent écrasés en haut à gauche de l'écran.

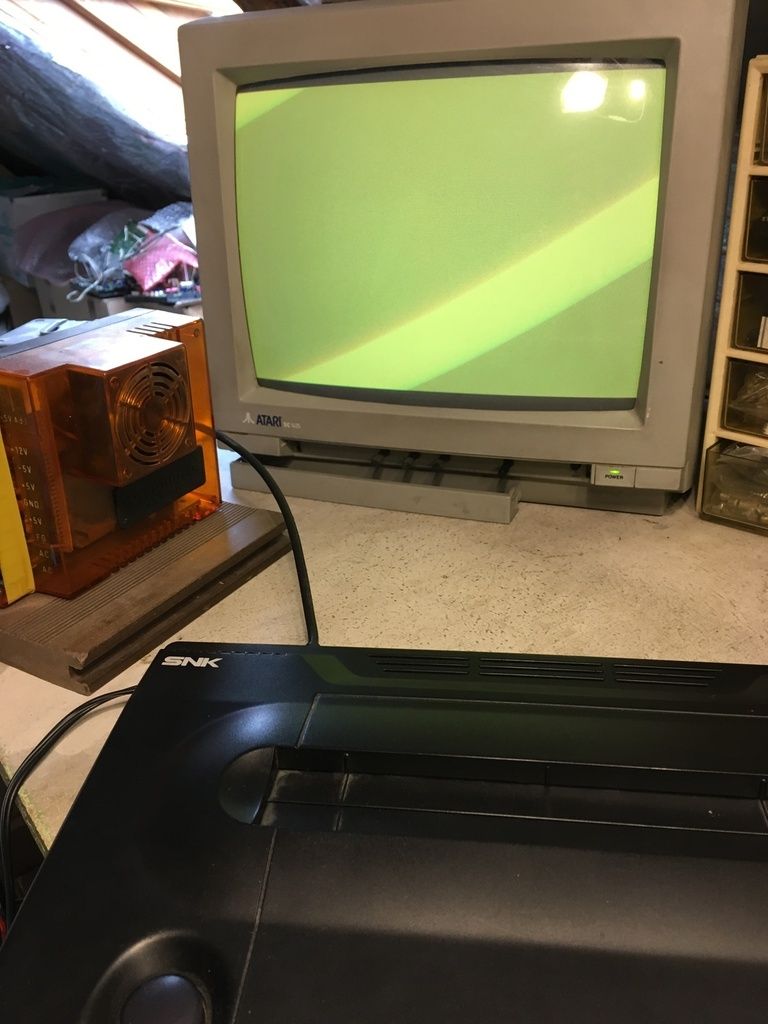

Un self test (démarrage sans cartouche) :

Jaune ! C'est donc un problème de video RAM

Code couleur (avec bios original) :

- Écran bleu foncé : Normal

- Écran bleu clair : Erreur de carte mémoire

- Écran rouge : Erreur de Work RAM

- Écran violet : Erreur de system ROM

- Écran vert : Erreur de color RAM

- Écran jaune : Erreur de video RAM

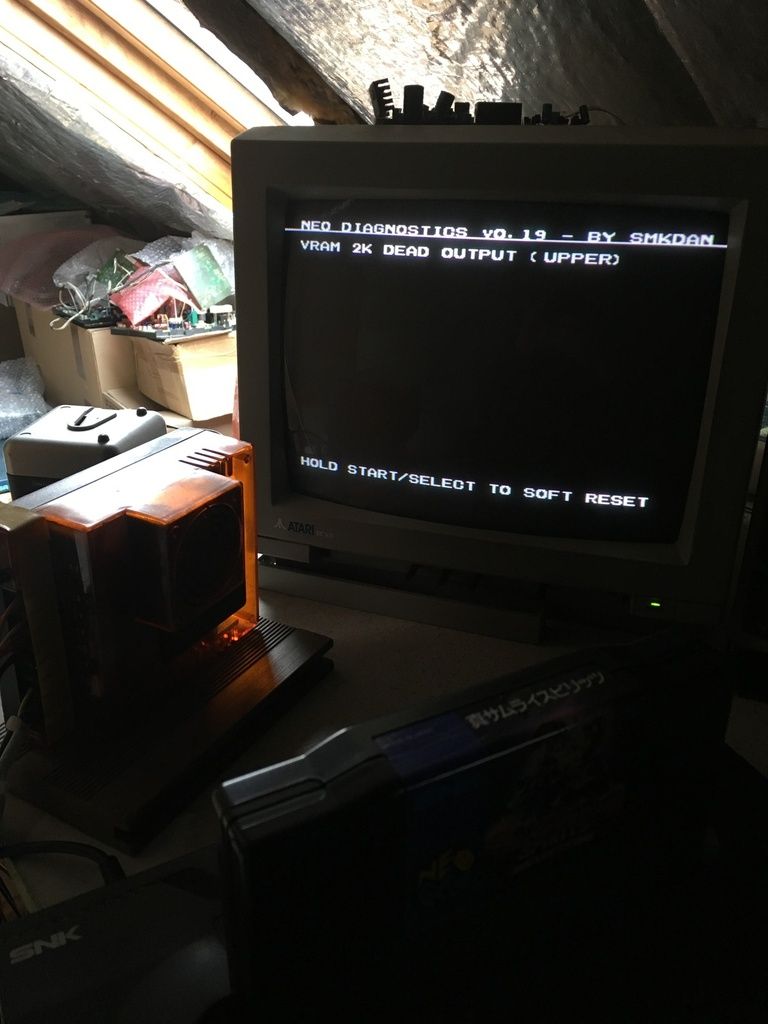

J'ouvre la console et m'aperçois qu'une des "video RAM 2K" a déjà été remplacée, j'en profite pour affiner le diagnostic à l'aide du Neo diagnostics bios :

C'est parti pour un remplacement de la RAM en C3 ! (en dessous de celle déjà remplacée) :

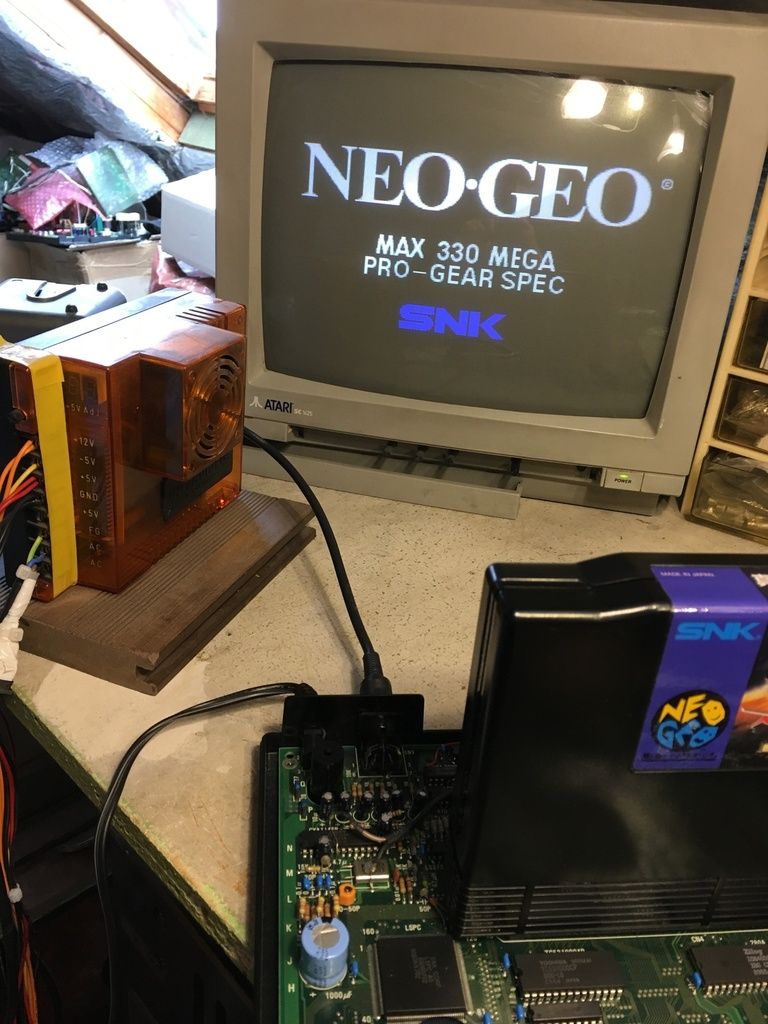

Un test :

Parfait !

En même temps profitons-en pour vérifier les condensateurs vu qu'ils commencent à accuser le nombre des années :

Oulala, bien fatigué celui là !

-> Remplacement des capa fatigués.

Pour finir et vu que la console est ouverte, j'en profite pour remplacer le bios par un Unibios :
