Denjin Makai - Banpresto

Une PCB de Denjin Makai avec des problèmes de son et d'affichage.

Le son est de très mauvaise qualité et l'image est balayée par des ombres parasites :

Après inspection visuelle, l'origine du problème devient limpide :

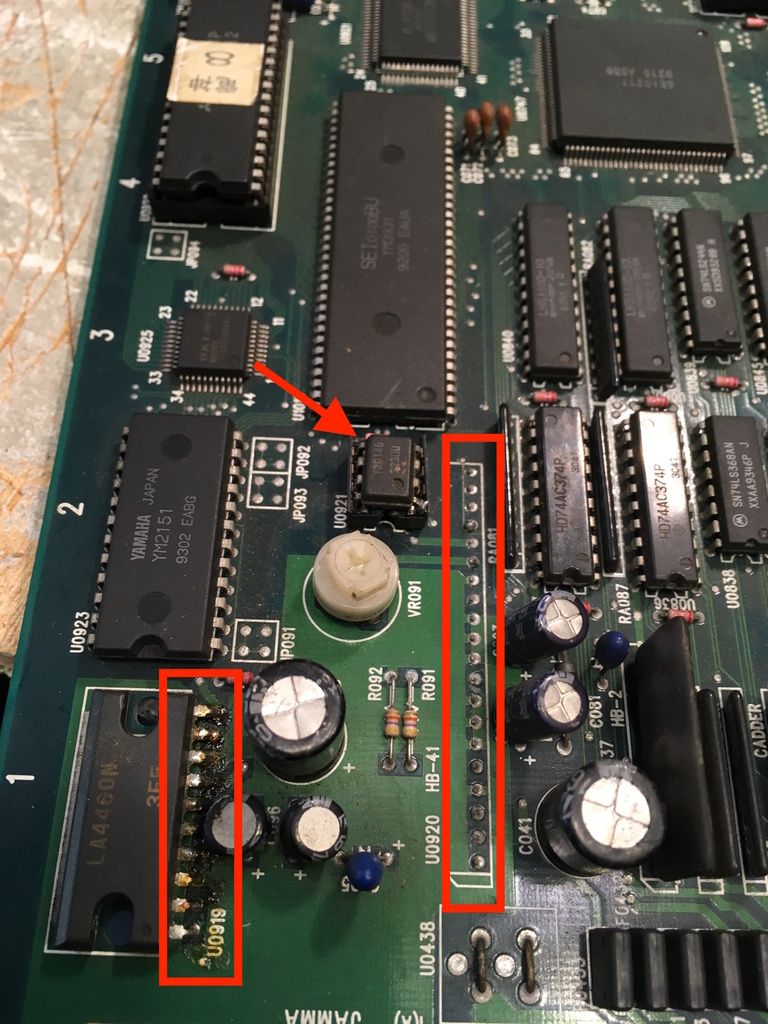

Custom HB-41 arraché, pistes coupées, potentiomètre avec une mauvaise valeur, DAC qui s'est fait charcuter, etc.

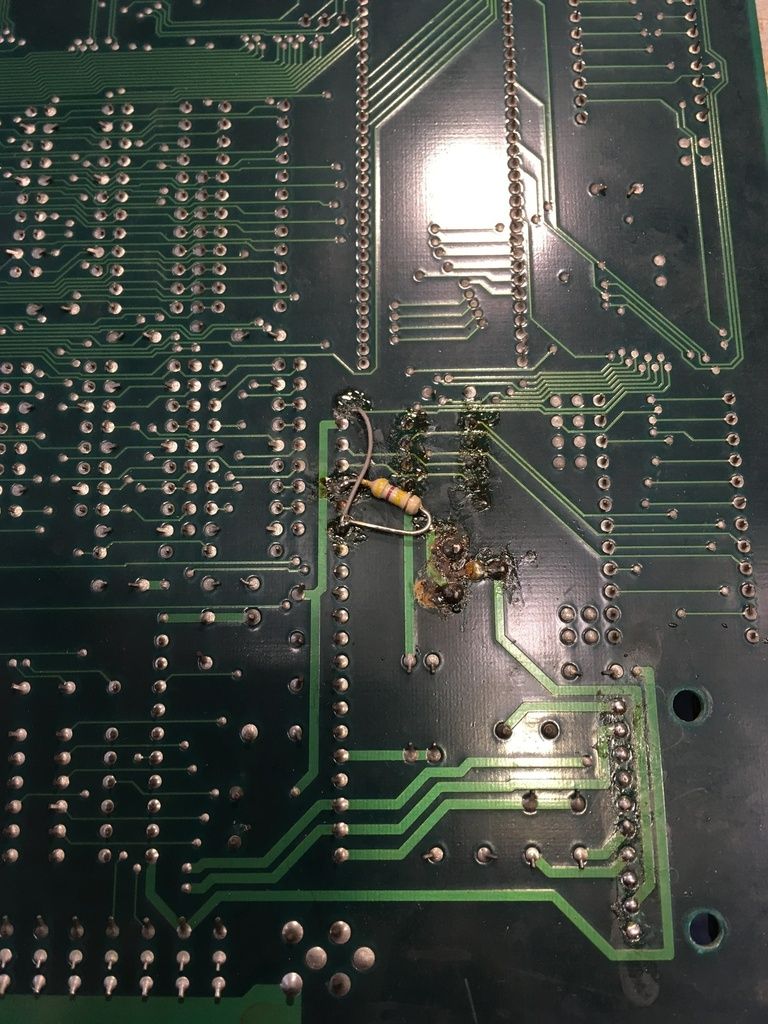

Sous la PCB il y a une résistance et un pont, probablement pour pallier à l'absence du custom :

La priorité est donc de trouver un HB-41 sur une carte donneuse. On peut aussi trouver des reproductions ici.

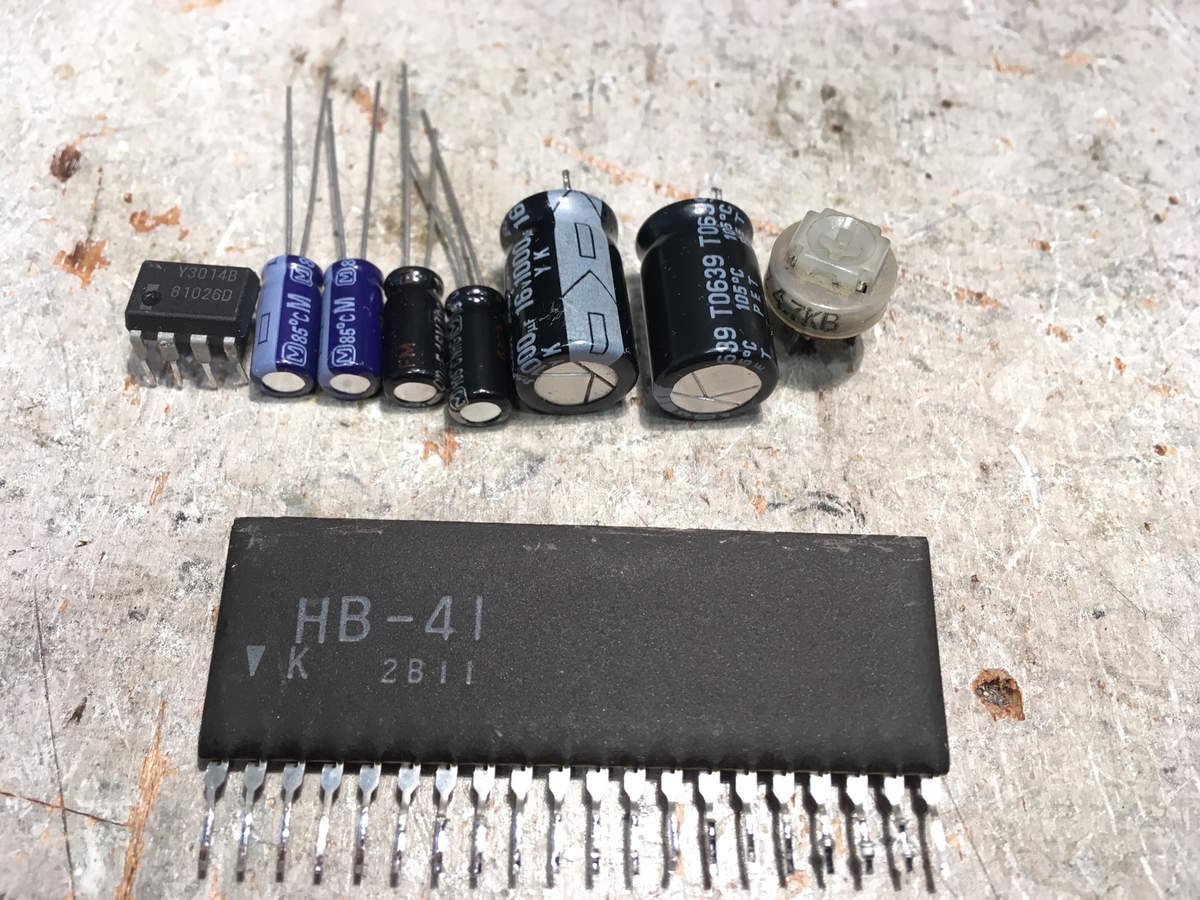

Une fois les pièces prélevées sur la donneuse, j'en profite pour préparer un capkit et un YM3014 (DAC) de rechange :

Reste plus qu'à souder tout ça...

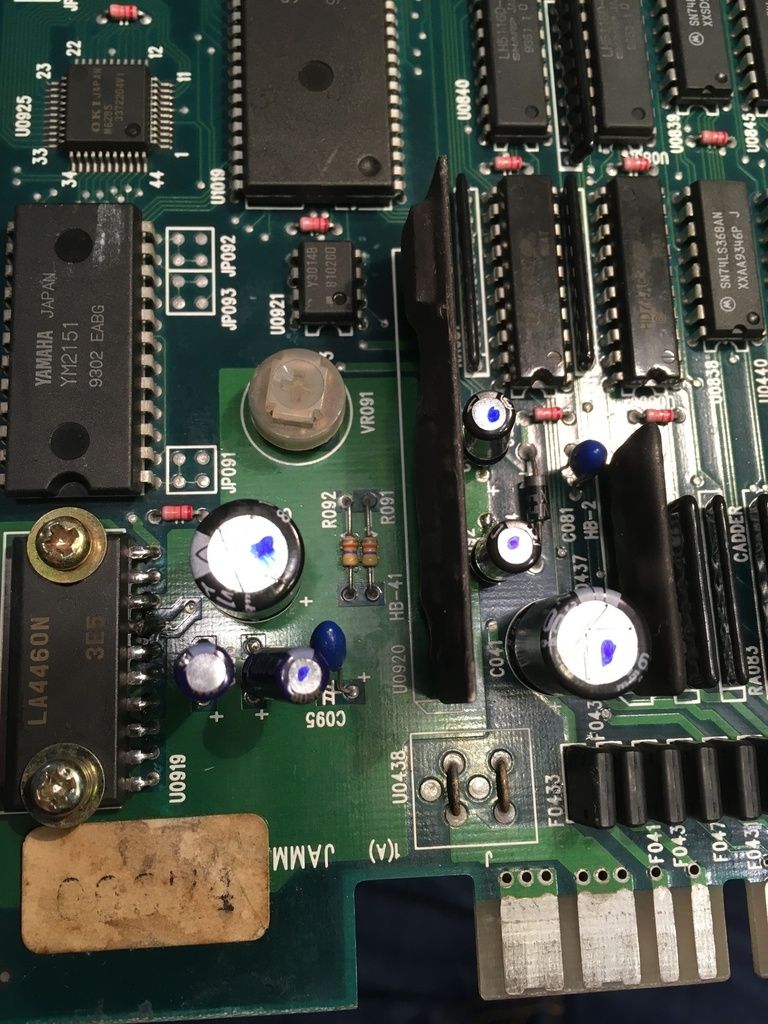

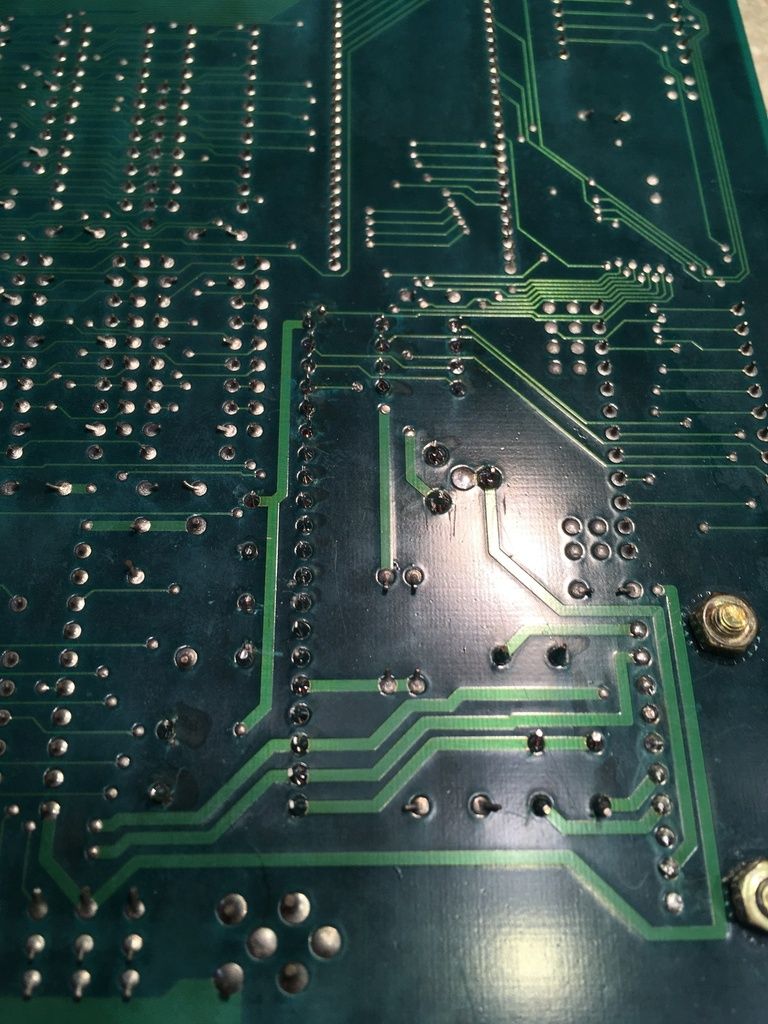

Puis nettoyer les saletés sous la PCB :

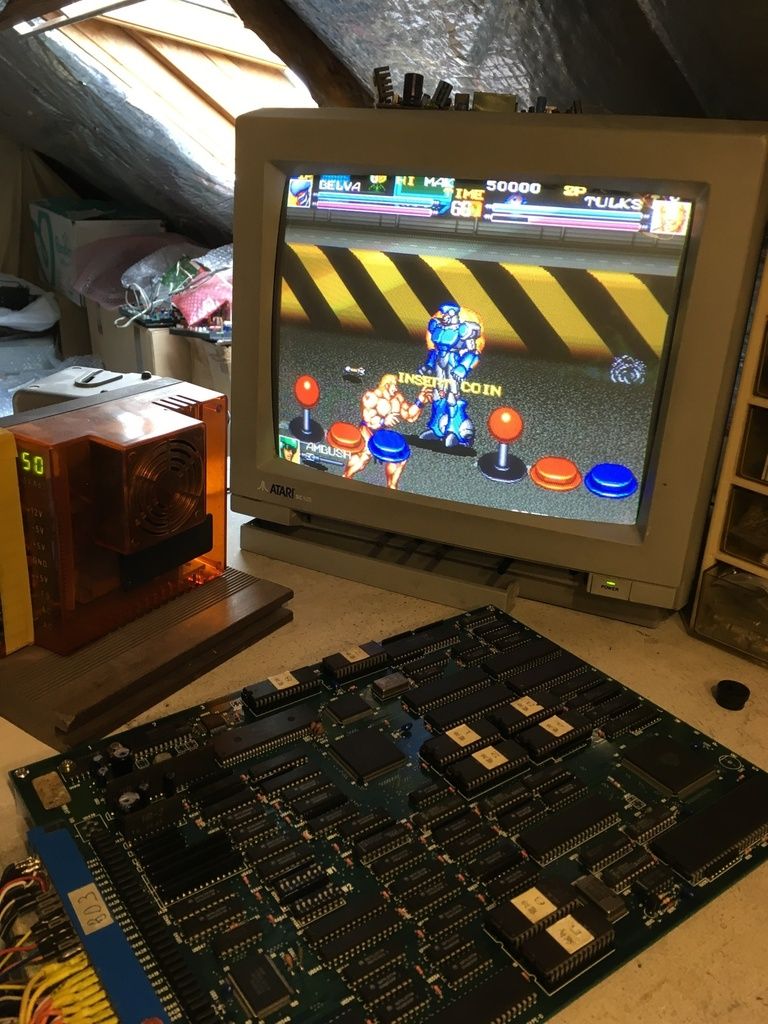

Un test :

Tout est ok ! 👍
