Rolling Thunder - Namco
Un Rolling Thunder avec une partie des digitalisations audio absentes.

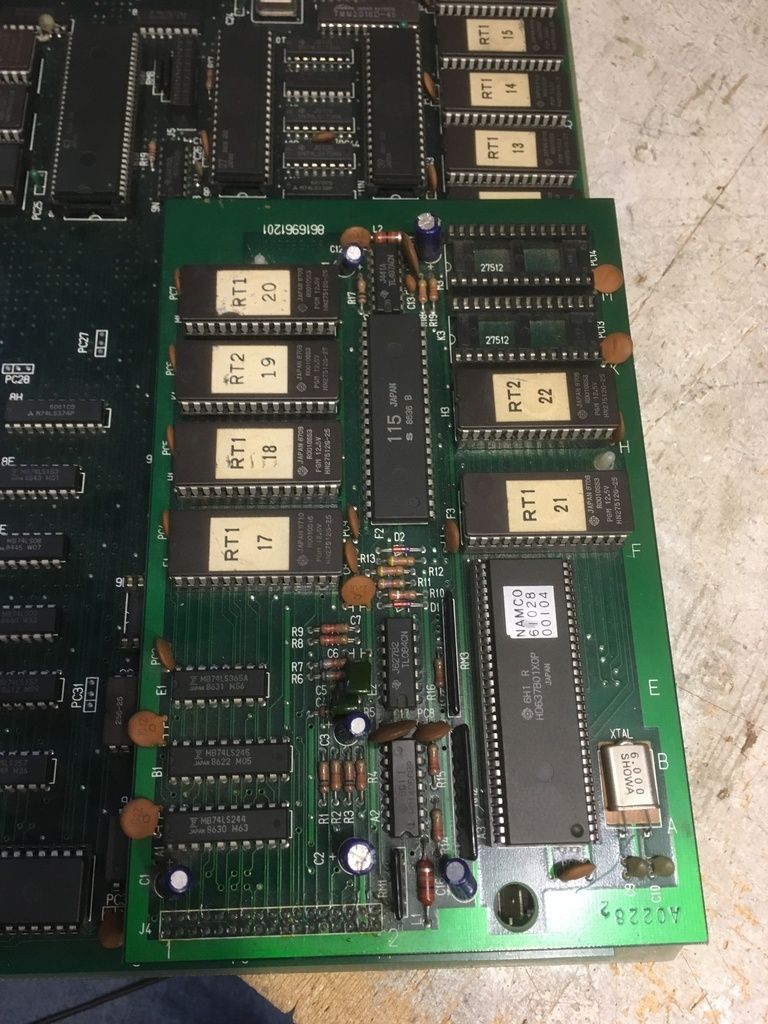

Cette PCB possède une carte fille "ROM/Voice expansion board" destinée aux sons digitalisés :
C'est donc sur cette carte que je vais concentrer mes recherches.
En inspectant ce circuit je me rends compte que c'est juste au niveau de la sortie audio qu'il y a un problème, tout le reste fonctionne normalement.

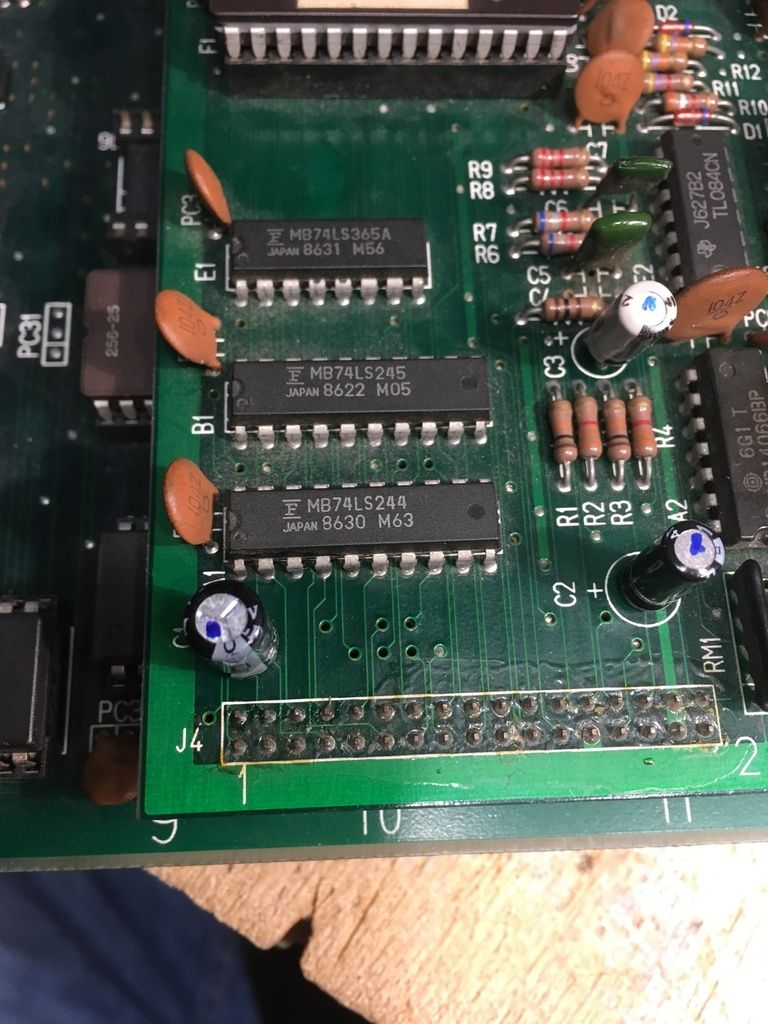

Le condensateur C1 est totalement HS ce qui explique la coupure de signal, j'en profite pour faire un capkit intégral de cette carte.
Un test :
Un Rolling Thunder qui a retrouvé toute sa voix !
