Guardians / Denjin Makai 2 - Banpresto

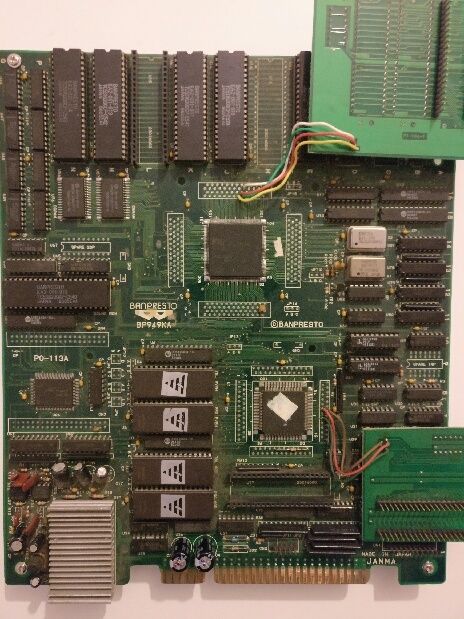

Un Guardians en version PCB JAP confié par Gustav XIII :

Il ne se passe rien, aucun boot.

Dans un premier temps je m’intéresse aux ROM sur support car la PCB est sale et les broches semblent avoir des traces d'oxydation. Il va falloir nettoyer tout ça !

Après nettoyage des broches le jeu démarre parfois mais avec des glitchs graphiques et des reboot intempestifs.

Je m’intéresse ensuite à ce custom chip situé en G14 :

Il y a des soudures cassées un peu partout. Une fois les soudures refaites les glitchs graphiques ont presque tous disparus.

Je m'attaque ensuite aux straps entre la carte mère et les deux cartes filles, certains sont coupés au niveau des soudures :

J'en profite pour refaire tous les straps :

Une fois terminé je lance un test -> tout est ok !
