Bucky O'Hare - Konami
3 PCB Bucky O'Hare avec des problèmes de son.
PCB 1 : PCB confiée par MSX33, certains digits audio grésillent :

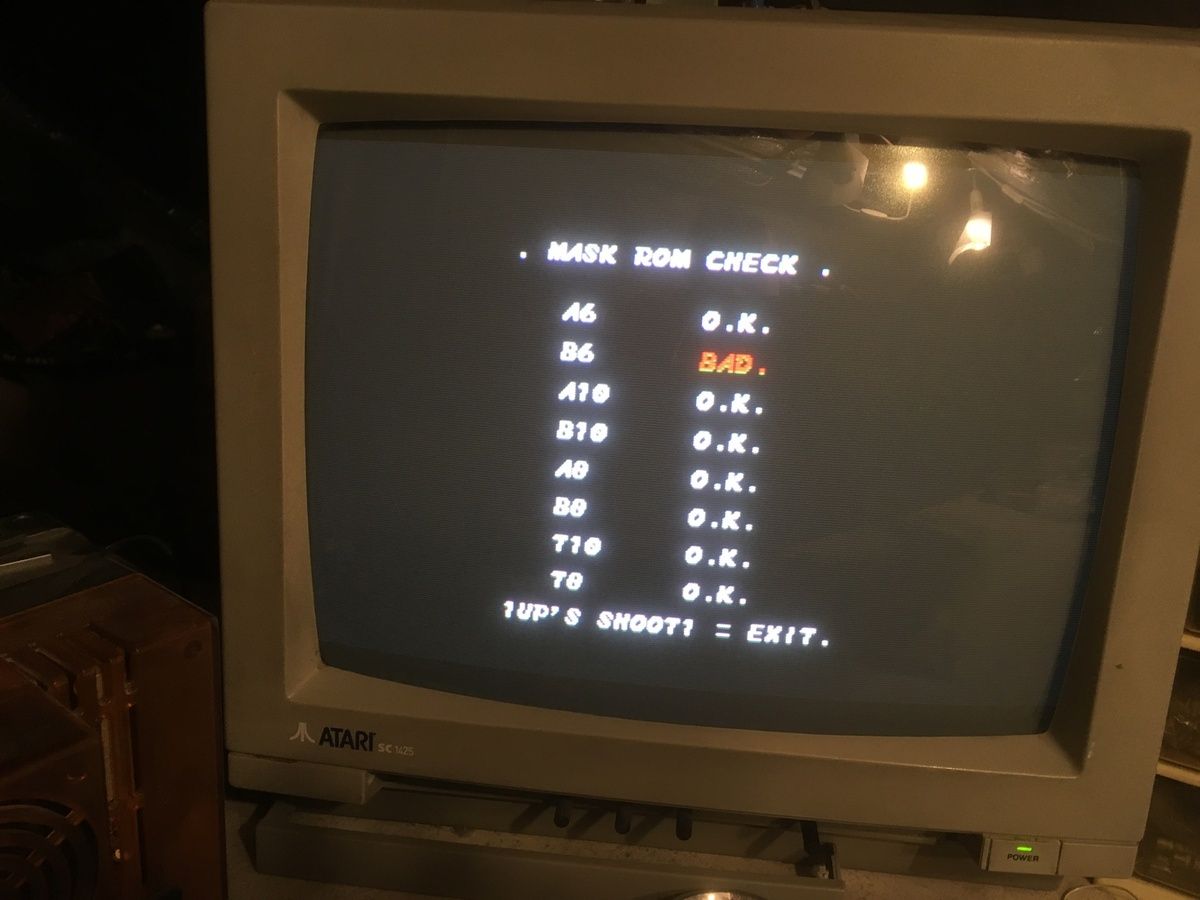

Ça va être vite fait :

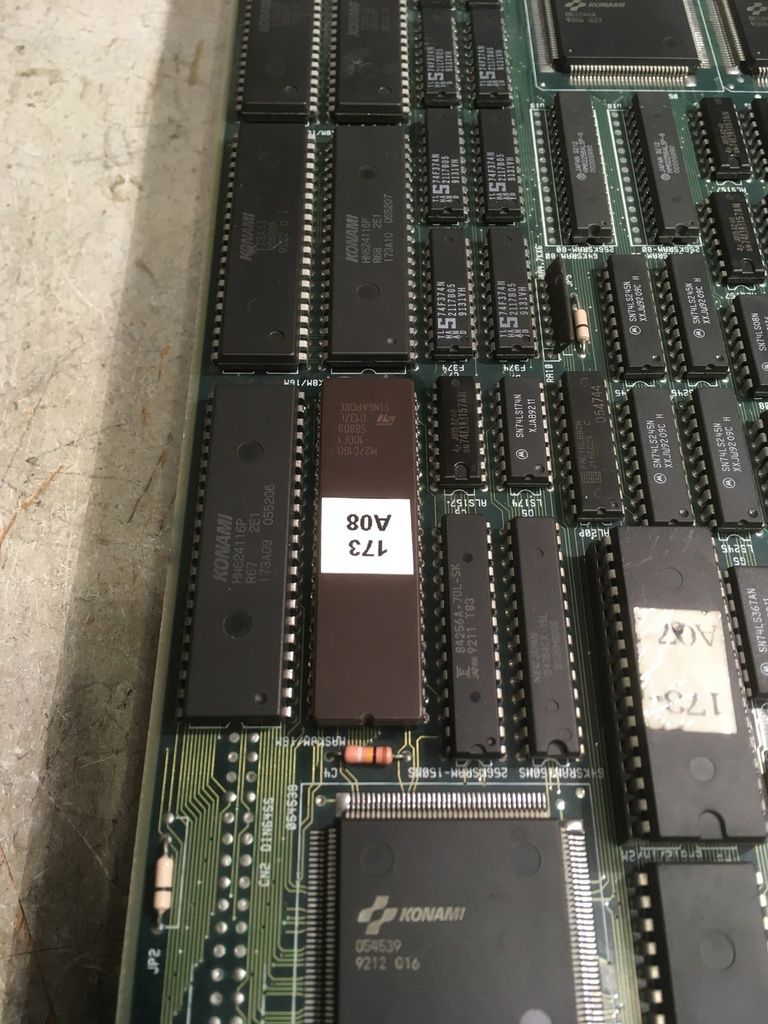

Après remplacement de la maskrom B6 par une 27c160 et capkit de la soundboard, ce Bucky refonctionne parfaitement.

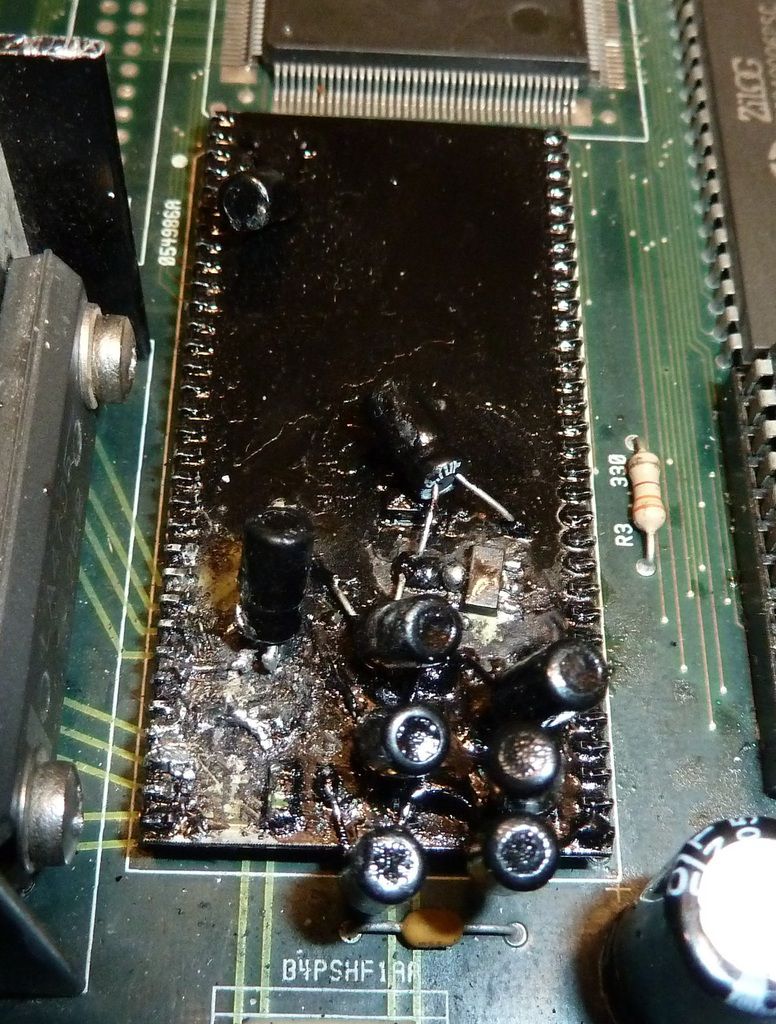

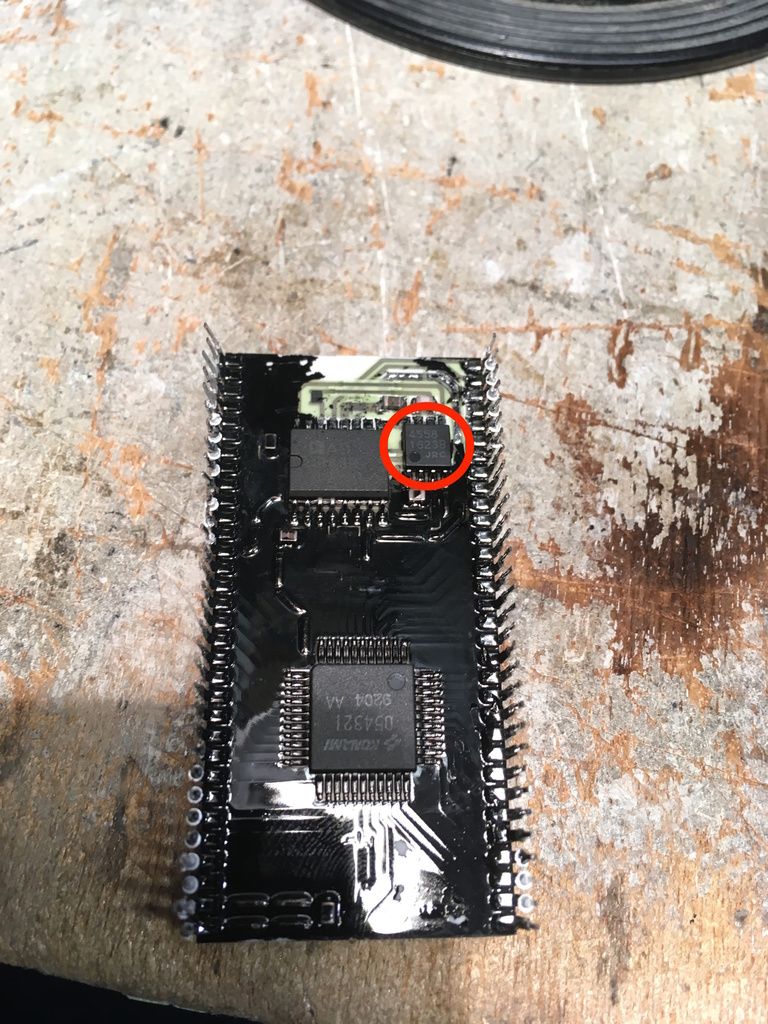

PCB 2 : PCB confiée par Mr Gustav XIII. Pas de son, la soundboard a déjà subi un capkit avec des capa à sorties radiales, puis a été recouverte de peinture probablement pour tenter de cacher la misère :
C'est... Comment dire... 😱
Je nettoie tout ça :

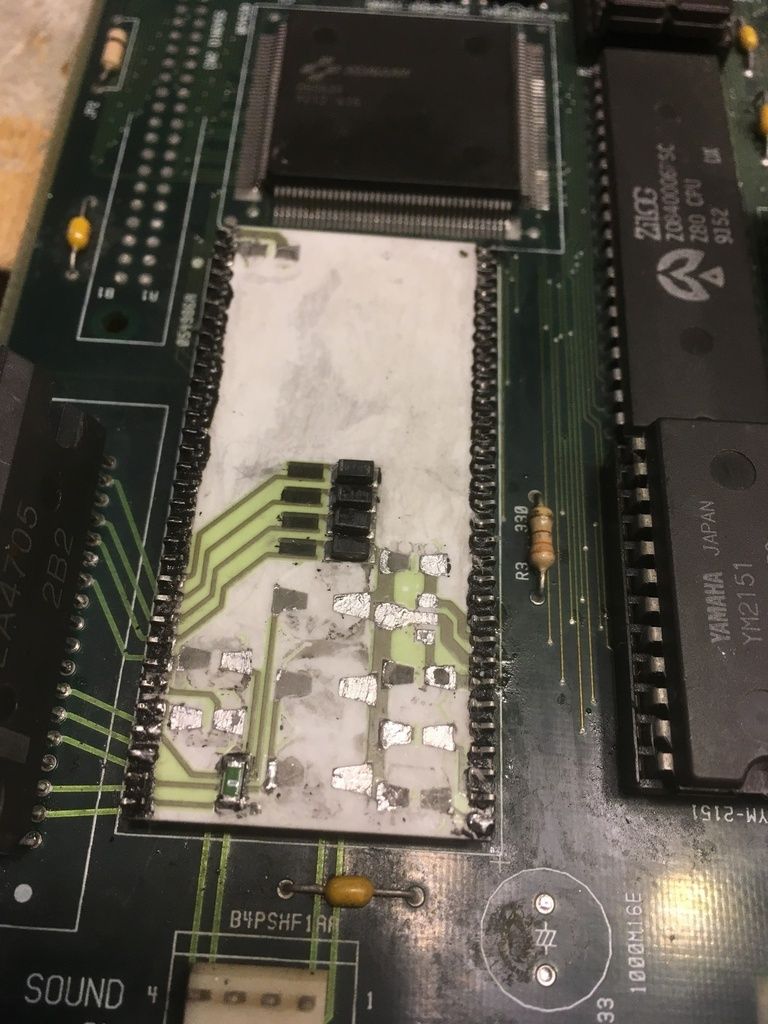

Il y a beaucoup de pistes arrachées, le transistor a été remplacé, et rien ne garantit que je ne vais pas tomber sur d'autres problèmes.
Allez hop on remplace !
Une donneuse :

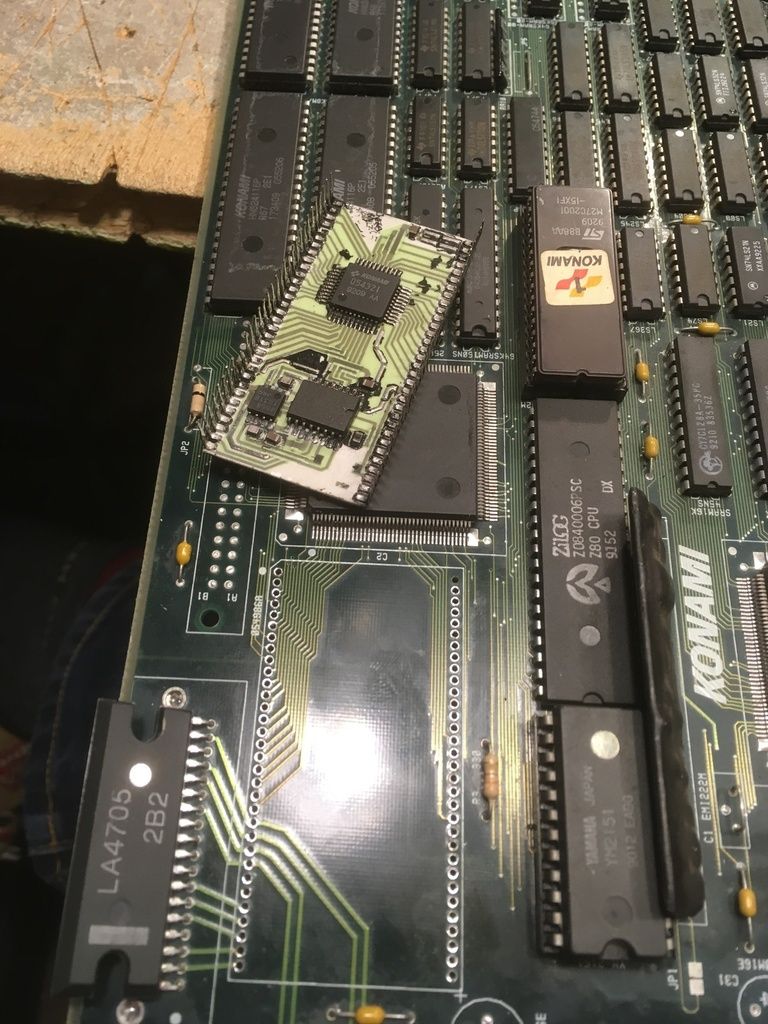

Je récupère la soundboard et lui fait un capkit. Une fois montée plus aucun souci de son.
Au passage j'en ai profité pour nettoyer toutes les traces de flux et passer la PCB à la douche.

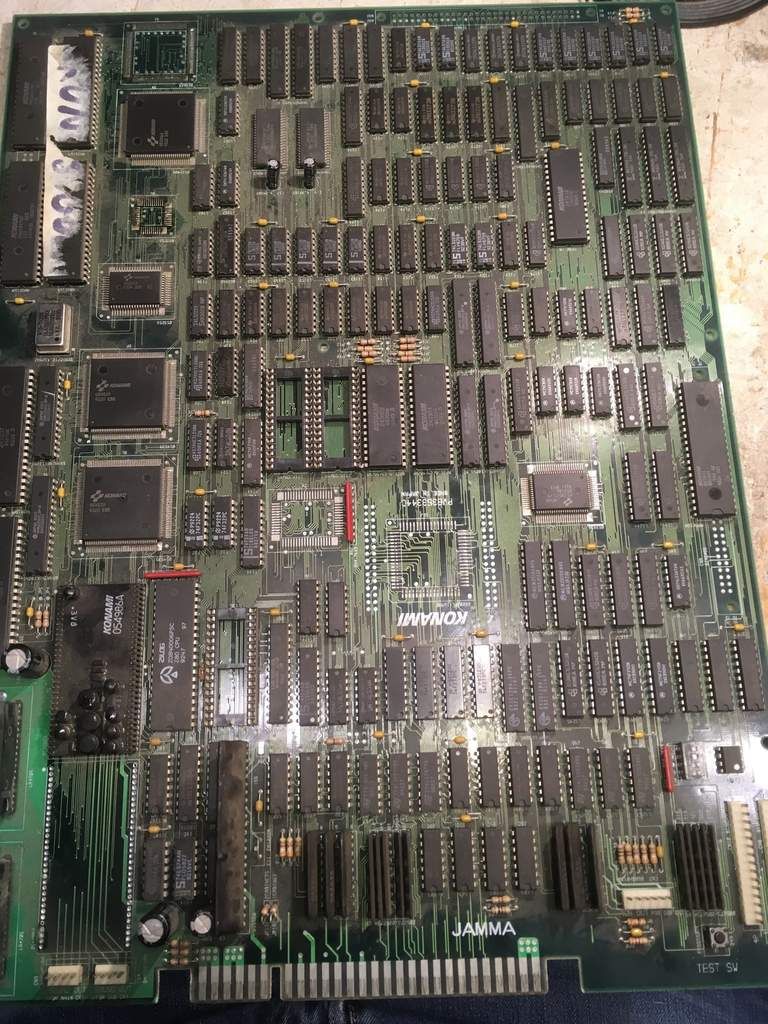

PCB 3 : Finalement à force de l'avoir entre les mains j'ai craqué à mon tour pour ce titre. Acheté défectueux, Il n'y a pas de son du côté gauche sur le connecteur stéréo.
Ce n'est pas un problème de capkit, comme bien souvent avec les PCB Konami de cette génération. L'amplification fonctionne parfaitement aussi, le problème vient du pré-amplis (4558) situé sous la soundboard :

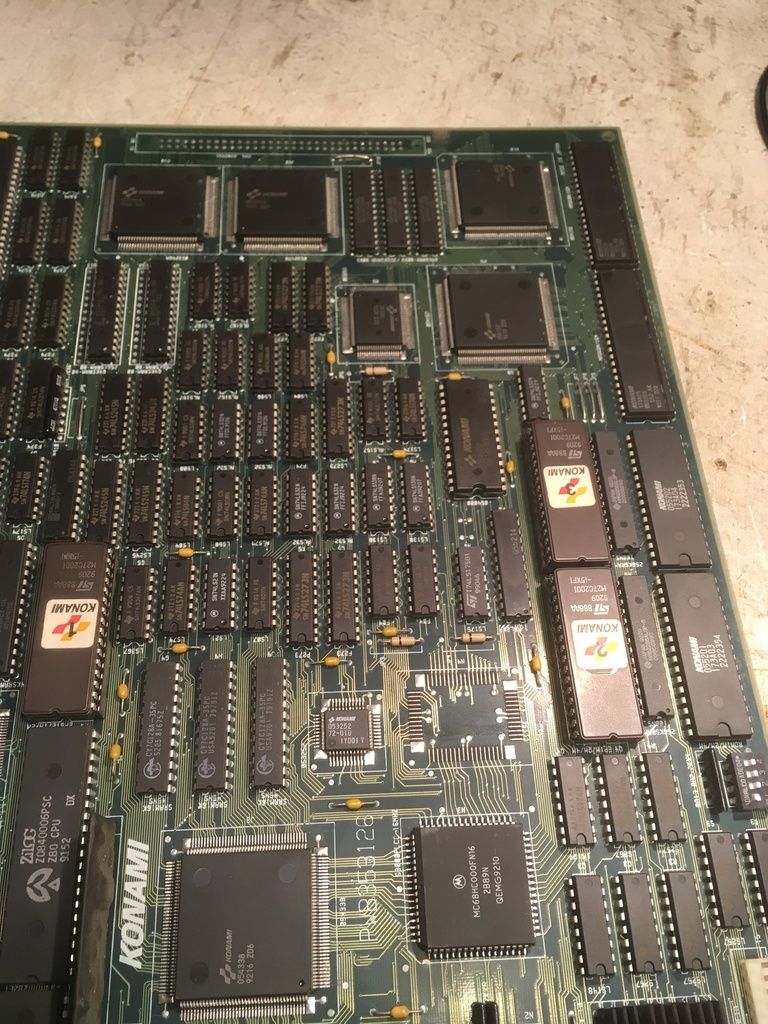

Remplacement puis capkit :
On remet les étiquettes :

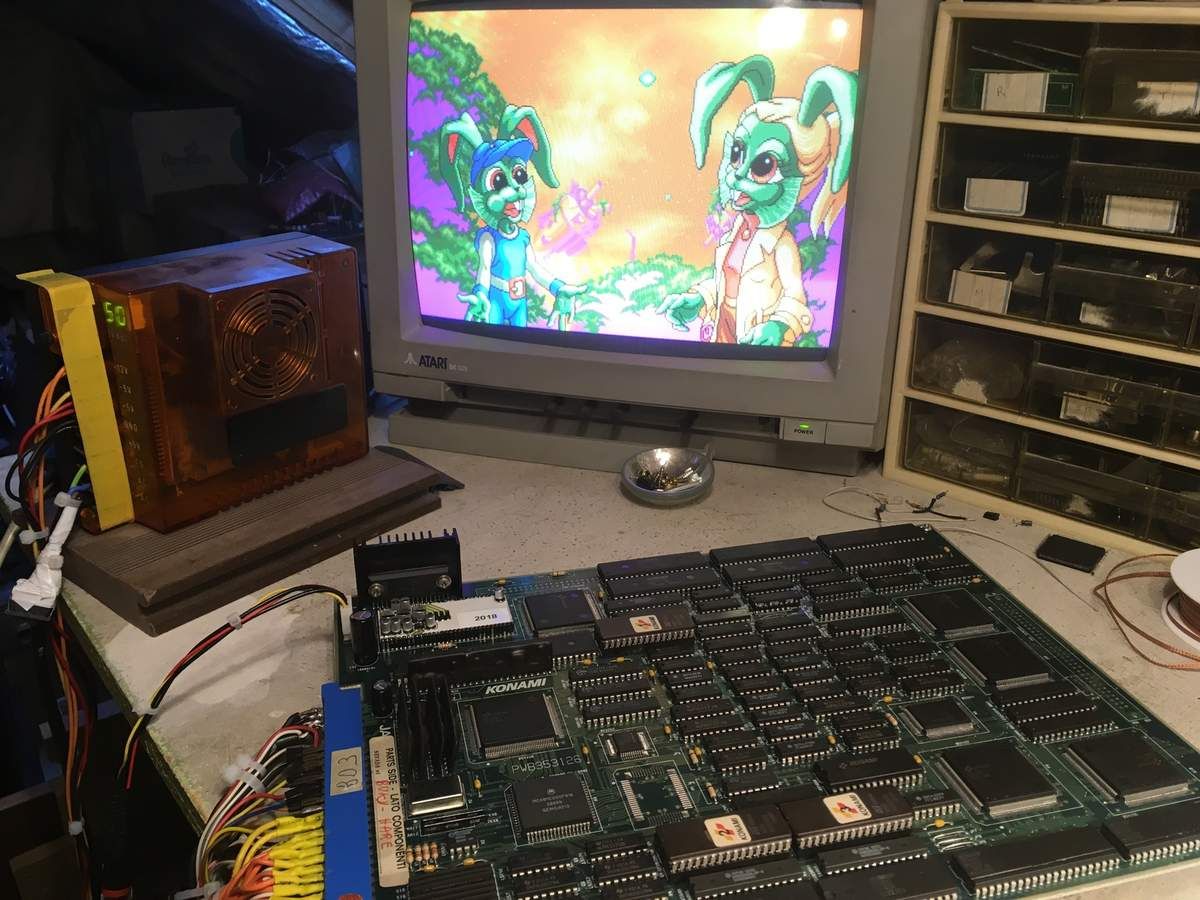

Reste plus qu'à se faire une partie :
A noter que les PCB Konami possédant ce type de soundboard nécessitent aujourd'hui d'être toutes capkitées, il vaut mieux éviter de laisser la corrosion s'installer.
