Naomi 1 - Sega
Aujourd'hui nous avons un système Naomi 1 avec des glitchs graphiques.

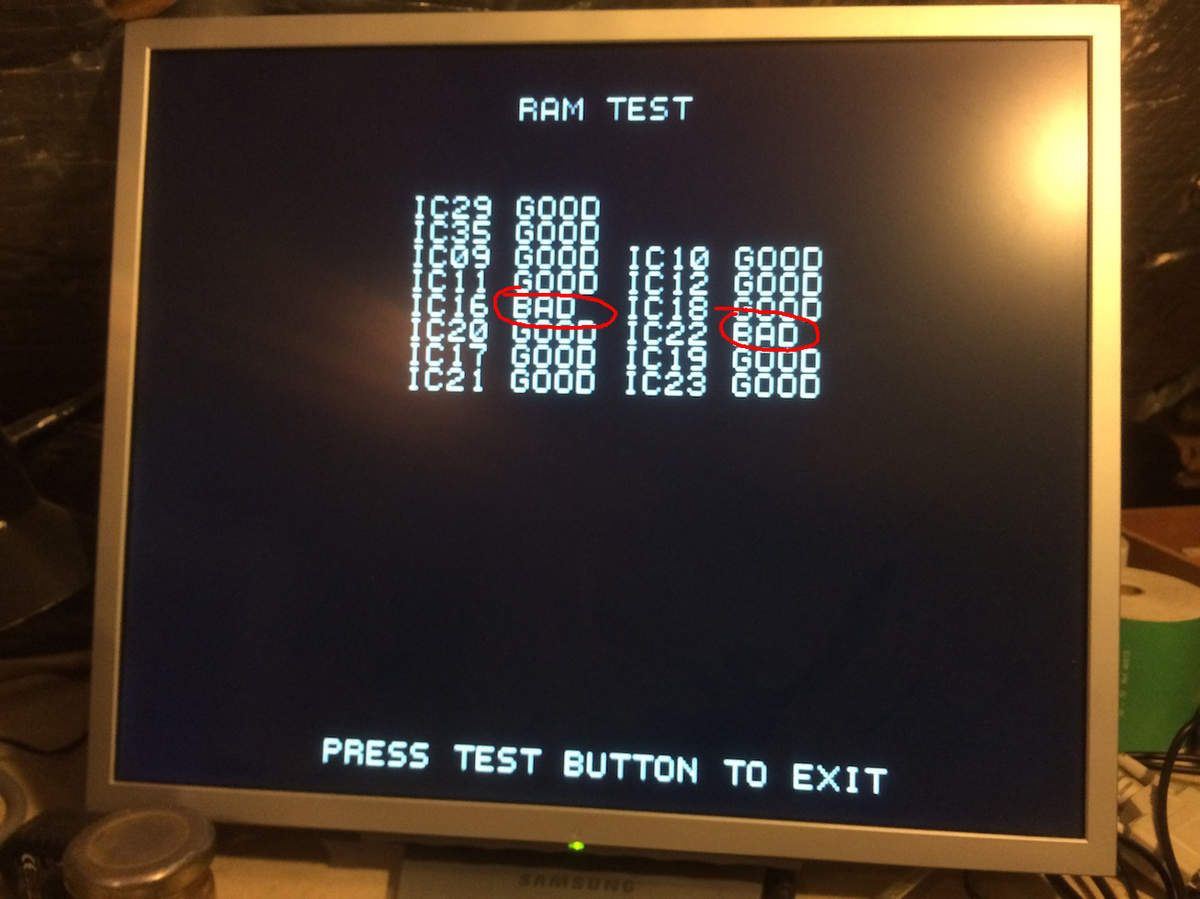

Le self test des RAM révèle un problème sur les RAM IC22 et IC16.

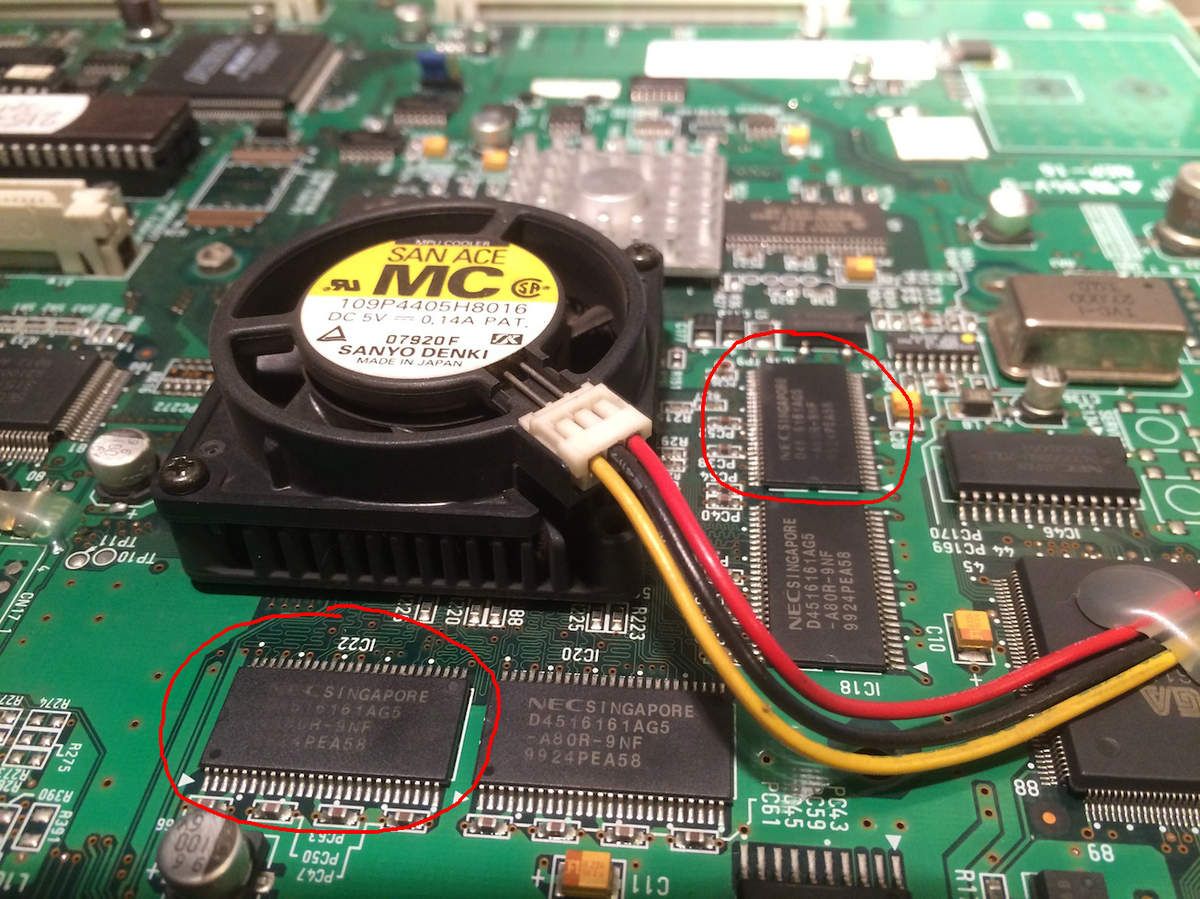

Cela correspond aux deux RAM ci dessous :
Il s'agit de SDRAM 16Mb (ref : NEC D4516161AG5). On la trouve encore sur certains sites internet.
J'en profite pour en commander un petit stock pour des réparations ultérieures :

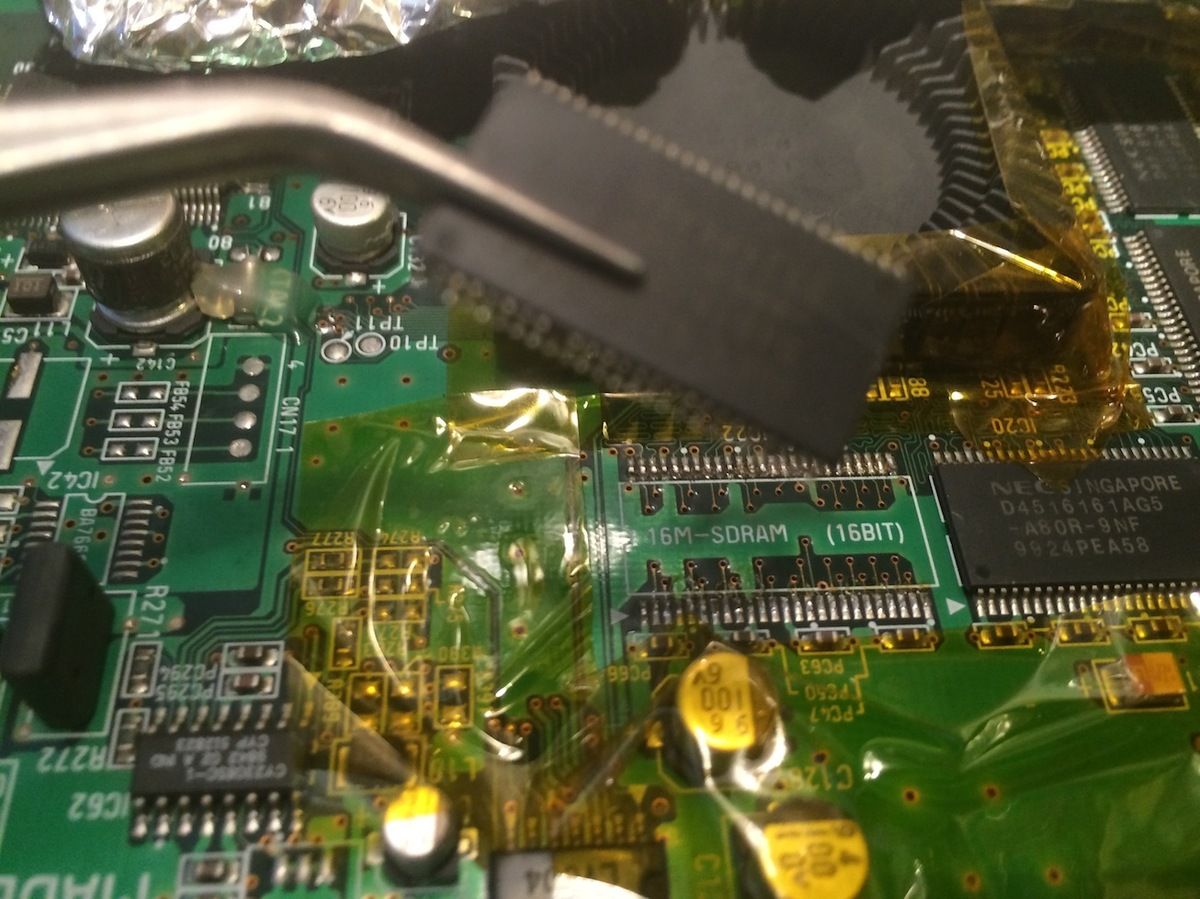

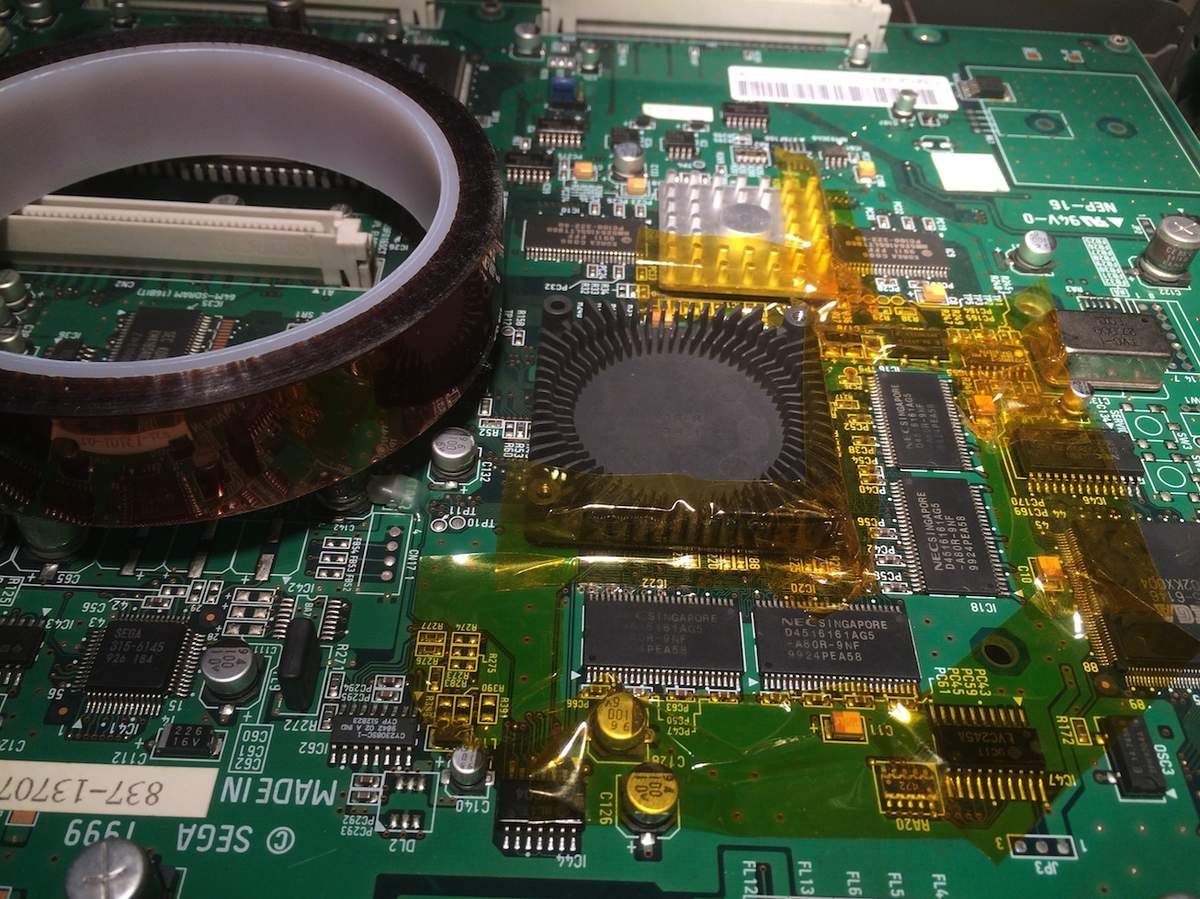

Au bout de quelques secondes la soudure a fondue. Il faut être rapide car la chaleur se diffuse dans le circuit imprimé, et sans contrôle de température précis il existe un risque de se déformation et donc de pannes.
Il faut ensuite ressouder au flux et à la tresse à dessouder. Ne pas laisser le fer à souder trop longtemps sur les pastilles sinon elles se décolleront.
Positionner le chip sur son emplacement, souder un ou deux coins, puis mettre du flux de soudure, il facilite l'adhésion de l’étain sur le métal.

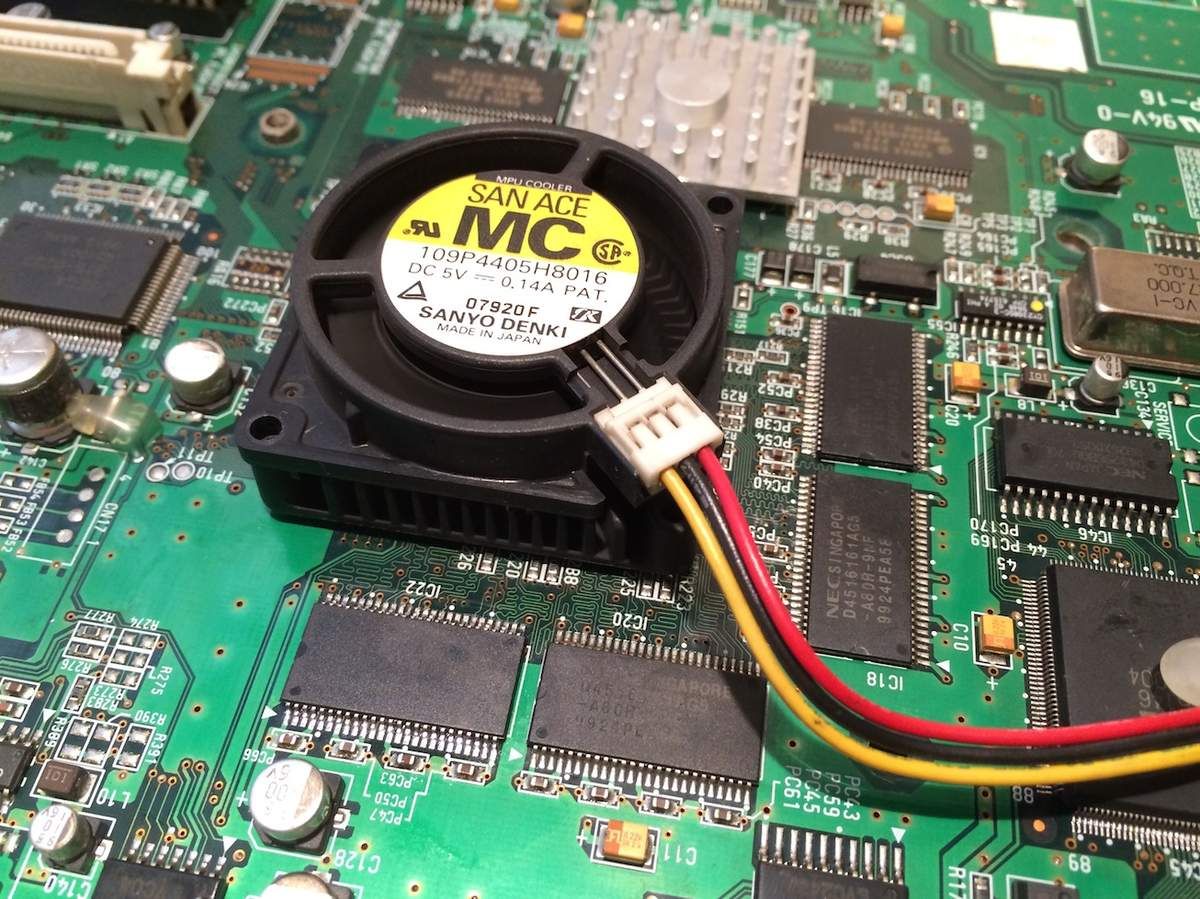

Pensez à nettoyer le flux avec de l’acétone ou du nettoyant spécial flux.
NB1 : La même panne se produit régulièrement sur Naomi 2 aussi, la méthode de réparation est exactement la même.
NB2 : Certaines révisions de bios provoquent des faux positifs sur des RAM fonctionnelles lors du self test. Je vous conseille d'utiliser la dernière révision du bios pour éviter ce problème.
