TH Strikes Back - Gaelco

Publié le par Seb

Cette fois-ci nous allons nous intéresser à un TH Strikes Back aussi connu sous le nom  "Thunder Hoop 2".

Celui-ci n'a pas de son (en dehors de quelques grésillements), et la commande du saut du P2 ne fonctionne pas, c'est pas brillant tout ça...

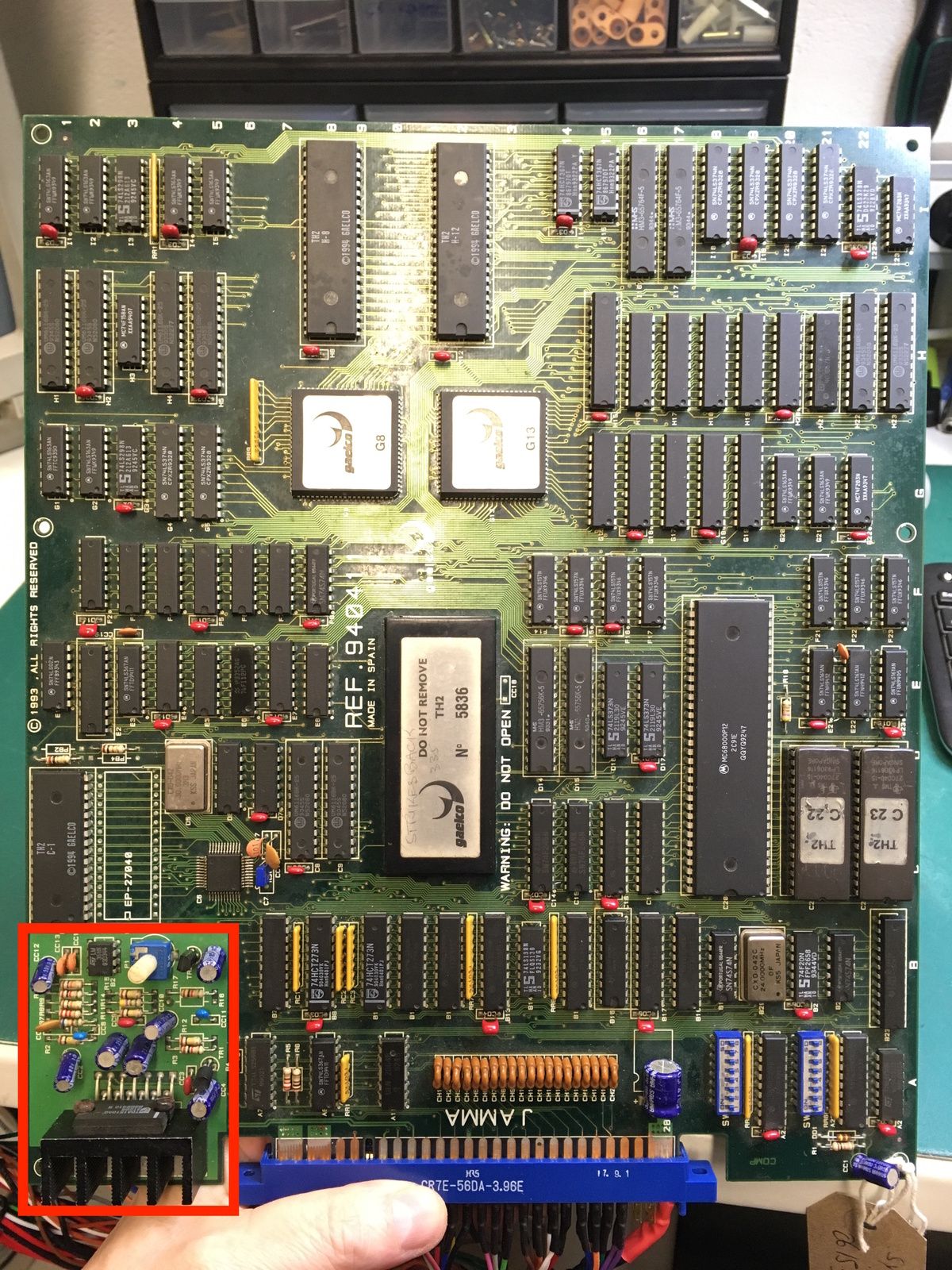

La PCB est en bon état, rien de notable à part une couche de poussière collector qui recouvre la PCB :

Je commence par m'intéresser au problème de son en allant voir ce qui se passe du côté du circuit d'amplification audio :

Tout est OK rien à signaler...

Je passe ensuite à la partie numérique du circuit audio :

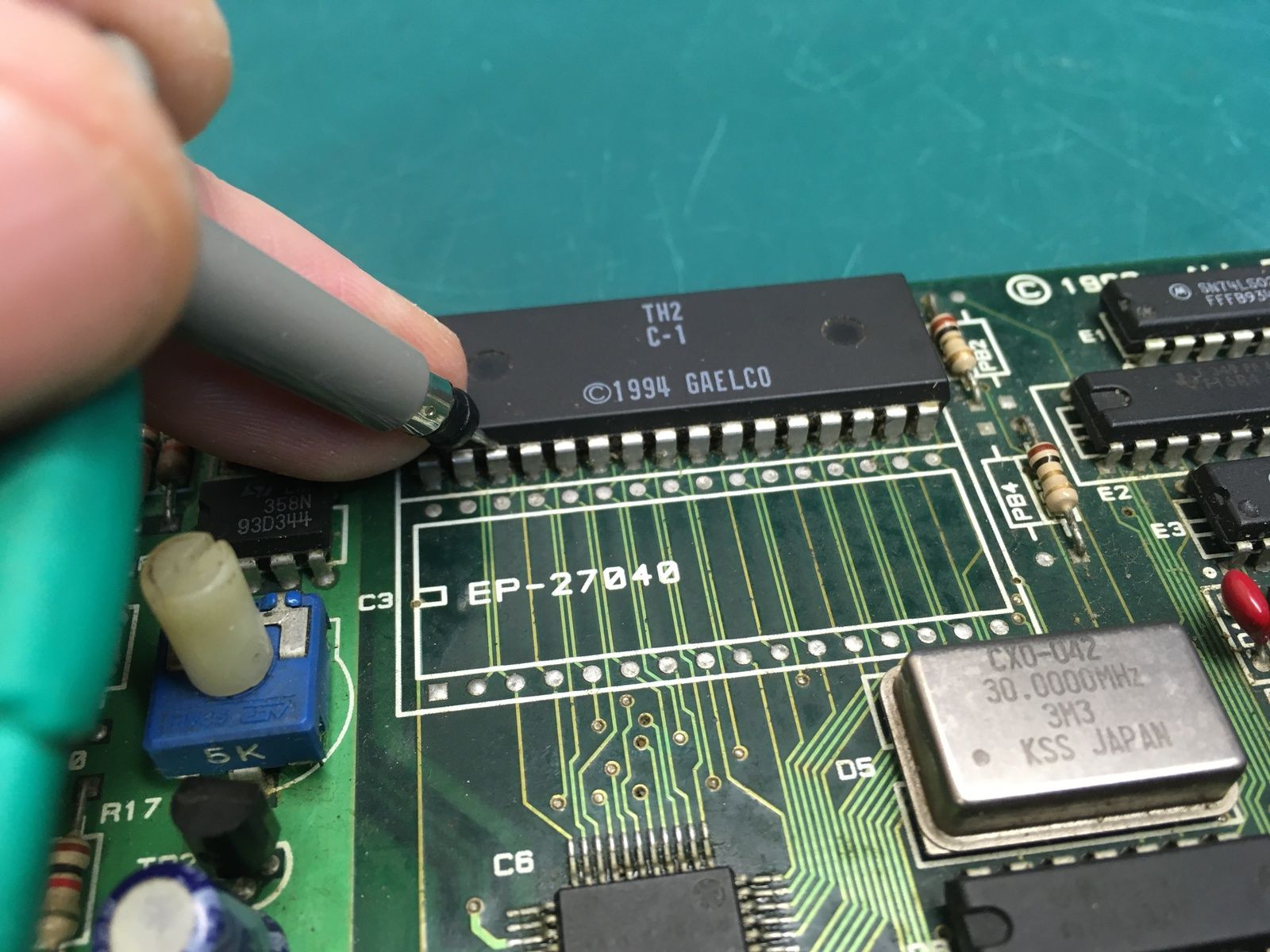

Je sonde le bus adresses de la ROM audio pour me rendre compte que sur certaines adresses il n'a pas de pulsations, le signal reste bloqué en haut :

En premier lieu je suspecte le OKI 6295, c'est un chip audio ADPCM qui est utilisé pour les samples audio. Il tombe fréquemment en panne cela en fait donc une cible toute désignée !

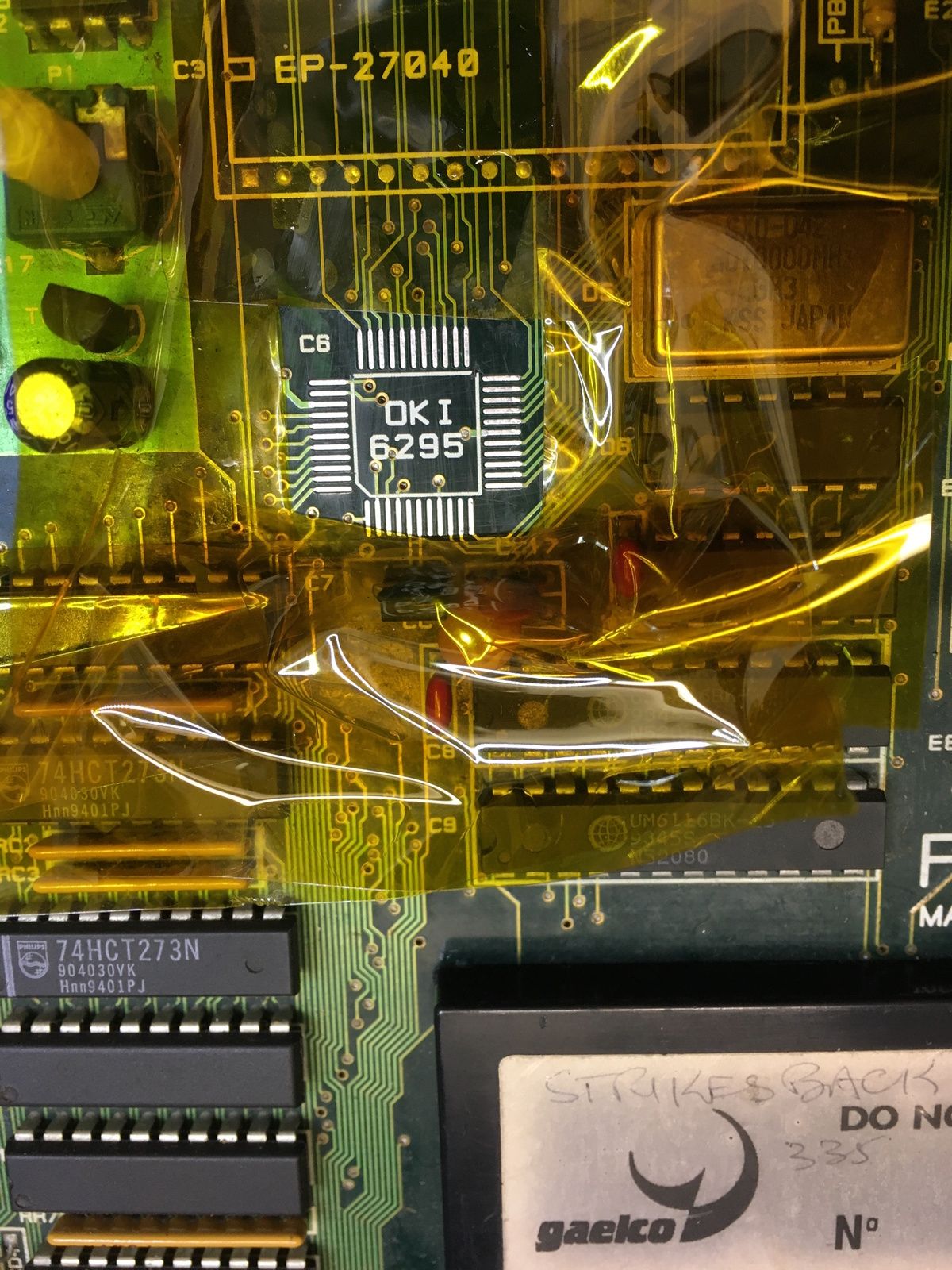

Je le dessoude :

puis le remplace :

Un test :
Problème de son réglé !

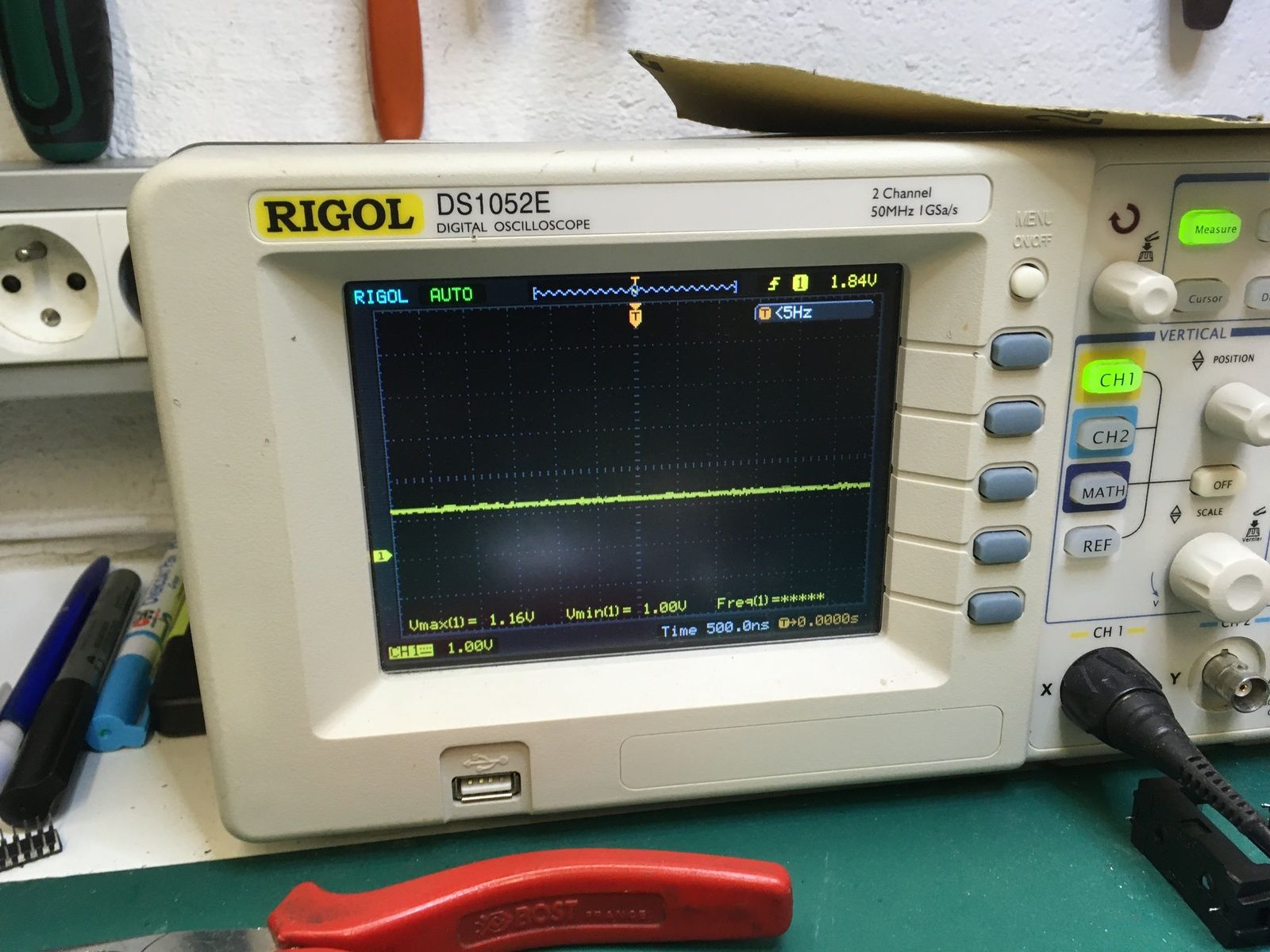

J'attaque ensuite les contrôles du joueur 2 avec le bouton 2 (saut) qui ne fonctionne pas. Le pin 23 du connecteur JAMMA reste bloqué entre deux niveaux :
Ce qui est tout à fait anormal, nous devrions avoir du 5V quand le contrôle est inactif, et pas une tension bloquée entre deux niveau à 1V.

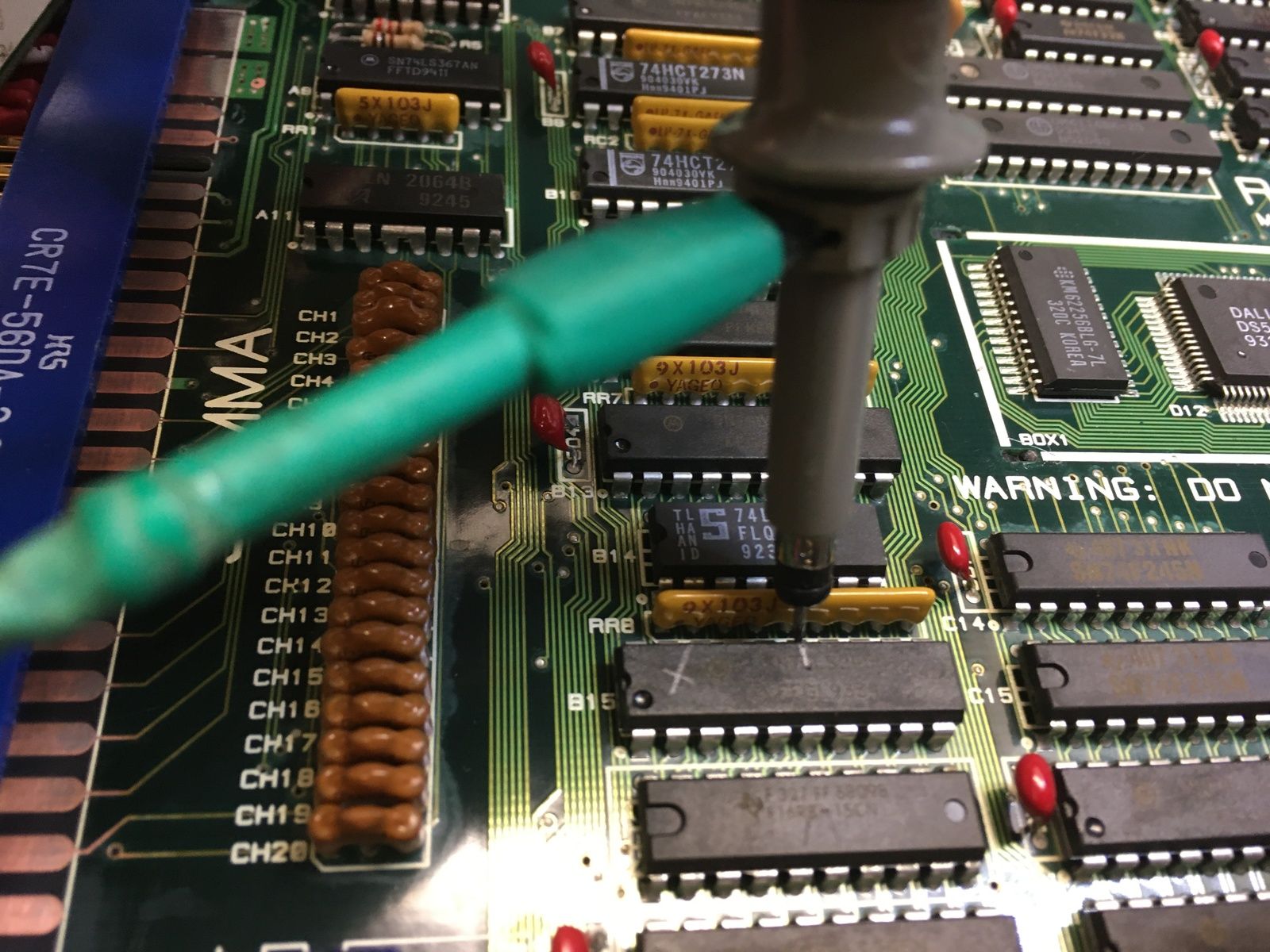

Je remonte le circuit jusqu'à l'emplacement B15 de la PCB :

Je retrouve le signal suspect sur la broche 15 d'un TTL 74LS245 (Octal Bus Transceiver).


Je le remplace et :
Le saut du P2 est de retour !!

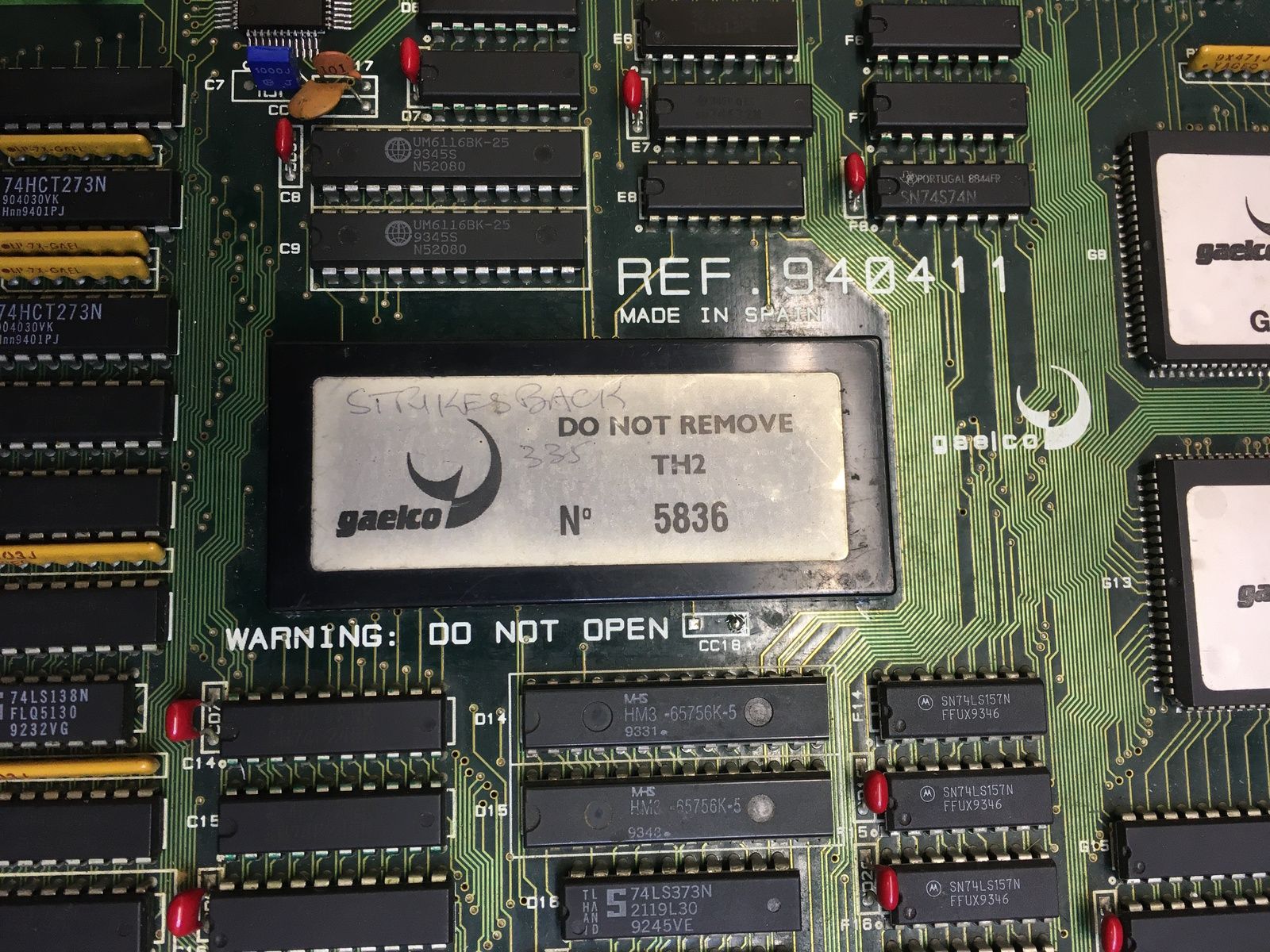

Il ne me reste plus qu'à remplacer la piles suicide du DS5002 :

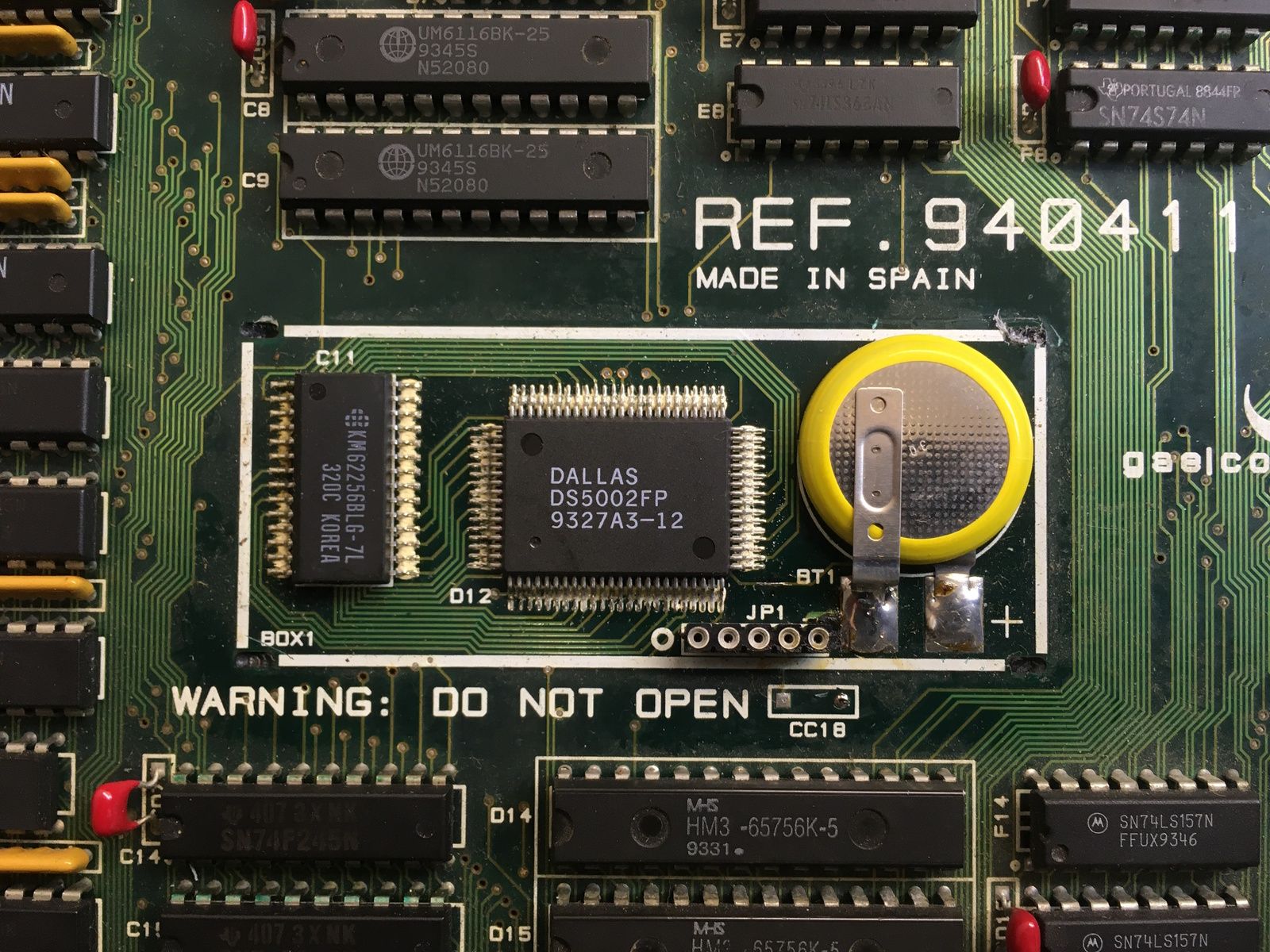

J'ouvre le boîtier :
Puis je monte une pile en parallèle pour remplacer l'ancienne, je précise que cette méthode est brevetée par le M.I.T -> "Montreuil Institute of Technology (93)".

...

Je lance un p'tit test en sifflotant..

...

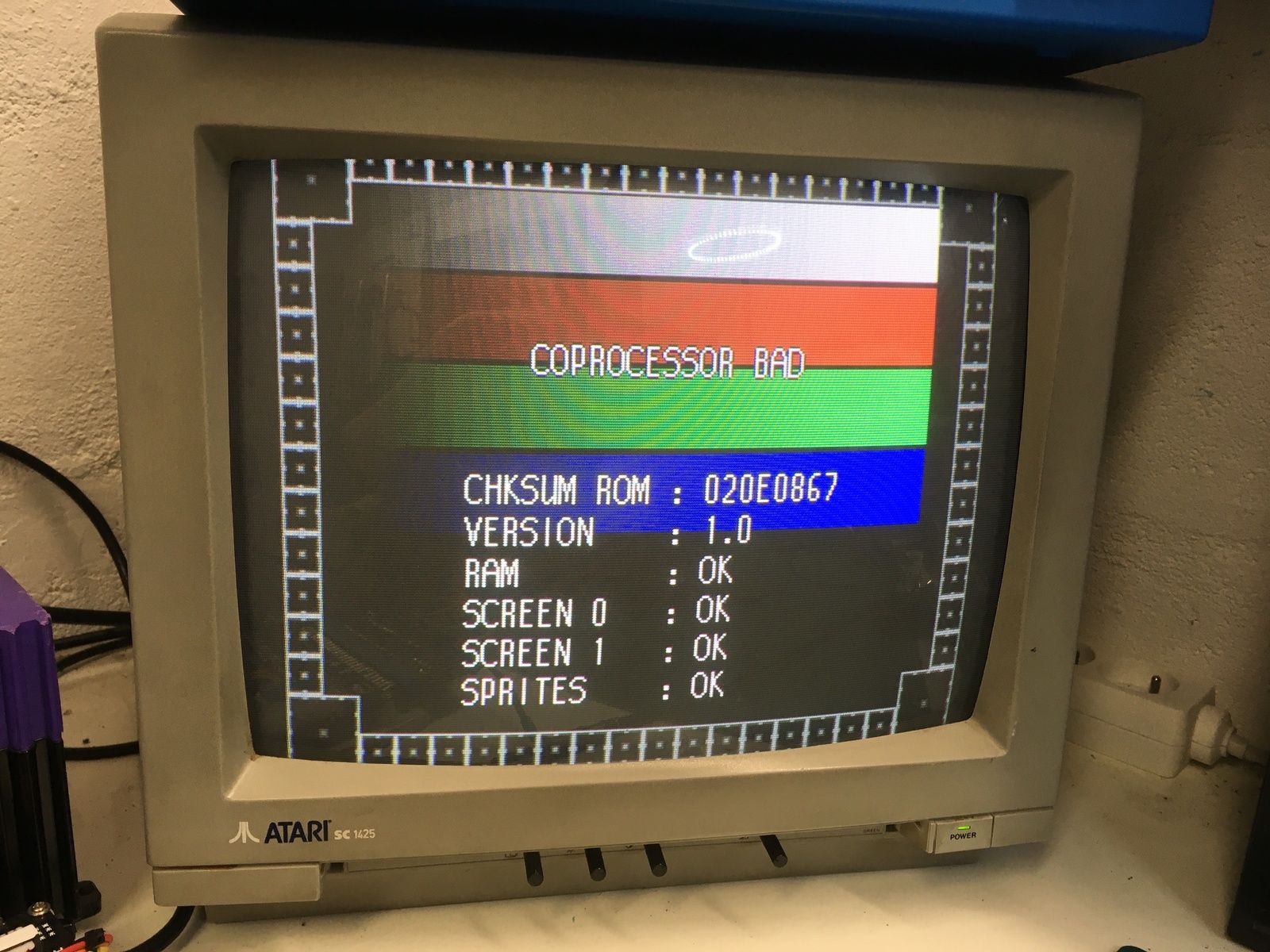

Et là... C'est le drame :
Les données présentes dans la mémoire du DS5002 sont envolées ! Le jeu est donc suicidé...

Fuuuuuu....

Du coup je me retrouve obligé de vous faire un petit tuto ->ici<-

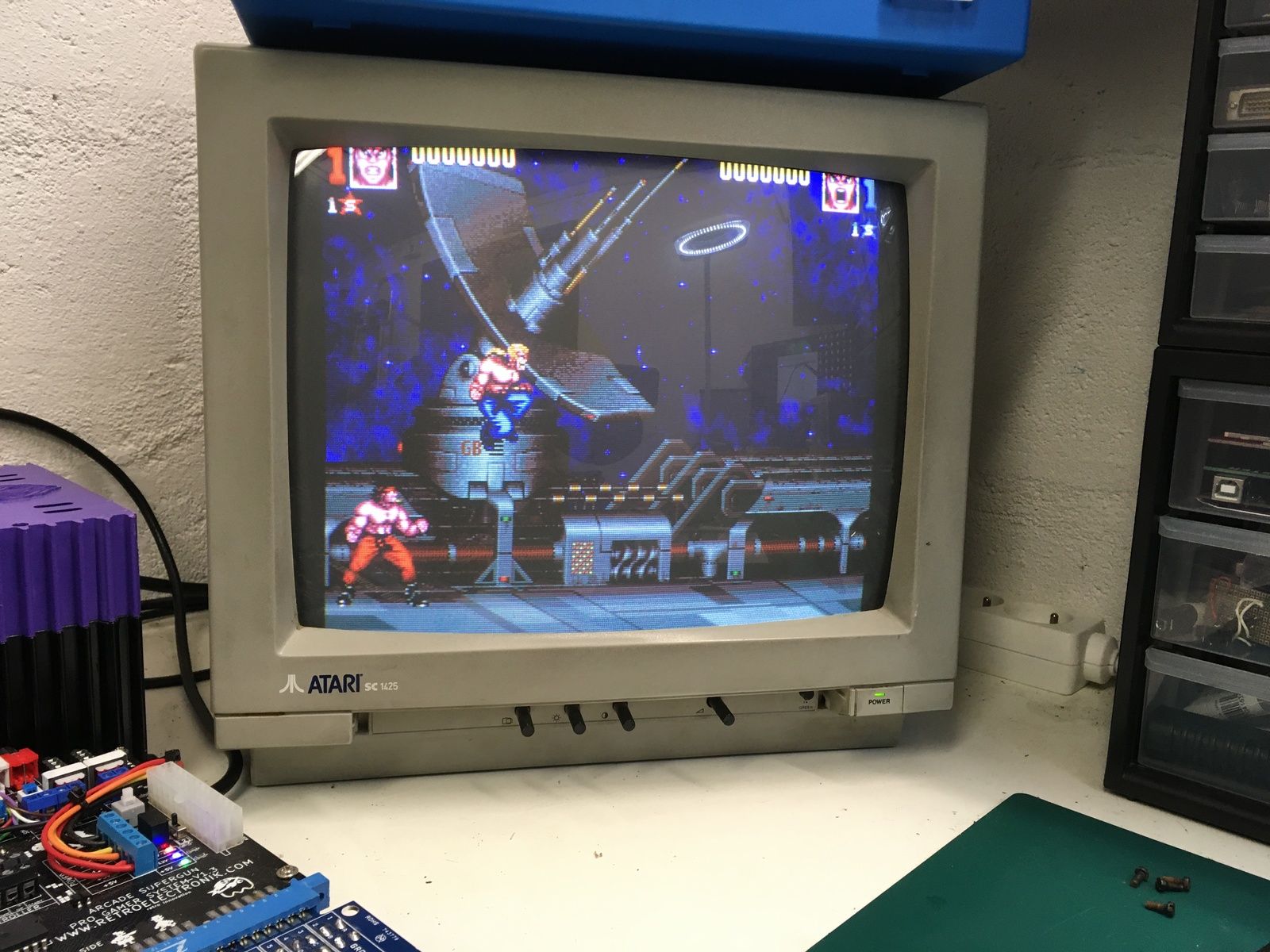

Une fois désuicidé le jeu repart comme en 40 !

Reste plus qu'à faire une beauté a cette PCB :
