Taito F3 - Taito

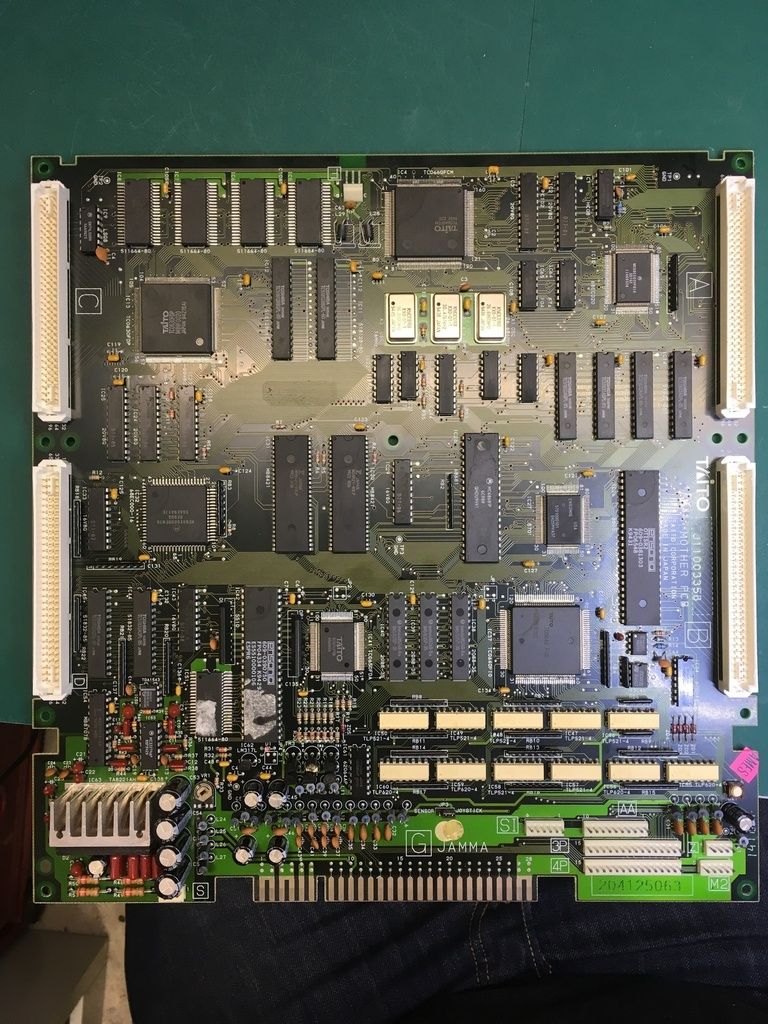

Une carte Mère Taito F3 :

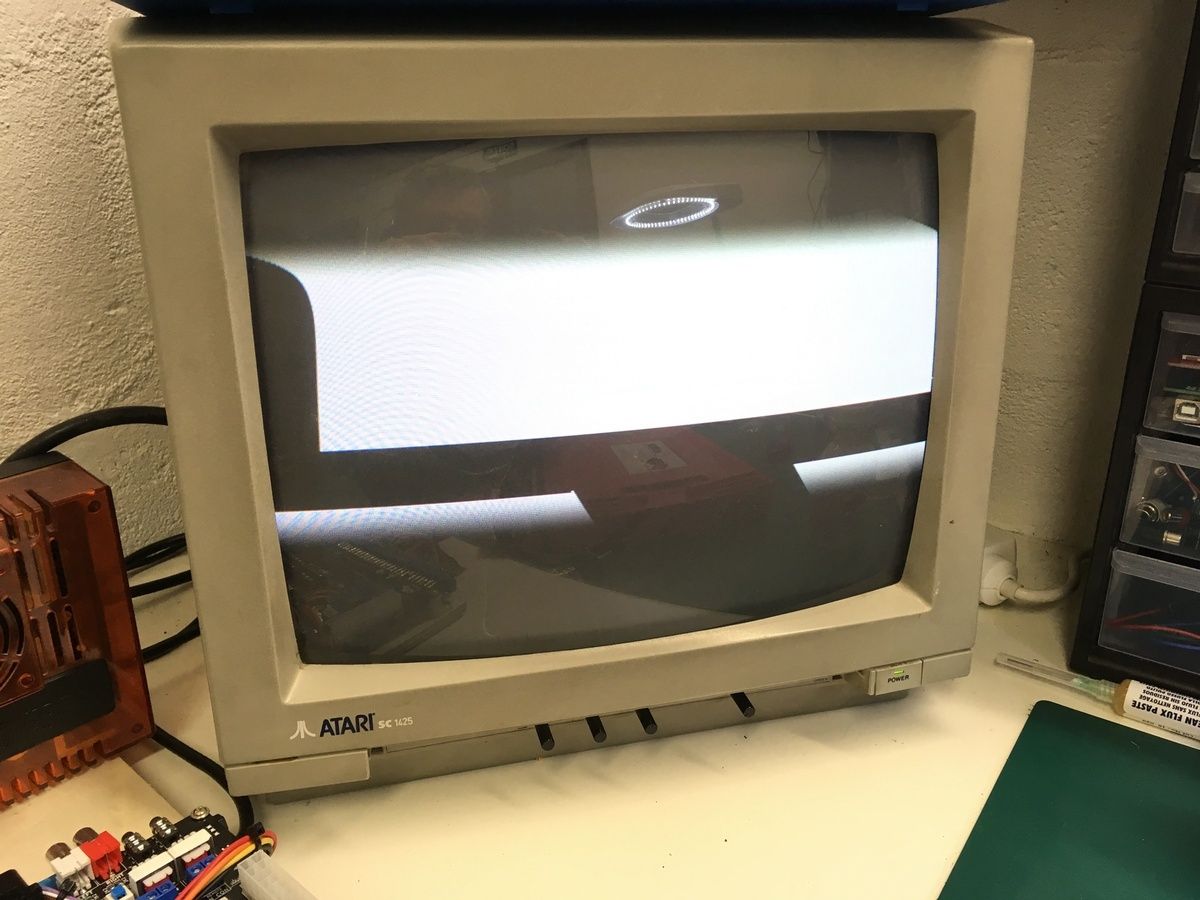

Aucun boot juste un affichage en vrac :

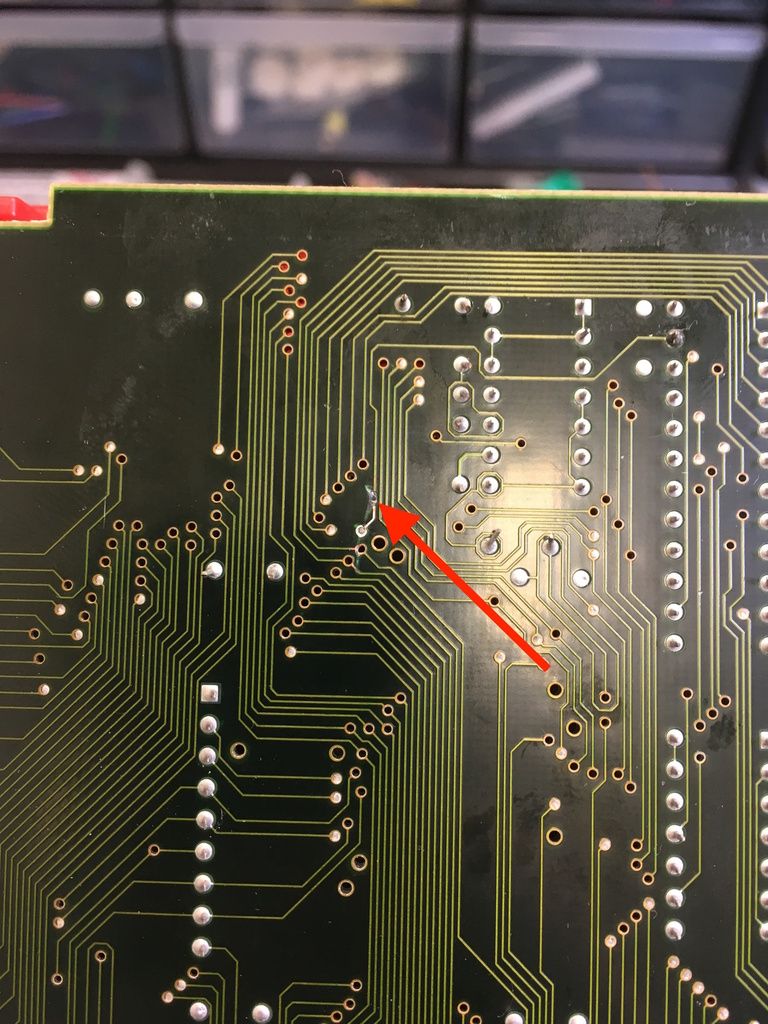

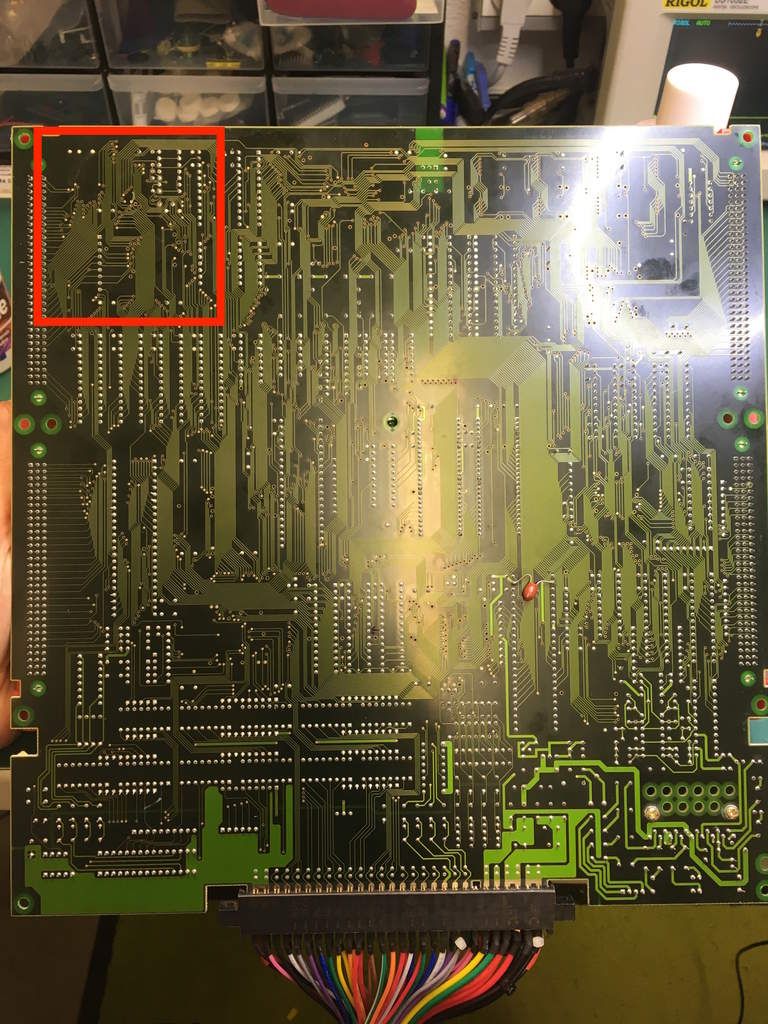

Je commence par une inspection visuelle de la carte, et voici sur quoi je tombe du coté des soudures :
Cette PCB a ramassé des coups !
je patche ça :
et :
C'est mieux, mais on est encore loin du résultat espéré...

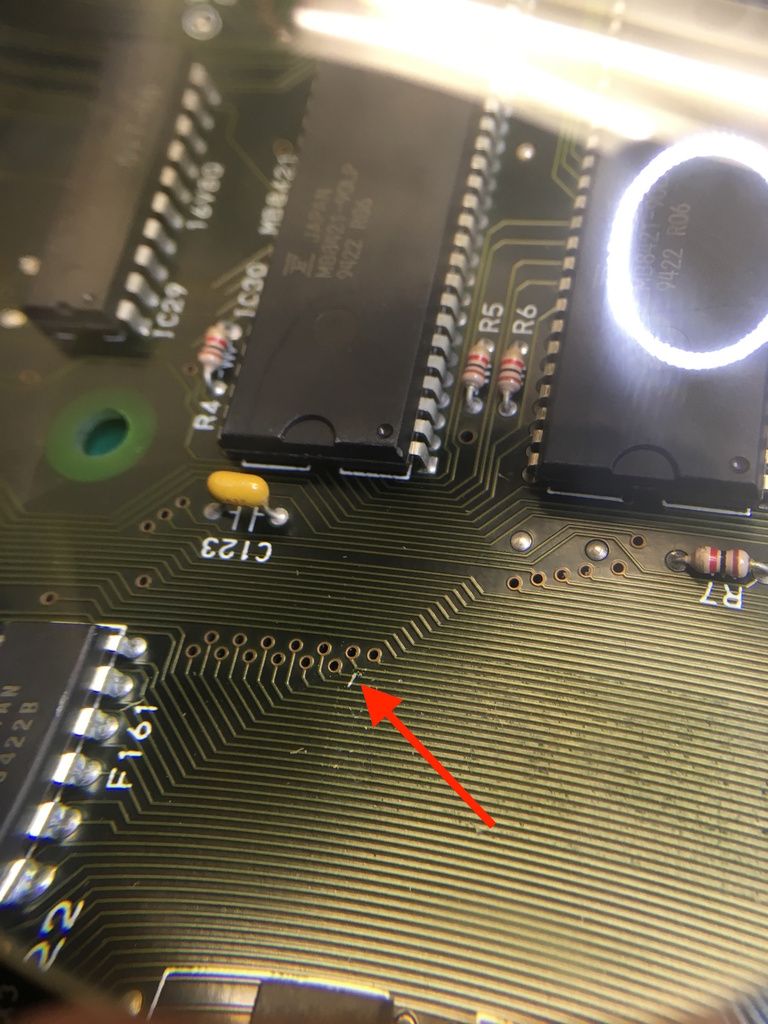

Je continue mon inspection côté composants, puis finis par tomber sur ça :
C'est pas gros...

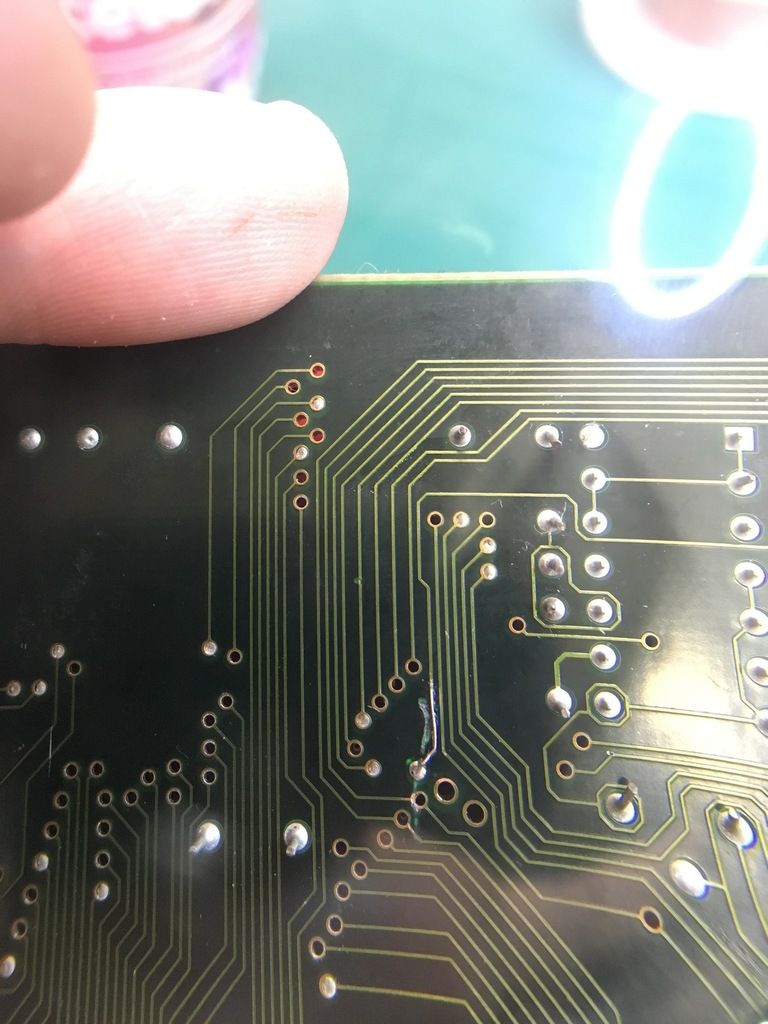

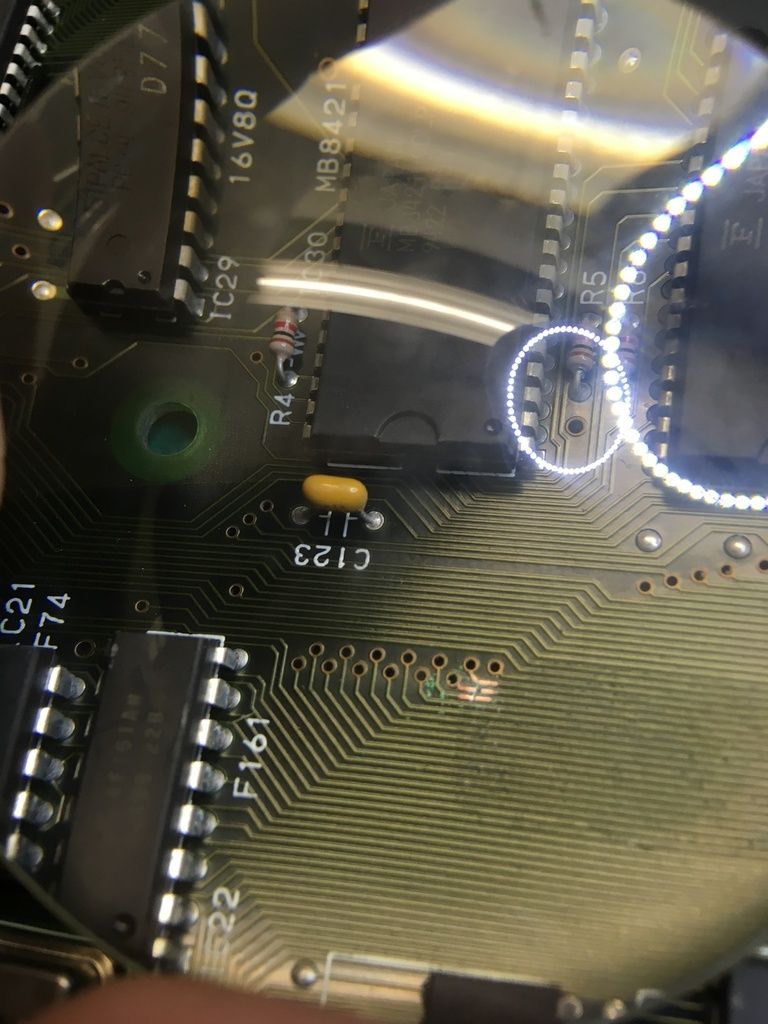

Une fois le vernis gratté on voit mieux l'ampleur des dégâts :
Je strape tout ça et lance un test :

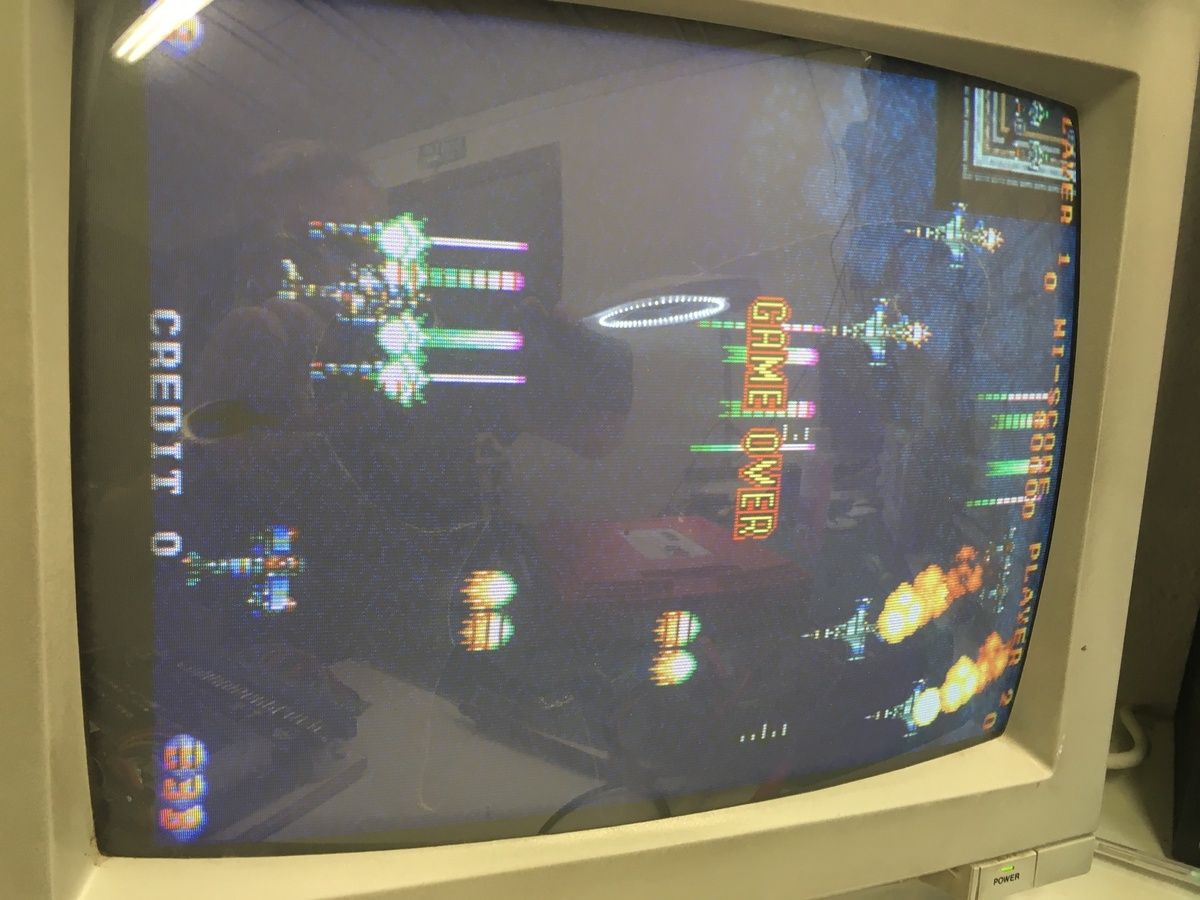

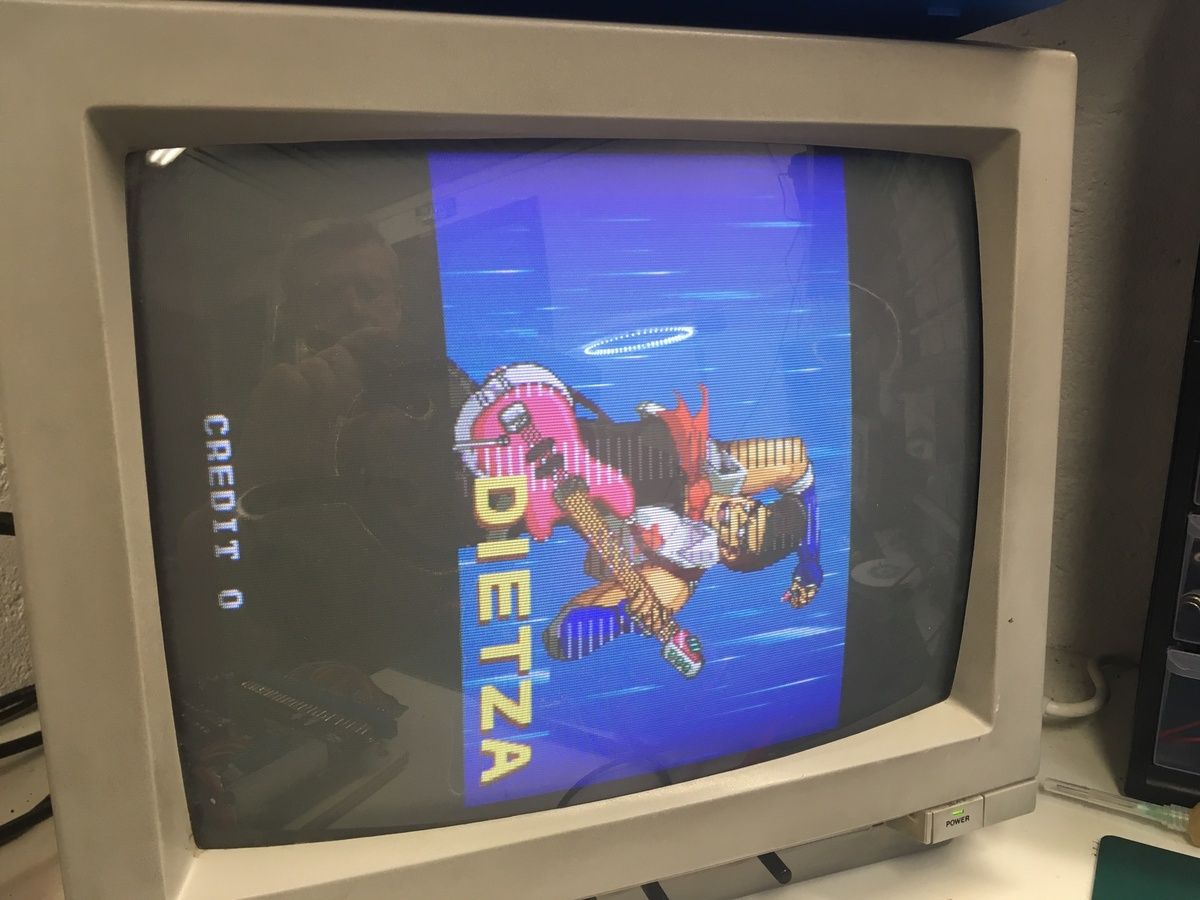

C'est mieux, mais les sprites sont striés de lignes.

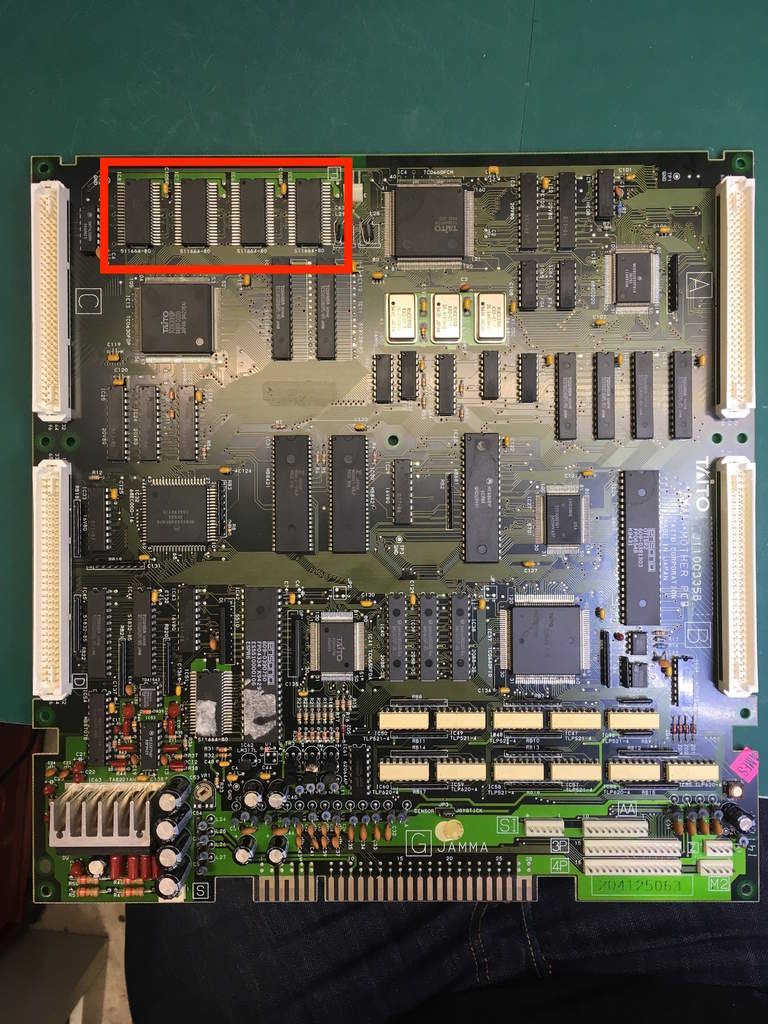

J'oriente donc mes recherches vers le circuit concerné :
Je ne trouve absolument rien ! Aucun signal suspect, pas de soudures sèches, pas de coupure de continuité, ni de court circuit, rien !
Il reste donc deux hypothèses vu le peu de composants dans ce circuit :

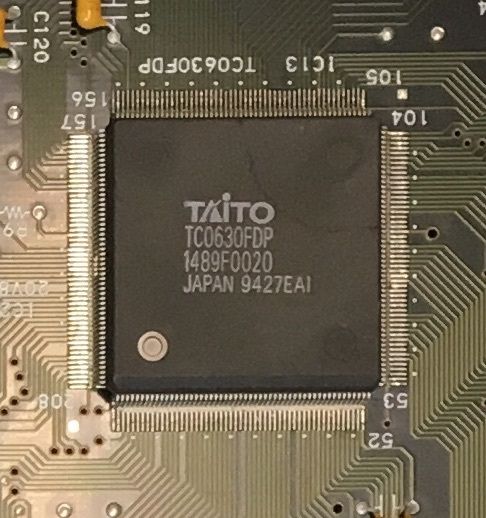

- Le custom chip du circuit (TC0630FDP):
Ce qui serait la panne la plus problématique...
- Ou sa RAM :
Je m'attaque à la RAM un peu au hasard vu qu'à l'oscillo je ne vois rien, et que ce système n'offre pas de self test pour ses RAM...
Ce sont des RAM de 1Mbits (64x16), compatibles "511664". J'entreprends de les remplacer par groupe de 2.

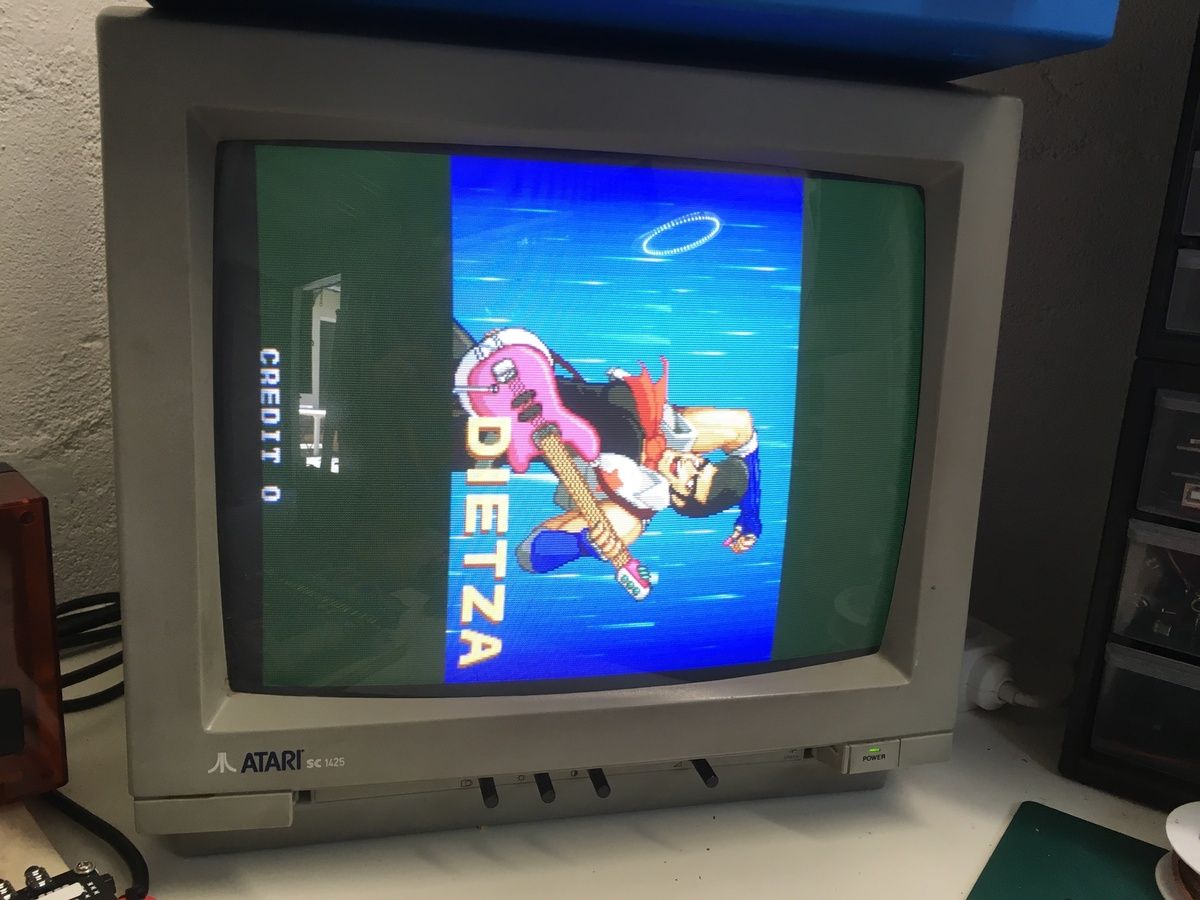

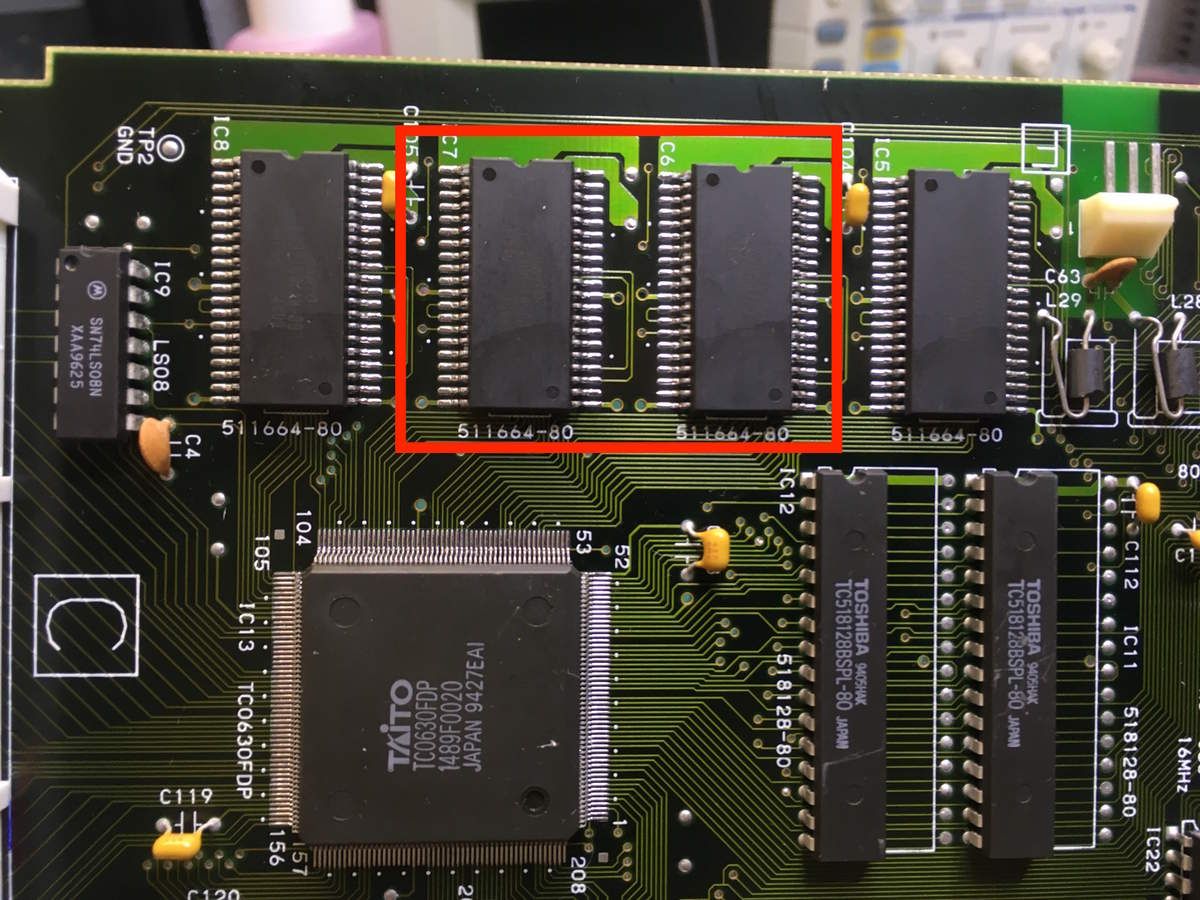

C'est finalement en remplaçant les deux RAM ci-dessous que le dernier problème a été résolu :
