Commando - Capcom
Une PCB de Commando confiée par Darksoft. Le jeu ne démarre pas, pas de son, juste en bel écran noir !

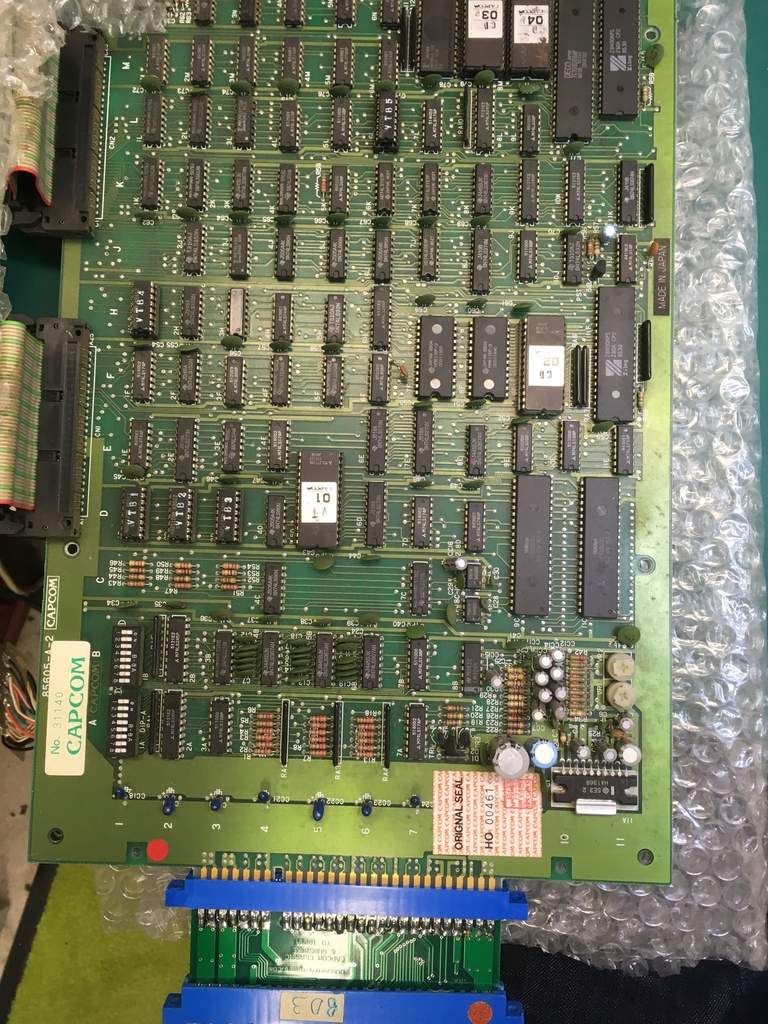

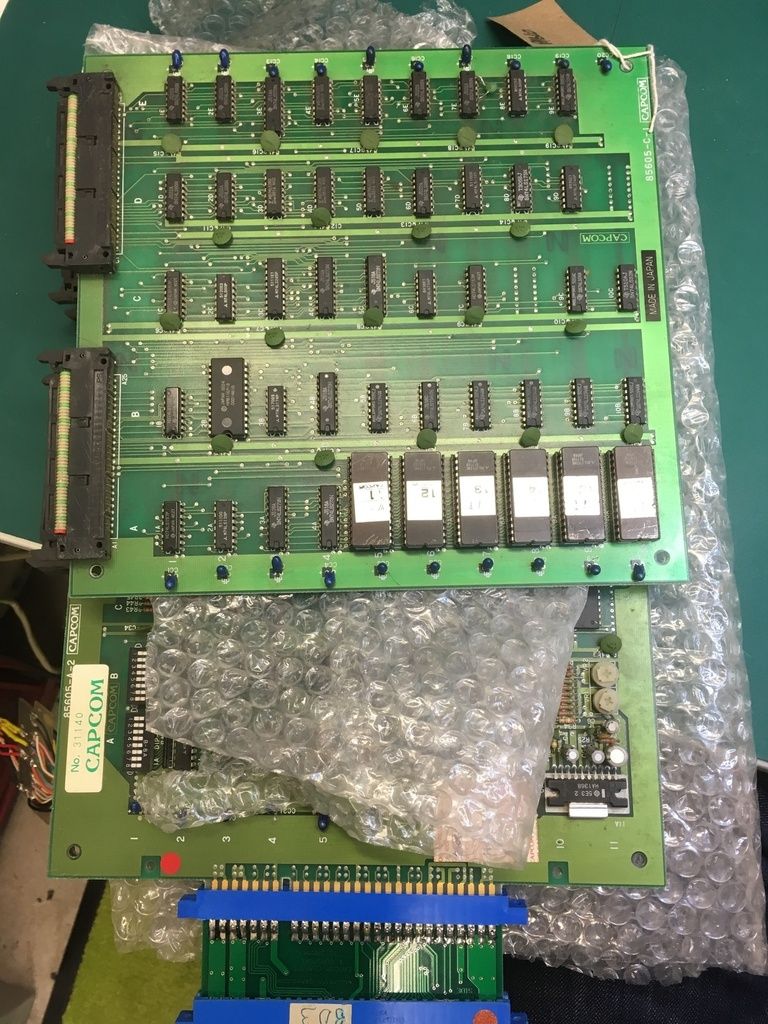

La PCB est en très bon état, pas de trace de réparation, d'oxydation, ou de choc, juste un peu de poussière :

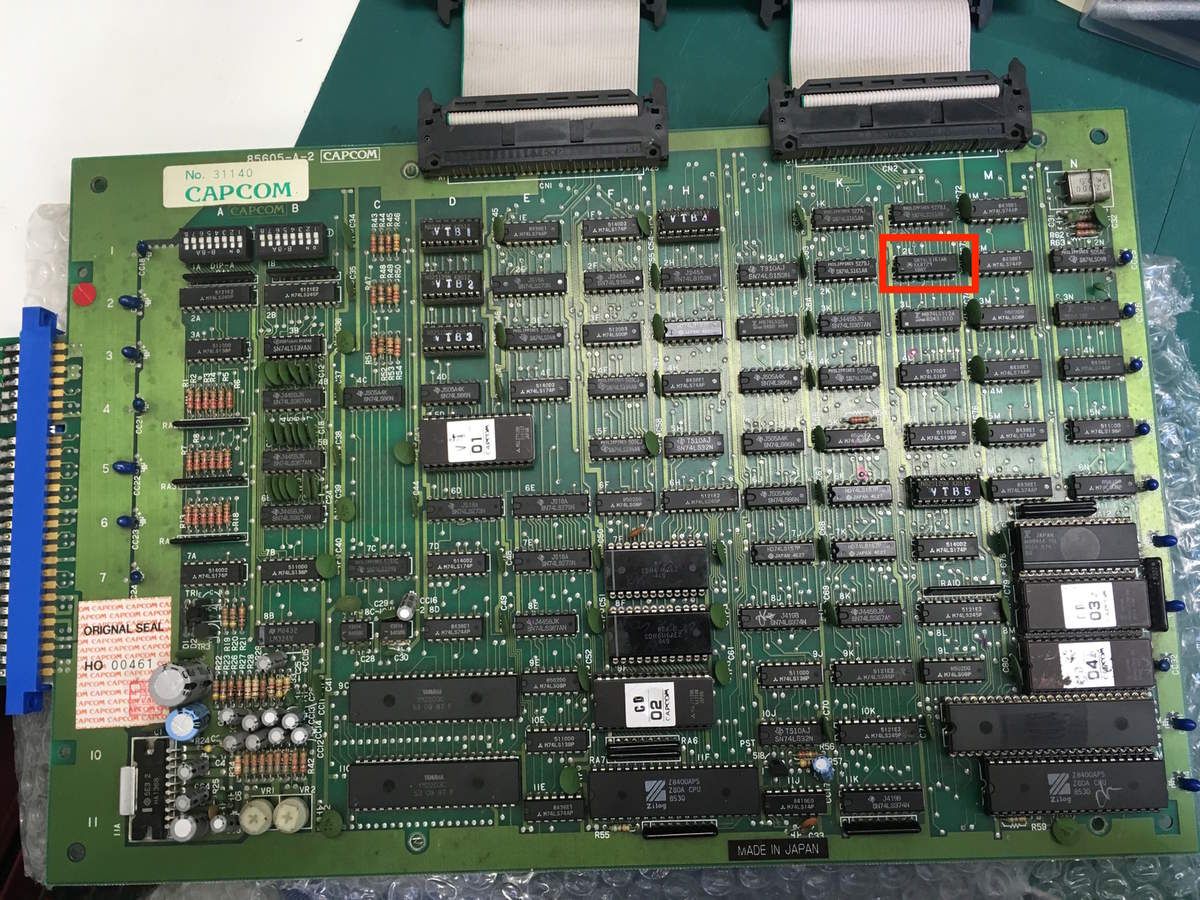

Vu que le jeu ne démarre absolument pas, je vais commencer par m’intéresser à la partie CPU principal sur la carte B (au millieu) :

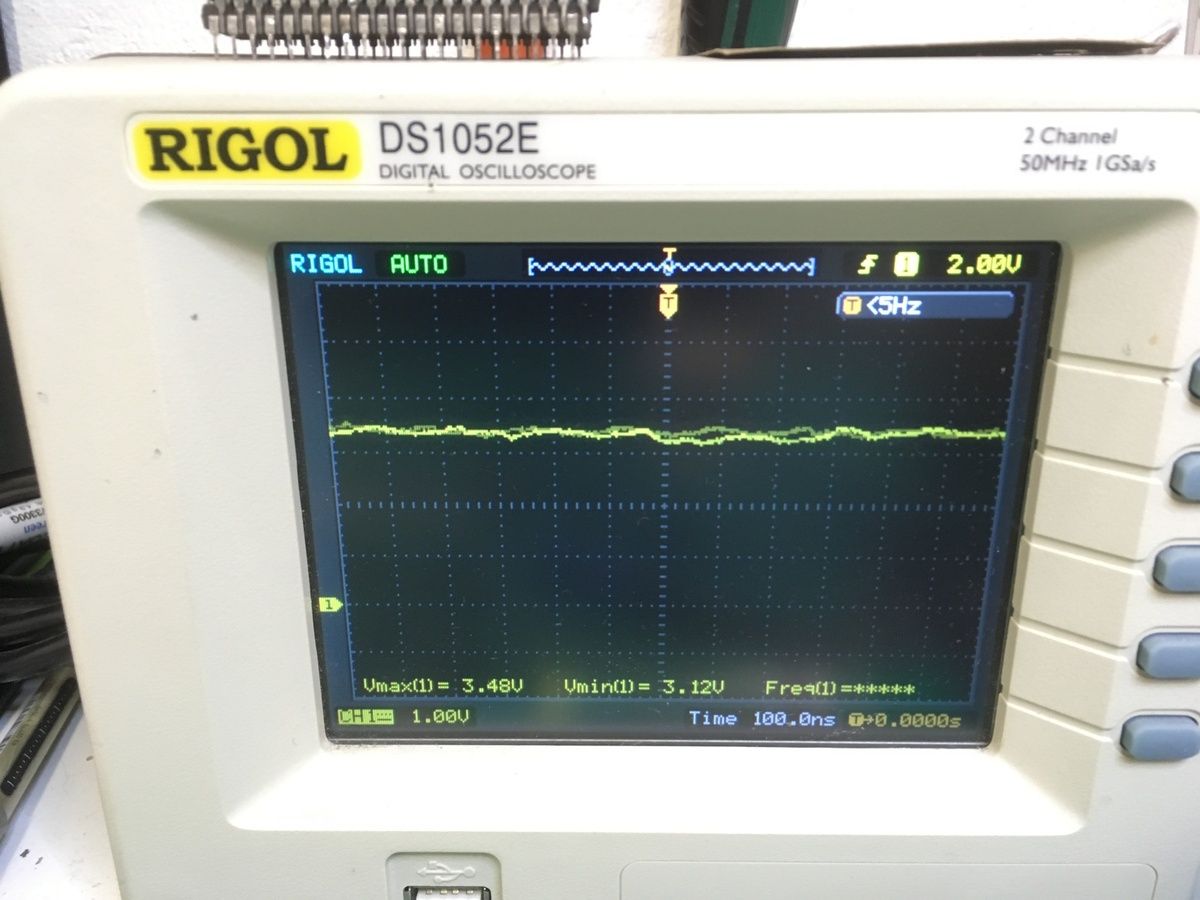

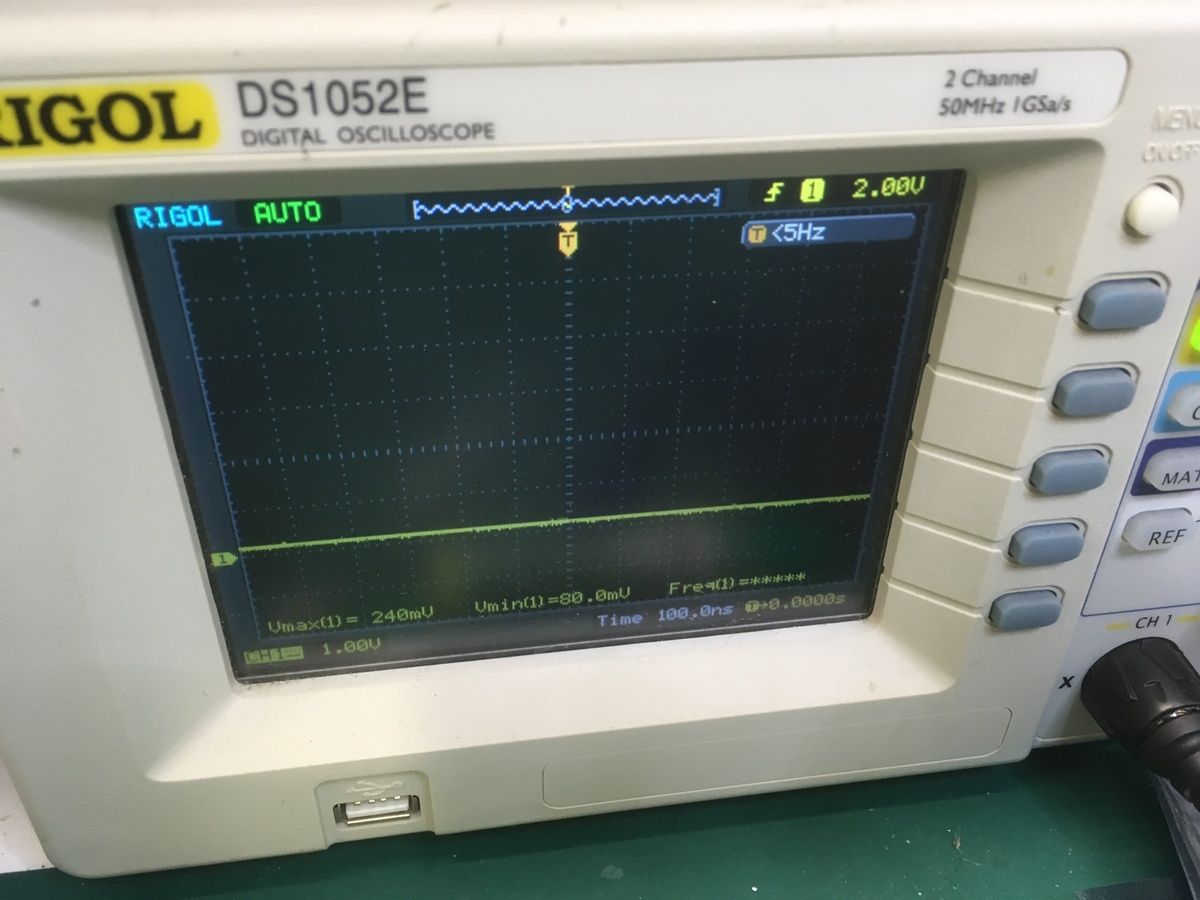

En sondant les TTL à l'oscilloscope je tombe sur une anomalie à la sortie "A" d'un compteur binaire emplacement 2L :
Plutôt suspect comme signal !

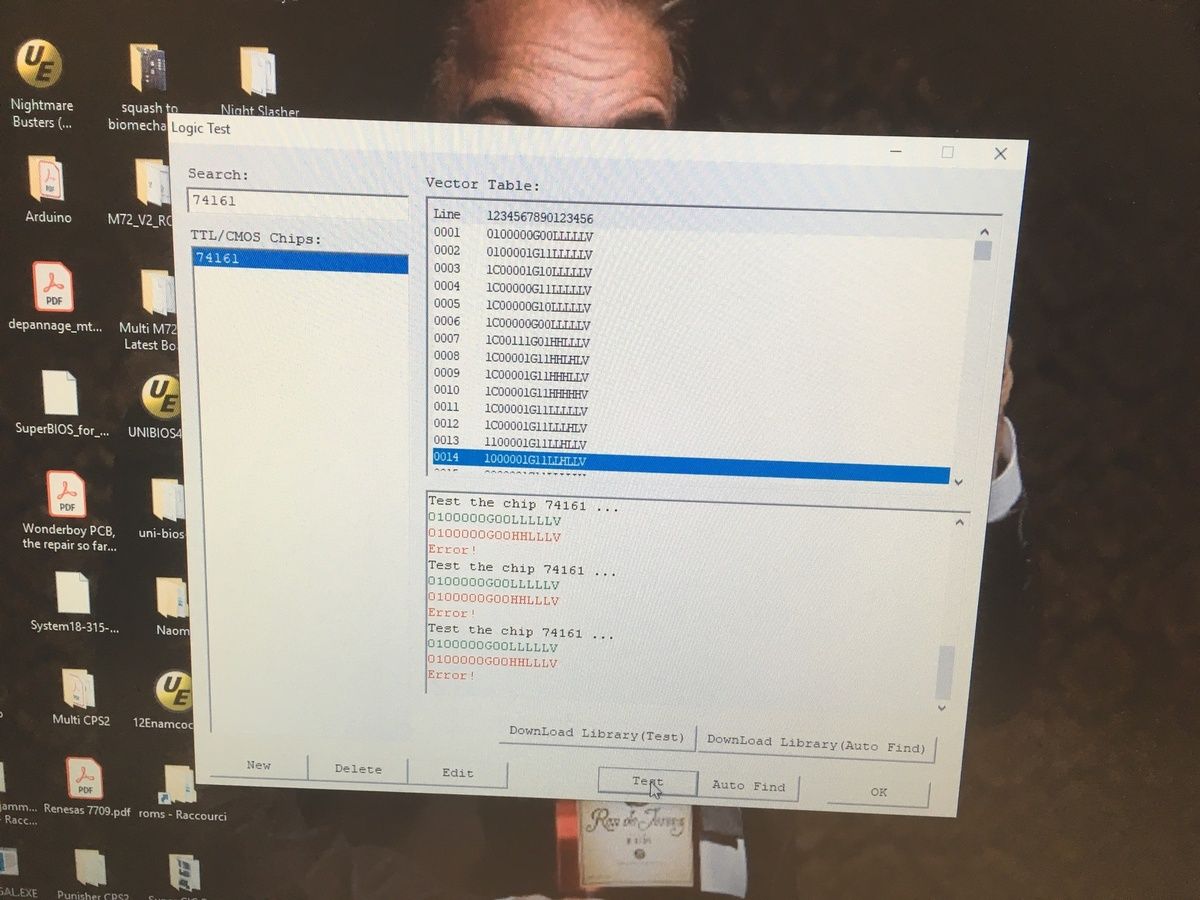

Je dessoude ce TTL et le passe au testeur logique :
Toutes ses sorties sont dans les choux !

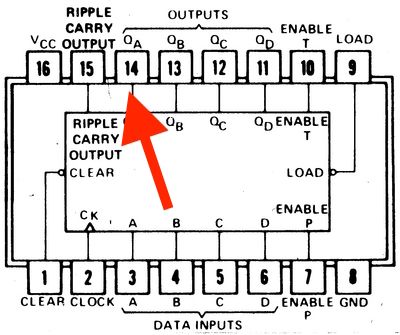

Le compteur binaire à pour fonction d'incrémenter une valeur (en entrée) de n+1 à chaque top d'horloge.

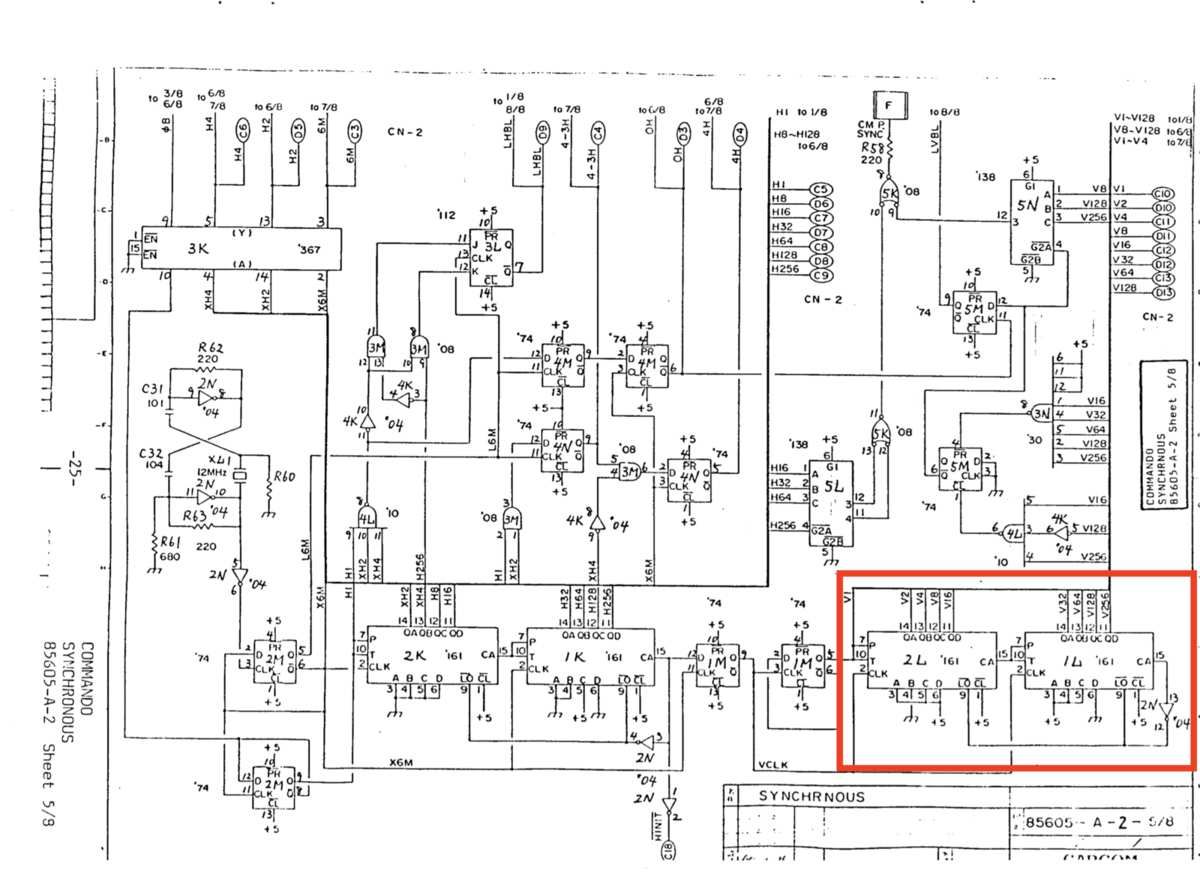

Ce compteur fait parti du circuit de synchronisation, et il fonctionne en parallèle avec un autre compteur pour former un mot de 8bits :
Je le remplace et :

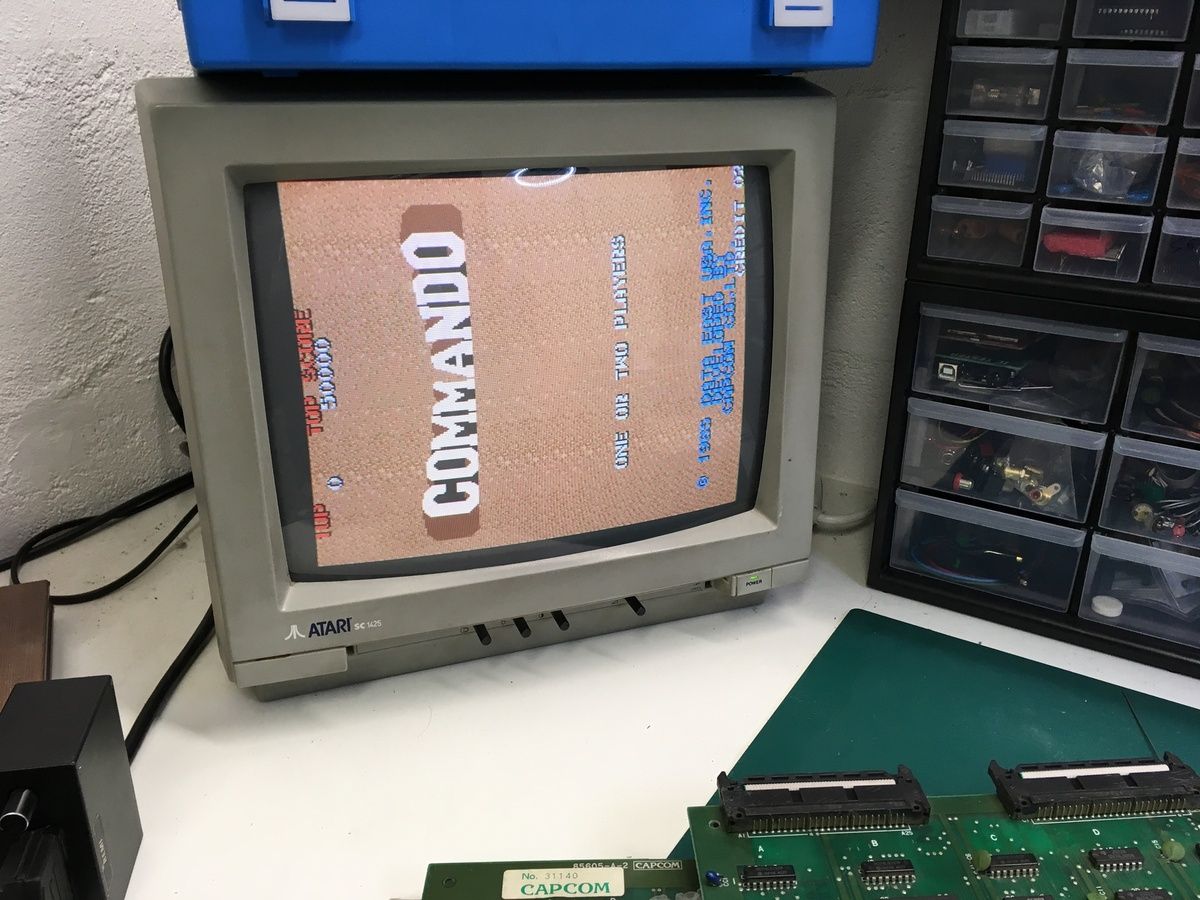

C'est nettement mieux ! Enfin un démarrage.

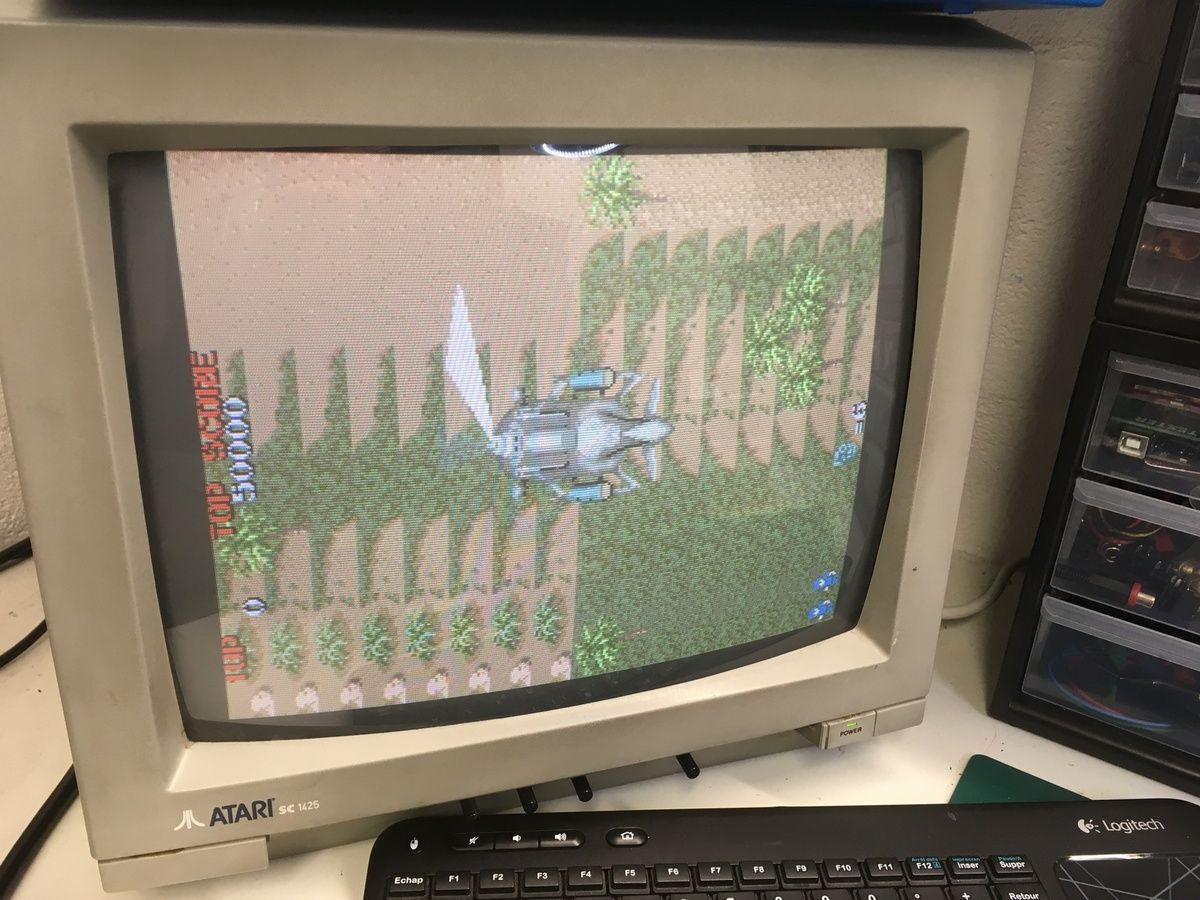

Tout semble OK, sauf qu'en lançant une partie :
Les décors n'apparaissent pas dans le bon ordre...

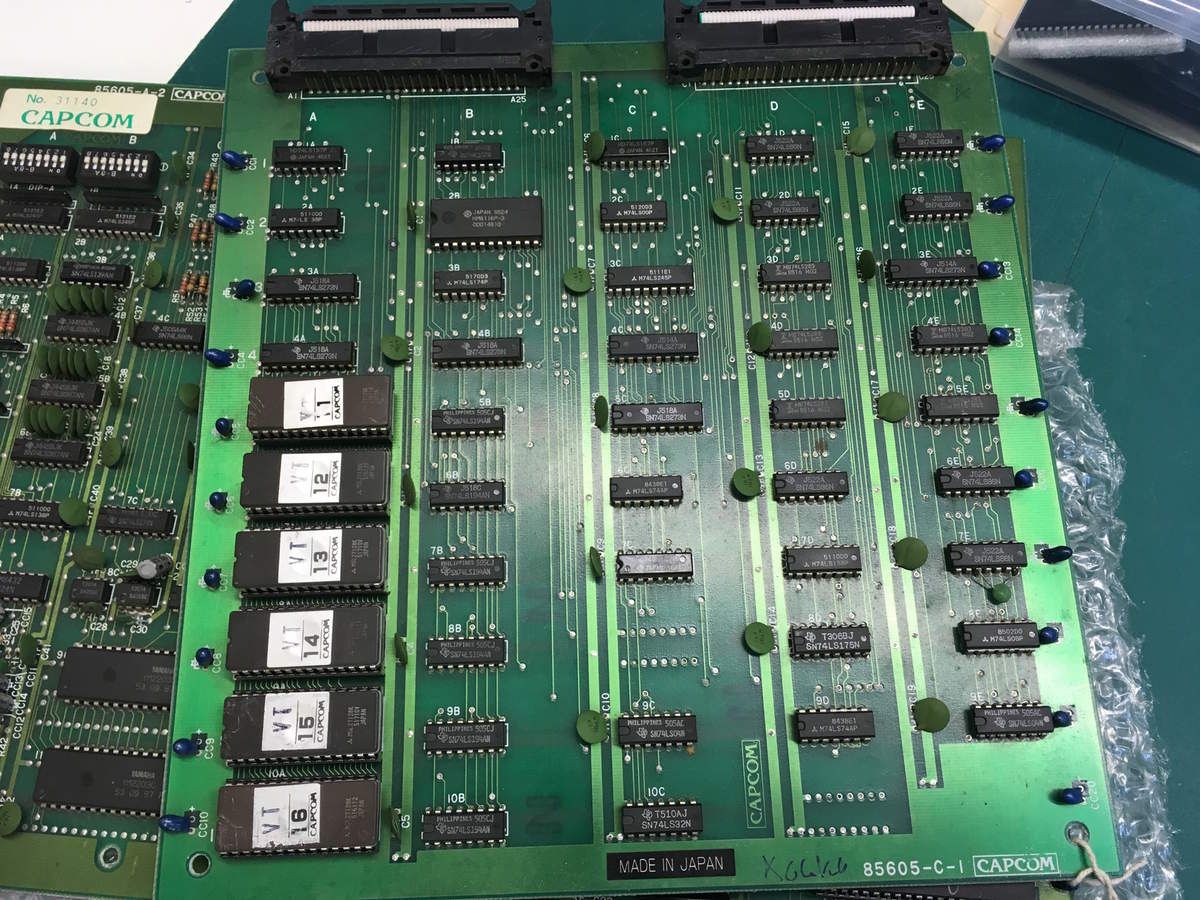

Le circuit de traitement des décors se trouve sur la carte C (au dessus). heureusement elle n'est pas très grande, ça devrait aller vite :

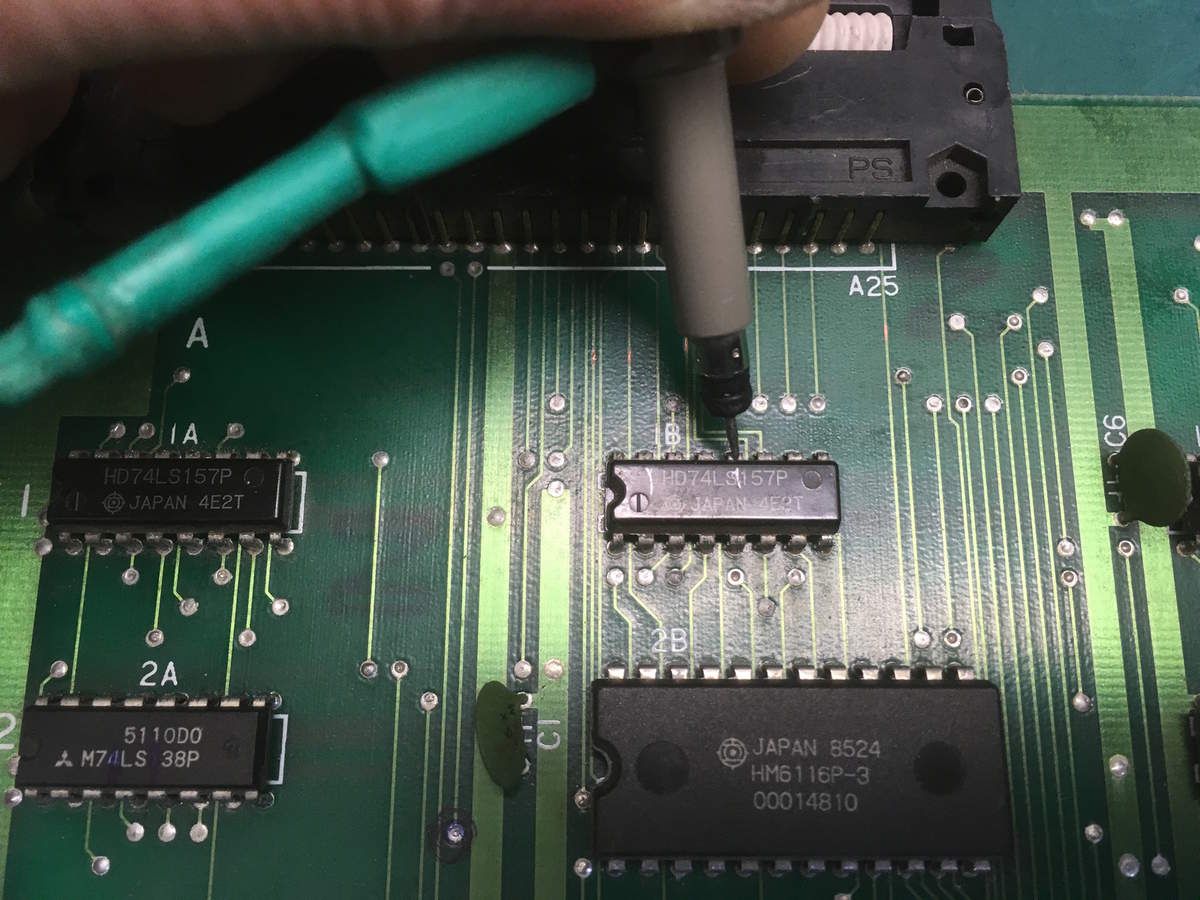

En sondant le bus d'adresses, je tombe sur un multiplexeur (74LS157) emplacement 1B, avec a une sortie qui reste bloquée à 0 :

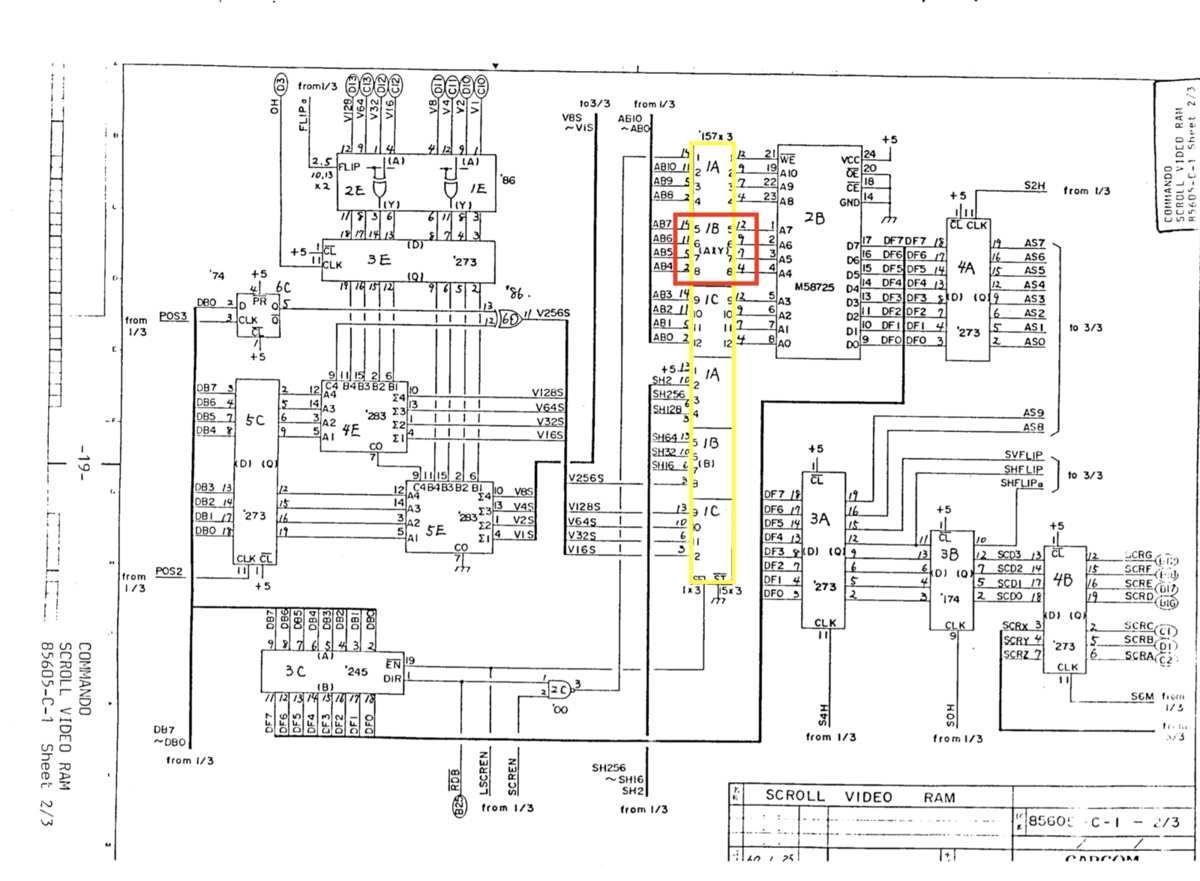

Ce multiplexeur sert à décoder des adresses pour la RAM vidéo du scrolling :
Je remplace ce TTL et :
Un Commando qui repart en guerre !
