Magical Crystals - Kaneko

Publié le par Seb

Un Magical Crystals confié par Zamoth. Le son est très faible.

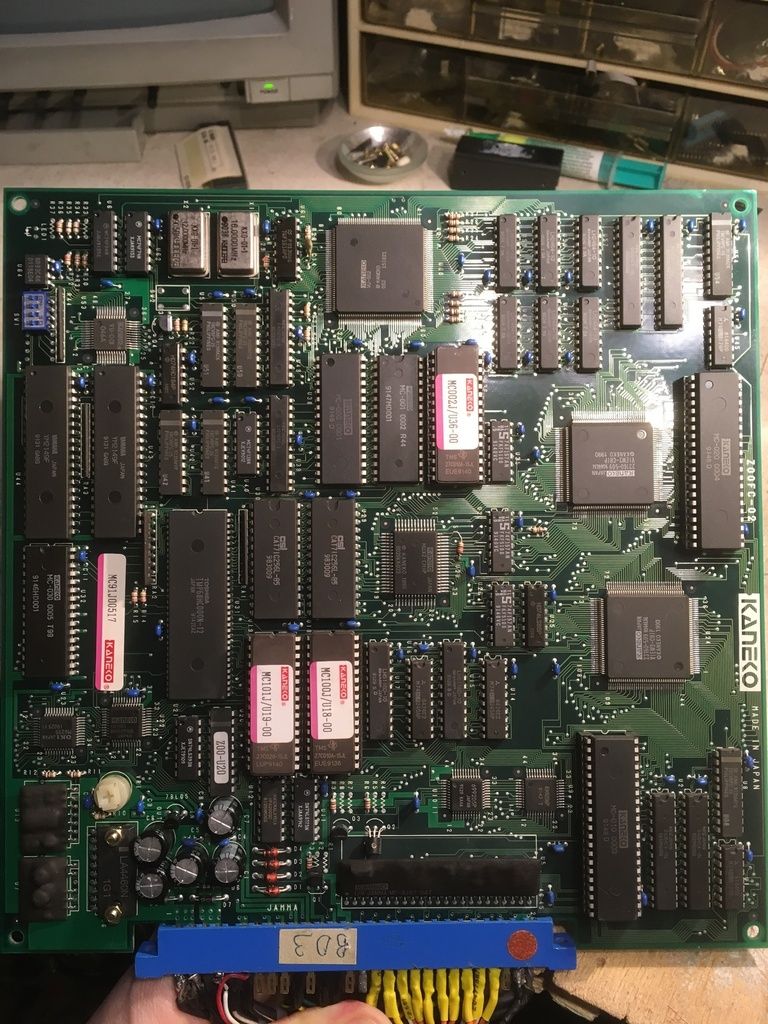

Cette PCB est pratiquement neuve :

J'oriente mes recherches dans le circuit d'amplification audio :

Rien à signaler avec l'ampli et les condensateurs radiaux.

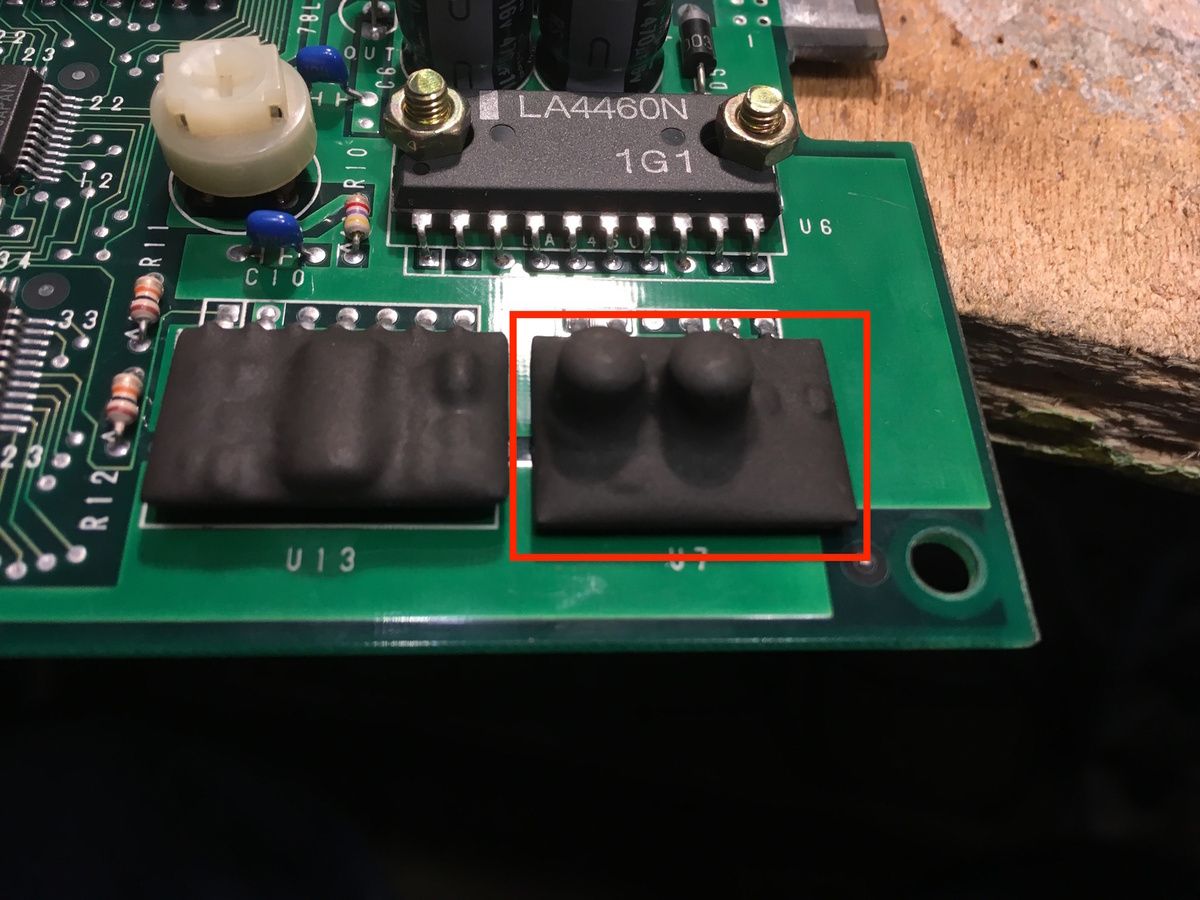

Une petite PCB enrobée de résine attire mon attention :
On devine facilement la présence de deux condensateurs électrolytiques aluminium CMS cachés sous une épaisse couche de résine noire.
Cette petite carte me rappelle les soundboard Konami. D'autant plus que la panne est identique à celle d'une soundboard Konami avec des condensateurs HS.

J'entreprends de la décapsuler pour confirmer mes soupçons :
Ce circuit est estampillé "PX4460".

Pour décaper cette résine je vais utiliser ce décapant que l'on trouve facilement sur Amazon :

Vu la couche de résine il va falloir mettre le paquet ! Je trempe directement le circuit dans le pot de décapant pendant une nuit.
A la sortie du décapant la résine est toujours là, mais elle est devenue extrêmement friable, il ne reste plus qu'à la gratter :

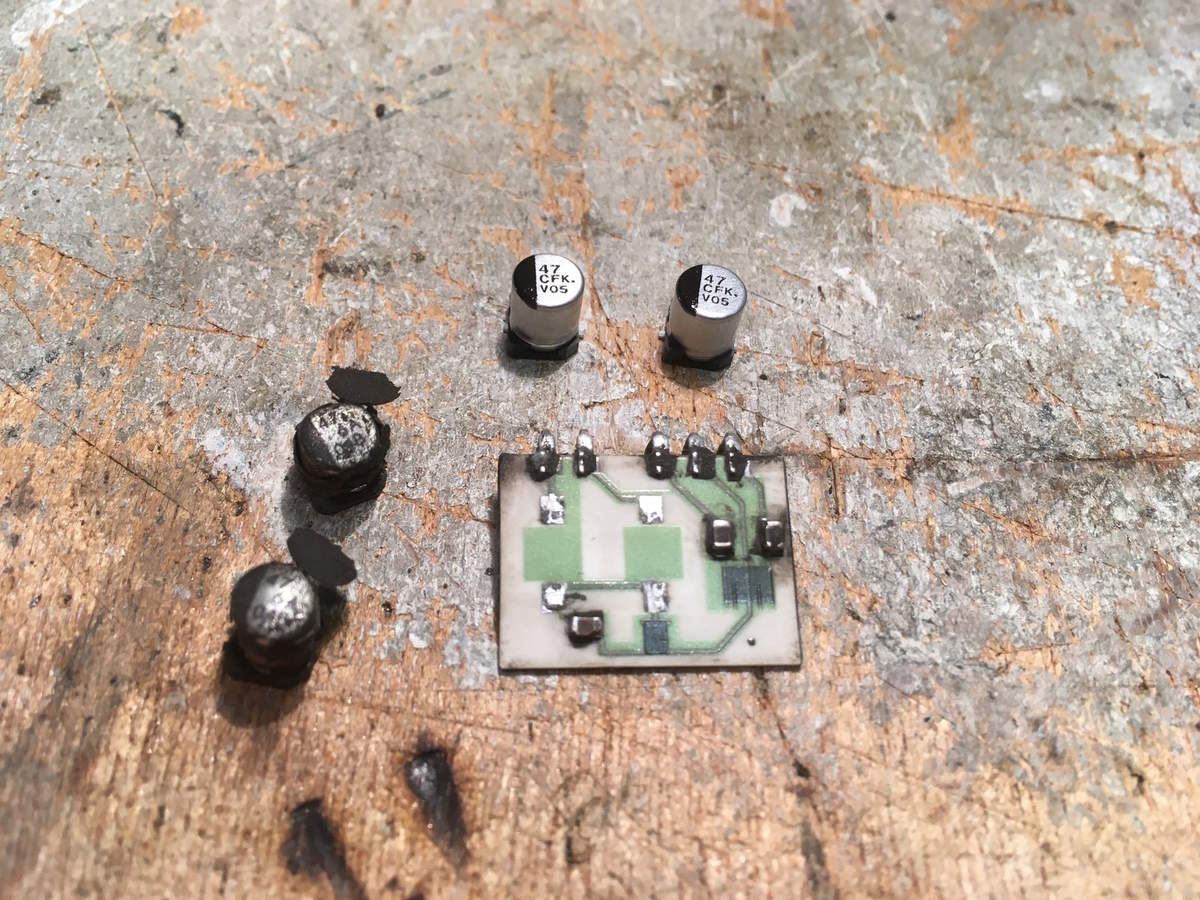

Deux condensateurs CMS de 47uf apparaissent sous la résine, maintenant il faut les remplacer.

2X Condensateur Électrolytique aluminium CMS de 47uf 16V avec un diamètre max de 5mm :


Le volume du son est maintenant normal !

Je conseille de protéger ce petit circuit pour éviter l'altération des résistances en graphite ci-dessous :
