Linker 2 bornes

Je vous fais un petit tuto de mon câble que je me suis fait il y a quelques années pour linker 2 bornes entre elles.
J'essaie toujours de faire en sorte que se soit très facile à l'utilisation, même si à la conception c'est un peu plus difficile.
Le but étant de pouvoir linker n'importe laquelle de mes bornes en moins d'une minute.

Pour cela il va vous falloir:
Un connecteur Jamma 56 pins
Deux connecteurs FINGERBOARD 56 pin
De la barrette sécable
De la gaine tressée extensible
Du câble 0.14mm²
De la gaine thermorétractable

Pour ma méthode il est nécessaire d'avoir un kick harness CPS2 sur les 2 bornes, après libre à vous de trouver un autre moyen si cela ne vous convient pas ;)

Donc pour faire se câble, on va ponter:
Tout les controls Player 2
Le son
La vidéo
Les coins
Le service menu

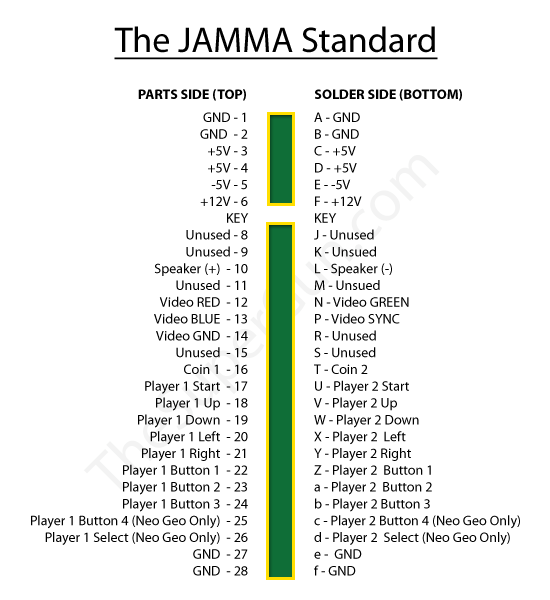

On se sert du pinout jamma trouvable partout sur le net ci-dessous

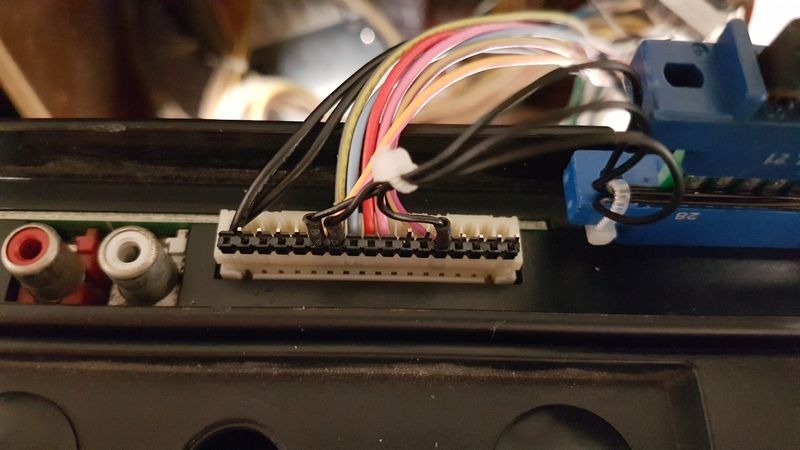

Et pour les boutons 4 / 5 / 6, je les récupère directement du kick harness CPS2 déjà câblés sur toutes mes bornes, avec la barrette sécable pluggée directement dessus ;)

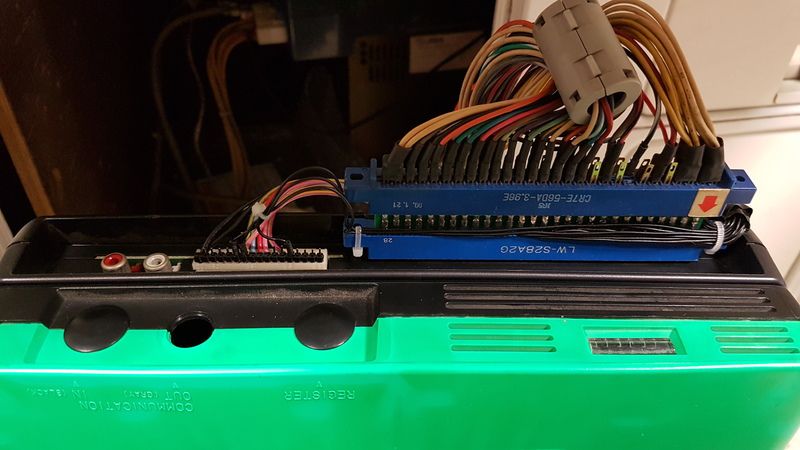

Photo de la borne "source":

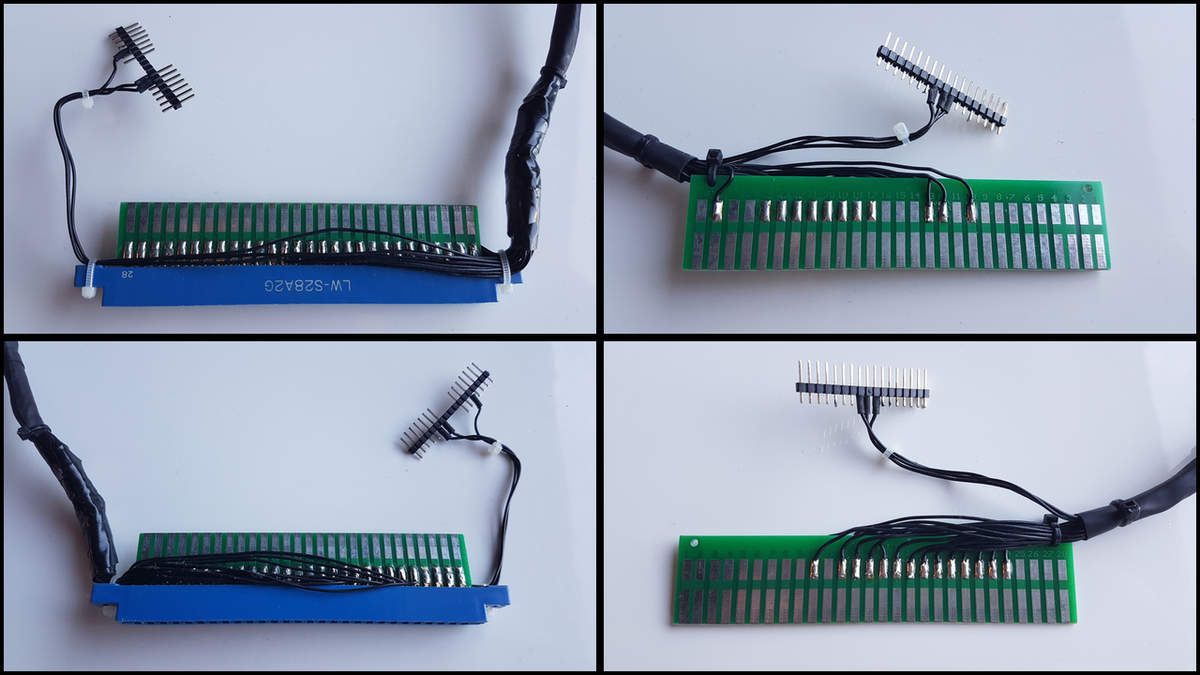

Photo sur la borne "esclave":

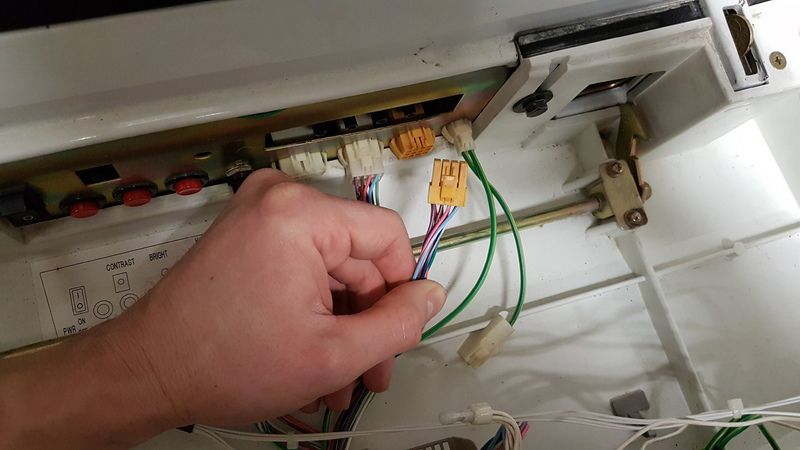

On peut aussi débrancher le connecteur P2 de la borne "source", comme ci-dessous

Voilà, vous avez un cable link prêt à l'emploi et utilisable en moins d'une minute ;)
