Wild West C.O.W. Boys of Moo Mesa - Konami

Publié le par Seb

Un Cowboys of Moo Mesa confié par MSX33.

La panne serait survenue au branchement de la PCB dans le peigne JAMMA. MSX33 m'explique qu'à ce moment là il a entendu une sorte de grésillement électrique. Ensuite quand il a voulu allumer le jeu il n'y avait plus d'image, juste le son.

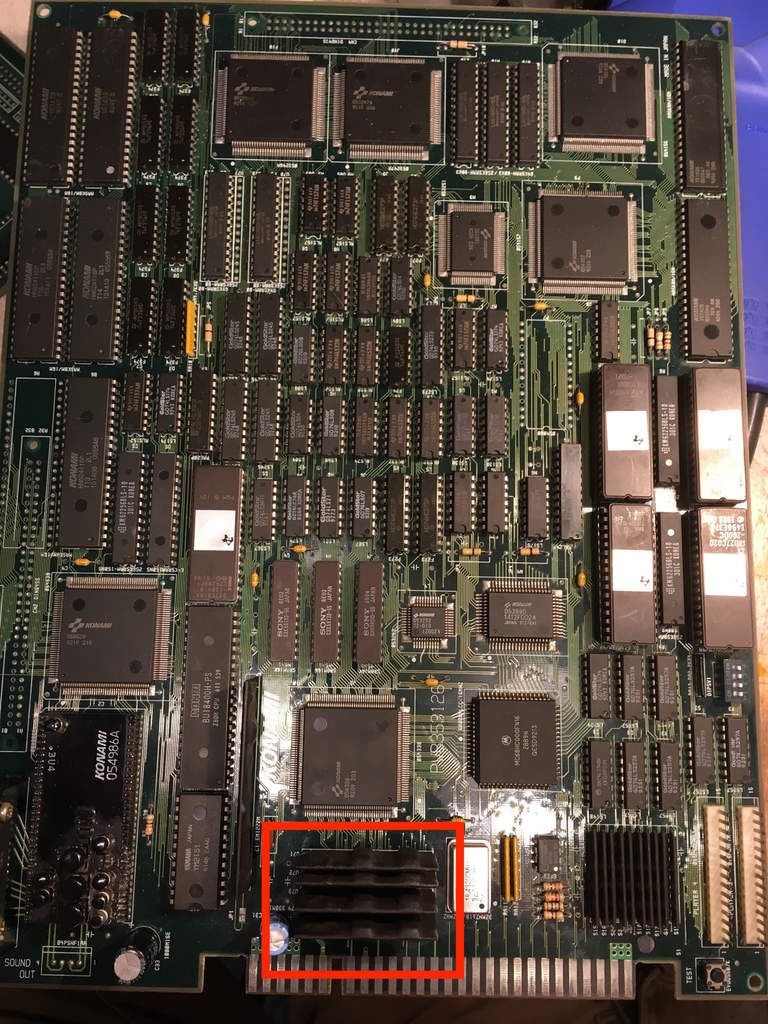

La PCB est en très bon état, cependant elle a déjà subi des réparations et modifications.

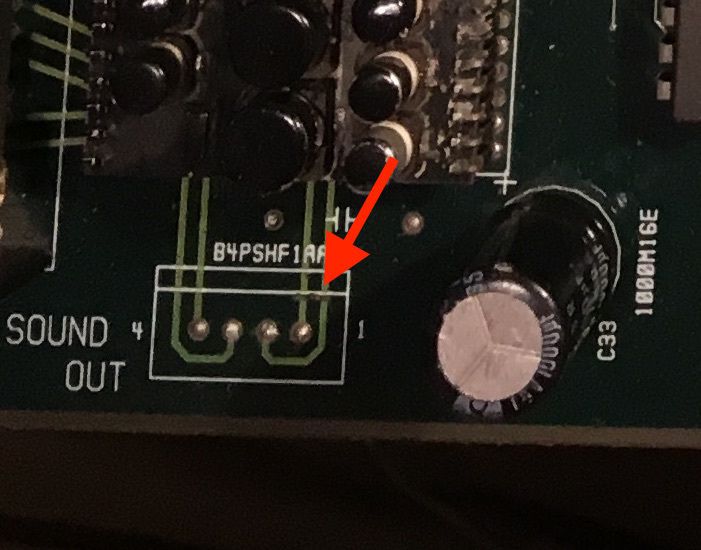

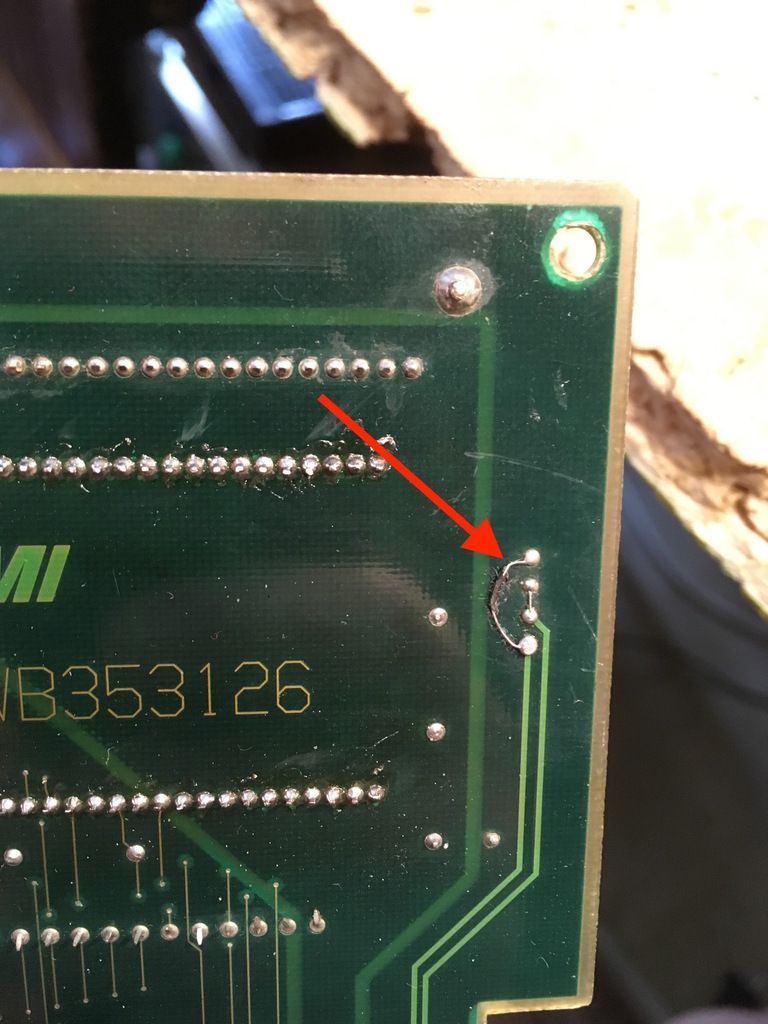

Le connecteur stéréo a été retiré et son circuit bidouillé :

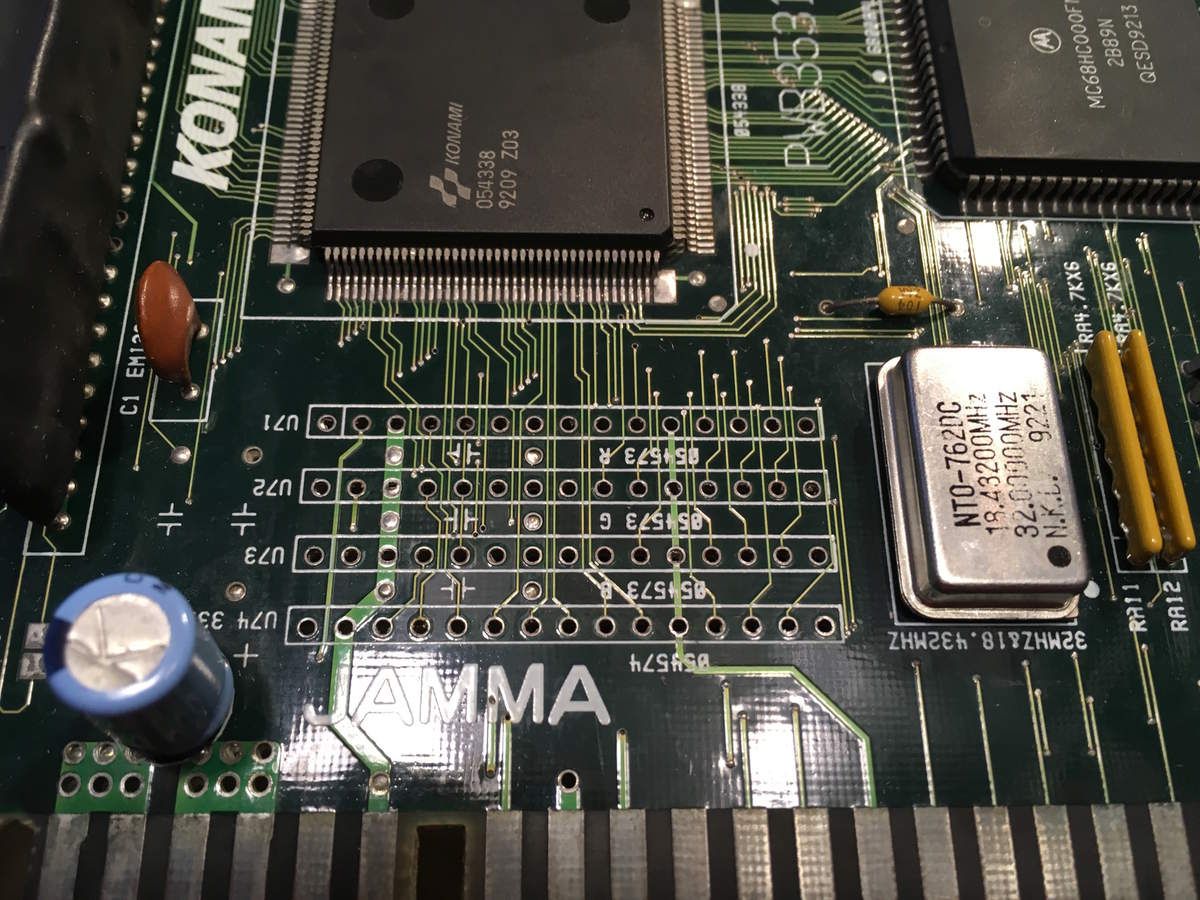

A noter aussi l'absence de cinq condensateurs céramiques axiaux dans le circuit DAC vidéo* :

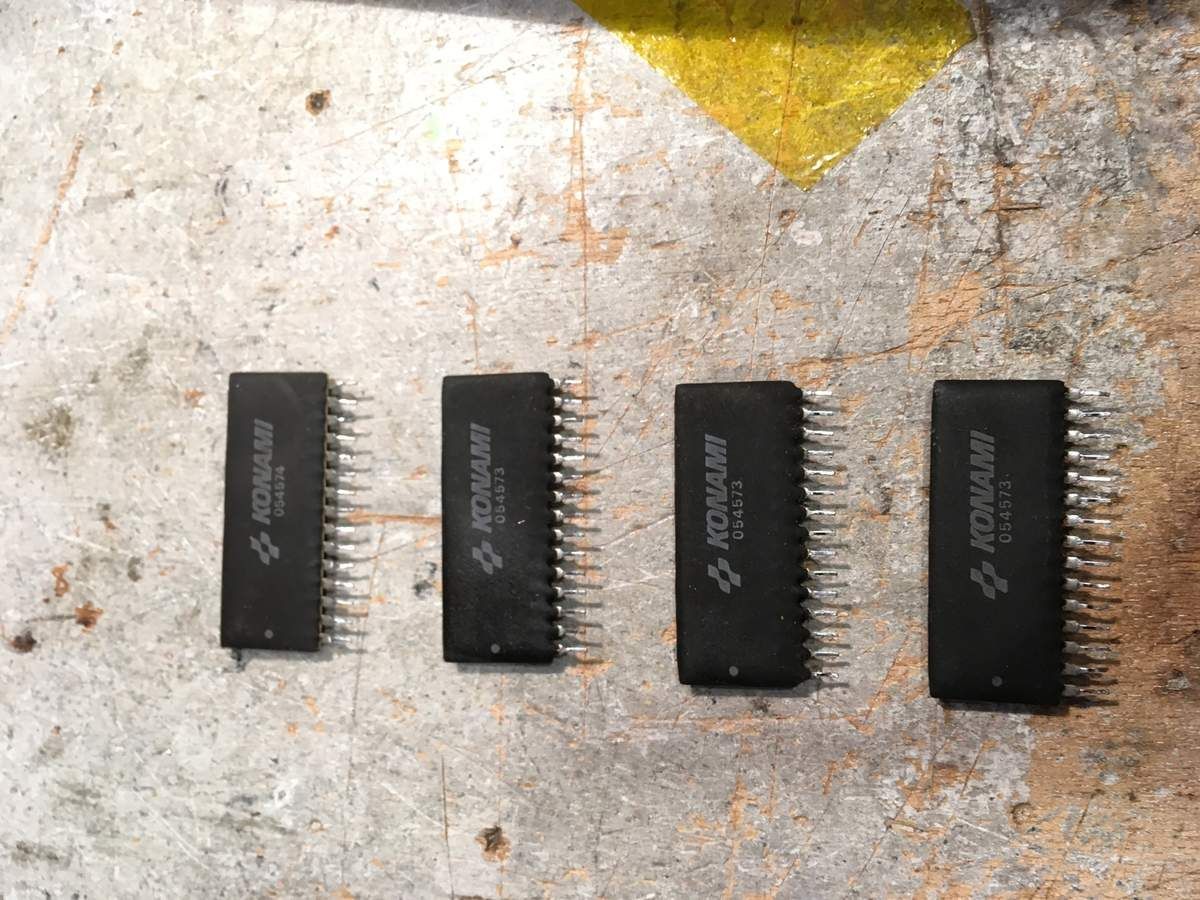

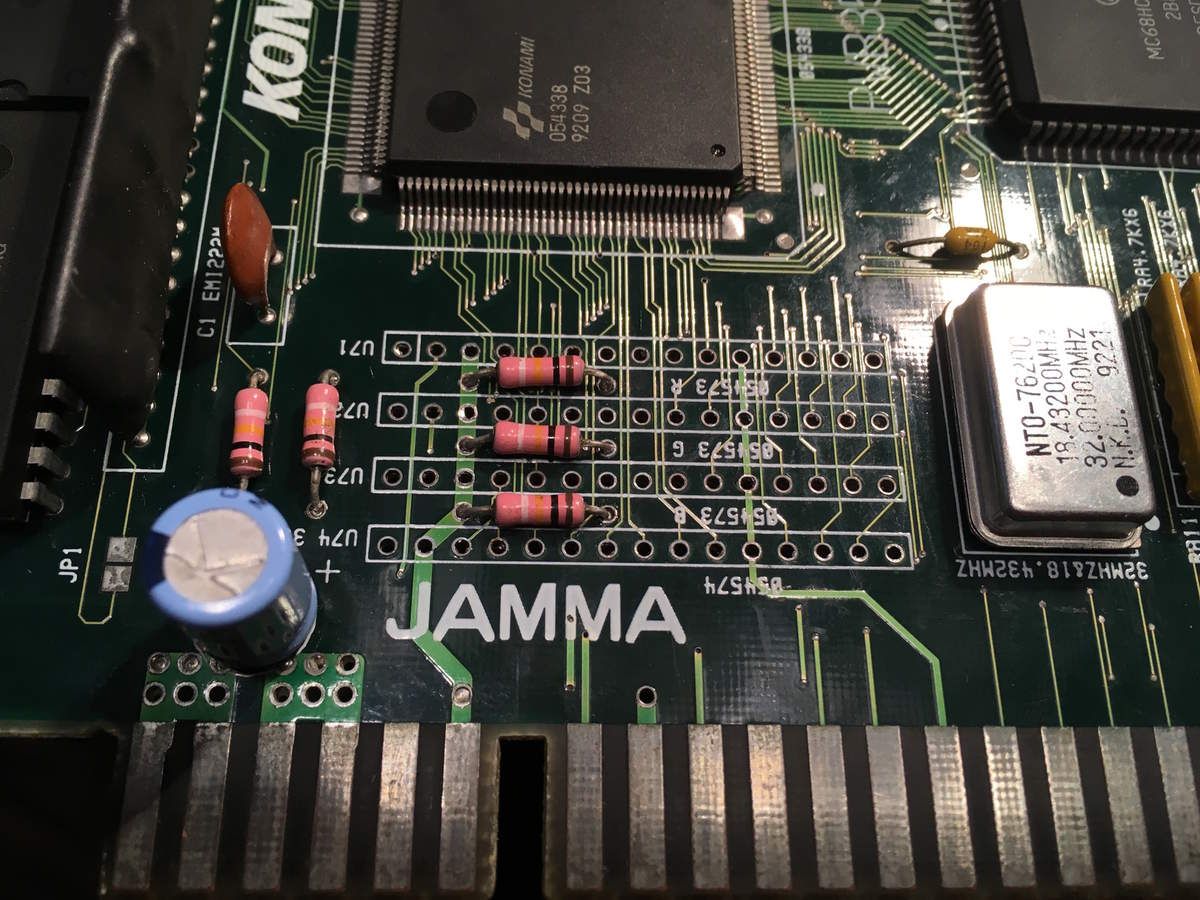

Je dessoude les 4 custom car il y a de très fortes chances que la panne vienne de l'un d'entre eux :
1x 054574 -> Filtre/mixeur RGB
3x 054573 -> DAC vidéo*, un par couleur

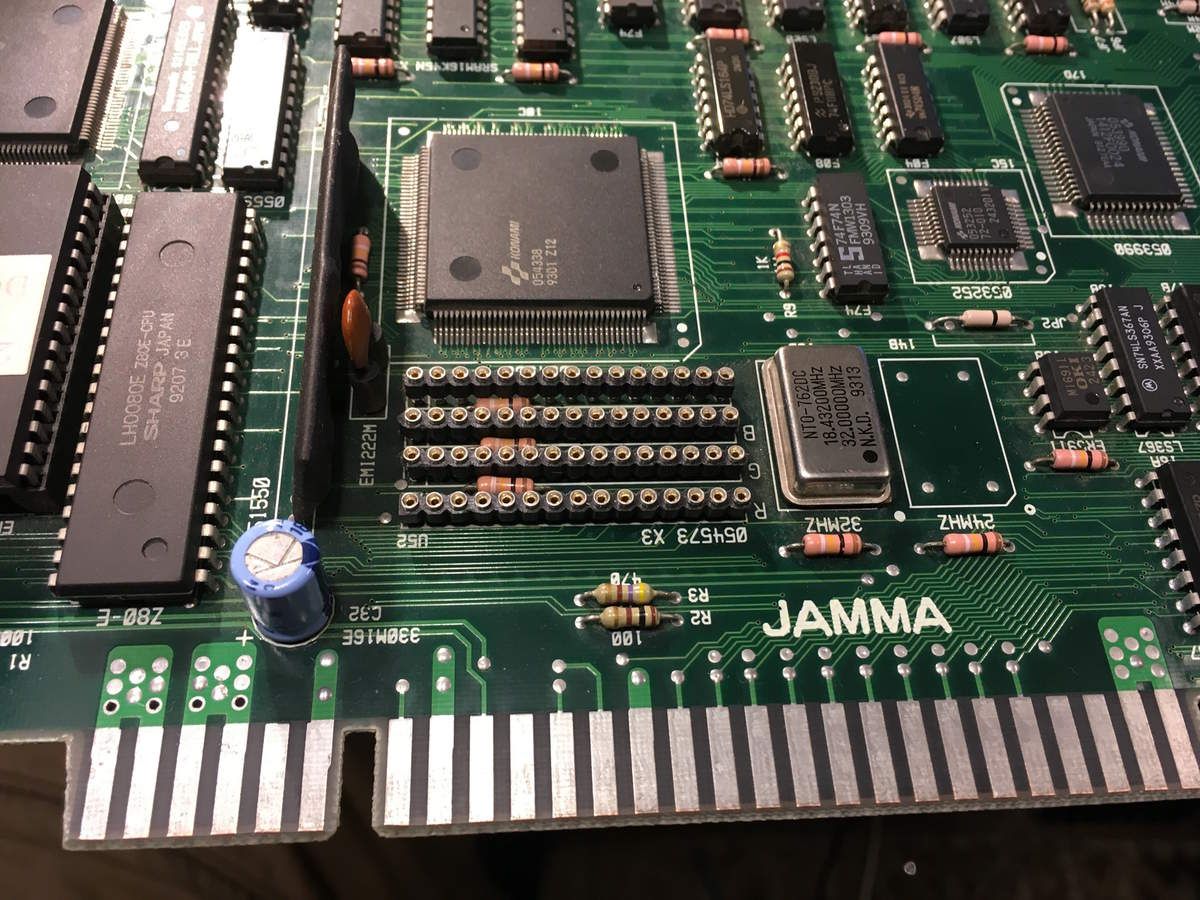

Et je les teste sur une autre PCB de modèle à peu près identique sur laquelle des supports tulipe ont été montés au préalable :
Le but est d'intervertir les custom un par un et de procéder par comparaison.

Le 054574 est fonctionnel. Par contre les trois 054573 sont HS car à chaque fois que j'en intervertis un avec ceux de la PCB HS, il manque une couleur.
Trois DAC* grillés d'un coup ! Cela confirme qu'il y a eu un gros problème électrique sur ces composants.

Je récupère une carcasse de Martial Champion et prélève ses trois 054573 ainsi que les condensateurs céramiques axiaux qui vont avec :

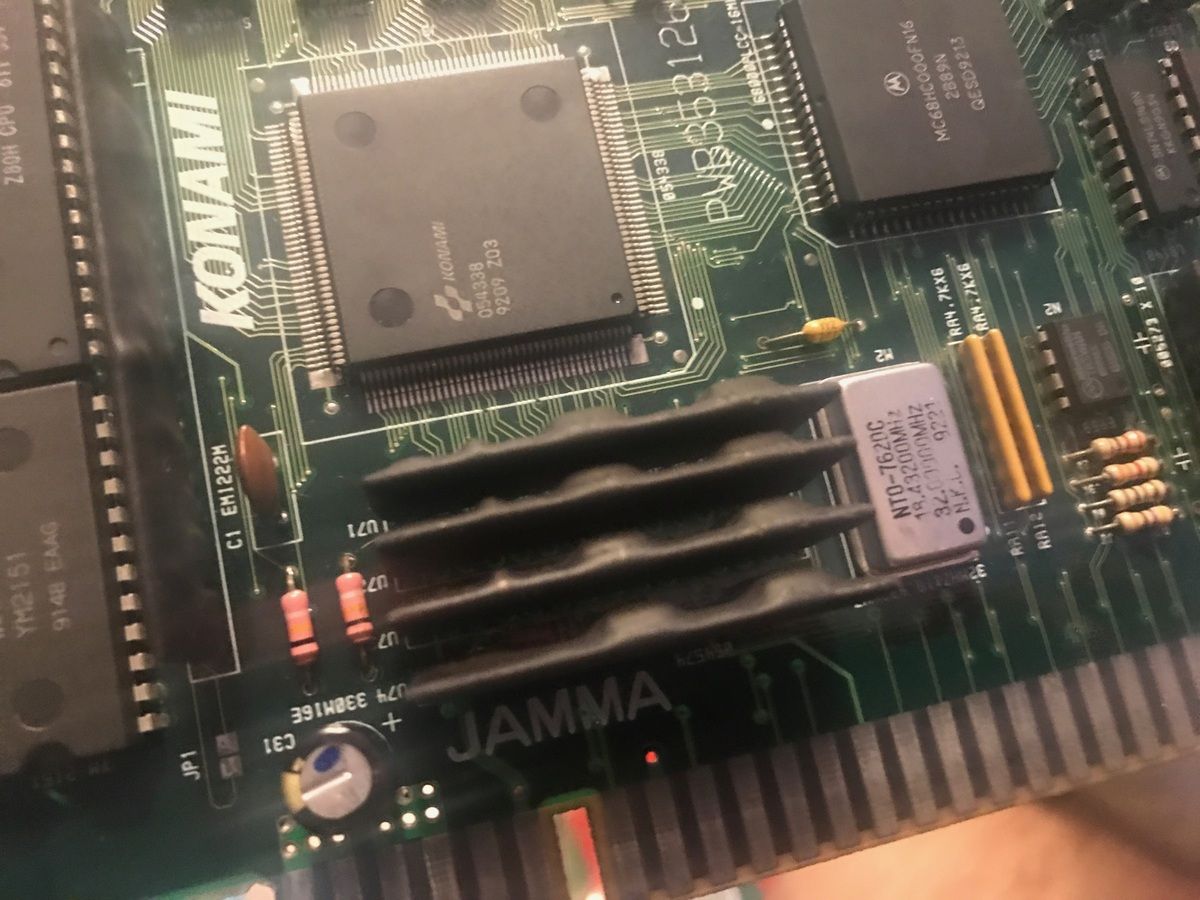

Un coup de fer à souder plus tard :

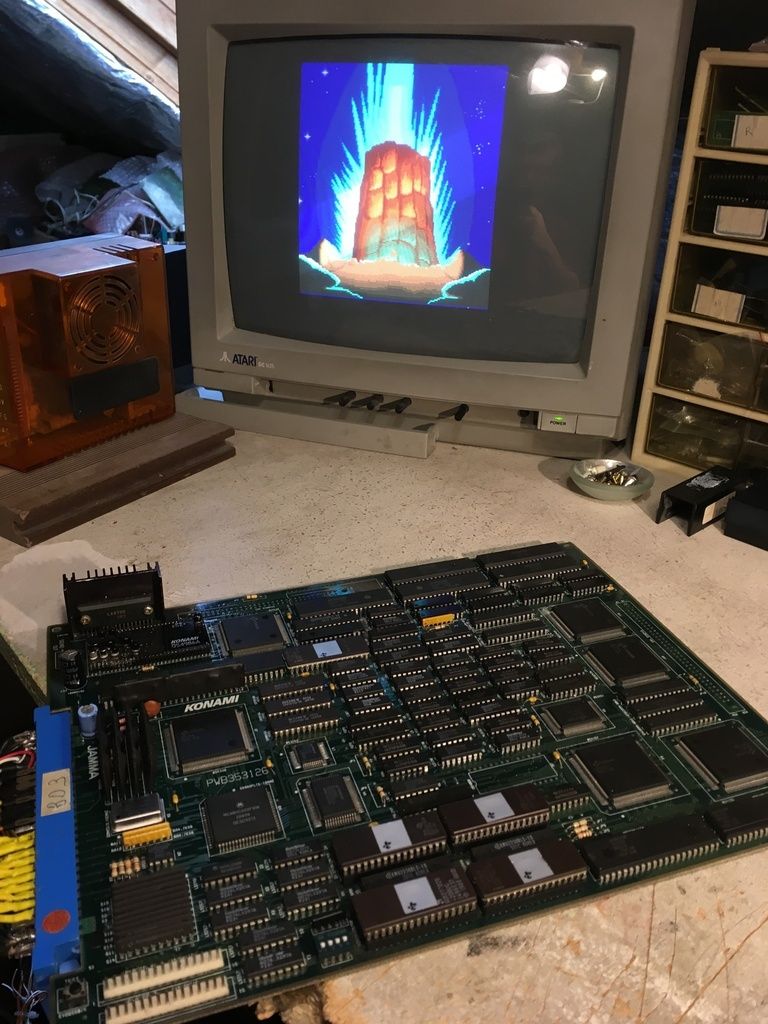

Je lance un test :

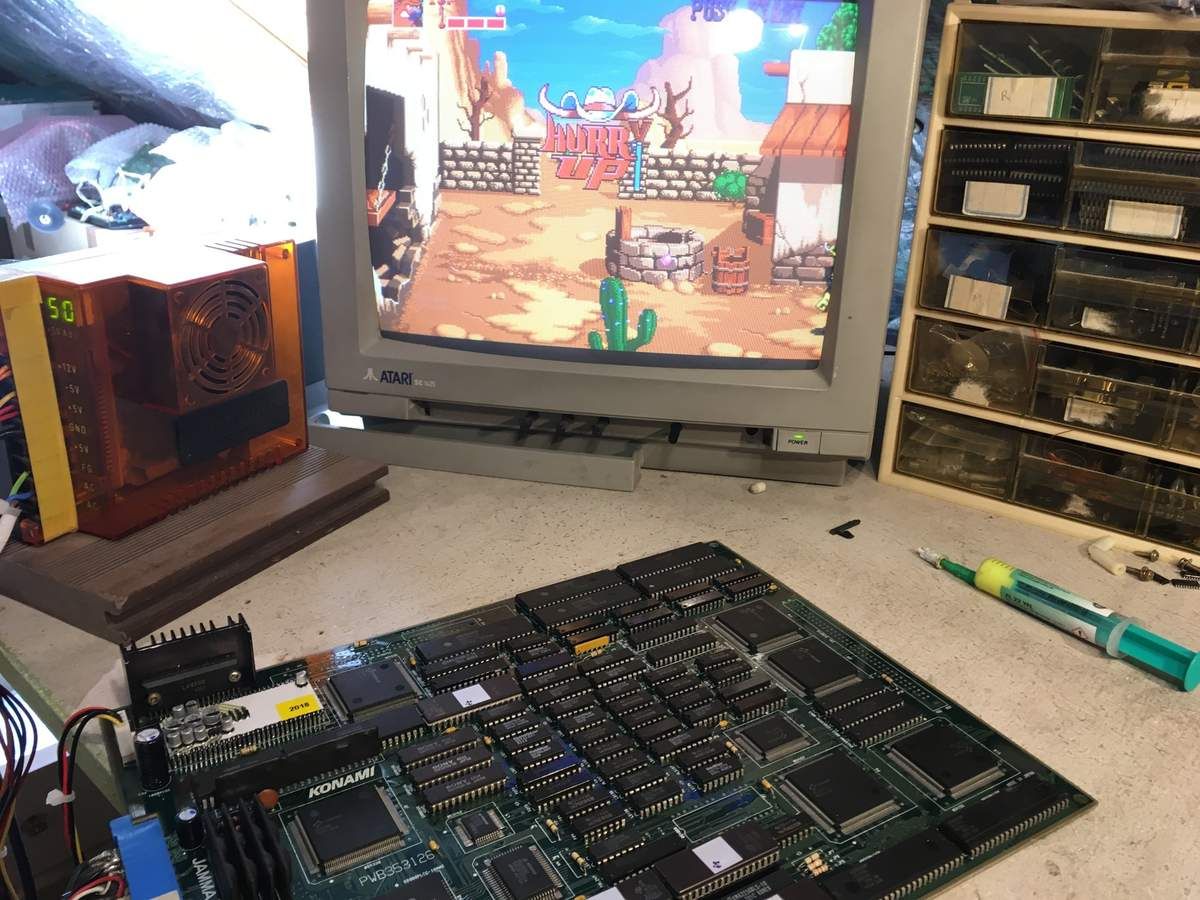

Parfait, l'image est de retour !

Cependant le son est faible, il est donc plus que temps de faire capkit de la soundboard !

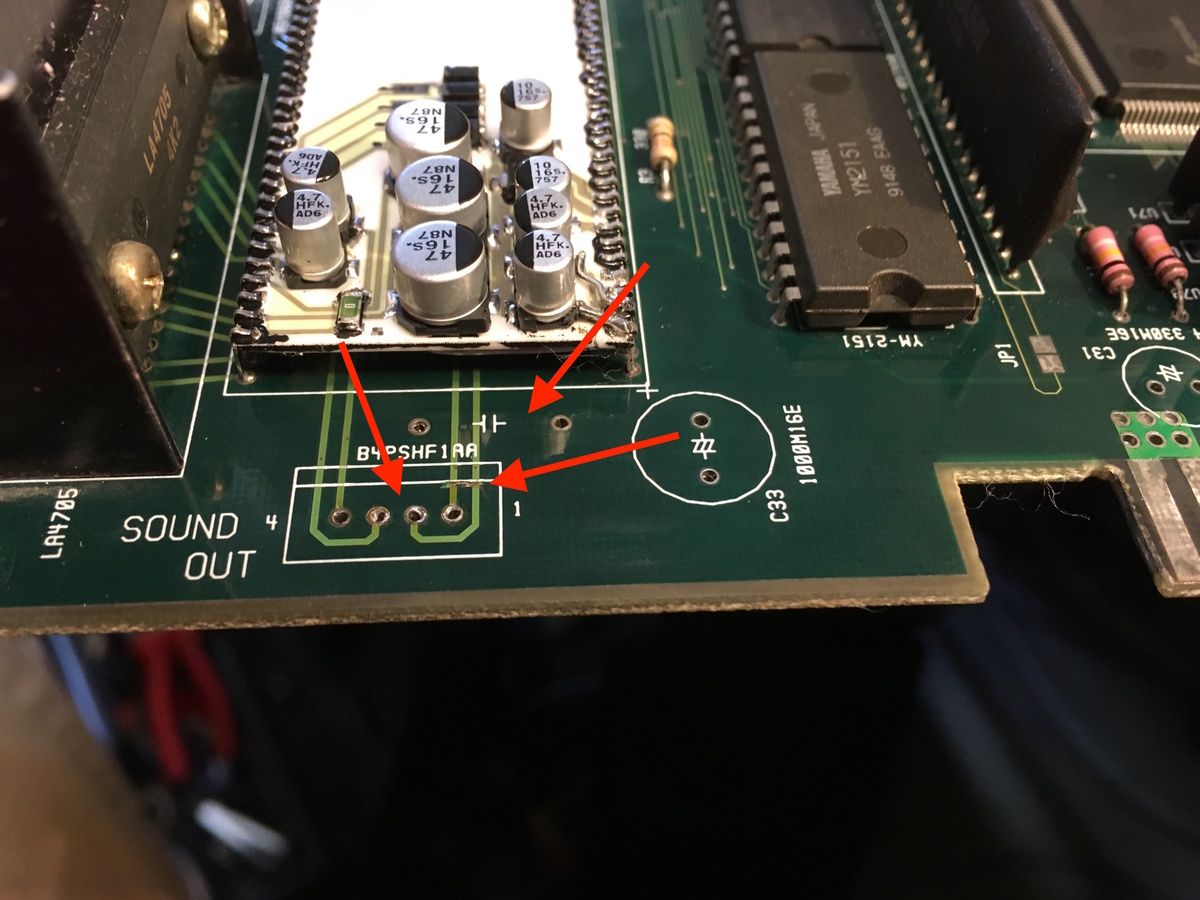

Pour terminer je m'attaque au connecteur stéréo qui a été retiré et à ses pistes coupées :
Là aussi un condensateur céramique axial a disparu !

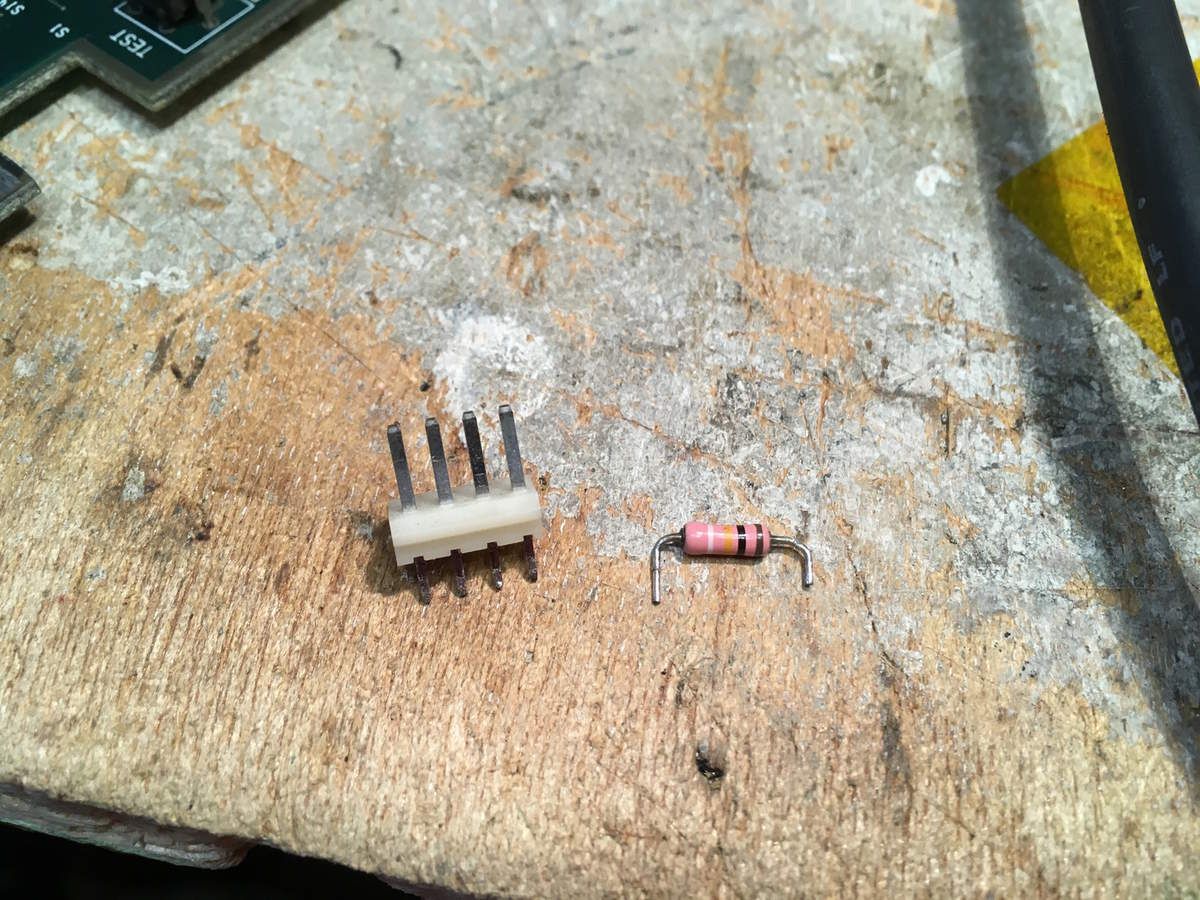

Je récupère tout ça sur la carcasse du Martial Champion :

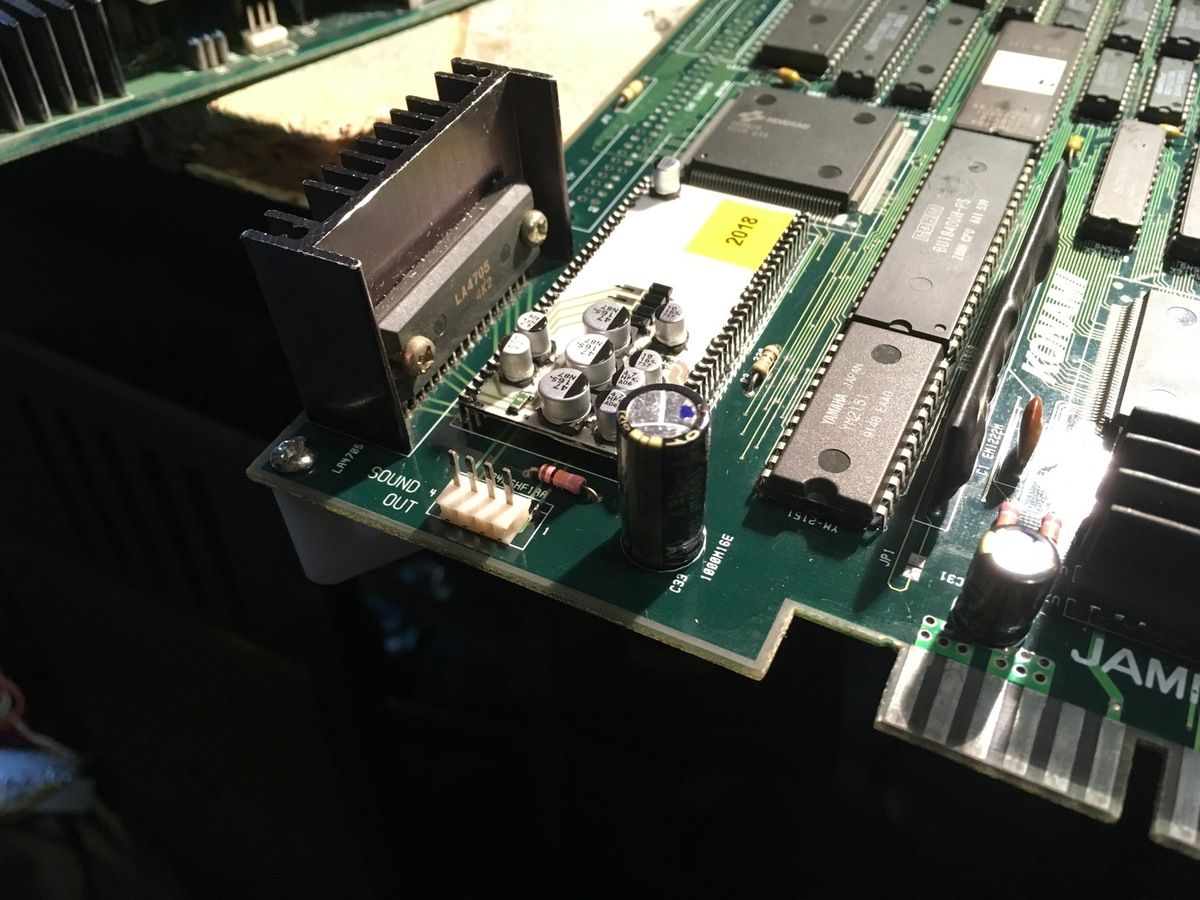

J’enlève les ponts sous le connecteur stéréo, shunte les pistes coupées, remets le condensateur céramique, le connecteur stéréo et remplace les condensateurs de la PCB :


Un Wild West C.O.W. Boys of Moo Mesa qui reprend du service. MSX33 va être heureux de retrouver son jouet.




*DAC vidéo: Digital to Analog Converter, dans le cas présent c'est le circuit qui va convertir les signaux numériques (binaires) générés par le circuit d'affichage en signaux analogiques compréhensibles par un moniteur CRT RGB.
