Kingdom Grand Prix - TOAPLAN Version 2

Publié le par Seb

Un Kingdom Grand Prix confié par Tholien93.

Le jeu ne démarre plus, l'écran reste noir.
A noter : juste avant cette panne il n y avait déjà plus de son.

La PCB comporte des traces d'oxydation :

Je commence par m’intéresser aux UVPROM qui contiennent le programme principal :

Leurs broches sont très oxydées, à tel point qu'en les passant au papier de verre certaines se décrochent toutes seules :

Inutile d'essayer de souder, autant les remplacer par deux 27C4001 propres qui contiennent les ROM adéquates :

Le jeu démarre à nouveau, mais évidemment sans le son.

Je m’intéresse donc au circuit audio :

Je test le circuit d'amplification, les continuités, le Z80 et ...
En sondant le MSM6295* à l'oscilloscope, je m’aperçois qu'il y a un problème sur son BUS d'adressage :

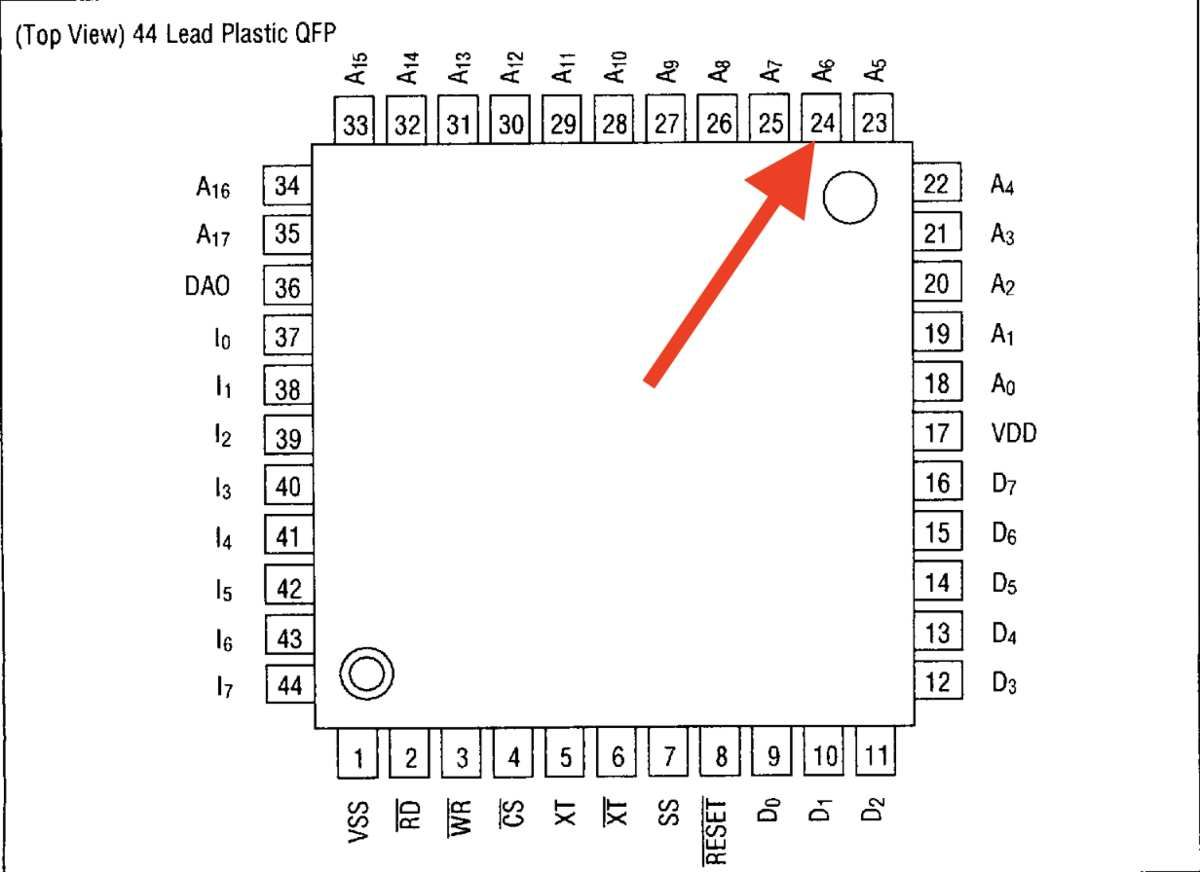

Voici ce que je trouve sur la ligne A6 (pin 24) :
L'amplitude est anormale, les fronts bas des oscillations devraient se situer aux alentours de 0 volts, là il bloquent à 2,24v. Cela les rend difficilement interprétables comme des 0 ou des 1 binaire.

Sur ce bus adressage il n'y a qu'une ROM, je l'isole pour m'assurer qu'elle n'est pas responsable de cette anomalie :

Tout est OK avec cette ROM, c'est donc le MSM6295* qui est HS. Il faut maintenant le remplacer :

Une fois remplacé, j'inspecte mes soudures à la loupe :

Reste plus qu'à faire un test :

Tout est OK, le jeu tourne parfaitement.

Tholien93 va enfin pouvoir s'éclater avec son KGP !



*MSM6295 (OKI) : Circuit intégré audio de type synthétiseur "Adaptive Differential Pulse Code Modulation" à 4 voix, très populaire dans le matériel arcade des années 90.
