Tengai - Psikyo

Publié le par Seb

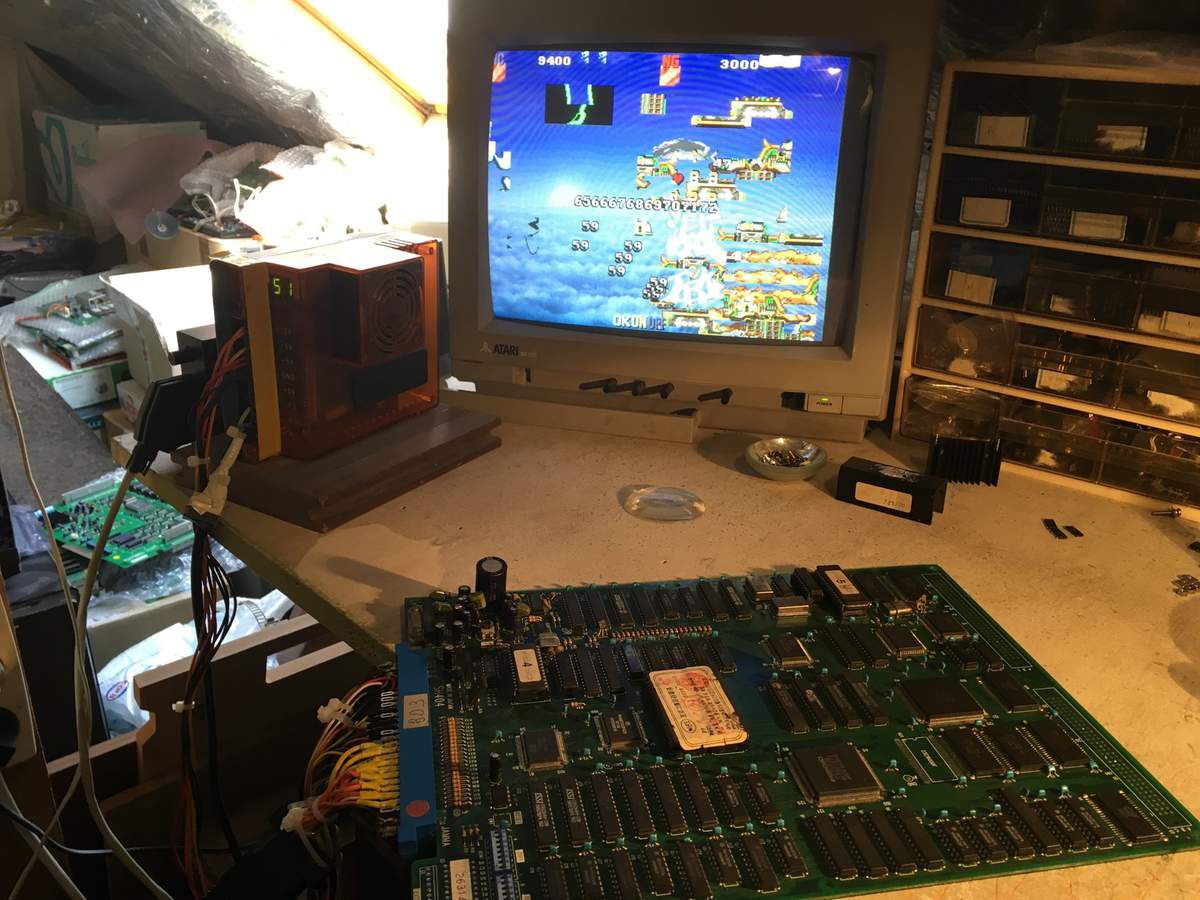

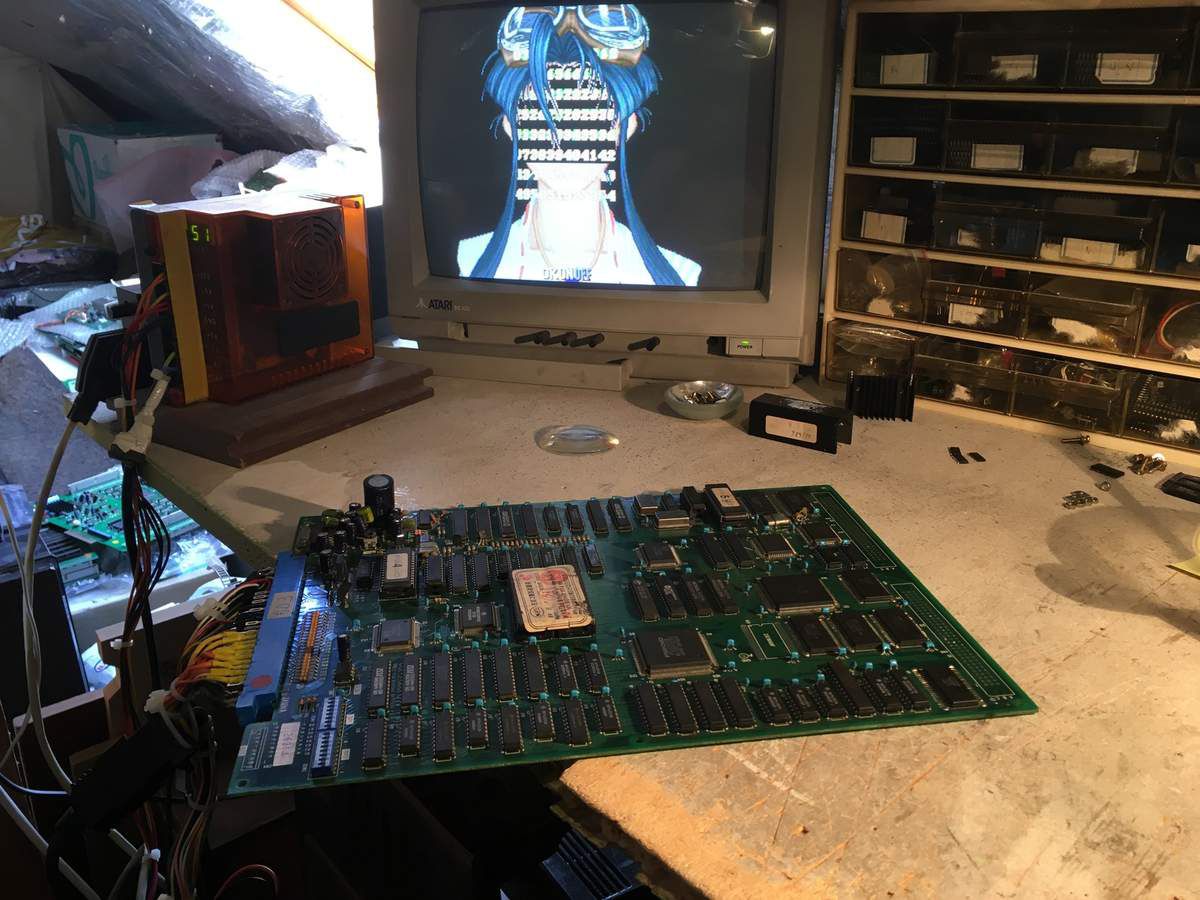

Une PCB de Tengai avec des glitchs dans les sprites :

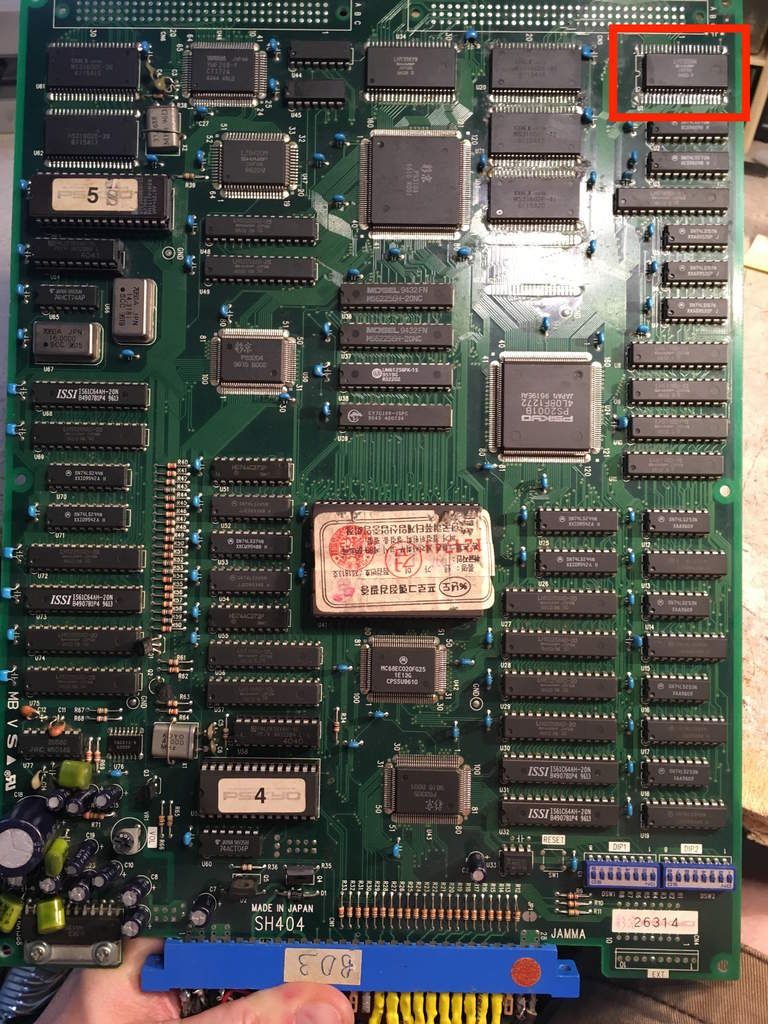

La PCB est dans un état correcte, et il n y a pas de trace de réparation antérieure :

Quand je manipule cette PCB les glitchs bougent, c'est très certainement dû à un mauvais contact quelque part (soudure, support de CI, broche pliée côté soudures, etc.)

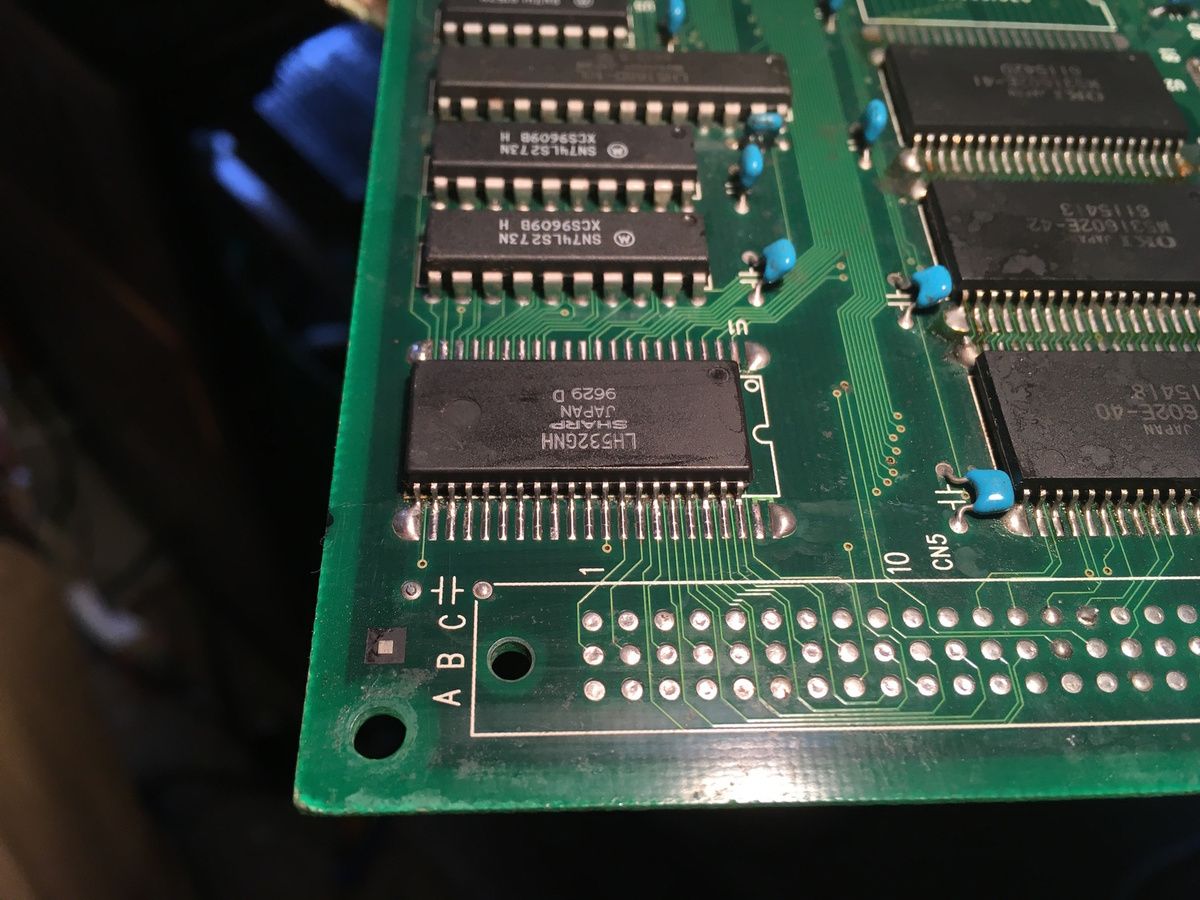

Je commence l'inspection par les soudures CMS... Très rapidement les soudures de la RAM ci-dessous attirent mon attention :

A l'aide d'une aiguille et d'une loupe je tente de bouger les broches une par une, et :
La broche se lève quand je fais levier avec l'aiguille, cette broche est dessoudée !
J'inspecte le reste des soudures CMS de la PCB -> RAS !
Reste plus qu'à refaire toutes les soudures de cette RAM :

un test et :

Je fait un dernier test en appliquant une légère torsion sur la PCB. Rien ne bouge, ce jeu est réparé !
