CPS2 18 in 1 - Capcom

Un CPS2 18 in 1 confié par Mitsuru.

Le menu de sélection apparait au démarrage, mais les jeux ne se lancent pas ou ils se lancent avec aussitôt un écran d'erreur :

En inspectant la B board je remarque que la majorité des soudures ne sont pas propres. Rien de surprenant quand on voit la plupart des boot ou des x in 1 chinois, c'est prévu pour sortir d'usine à faible coûts.

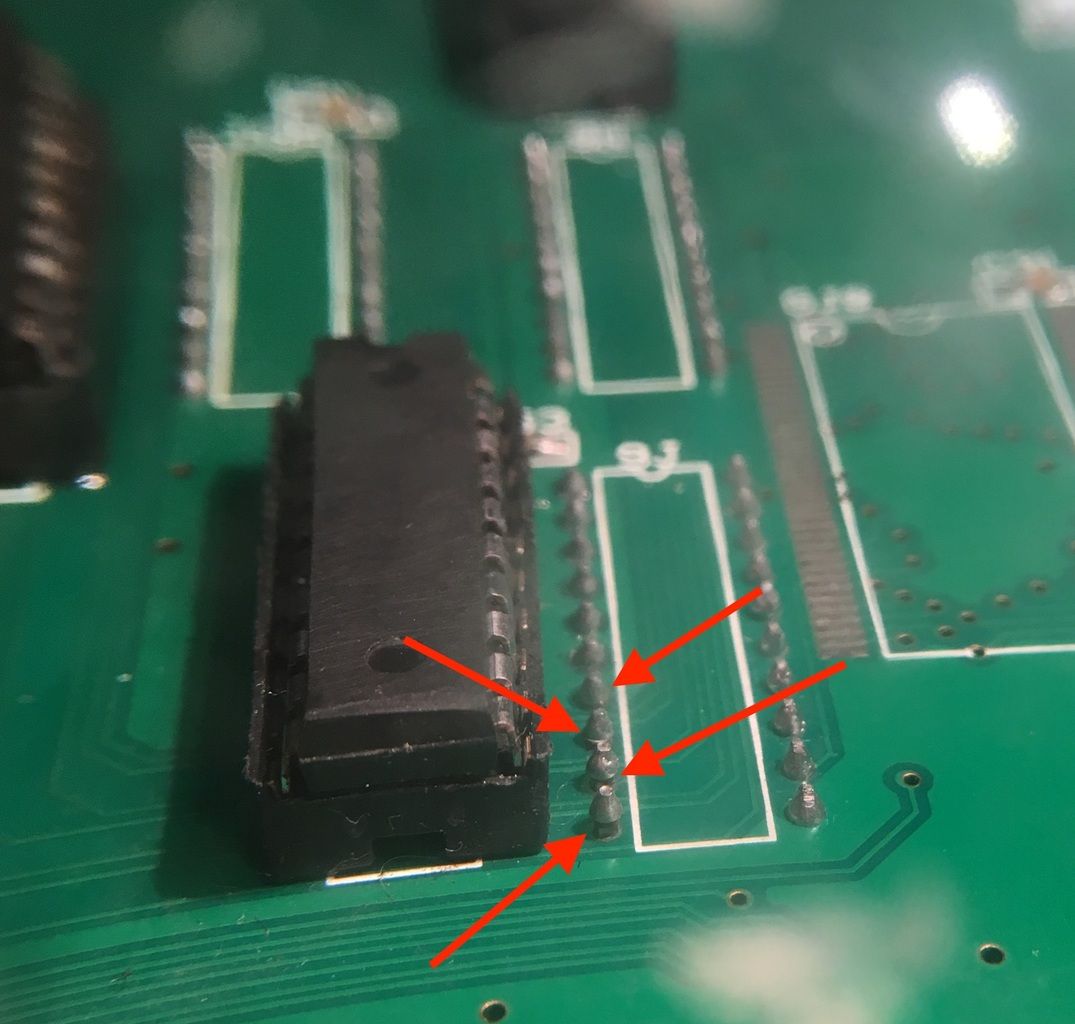

Tout comme sur les B-board originales on trouve 3 PLD sur le 18 in 1, en inspectant minutieusement cette zone je remarque une série de soudures cassées :

Je remets les broches en place et refais les soudures. Aucun changement notable... Quoi qu'il en soit j'avance.

Ensuite je sépare les deux PCB qui composent la B-board du 18 in 1 (B-board originale + la ROM board du 18 in 1 au dessus).

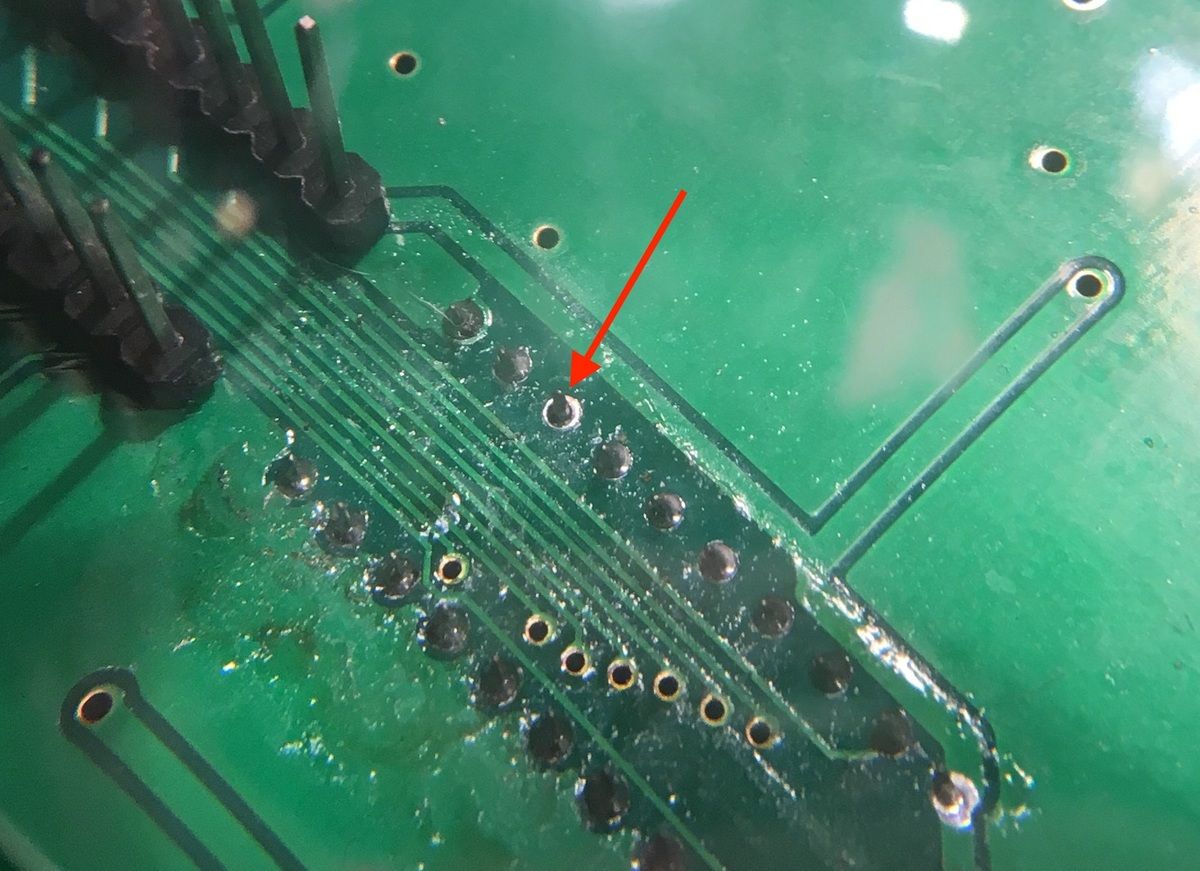

Puis j'inspecte les soudures... Et là je tombe sur un truc énorme ! Une soudure oubliée sous un des PLD, la broche devait être partiellement en contact :

En plus de la soudure oubliée ils auraient pu nettoyer le flux, c'est vraiment du travail à l'arrache.

Je refais cette soudure et ce 18 in 1 reprend enfin vie !
