Progear - Capcom CPS2
Un Progear confié par Yacinthe, l'écran est totalement buggé :
Je commence par inspecter visuellement la PCB.
Un bon nettoyage des barrettes DIMM s'impose :
Le nettoyage ne donnera rien de concluant, mais c'est toujours ça de gagné car les barrettes en avaient bien besoin 😅
Je m’intéresse ensuite aux PLD situés en H10, H9 et J9.

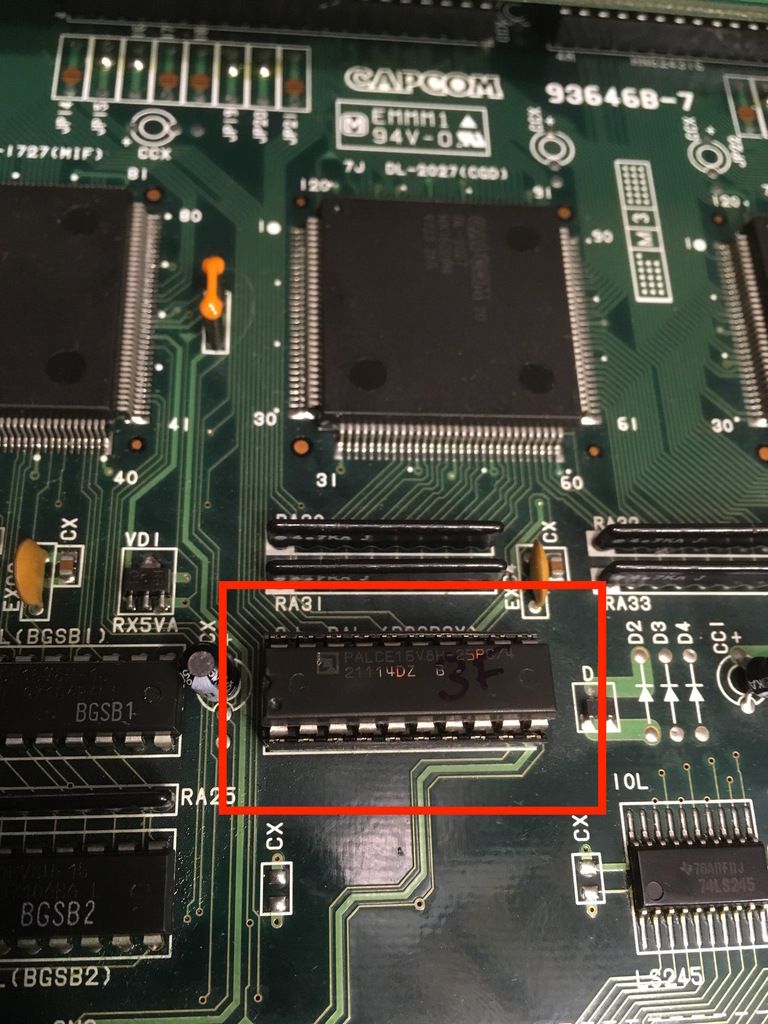

Le PLD en J9 est HS (NB : il n'était pas d'origine, un convert à la sauce Capcom ?) :
Le programmateur ne reconnait pas l'ID du fabriquant et ne détecte pas la broche 10...
Je programme une PALCE16V8 avec BGSB3F.jed

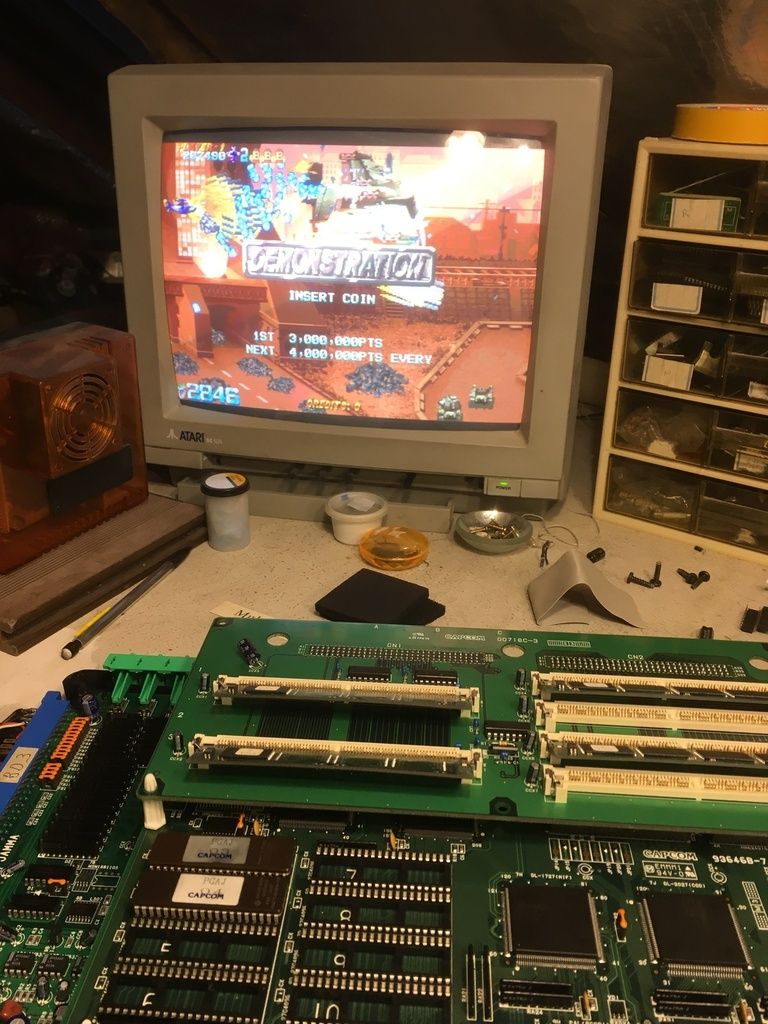

Il ne reste plus qu'à lancer un test :
👍
