Metal Black - Taito F1

Ecran noir.

Au programme pour commencer :

- Remplacement de quelques condensateurs arrachés.
- l'ampli audio a été vampirisé, probablement pour réparer une autre PCB.
- 3 UVPROM manquantes.
- les soudures CMS d'un custom chip arrachées.

Je commence par réparer les soudures du custom chip qui ont sauté :

Remplacement des condensateurs arrachés, puis dans la foulée je m'attaque au 3 ROM manquantes :


IC8 : 27C2001/27C020 -> d12-11.7
IC7 : 27C2001/27C020 -> d12-12.8
IC5 : 27C1001/27C010 -> d12-13.5

Je teste le jeu... Toujours rien...

J'inspecte minutieusement la PCB, teste les continuités... Finalement je finis par tomber sur une résistance coupée au niveau de la soudure.


Le jeu démarre enfin !

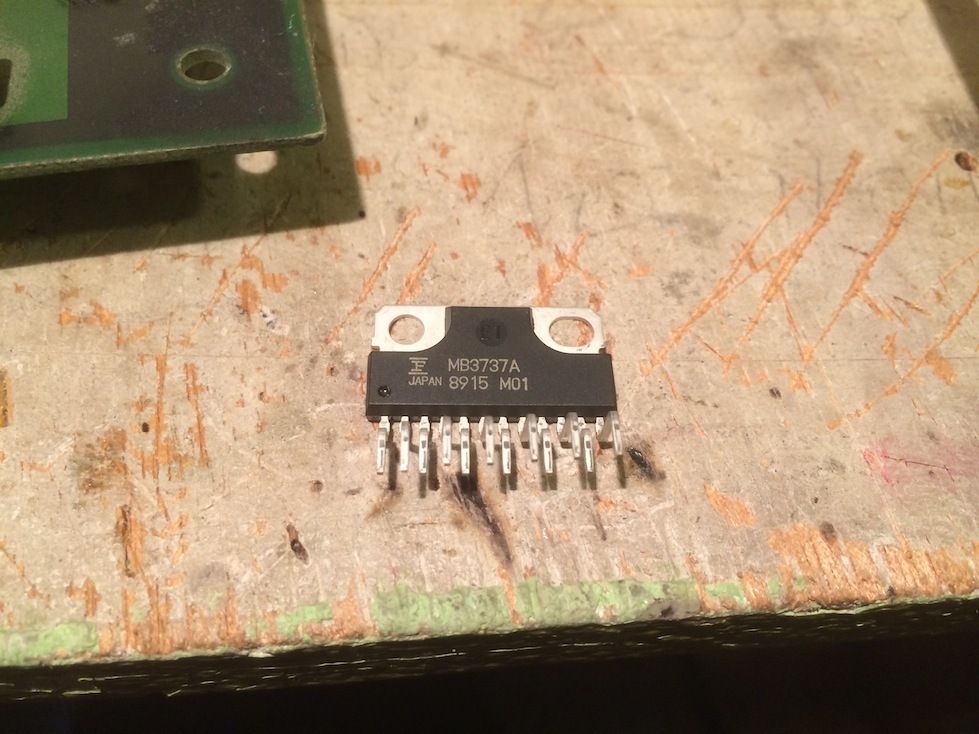

Reste plus qu'a mettre l'ampli audio que j'ai commandé sur AliExpress :

Tout est OK, le jeu fonctionne parfaitement !
