Juju Densetsu - PCB Bootleg

Publié le par Seb

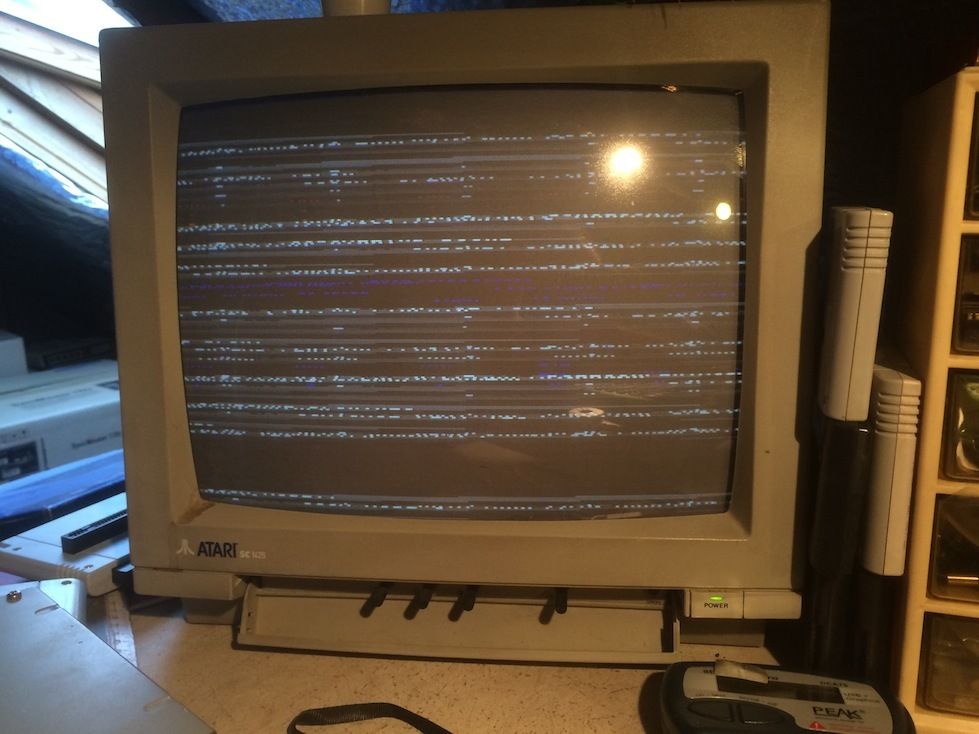

Mauvaise synchro, pas d'image stable :

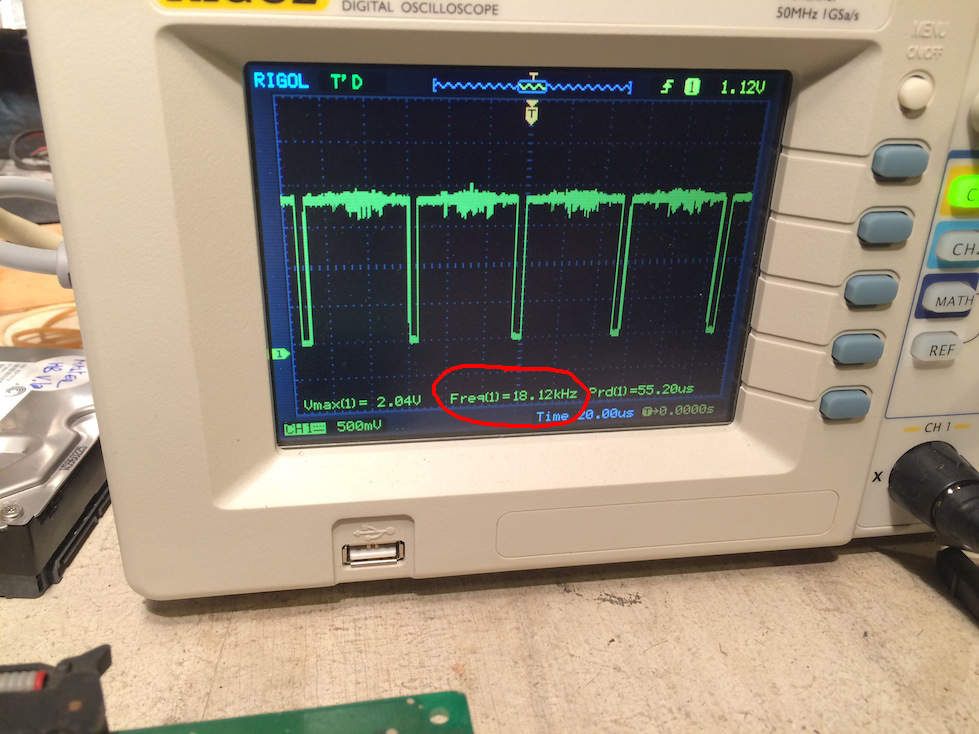

La fréquence de synchro affiche 18Khz au lieu de 15Khz đŸ€”

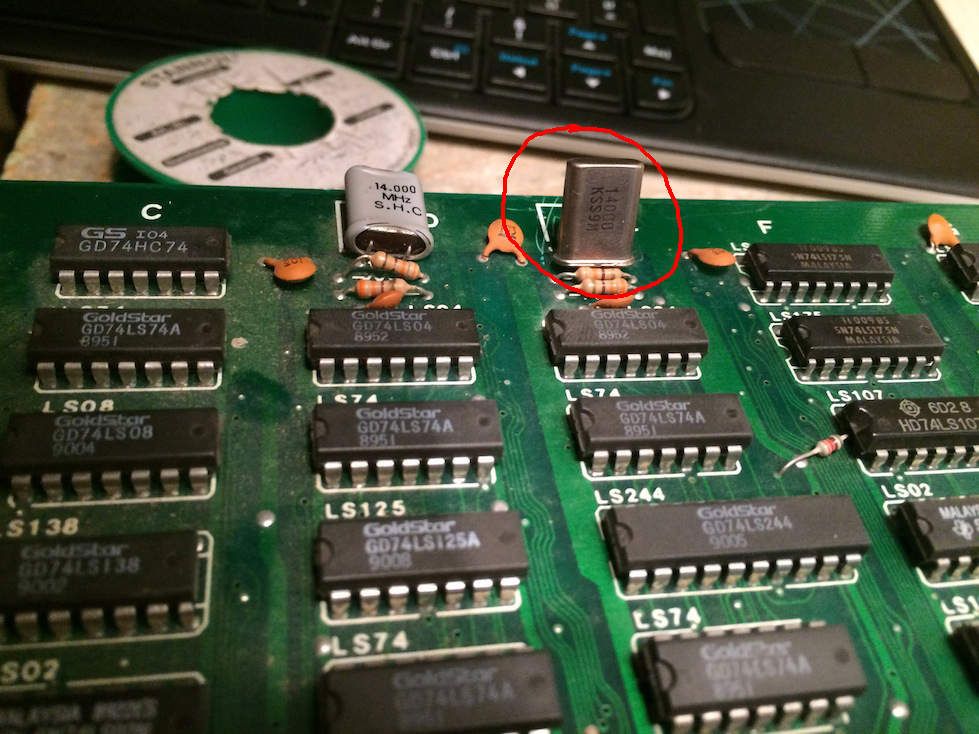

Je remonte jusqu'au quartz qui sert à générer la fréquence de synchro et constate qu'il a été remplacé.

La fréquence du quartz est divisée par 777,7777... Ce qui donne environ 18Khz avec un Quartz de 14Mhz.

Il faut donc remplacer le Quartz de 14Mhz par un 12Mhz afin d'obtenir une fréquence de synchro d'environ 15Khz.

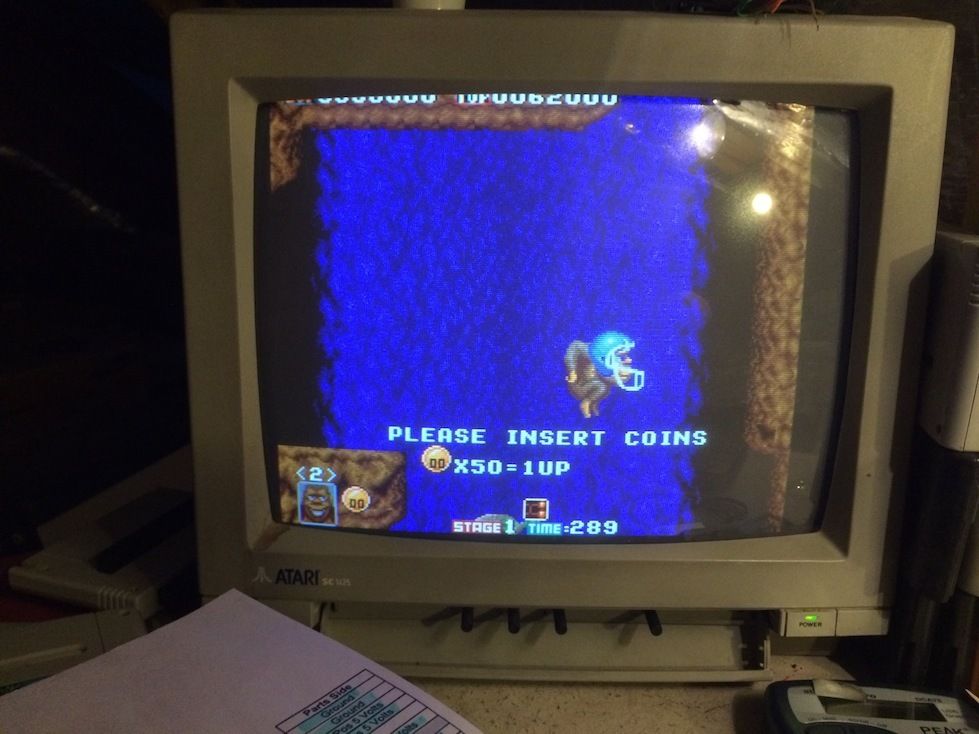

Après remplacement et vérification :
