Neo Geo AES - SNK

Une Neo Geo avec écran Jaune/vert.

Elle sort de chez un réparateur qui n'a pas réussi à localiser la panne. Tout un tas de composants ont été remplacés (RAM, TTL).

Inspection visuelle, rien de probant... Je passe le GPU (LSPC A0) à l'oscilloscope et finis par trouver une broche du bus data présentant un signal de faible amplitude. Je remonte le fil et finis par tomber sur ça en dessous du connecteur cartouche :

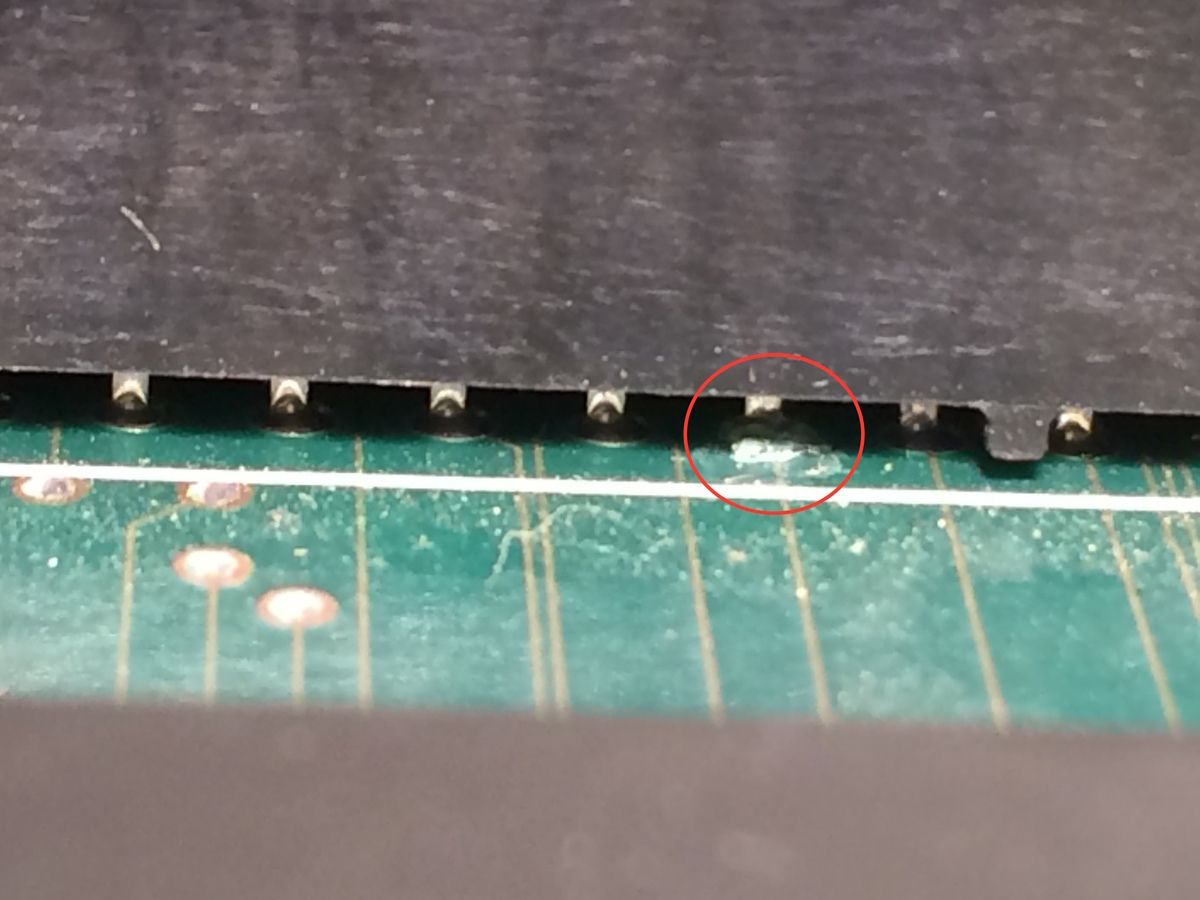

La piste est corrodée au niveau de la pastille.

Je fais un pont et les jeux démarrent enfin. Cependant il y a des glitchs graphiques.

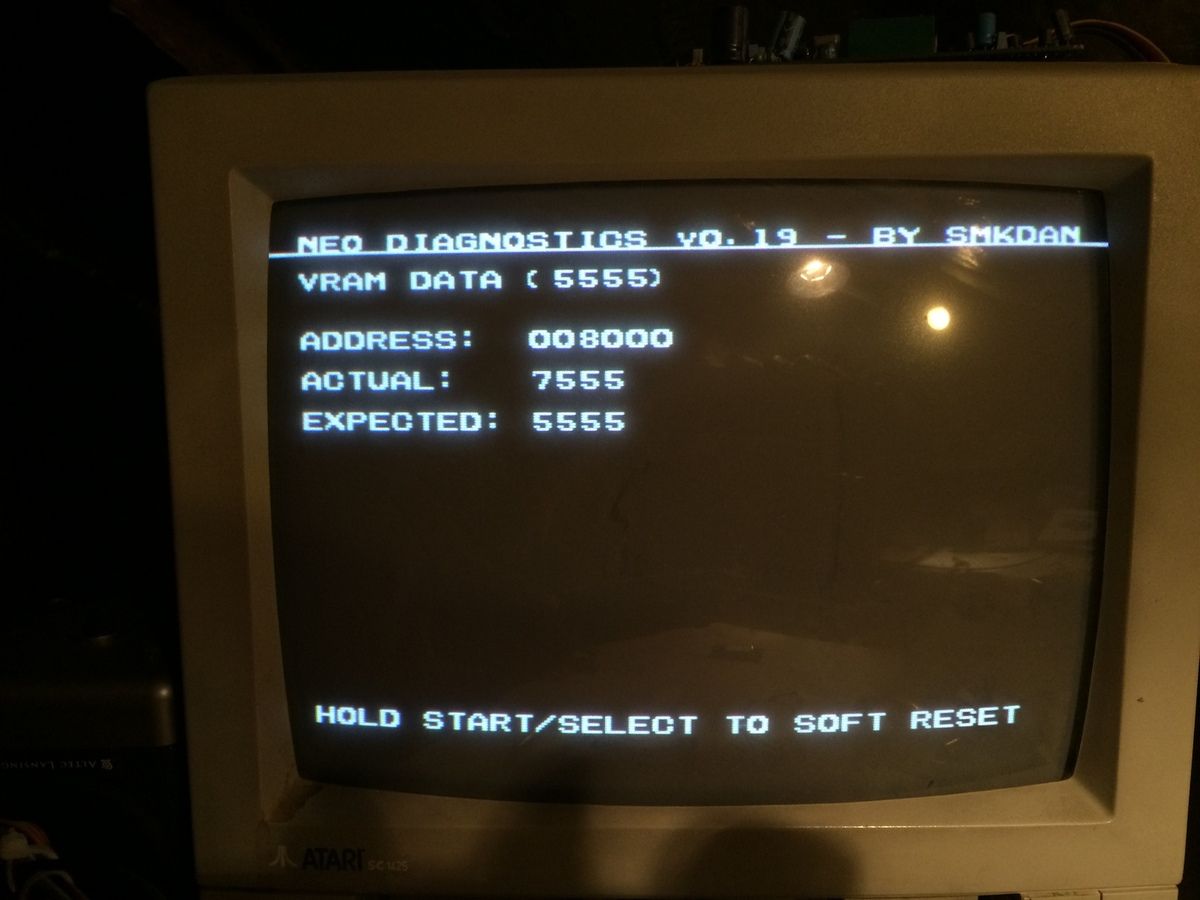

J'utilise un "Neo Diagnostic Bios" qui me retourne cette erreur :

Cela signifie qu'à l'adresse 0x008000 de la VRAM les données lues sont :

0111 0101 0101 0101

au lieu de :

0101 0101 0101 0101

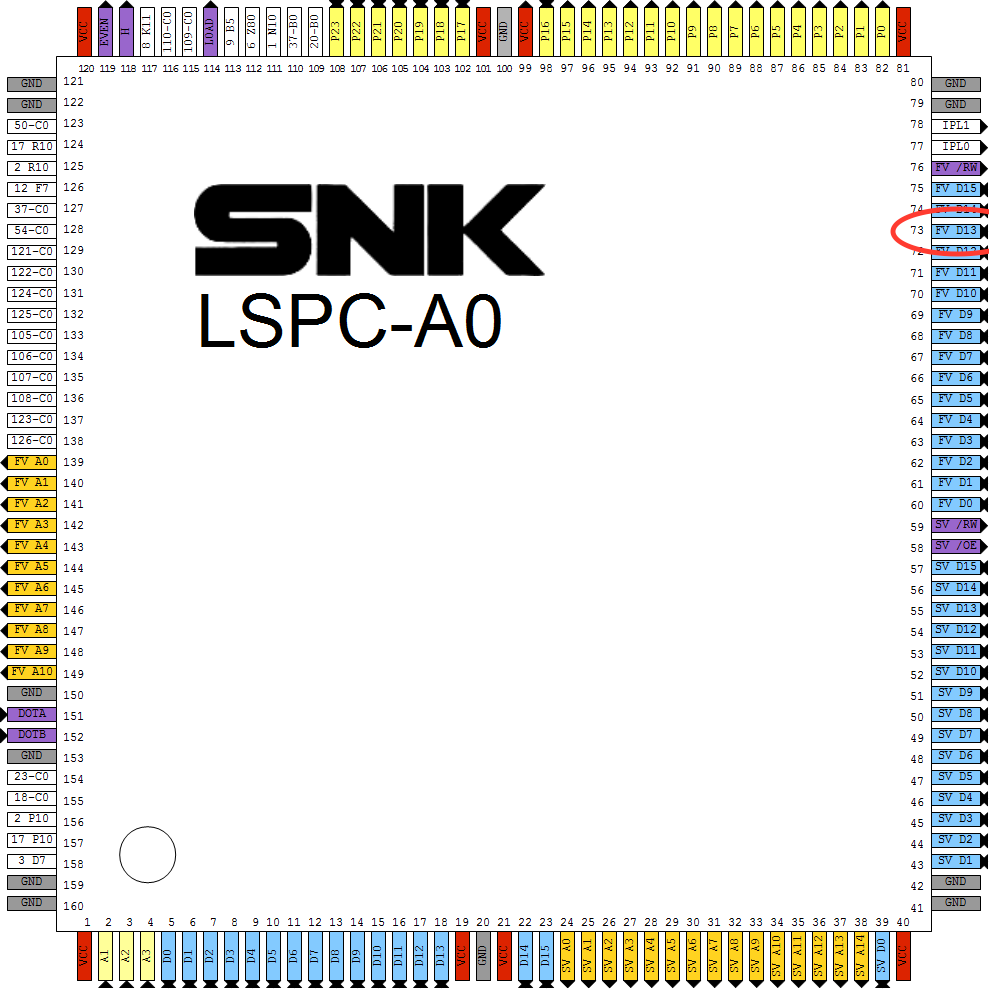

Je m’intéresse donc au bus données FVD (Fast VRAM bank data bus) et plus précisément à FVD13 qui correspond à mon bit qui devrait être à 0.

Je m’aperçois que la broche est en court circuit avec FVD14. Je soulève la broche qui correspond à FVD13 et refais un test de continuité -> toujours en court circuit ! Cela veut donc dire que le GPU est HS.

J'en récupère un sur une carcasse de slot MV2 première génération et :

Ça fait toujours plaisir de sauver une Neo.
