Gokujō Parodius - Konami GX

Un Gokujō Parodius qui ne passe pas le self test.

Voici un exemple type qui démontre que les résultats des self test doivent être toujours sujet à interprétation.

Je localise mes deux RAM "BAD" 14E et 12E:

Je les passe à l'oscilloscope et m’aperçois qu'il ne se passe rien sur le bus data en D3 et D4.

Le test de continuité montre que ces deux lignes sont à la masse.

Je soulève les broches 16 sur les deux RAM (D4), teste les continuités, aucun court circuit à l’intérieur. Par contre il y a toujours un court circuit sur le bus data. En remontant les fils du bus je finis par arriver sur un 68K.

Je le dessoude :

Et confirme dans la foulée le court circuit à la masse sur D3 et D4 à l'interieur du 68K.

Je récupère un M68EC000 sur une carcasse de mon stock et le soude :

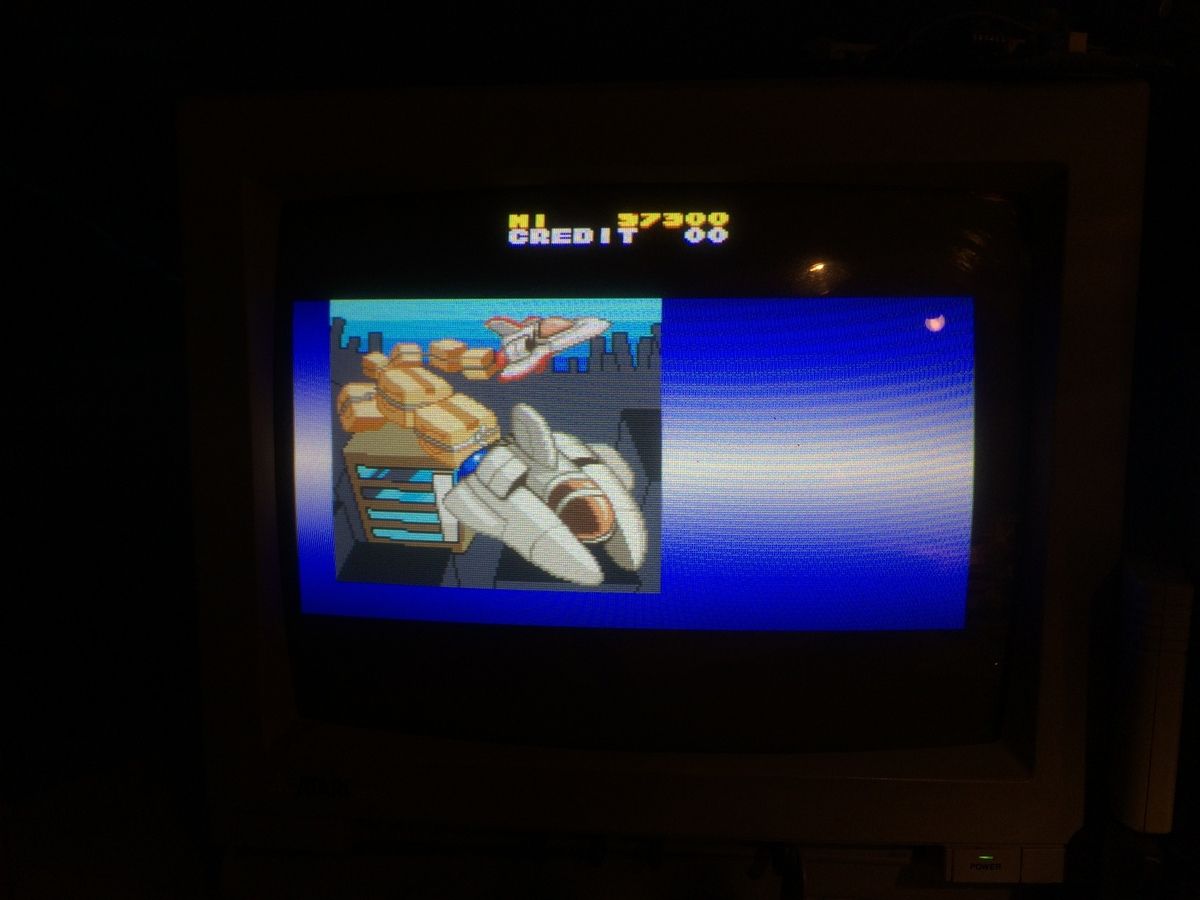

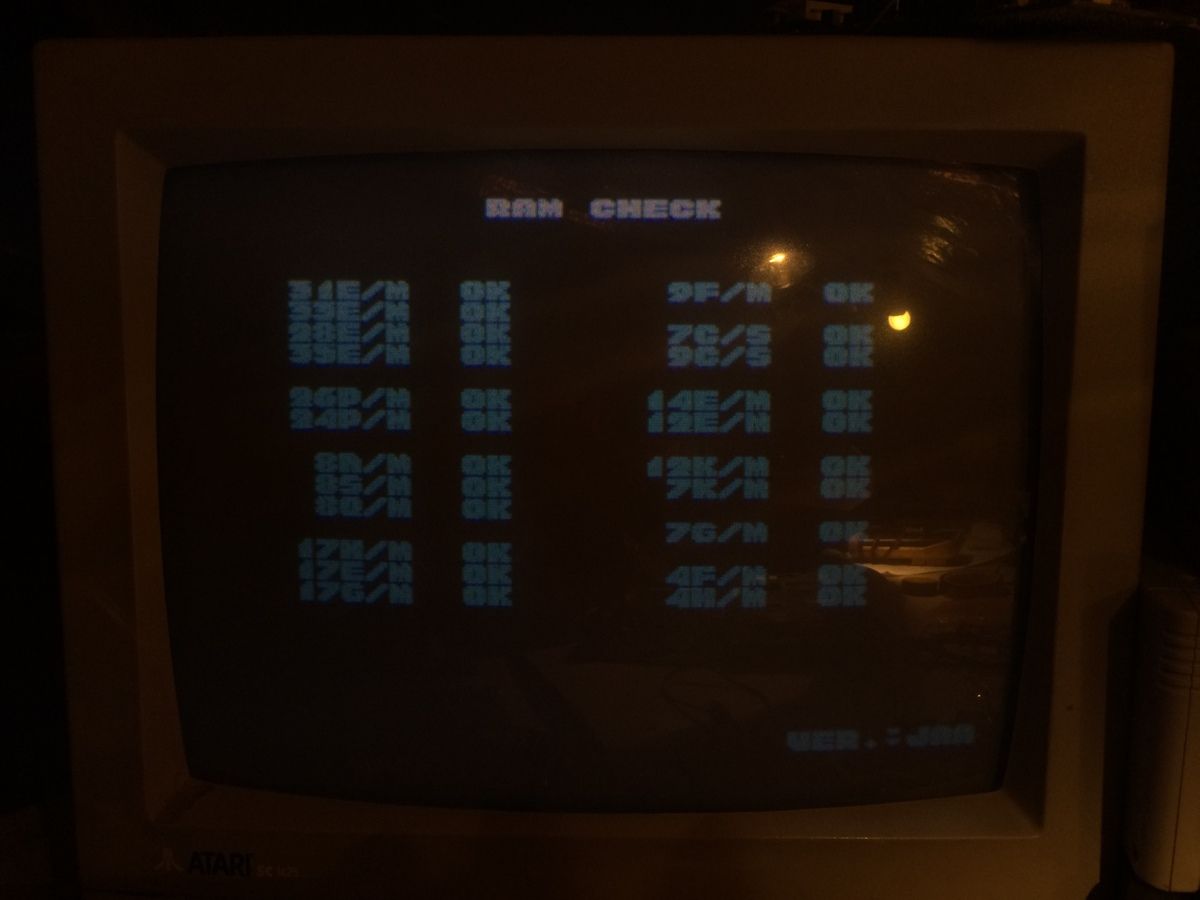

Lance la PCB et :

Gros coup de coeur sur ce Shmup !
