Guardians / Denjin Makai 2 - Banpresto

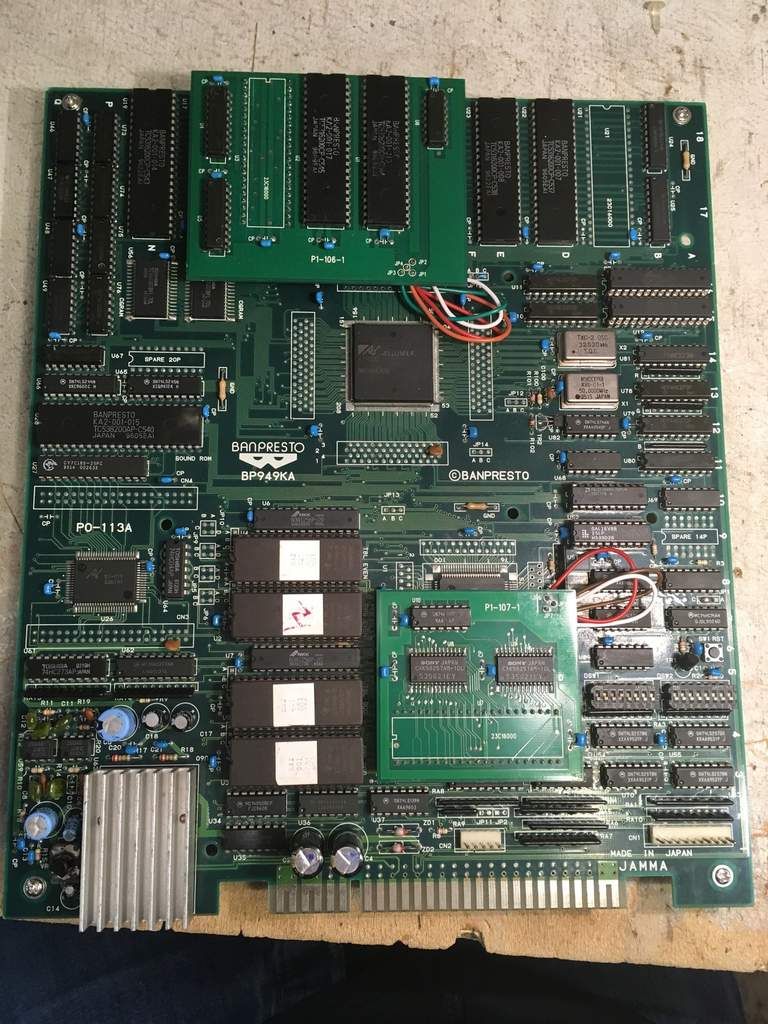

Une PCB de Guardians en version Japonaise, ce qui est assez peu courant pour être souligné, la version coréenne étant largement plus repandue.

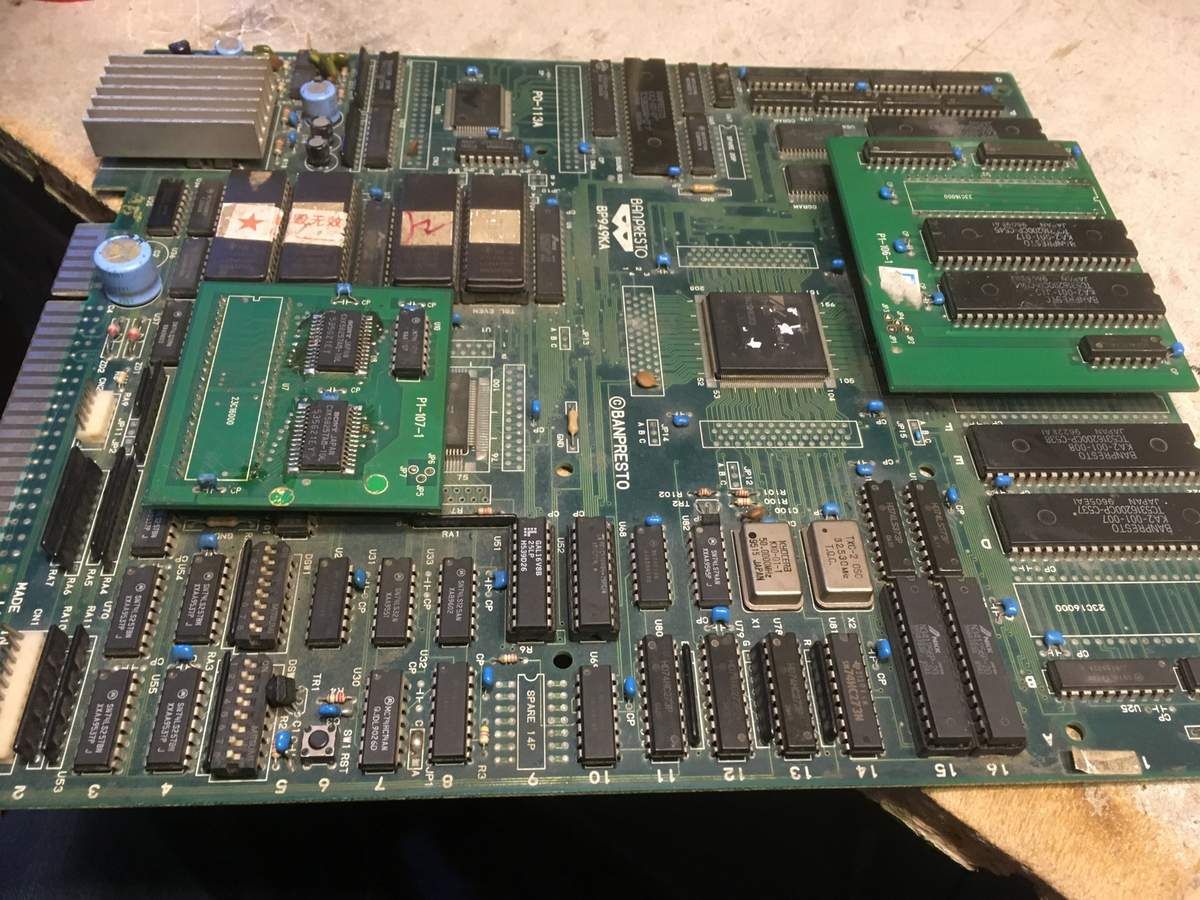

Le jeu a été acheté HS chez un revendeur de Hong Kong :

C'est pas gagné, le livreur a dû s'en servir comme coussin dans la camionnette.

Vraiment pas...

Voici les pannes que je constate :

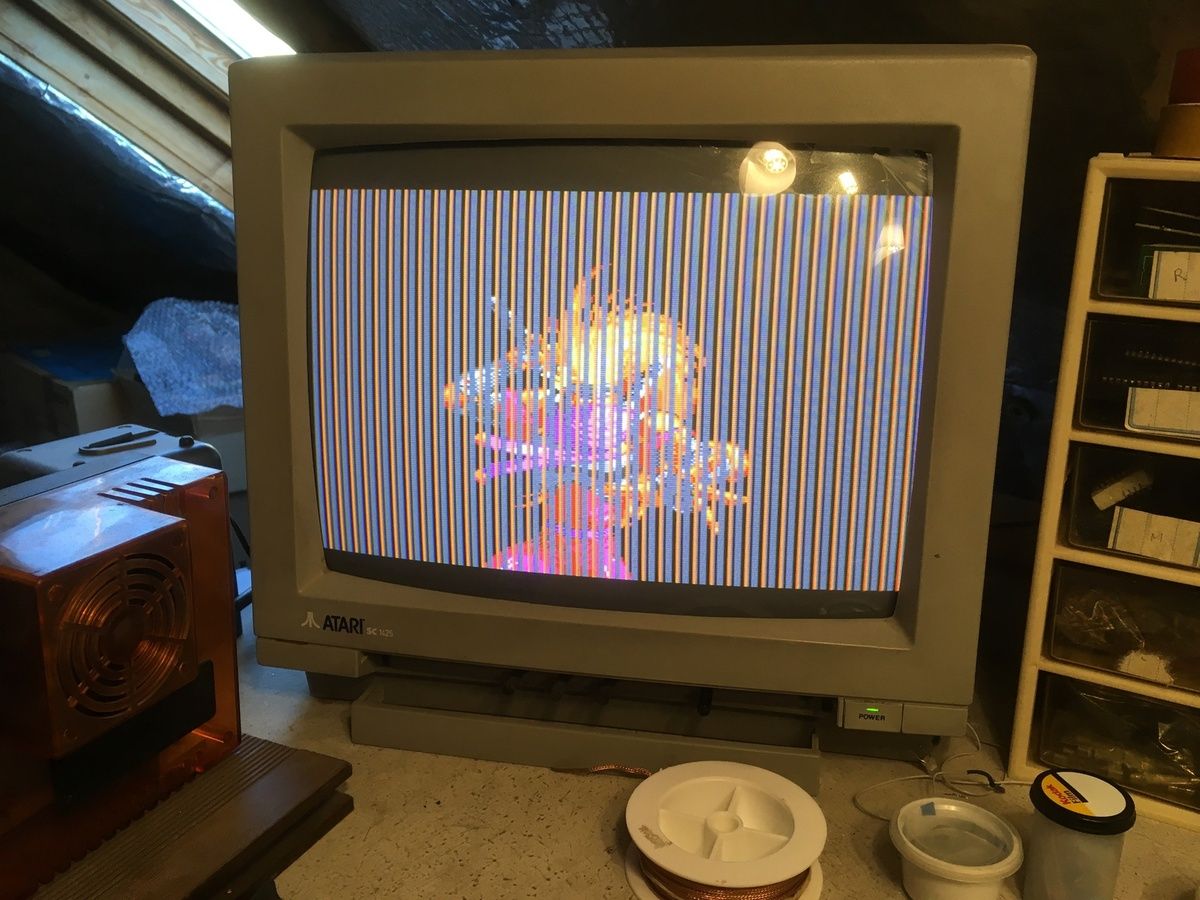

-    Des barres verticales.
-    Des reboots intempestifs.
-    Des bugs dans les musiques.
-    Des réparations à la "one again".
-    Des condensateurs arrachés.
-    Et une couche de crasse carrément collector tellement elle a fusionné avec la PCB.

Avant de passer la PCB au lavage, j'inspecte minutieusement les boitiers VTQFP*, car ça serait dommage de dégager une broche à cause d'un coup de brosse malencontreux.

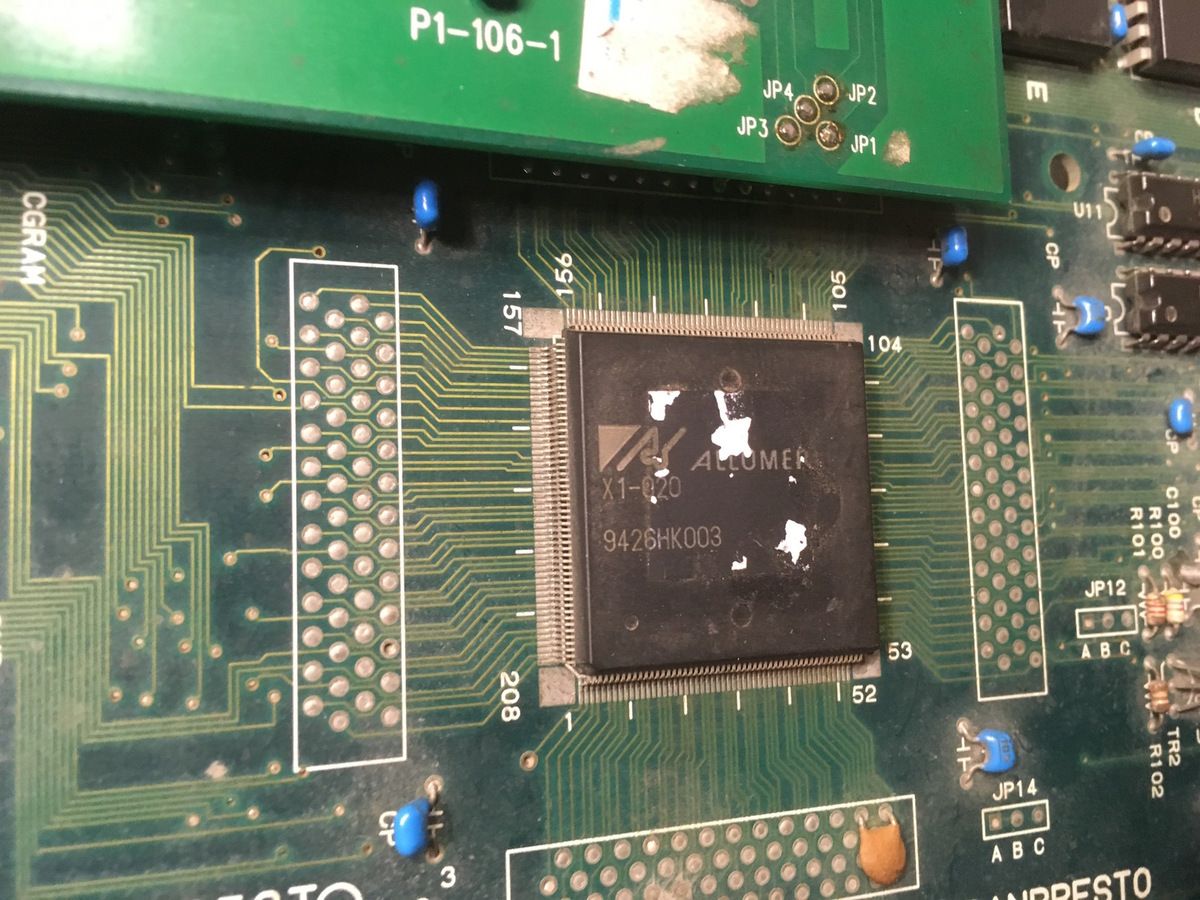

C'est là que je tombe sur une série de joints de soudure cassées sur ce chip :

J'en profite pour le ressouder intégralement.

Un test et :

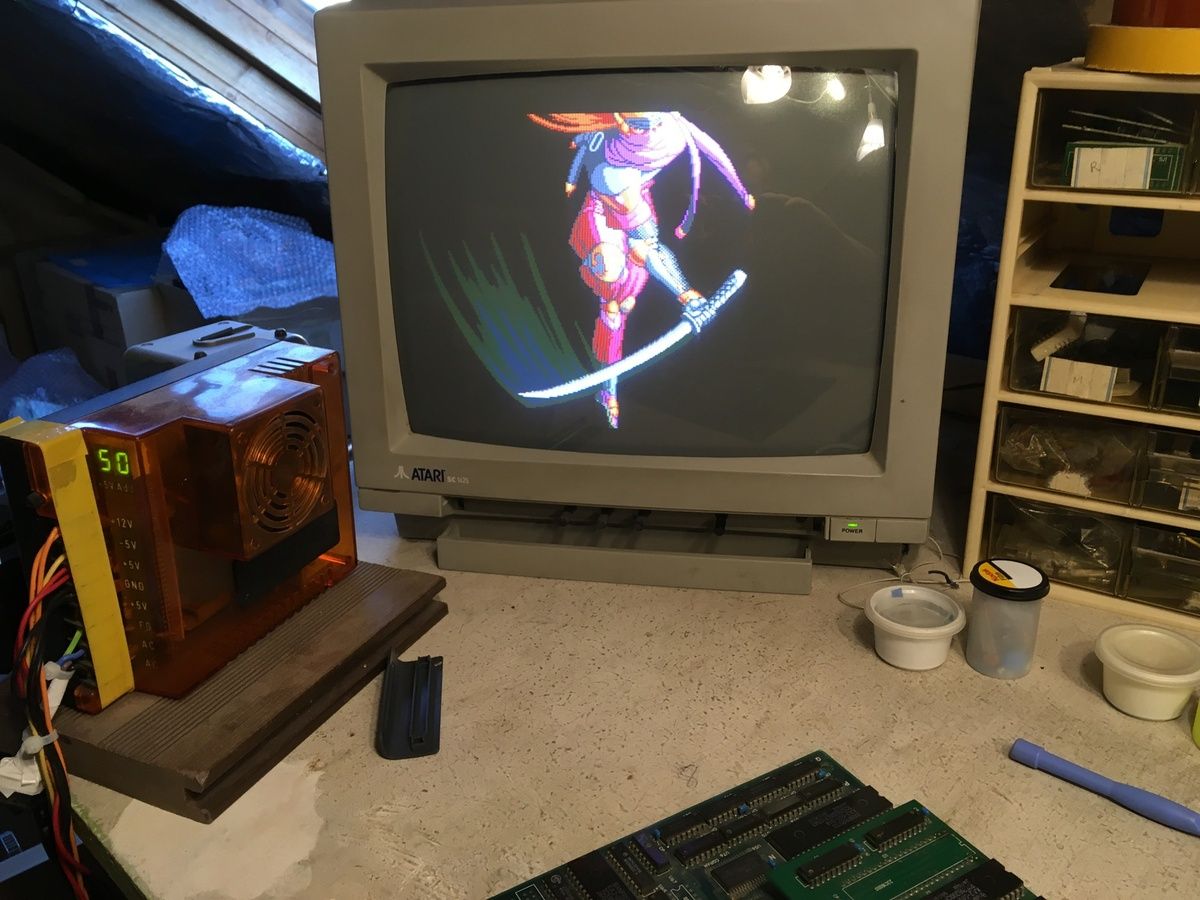

Les barres verticales sont parties ! C'est déjà ça de fait.

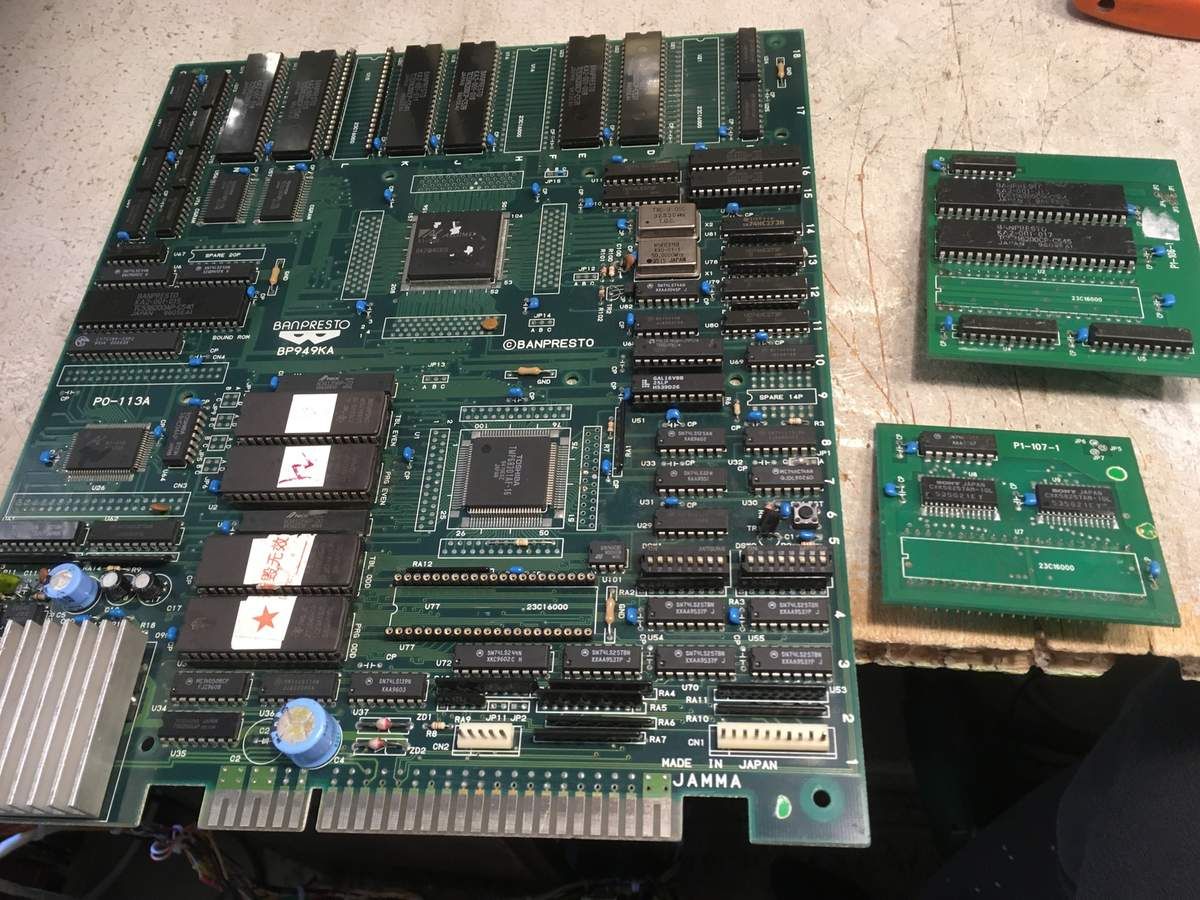

Je démonte les deux cartes filles et envoie le tout à la douche.

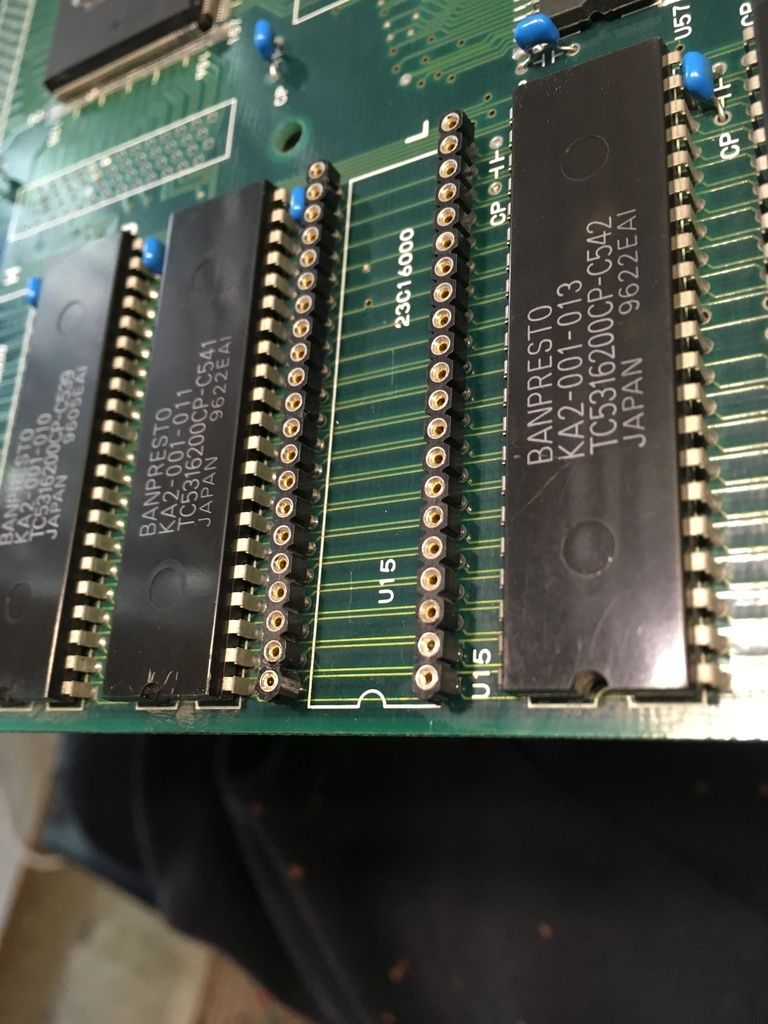

J'inspecte et répare les supports tulipes qui en ont bien besoin :

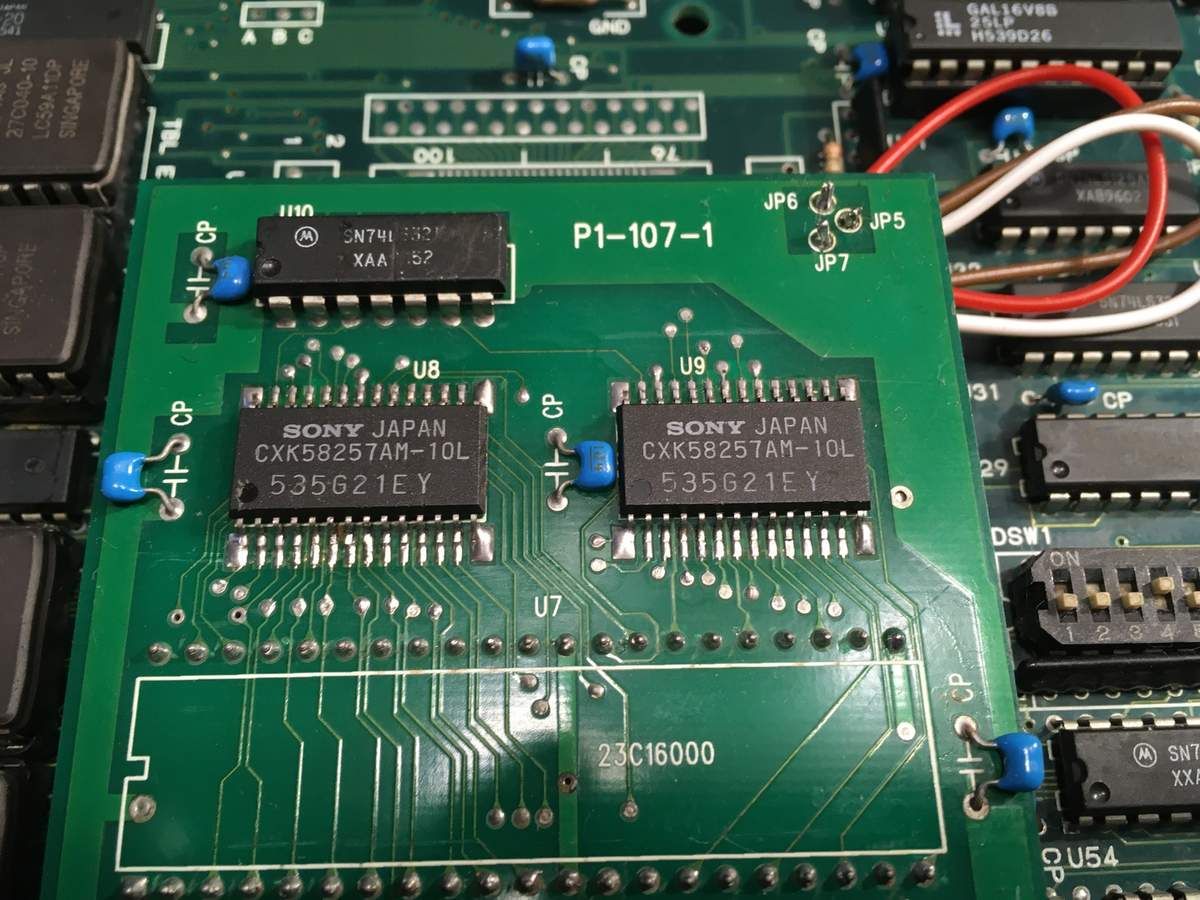

Je refais les straps des points "JP" entre la mobo et les cartes filles, les anciens étaient fait de bouts de fils de fer à moitiés pliés. Top de chez top pour faire des courts circuits...

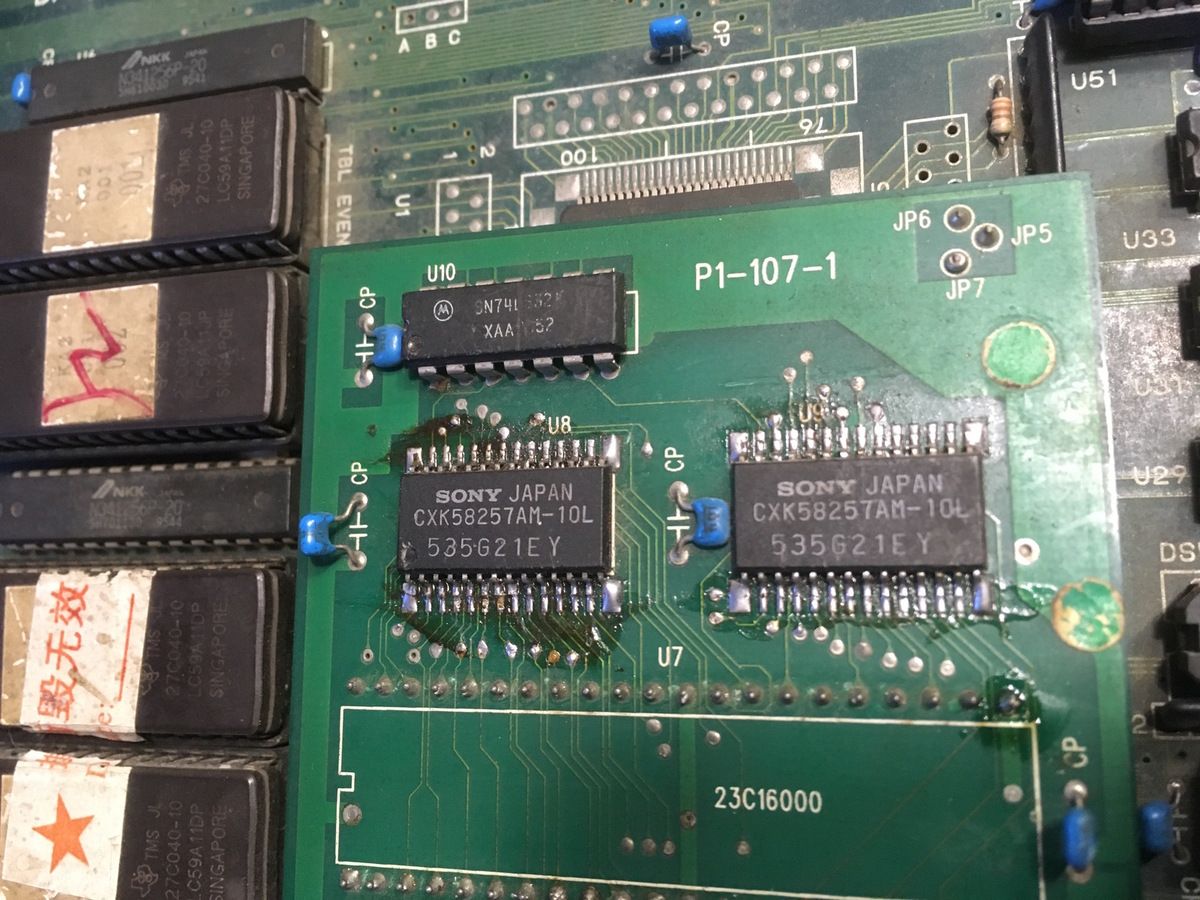

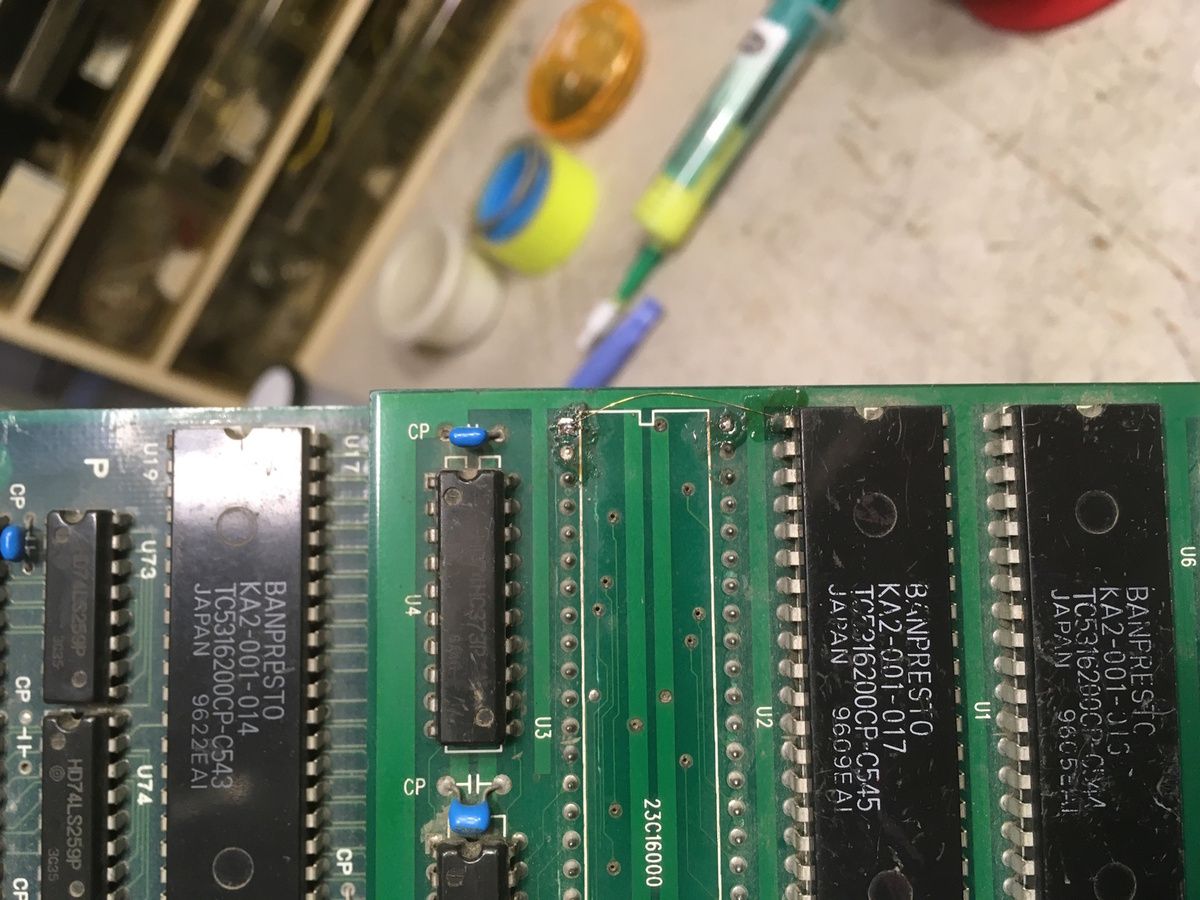

Et je fini la série avec une réparation des "réparations" précédentes :

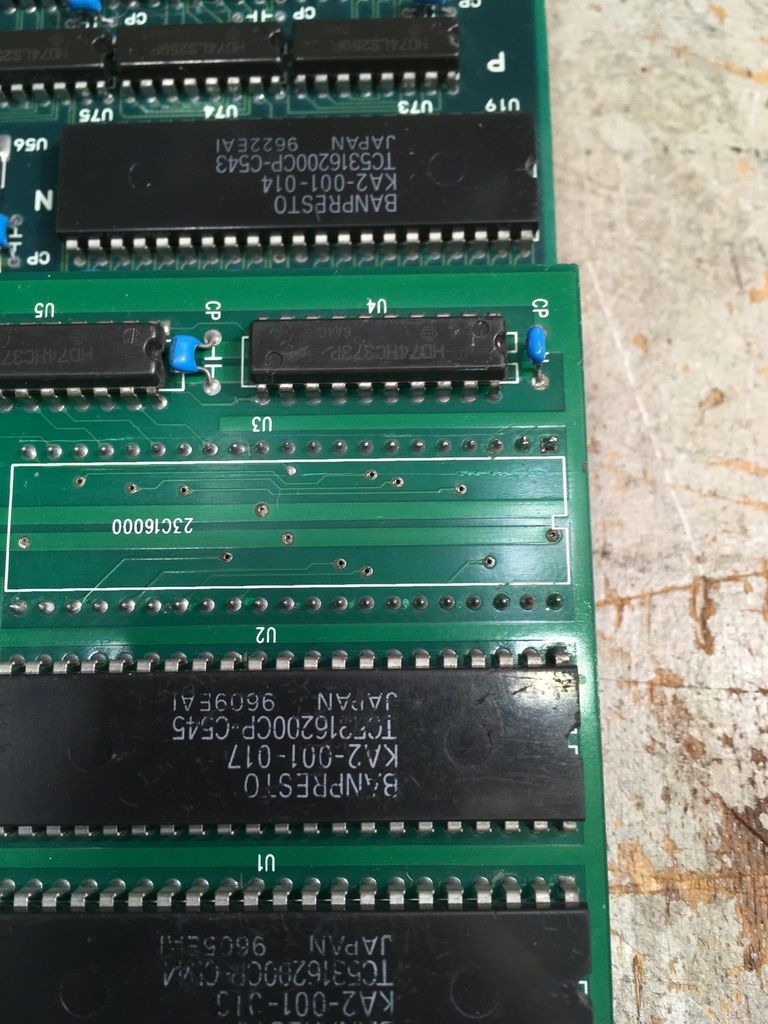

Soudures refaites, remplacement des broches abîmées, et nettoyage du flux qui avait bavé partout.

Suppression du strap dégueulasse, remplacement des broches arrachées et nettoyage du flux.

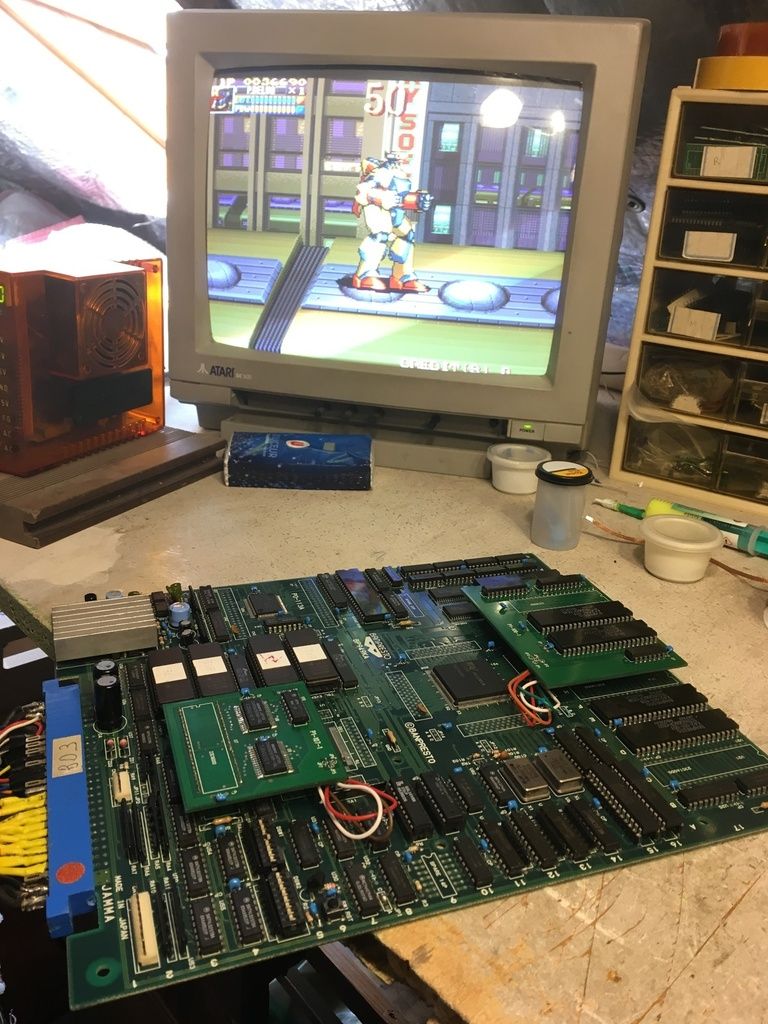

Après remontage et test il n y a plus de problème de reboot.

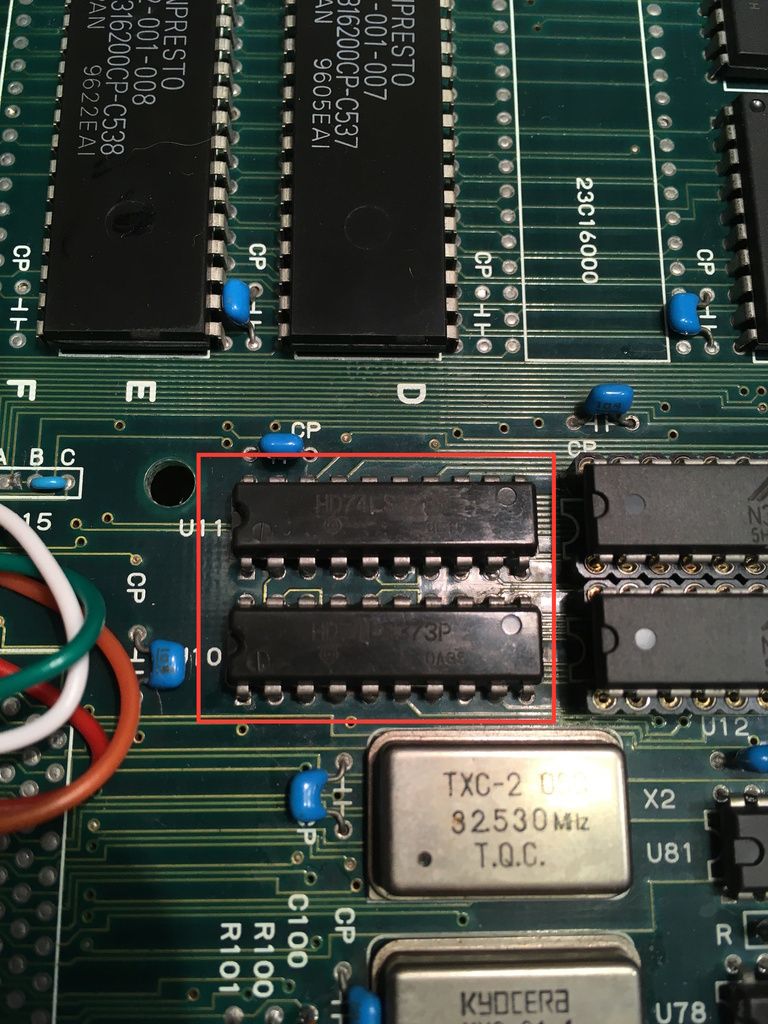

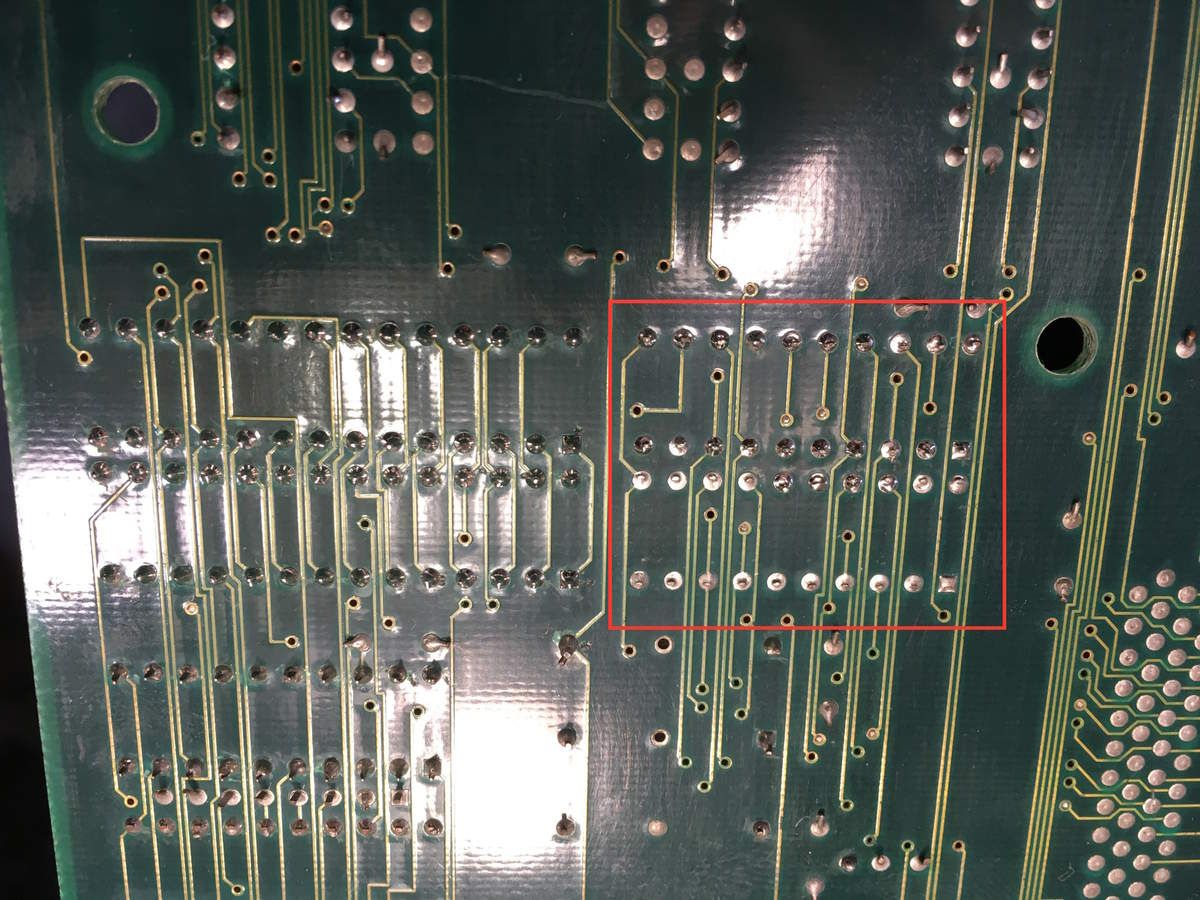

Cependant il reste toujours de petits glitchs graphiques, j'inspecte la zone sous la RAM palette et m’aperçois que les soudures de deux TTL avoisinantes (U10&U11) ont été refaites et autant dire que ce n'est pas propre du tout. Je les refais et les derniers glitchs disparaissent enfin !

Ensuite je remplace les condensateurs arrachés, et commence à m’intéresser au circuit audio pour découvrir l'origine de mes problèmes de musiques.

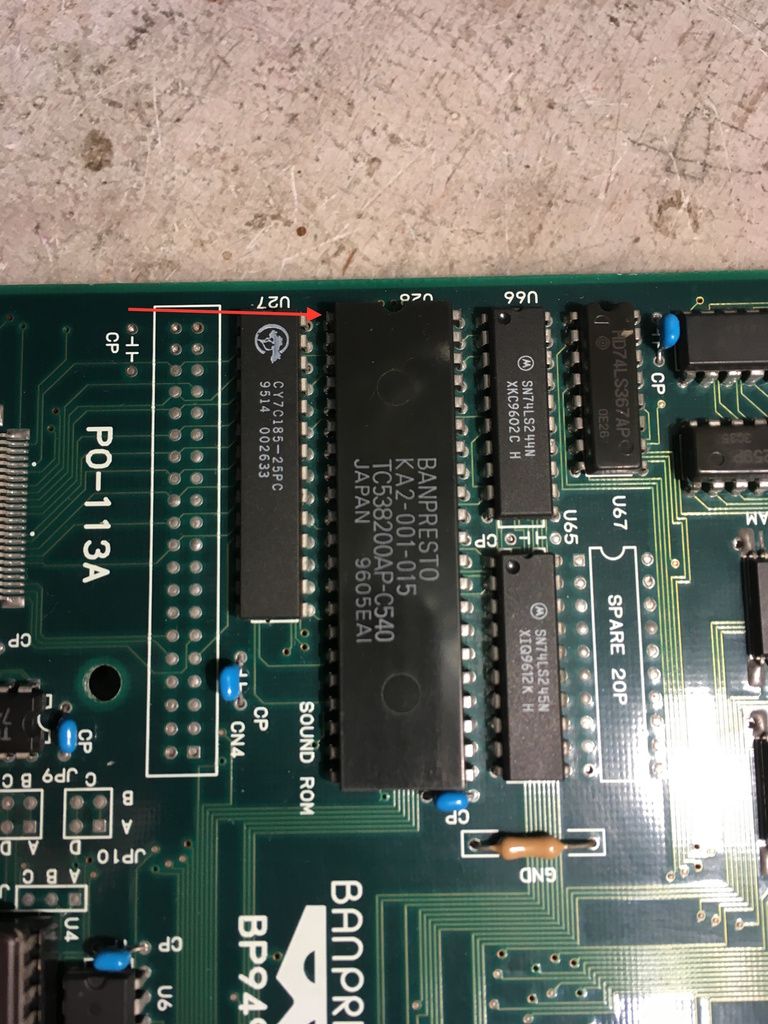

En inspectant à l’oscilloscope la "Sound rom" (ic28) je constate qu'à l'adresse A18 le signal reste bloqué entre deux niveaux.

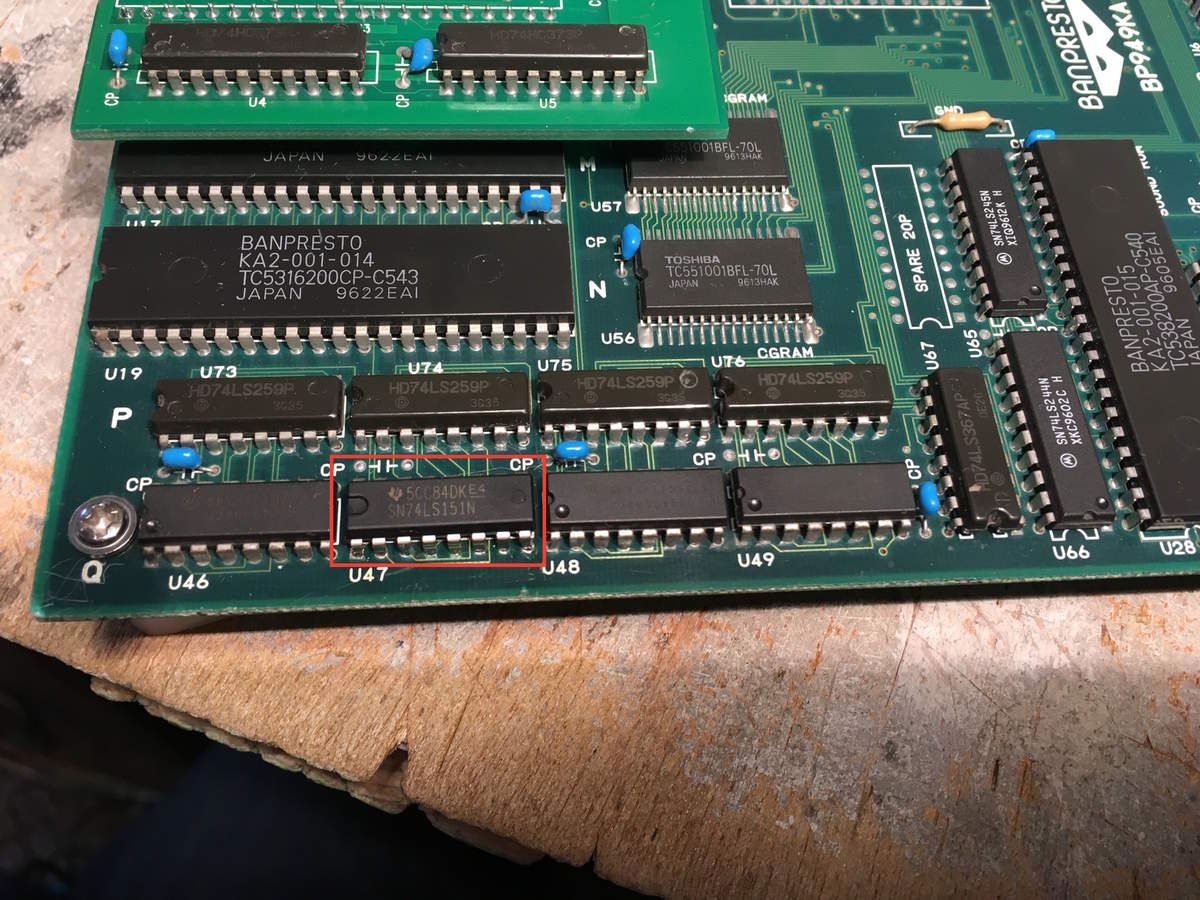

Je remonte le fil et tombe sur une des deux sorties (broche 5->Y) d'un multiplexeur (74LS151) en U47.

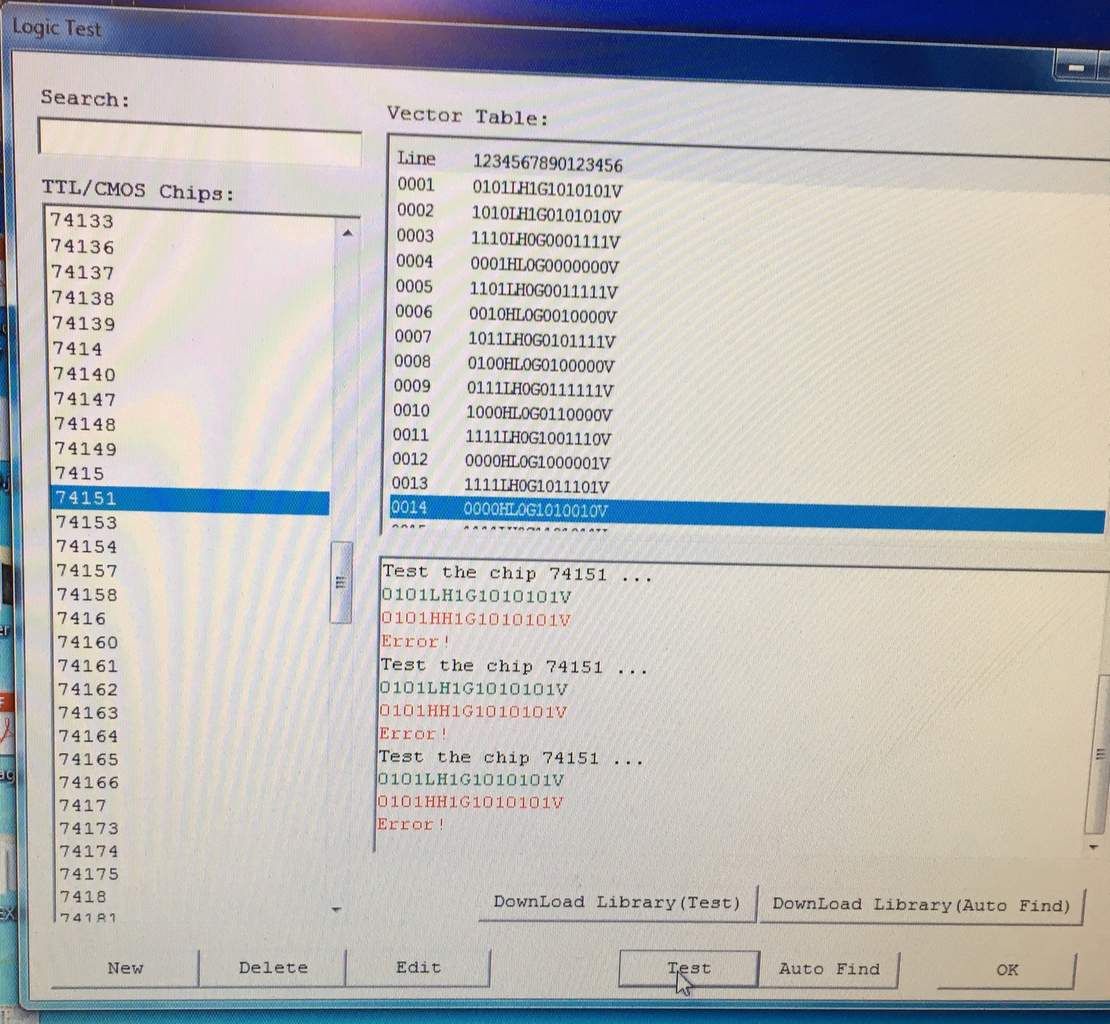

Je le démonte et utilise le testeur logique de mon Xeltek :

Résultat sans appel !

Je remplace le TTL :

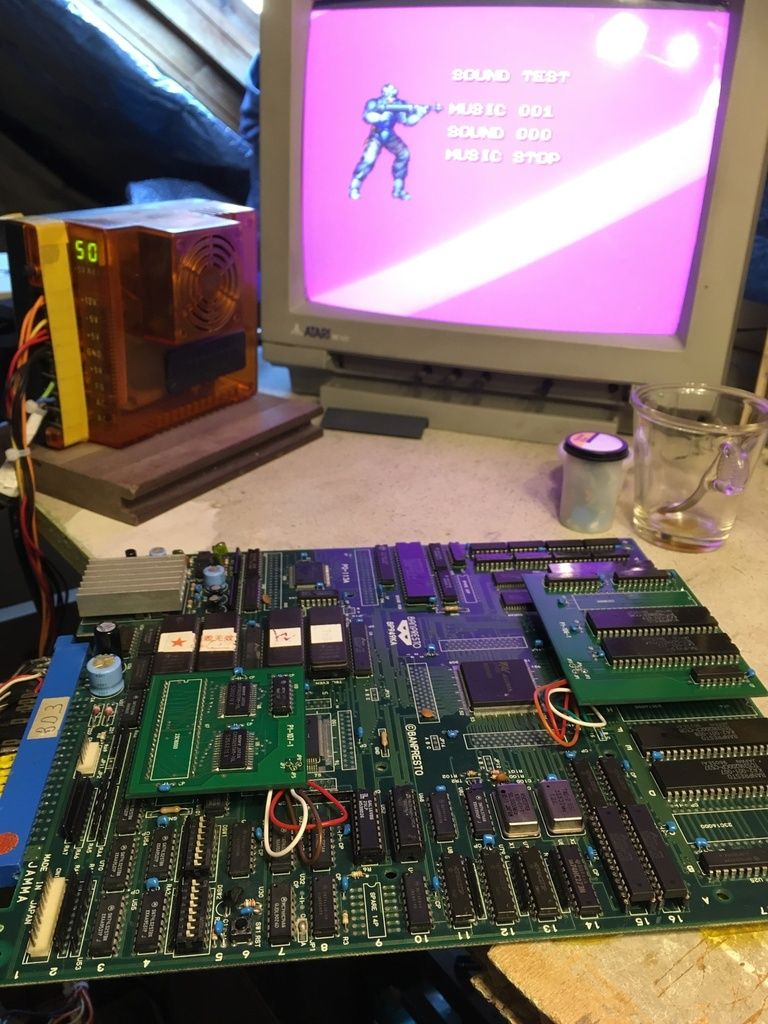

Les musiques sont enfin normales.

Voila un titre que je suis content de faire rentrer dans ma collec.

A noter que ce jeu a été une véritable surprise, la richesse de son gameplay en fait un des meilleurs Beat auquel j'ai pu joué à ce jour. Un bijou oublié !

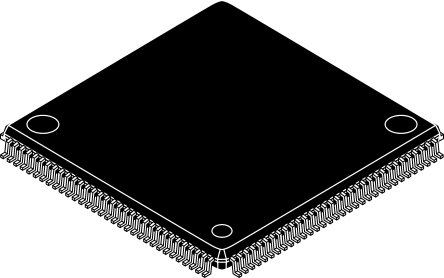

*VTQFP -> Very Thin Quad Flat Package :
