Slot MV1FZ - SNK
Un slot MV1FZ confié par les potos de l'association Coin-Op Legacy.

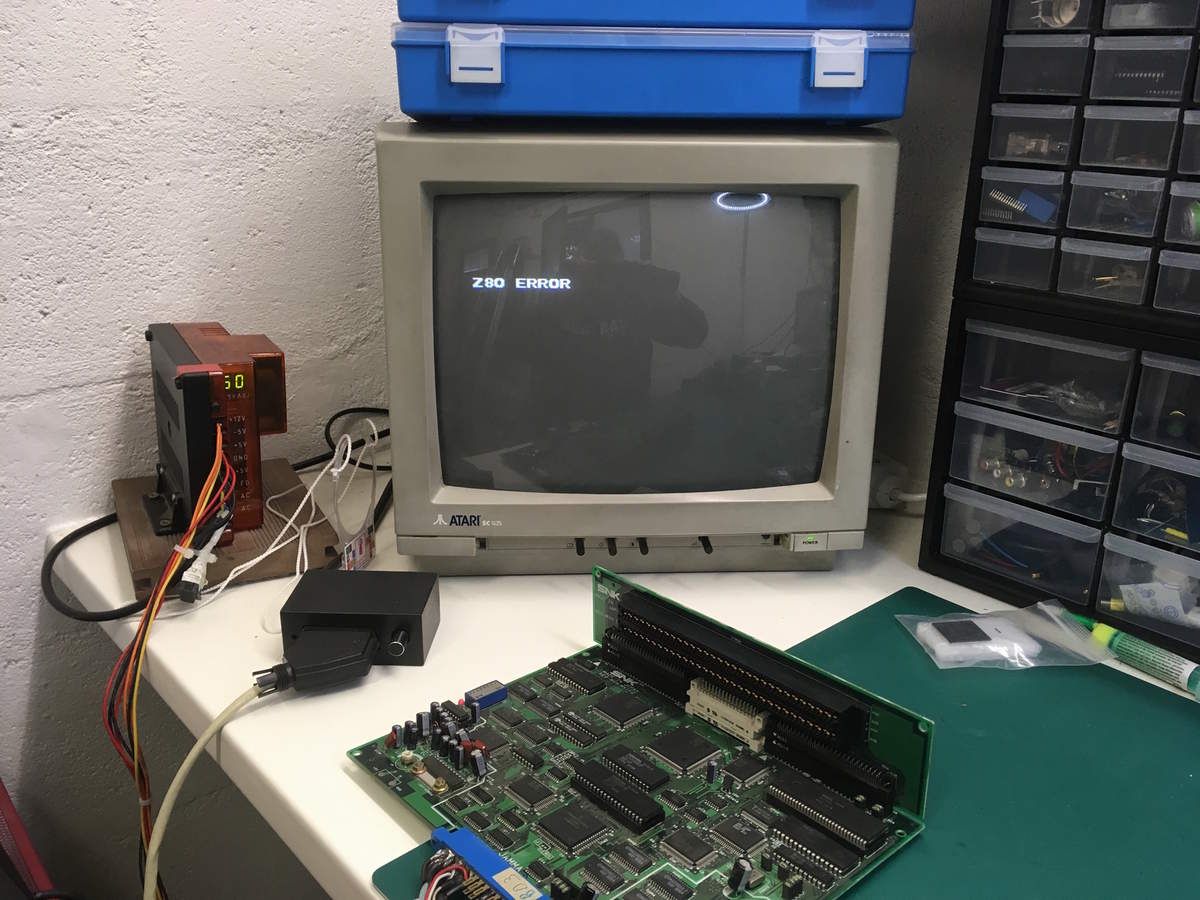

Il affiche une erreur Z80 :

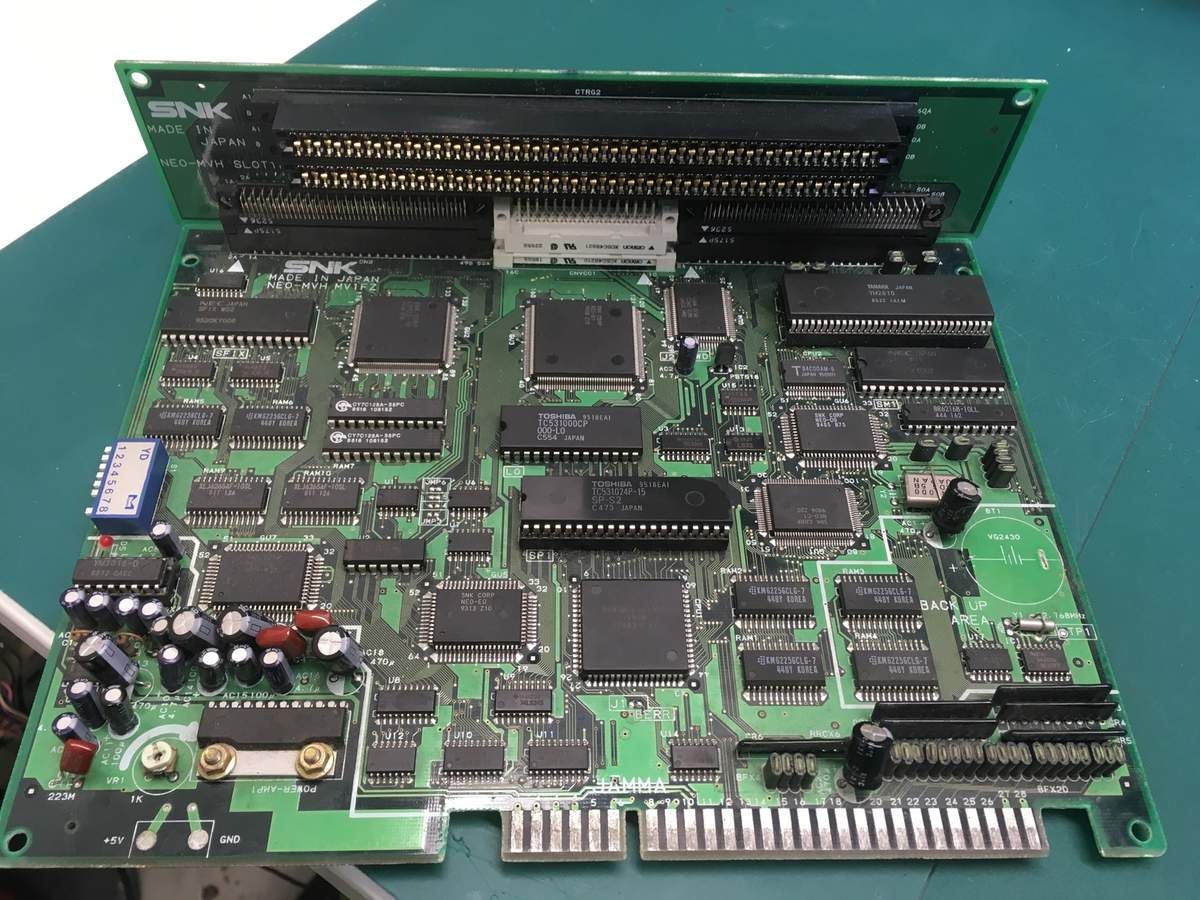

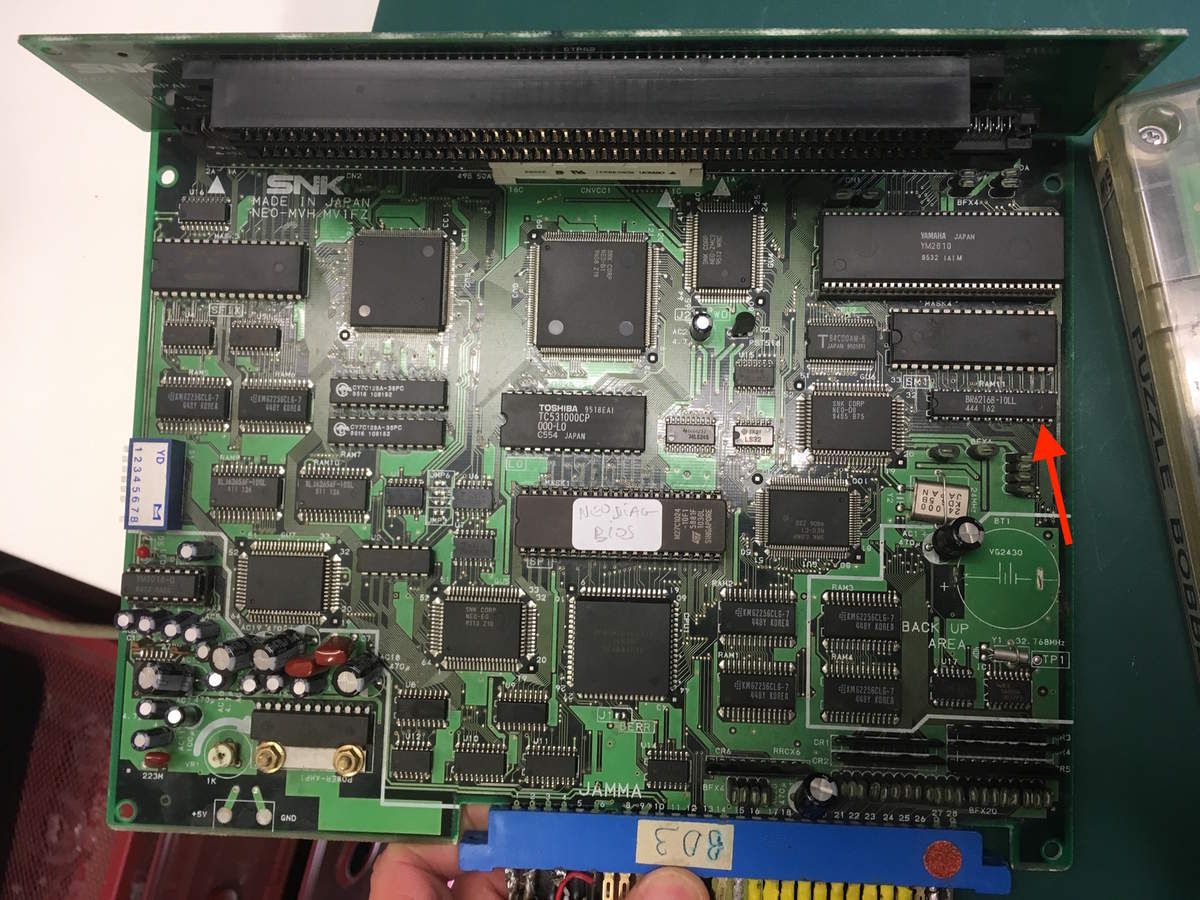

Ce slot est plutôt en bon état, pas de trace de réparation antérieure :
L'erreur Z80 concerne la partie audio du système. Cette erreur est extrêmement peu explicite et concerne une multitude de composants du circuit audio.
Pour me faciliter la tâche, j'utilise l'indispensable "Neo Diagnostics Bios".

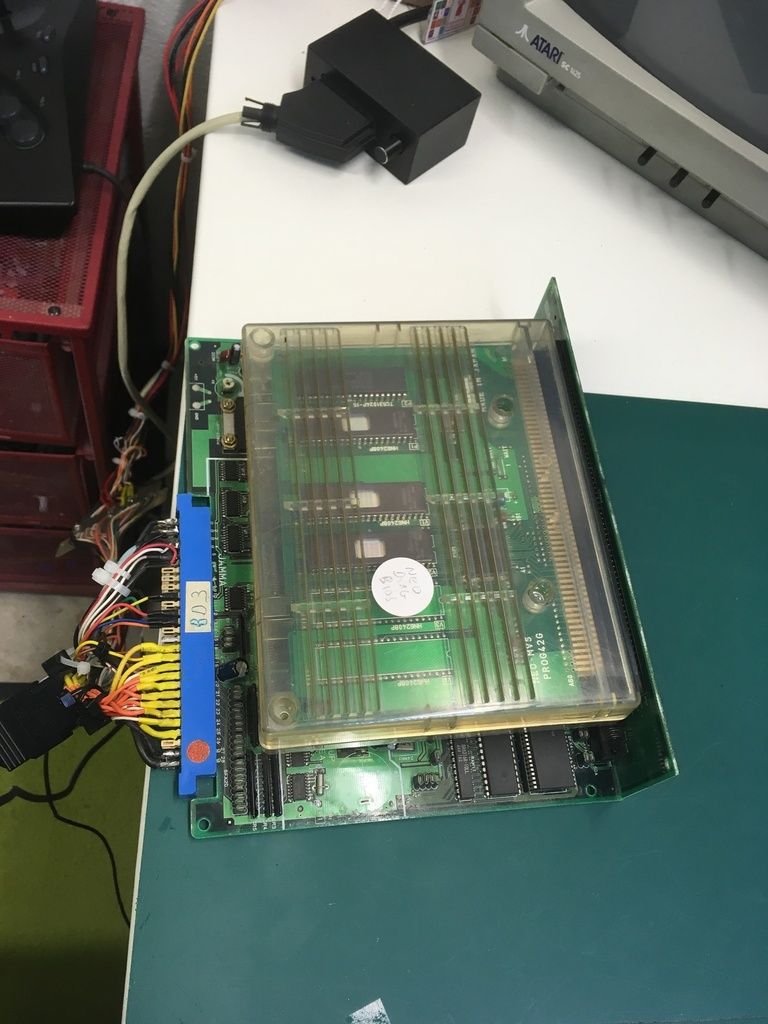

Je remplace le bios du slot puis j'utilise une cartouche modifiée sur laquelle la ROM M1 a été remplacée par celle du Neo Diagnostics Bios.
Il est possible de se passer de cette cartouche modifiée, mais la partie audio ne sera pas testée. Dans le cas présent cette cartouche devient indispensable.

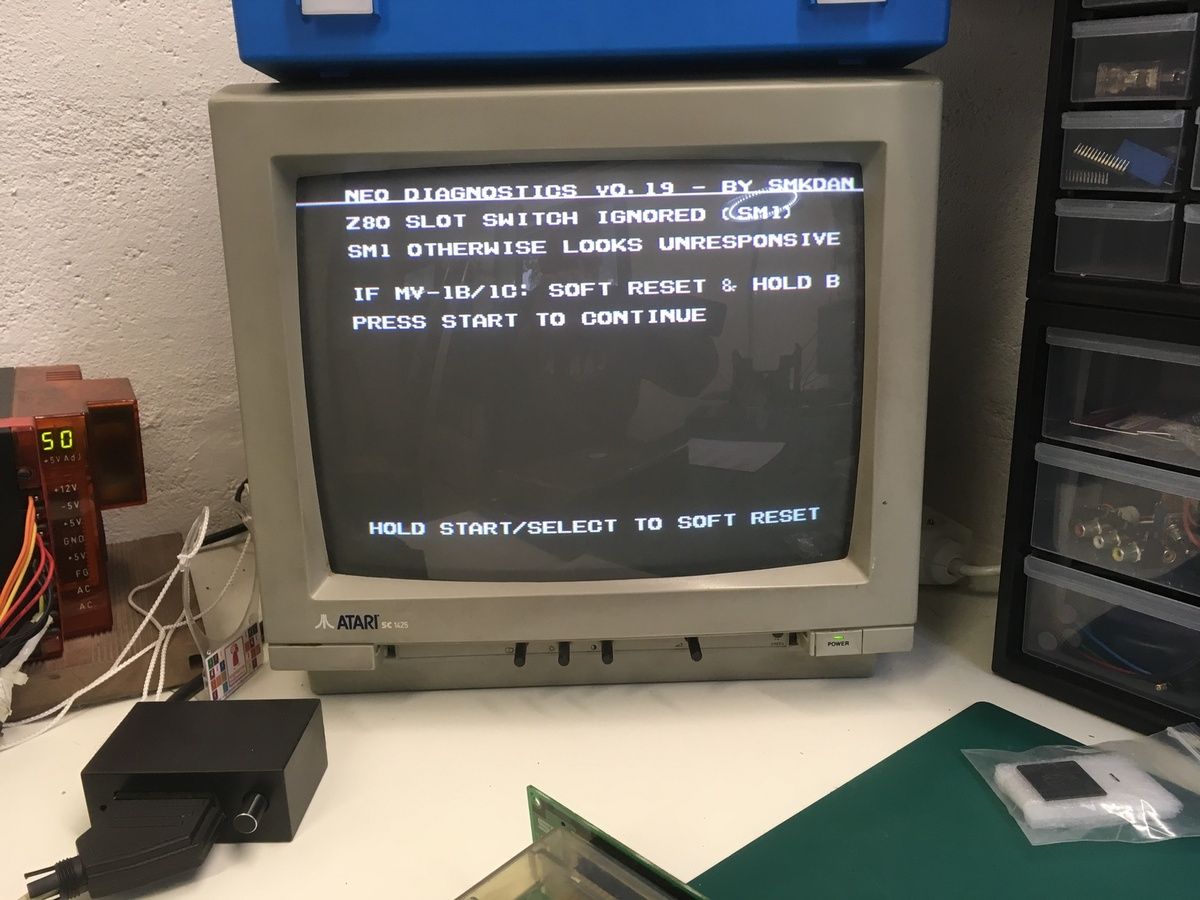

Voici l'erreur que me retourne le Neo Diag Bios :
"SM1 semble ne pas répondre"
SM1 est la ROM qui contient le programme du Z80 :

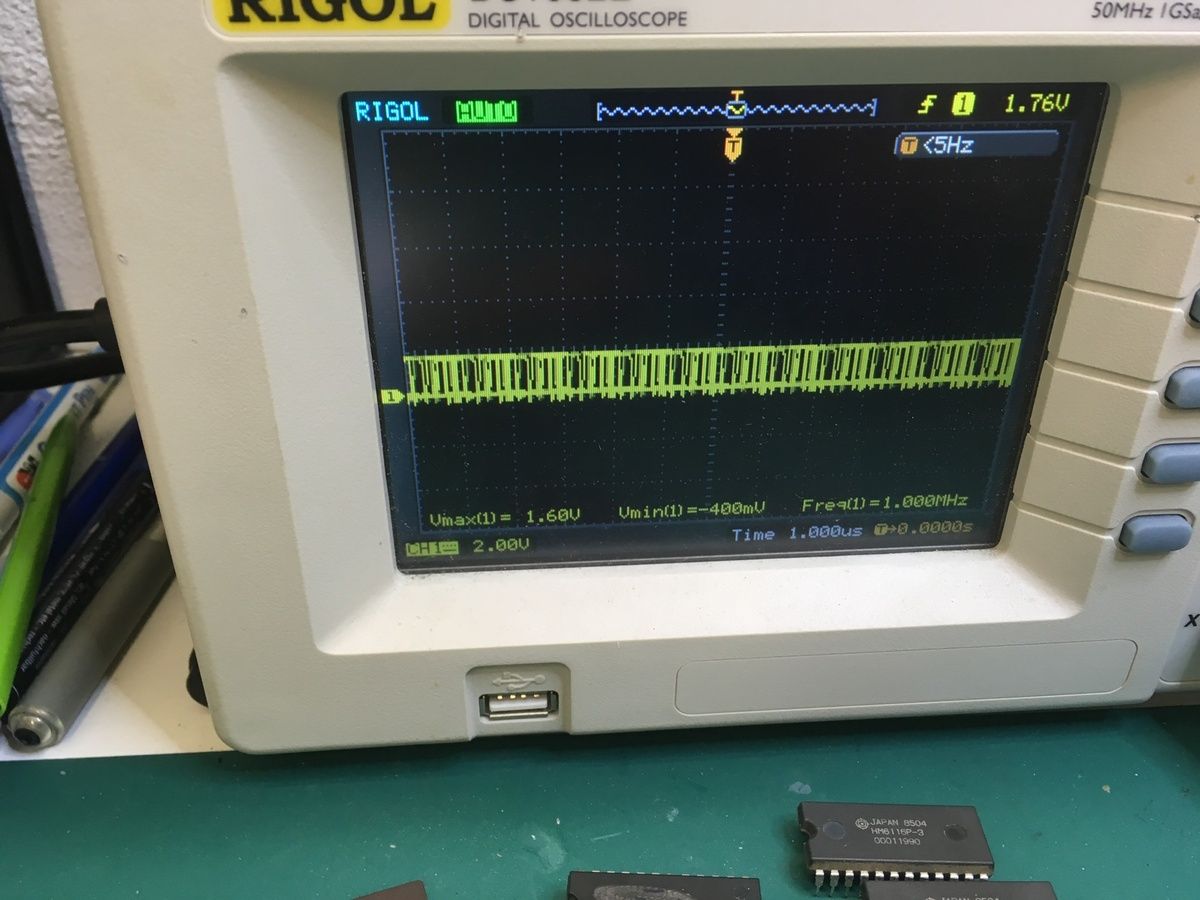

Voici sur quoi je tombe en sondant son bus data (sur D2) avec l'oscilloscope :
Le signal est complétement aplati.
Je dessoude SM1 et le teste sur un programmateur d'EPROM -> tout est OK. Fuu...

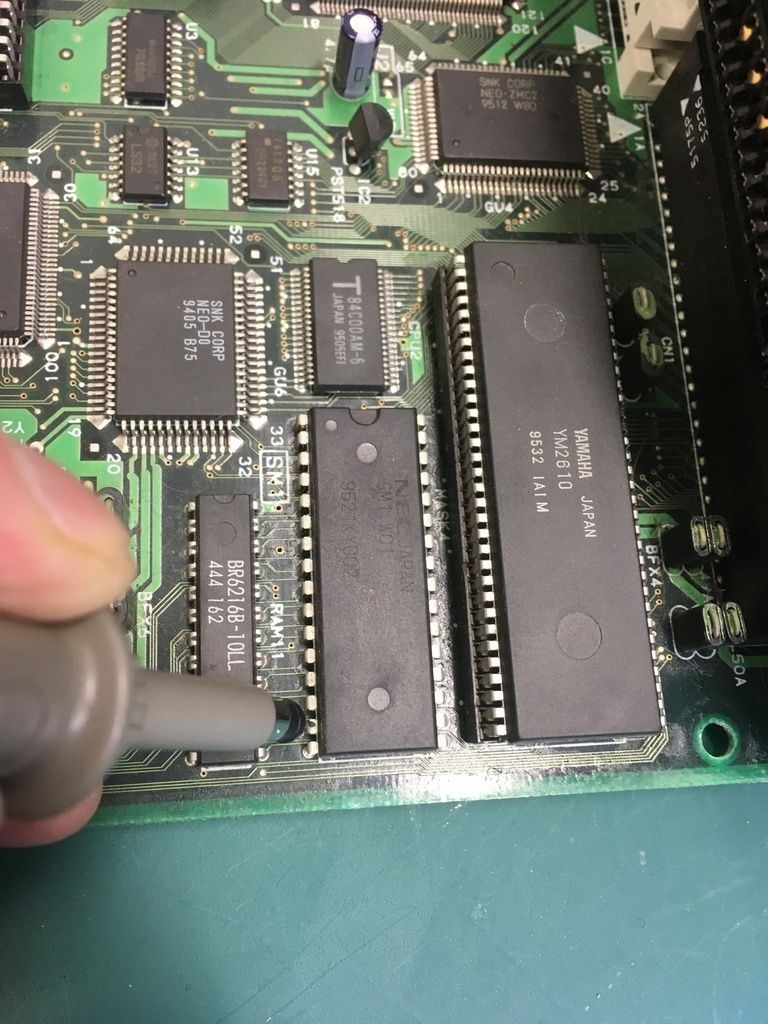

Je teste ensuite la RAM (6116) qui est juste en dessous :
Idem, tout est OK...

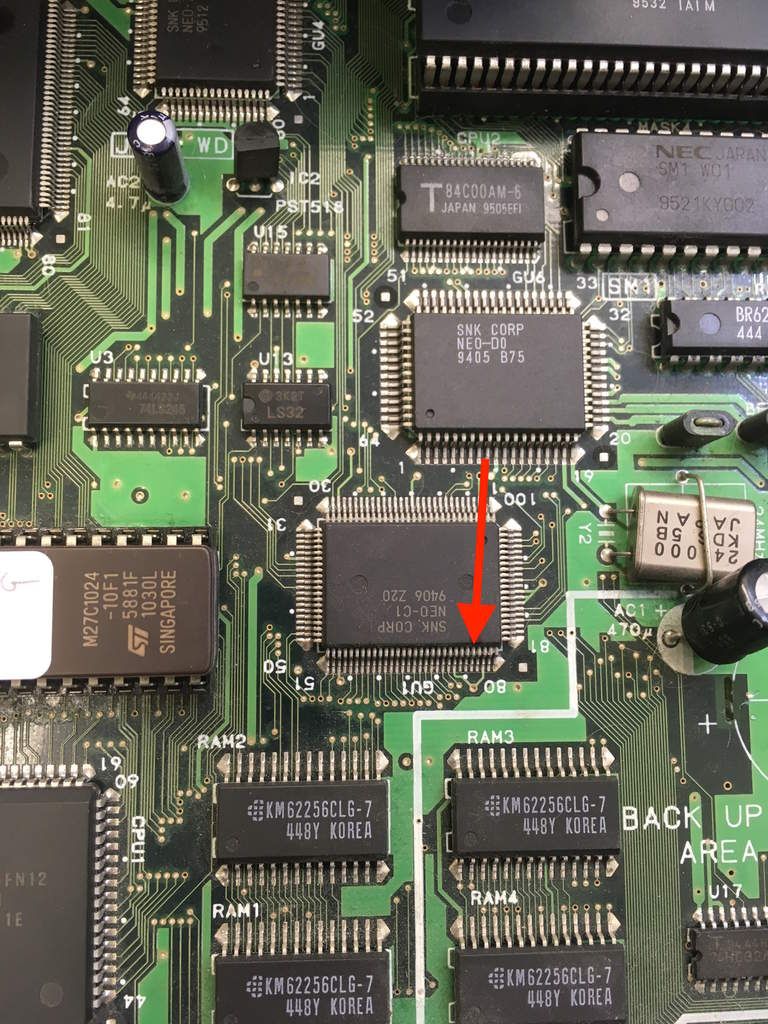

Je continue de remonter vers le Z80, le composant suivant est le NEO-C1 sur sa broche SD2:
Le custom chip NEO-C1 a des fonctions assez variées :
-
Décodeur d'adresses
-
Entrées contrôles des joueurs
-
Interface du Z80 <-
Je le teste SD2 -> Rien non plus de ce côté !!
Il ne reste reste plus grand chose en dehors du Z80.
Visiblement j'ai pris le problème à l'envers... Pour une fois que l'erreur Z80 est véritablement explicite, ça méritait bien un article !

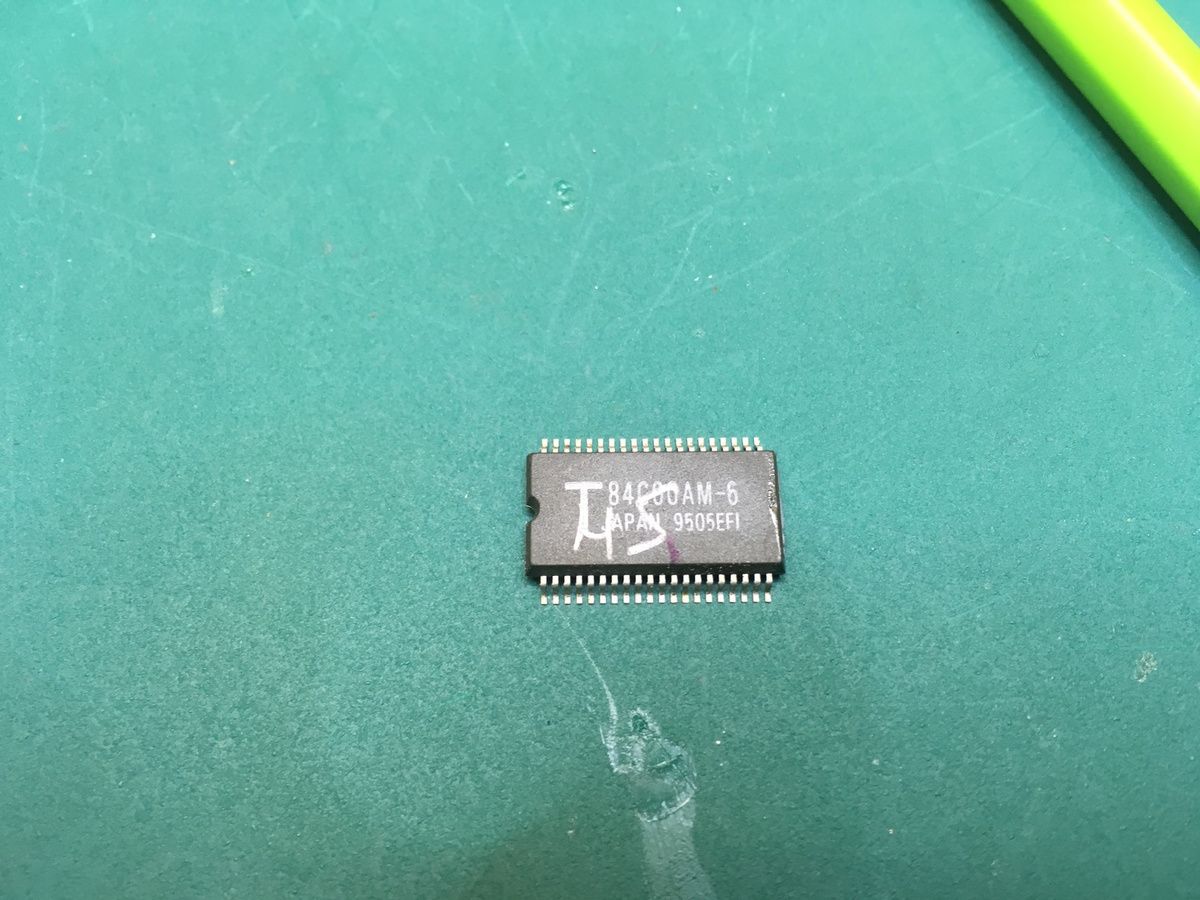

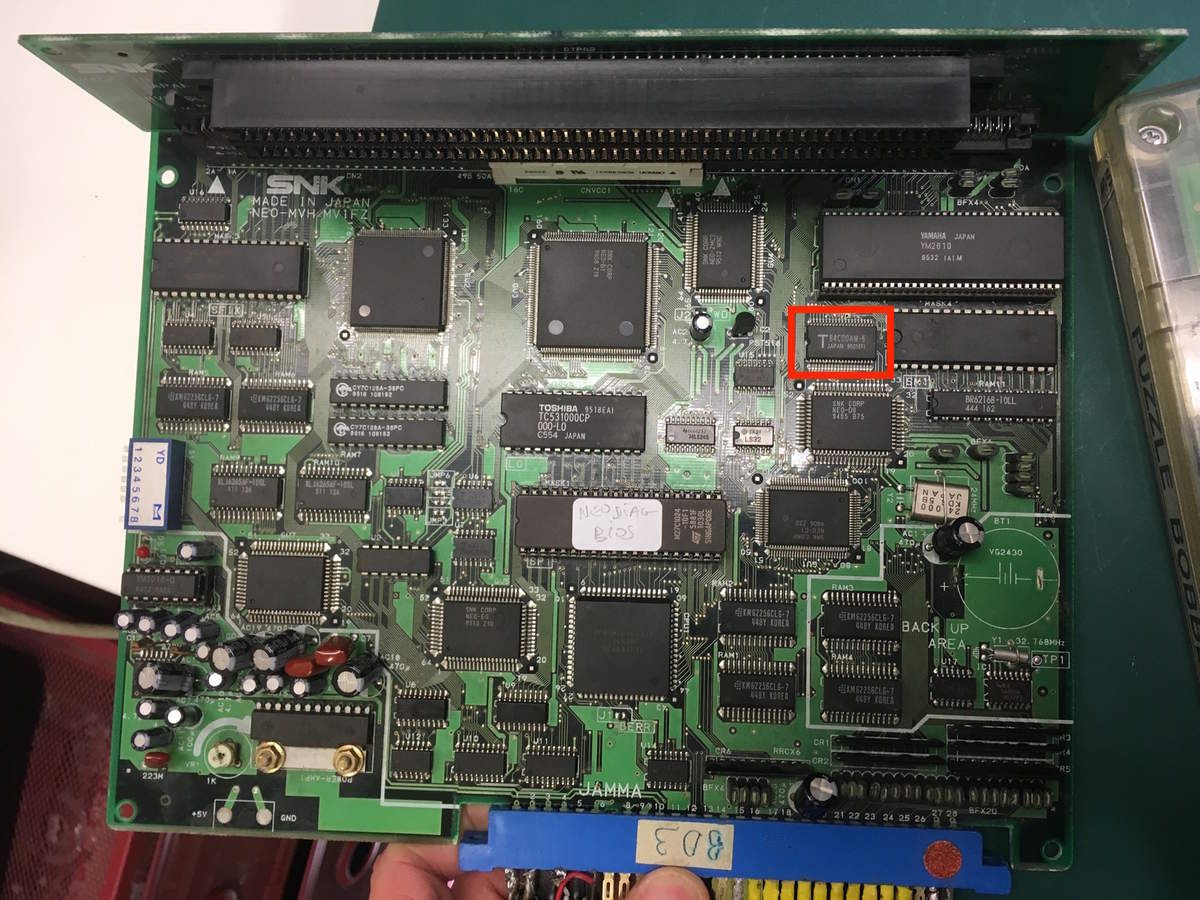

C'est une version CMS du Z80, avec un plus petit boîtier. C'est lui le CPU principal du circuit audio.

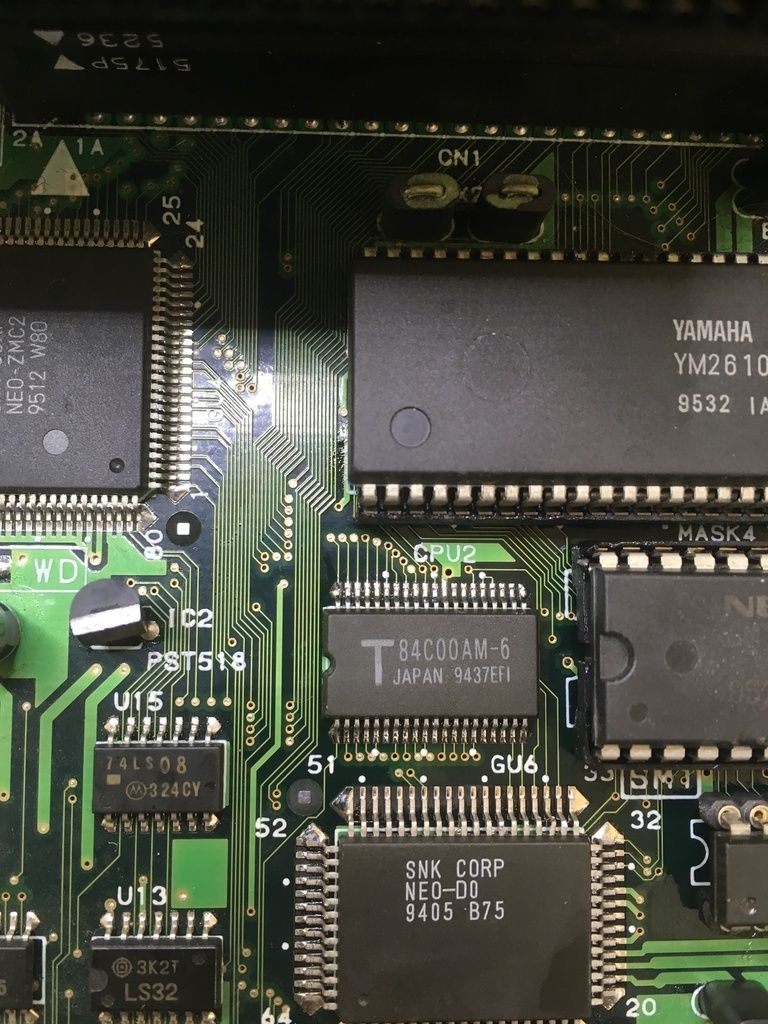

Après remplacement :

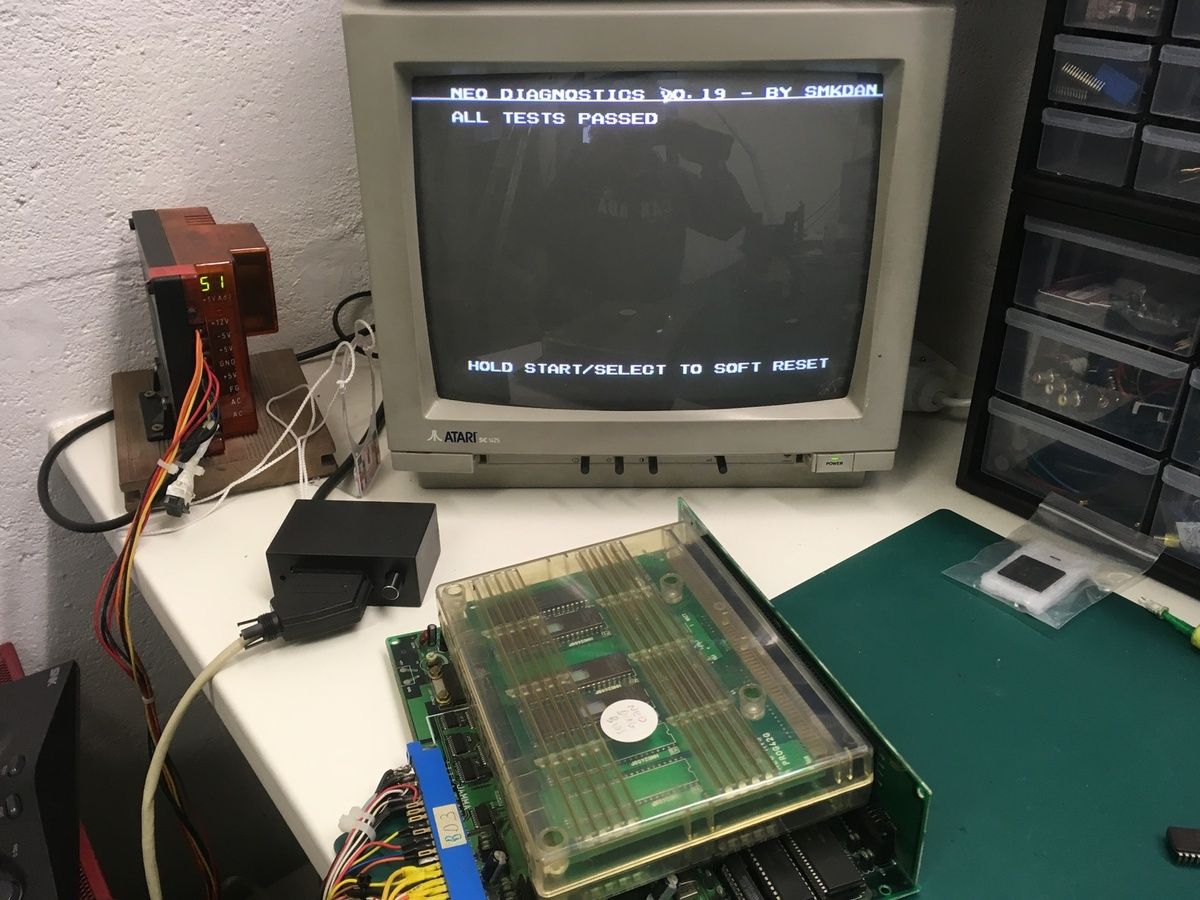

Je relance un test avec le Neo Diag Bios :
Puis je remets le bios d'origine, et enfin il ne reste plus qu'à tester avec un jeu :
