Mushihime-Sama - Cave CV1000

Publié le par Seb

Un Mushihime-Sama confié par Cave-ShOOtinG. L'affichage des couleurs n'est pas normal, il y a une très forte dominance de vert et de bleu :

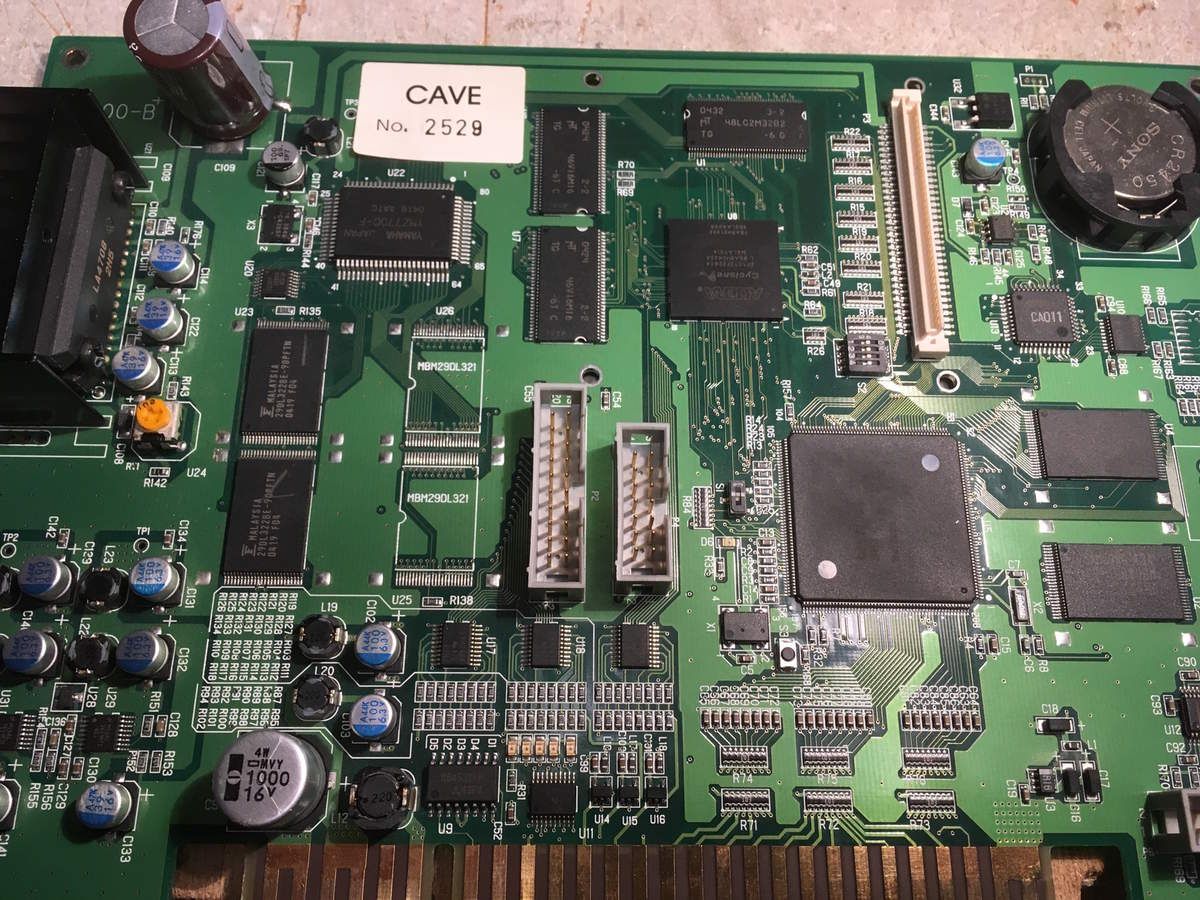

La PCB est très propre, rien de notable en dehors d'un condensateur CMS arraché emplacement C121 :
Cela n'a aucune incidence sur le problème de couleur, nous verrons ce condensateur à la fin.

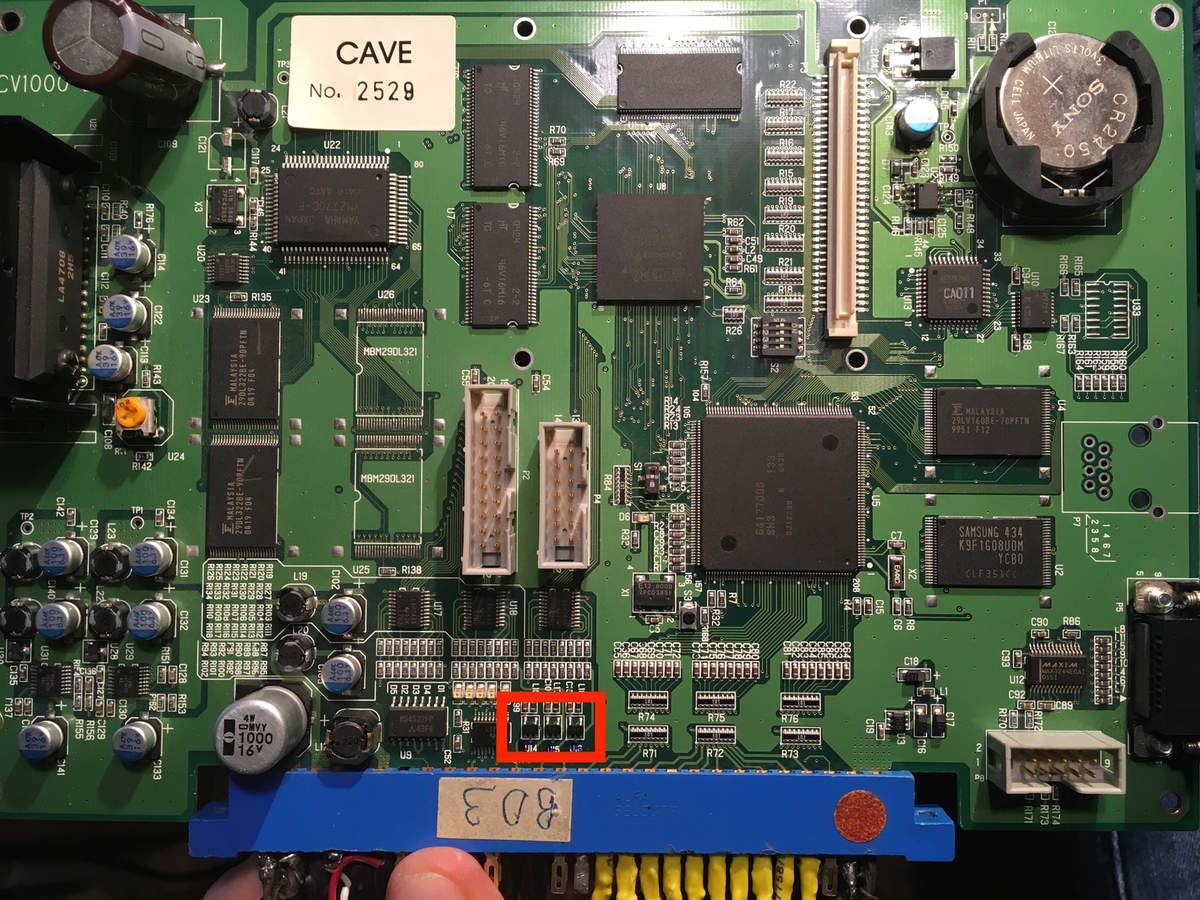

Je commence par m’intéresser à l'amplification des couleurs. Celle-ci se fait à l'aide de trois transistors, référence AD8061 en boitier SOT-23, qui vont amplifier respectivement les signaux RVB (Rouge Vert Bleu) à la sortie du circuit vidéo.
Ils sont réputés poser des problèmes sur ces systèmes Cave (CV1000B).

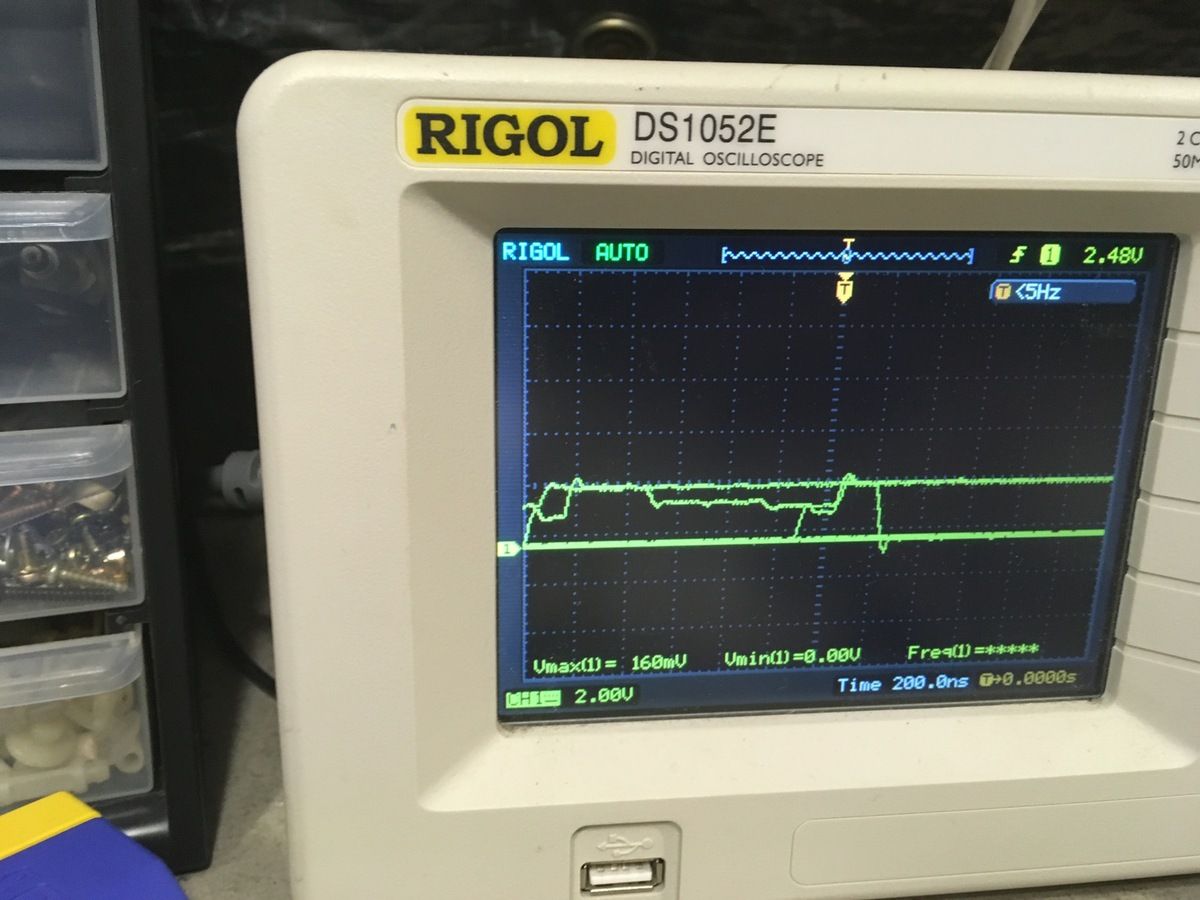

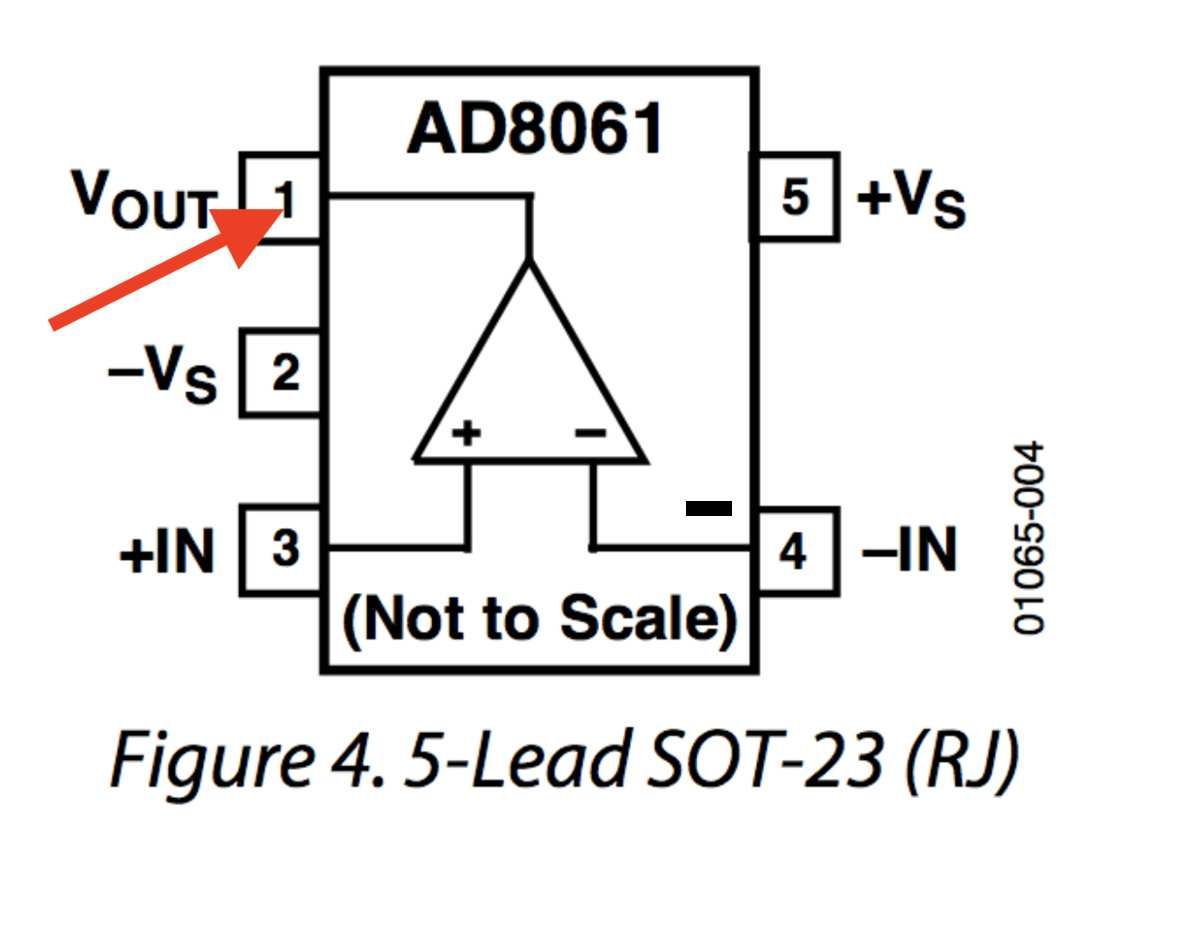

Je lance le jeu et j'affiche une image avec les trois couleurs (enfin ce qu'il en reste), ensuite je sonde l'ampli de la couleur rouge à l'oscilloscope sur la sortie du transistor :

Le niveau de sortie maximum n'atteint même pas les 1 volt ! C'est faible...
Sur du RGB JAMMA, la tension des couleurs en cours d'affichage se situe plus ou moins dans une fourchette 2,5v à 3,5v.

Ensuite je sonde le vert :
3,12 volts max, là c'est correcte.

Et enfin le bleu :
3,3 volts.

Je décide donc de remplacer l'ampli de la couleur rouge.

Un test :
Voilà on y est !

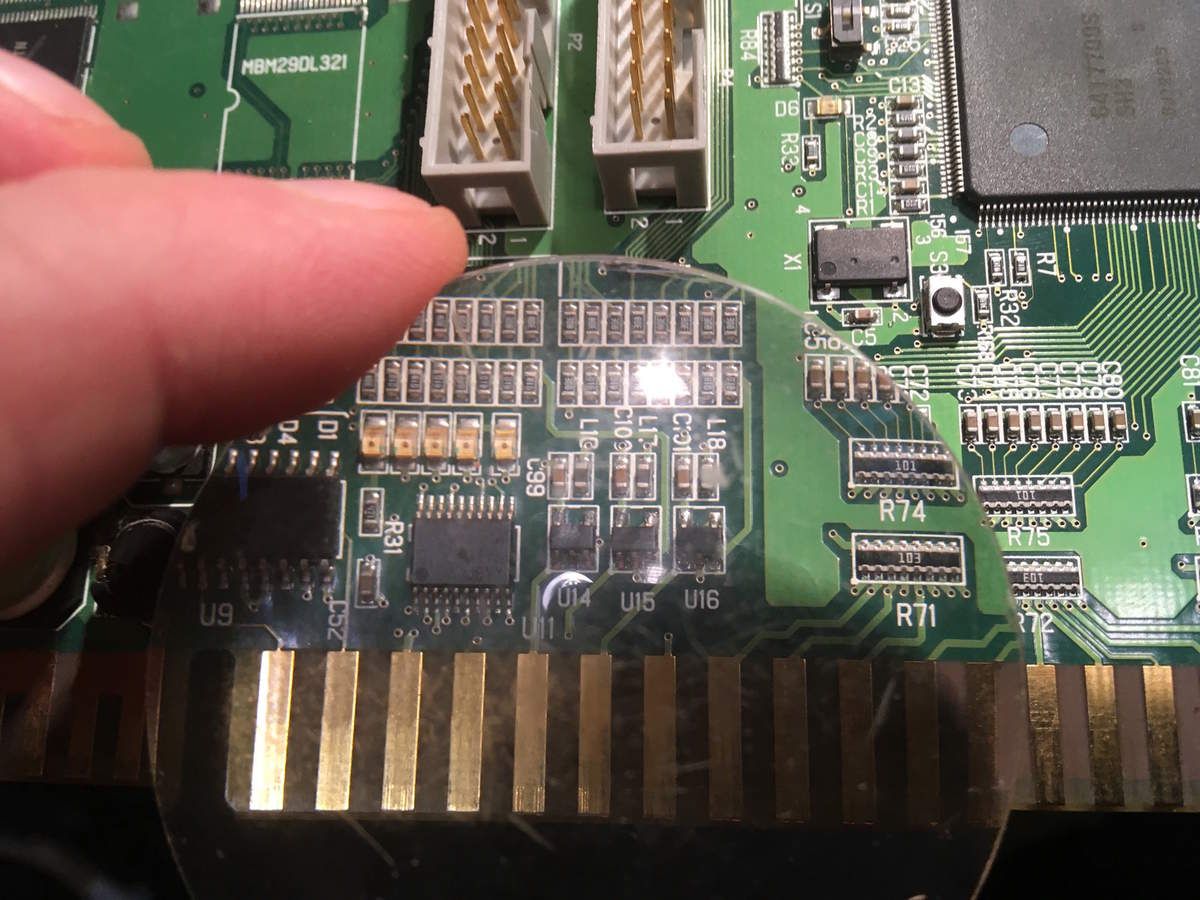

Sachant que ces amplis tombent en panne de façon récurrente, je décide d'anticiper toutes pannes ultérieures en remplaçant les deux autres :

Reste plus qu'à trouver la valeur du condensateur C121, ce qui sera assez facile vu la profusion de photos de ces PCB que l'on peut trouver sur Google image.

Ce sera donc un 100uf 16v en CMS :

Cave-ShOOtinG va de nouveau pouvoir poncer son Mushihime-Sama 👍
