Esp Ra.De. - Atlus / Cave

Un Esp Ra.De. avec des glitchs dans les backgrounds.

Cette PCB m'a été confiée par The Wave et il y tient énormément... Il va falloir assurer !

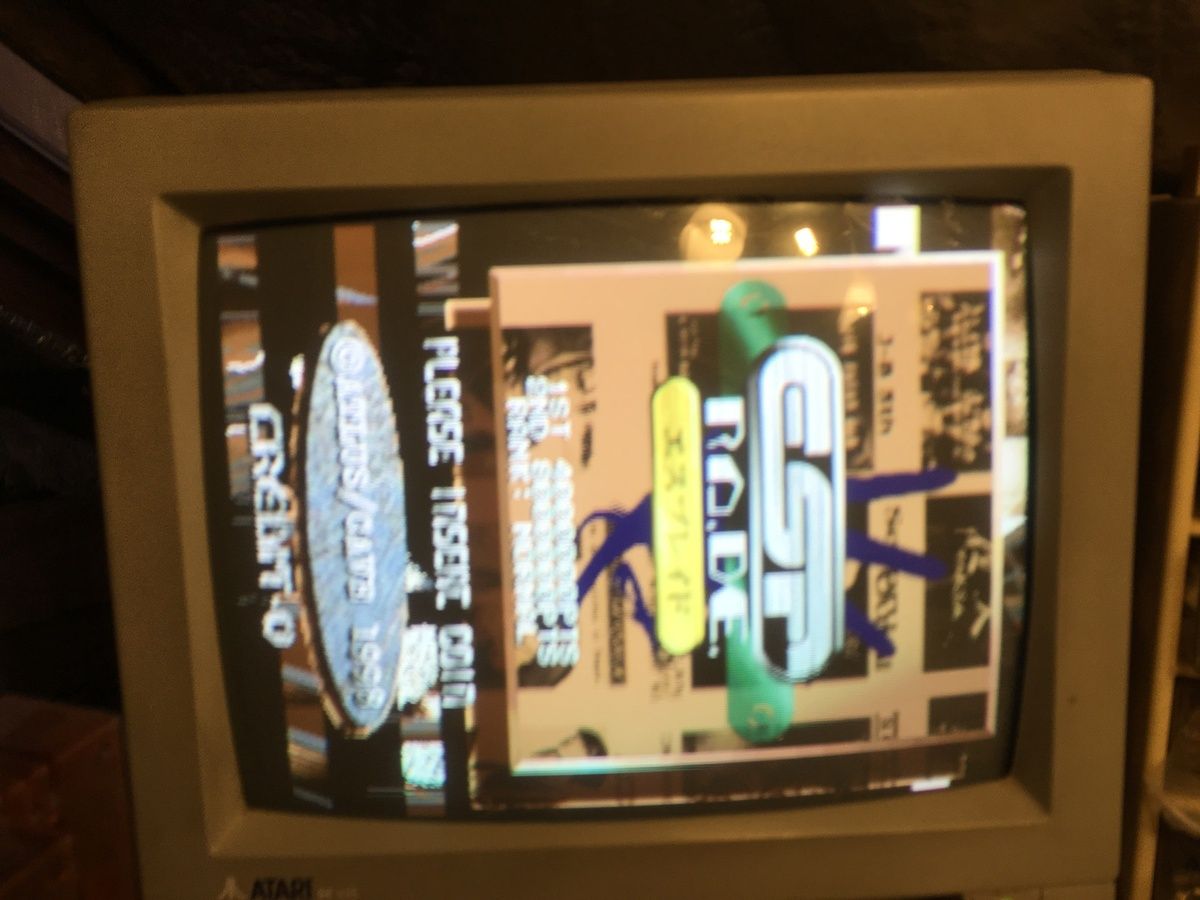

Le fond de la page d’accueil est totalement glitché ainsi que certains passages pendant le jeu :

Je commence par localiser le circuit dédié aux backgrounds, ensuite je teste les RAM, les PLD, les continuités, et les ROM.

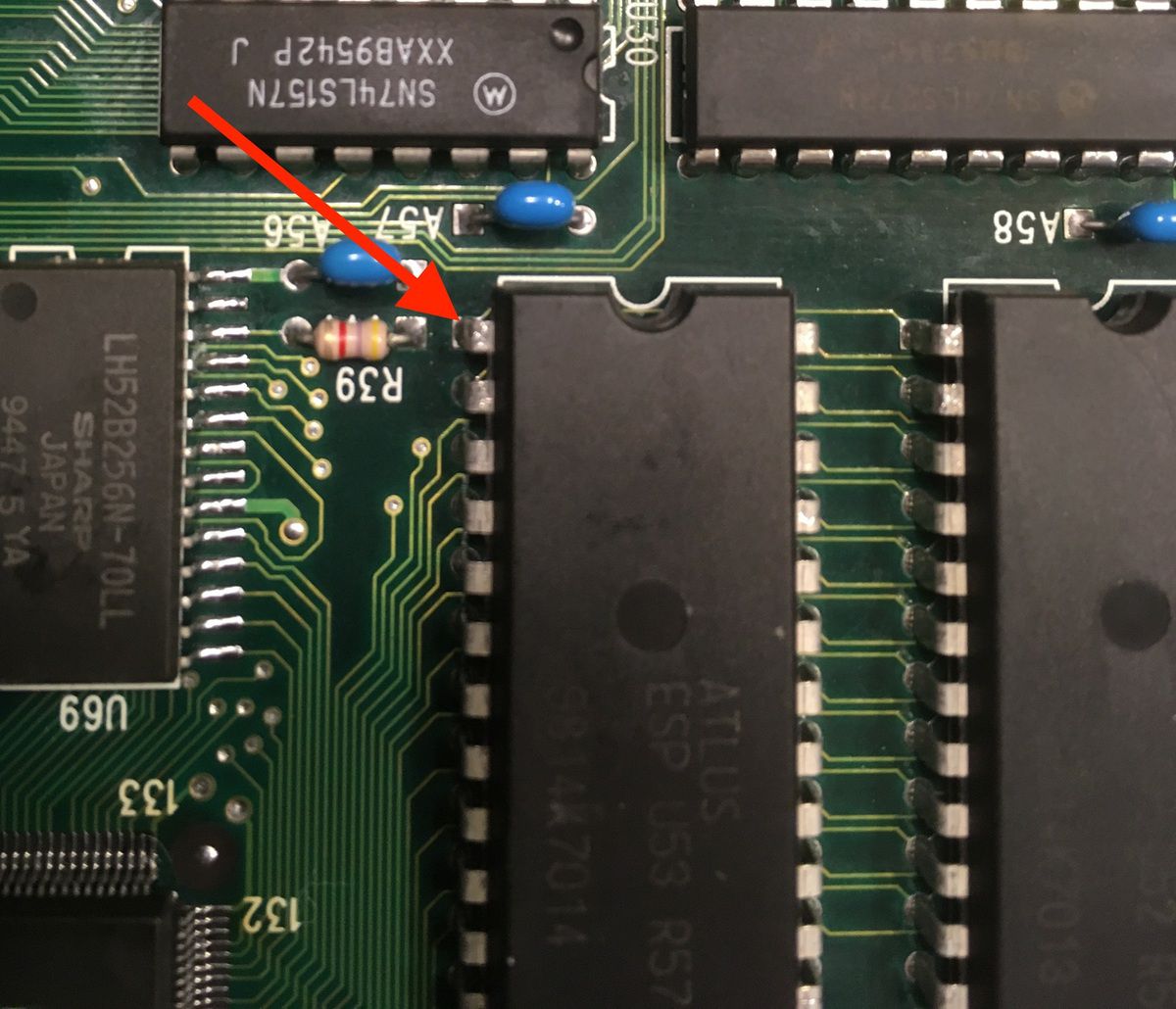

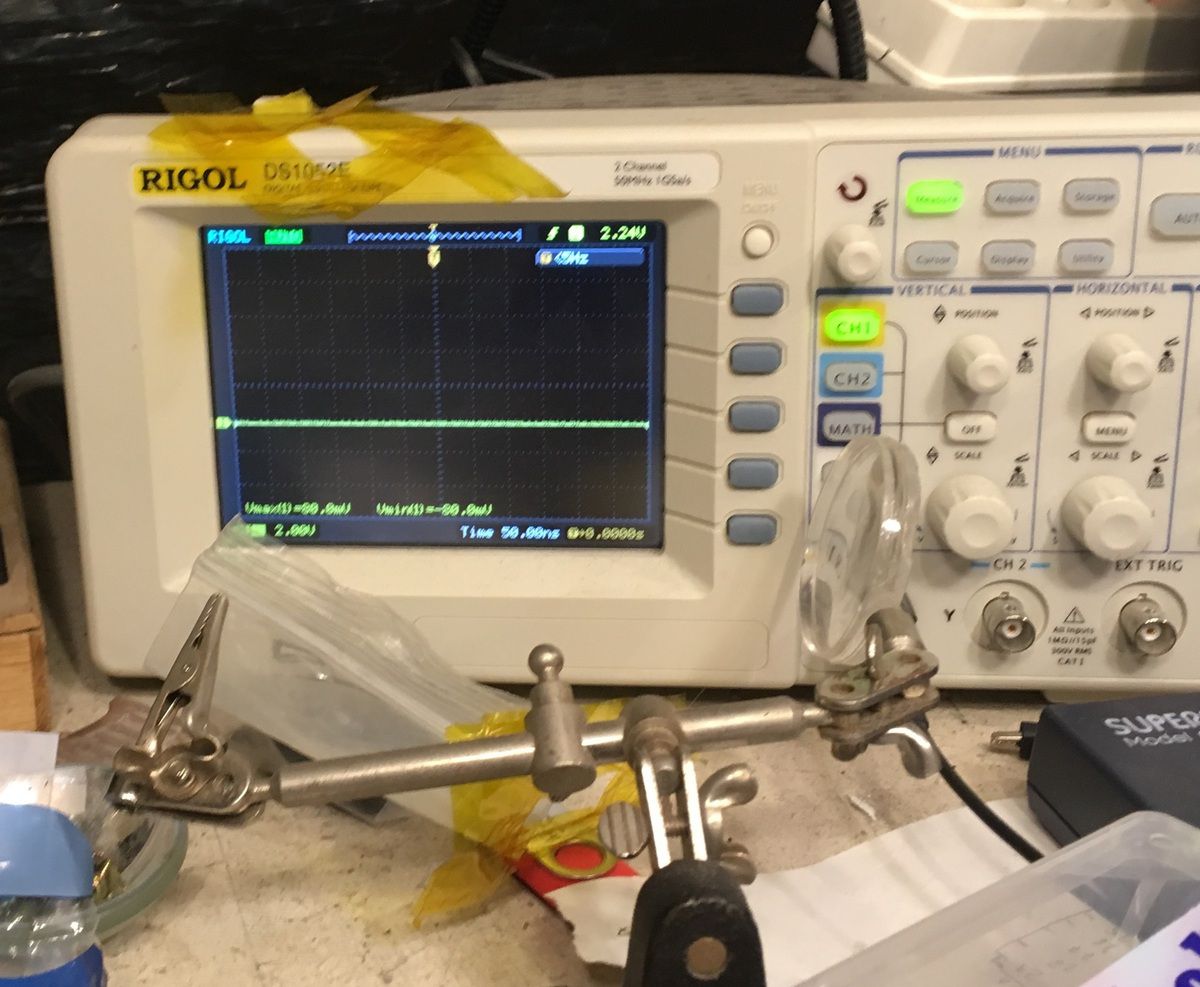

Finalement je constate qu'il n y a aucune activité sur le bus d'adressage en A18 sur les ROM contenants les background (U52/U53) :

Il y a donc deux solutions : soit il y a une des deux ROM HS avec A18 à la masse, soit c'est le PPU qui est cuit.

Finalement mes doutes seront confirmés, c'est bien ce chip qui est mort (BG038 emplacement UB2) :

Sans un chip de remplacement identique c'est foutu...

Alors que la PCB était prête à être renvoyée à son propriétaire, un coup de téléphone providentiel retentis : Ben (Alias KAKA) me parle, tout à fait par hasard, d'un lot de PCB HS dans lequel il y aurait une donneuse "compatible" avec le même custom, et second coup de chance la donneuse est dans un tel état qu'elle sera très difficilement réparable... Sa destinée est donc toute tracée !

Reste plus qu'à récupérer la "donneuse" et se mettre au travail.

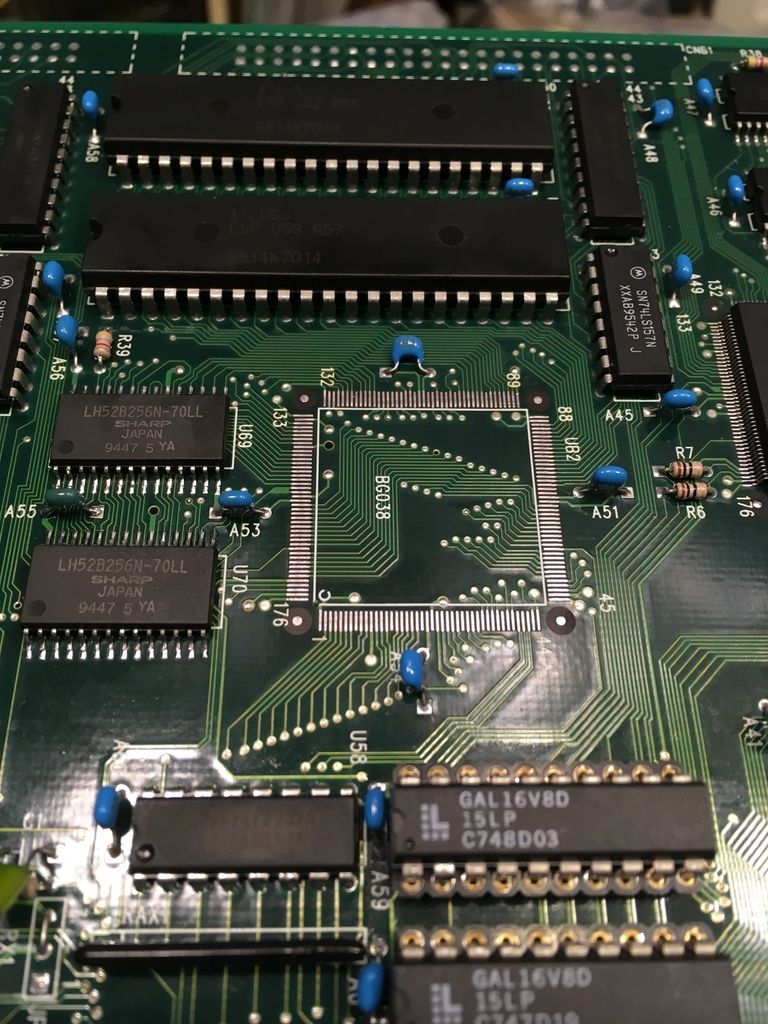

Je fais de la place :

->Poubelle.

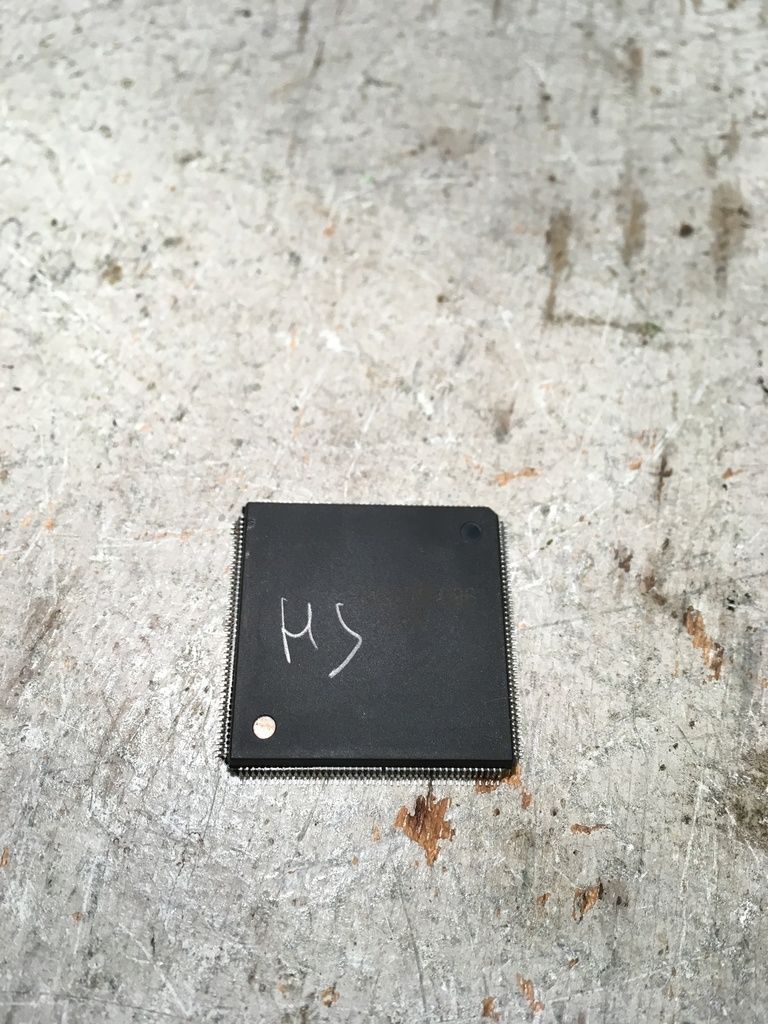

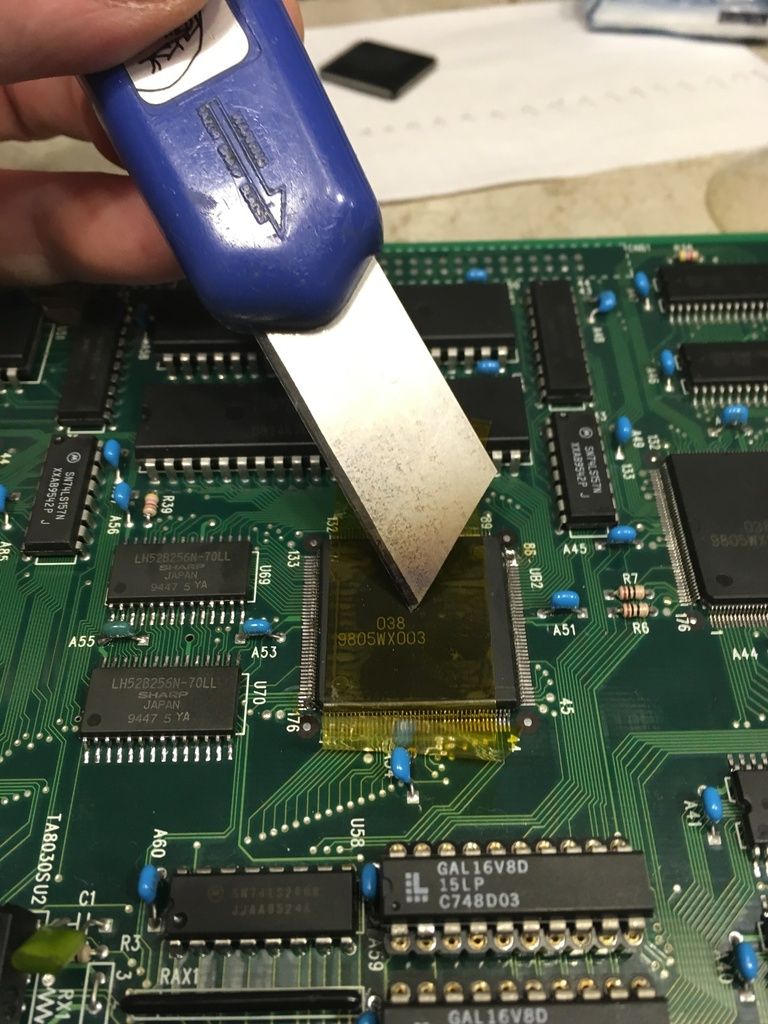

Je récupère le chip sur la PCB donneuse et le mets en position pour le souder :

C'est très fin, la tolérance est de l'ordre du dixième de millimètre, donc il faut bien prendre son temps pour s'assurer que toutes les broches soient parfaitement alignées.

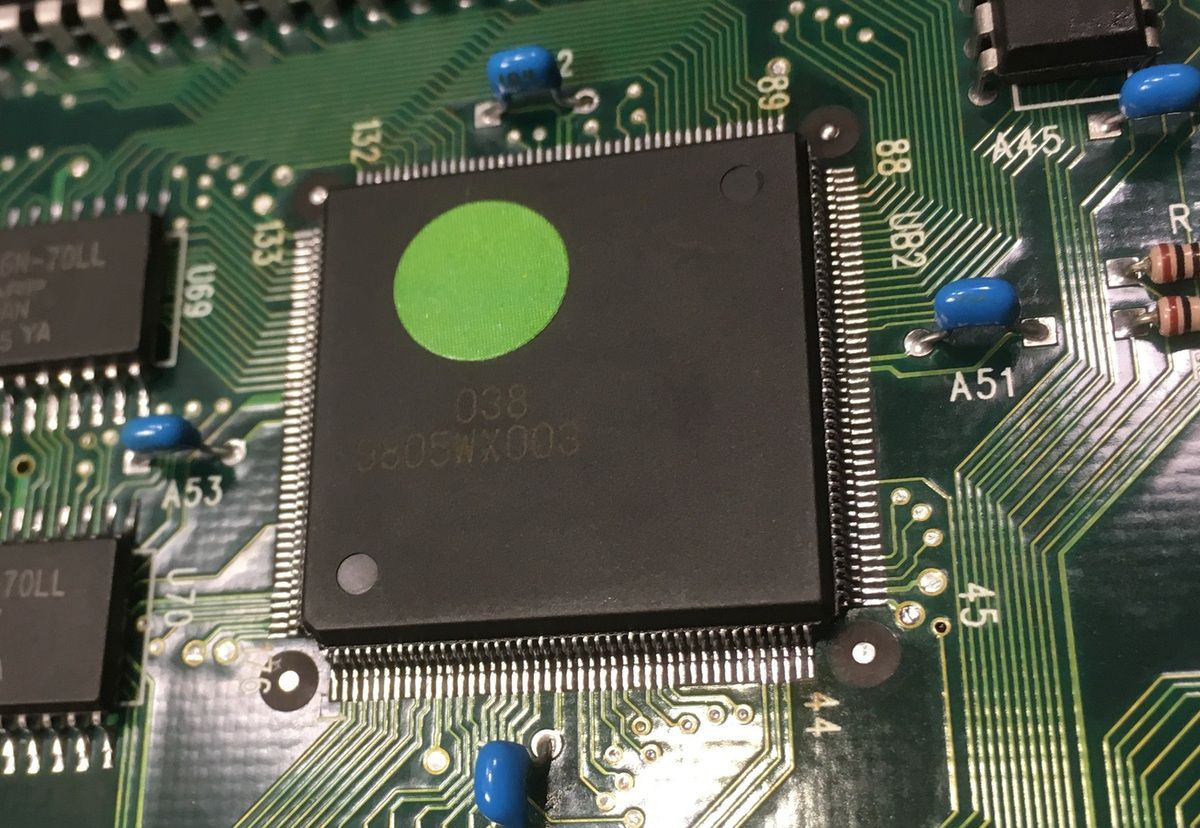

Une fois soudé :

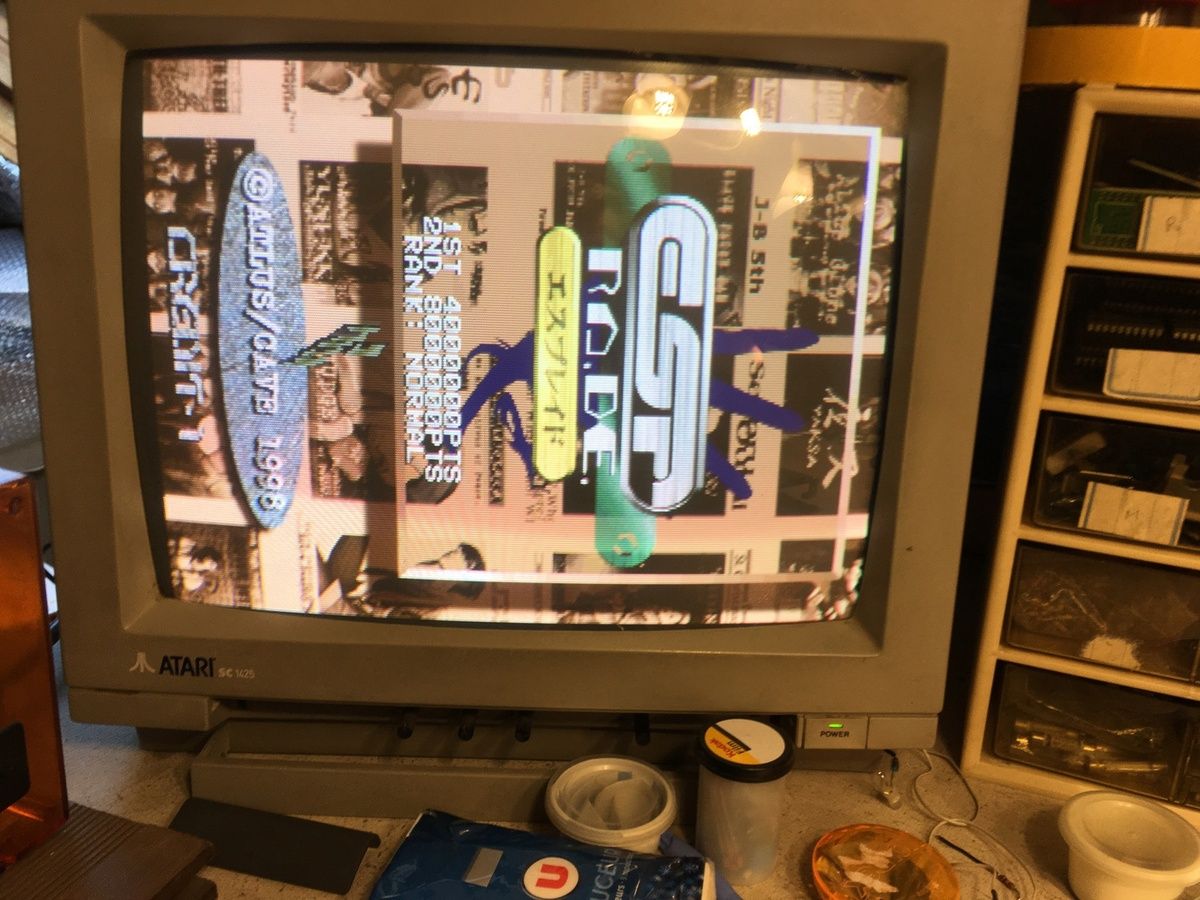

Reste plus qu'a tester :

Cette PCB va de nouveau pouvoir faire des heureux. 😊
