Un moniteur MTC9110 qui ne s'allume pas.

Le MTC9110 est un MTC9000 avec de légères modifications qui lui permettent de supporter les tubes 25" et 28". Il est très répandu chez nous que ce soit dans sa version 9000 ou 9110.

LE MTC9110 a la réputation d'avoir un THT faiblard, c'est donc sur cette piste que je vais orienter mes recherches.

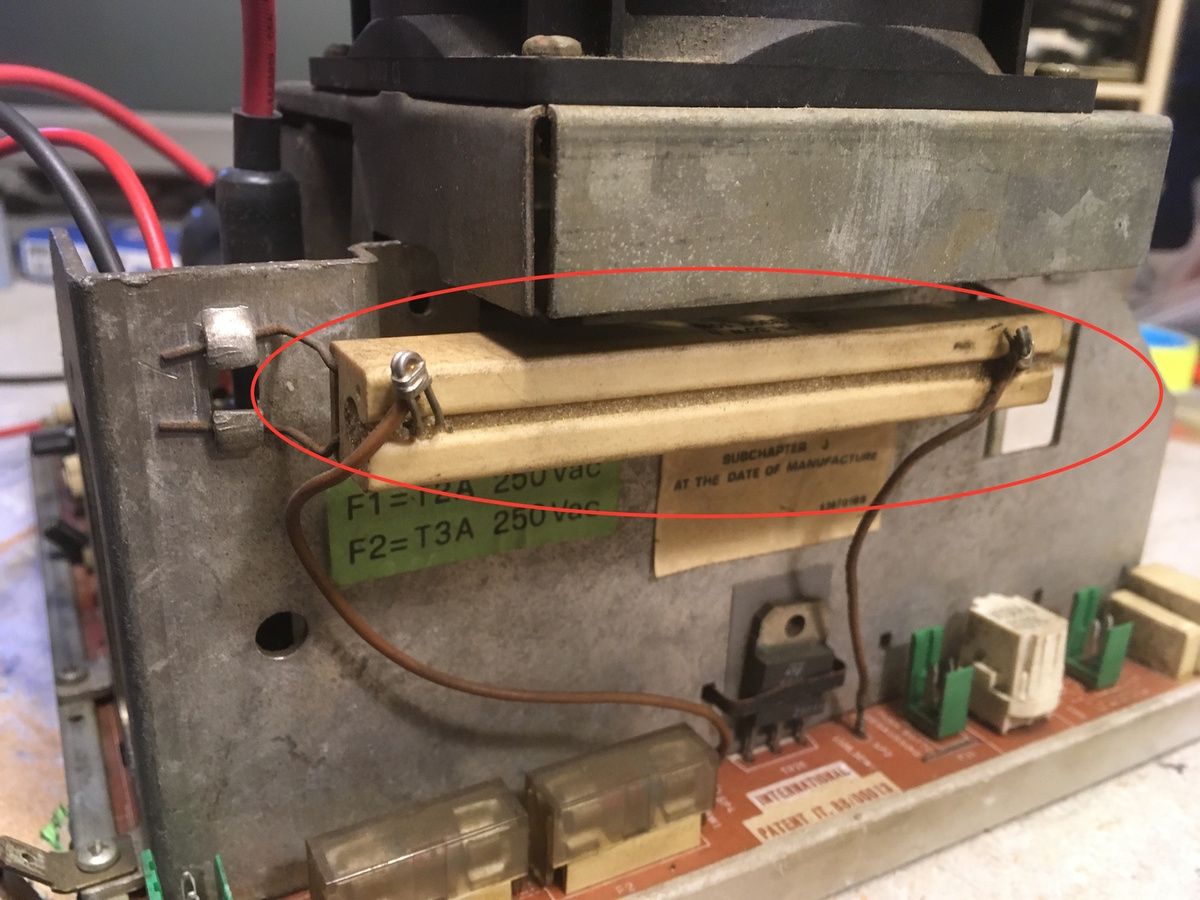

La surchauffe de cette résistance est une des anomalies pouvant être révélatrices d'une panne de THT sur ce moniteur :

Cette résistance sert à encaisser la sauce en cas de court circuit, et donc même avec un court circuit sur le THT les fusibles ne crament pas systématiquement.

Je commence par vérifier la bonne isolation du THT. Pour cela il faut le dessouder et tester l'isolation entre les broches 1 ou 3 et 5 :

On ne devrait rien avoir.

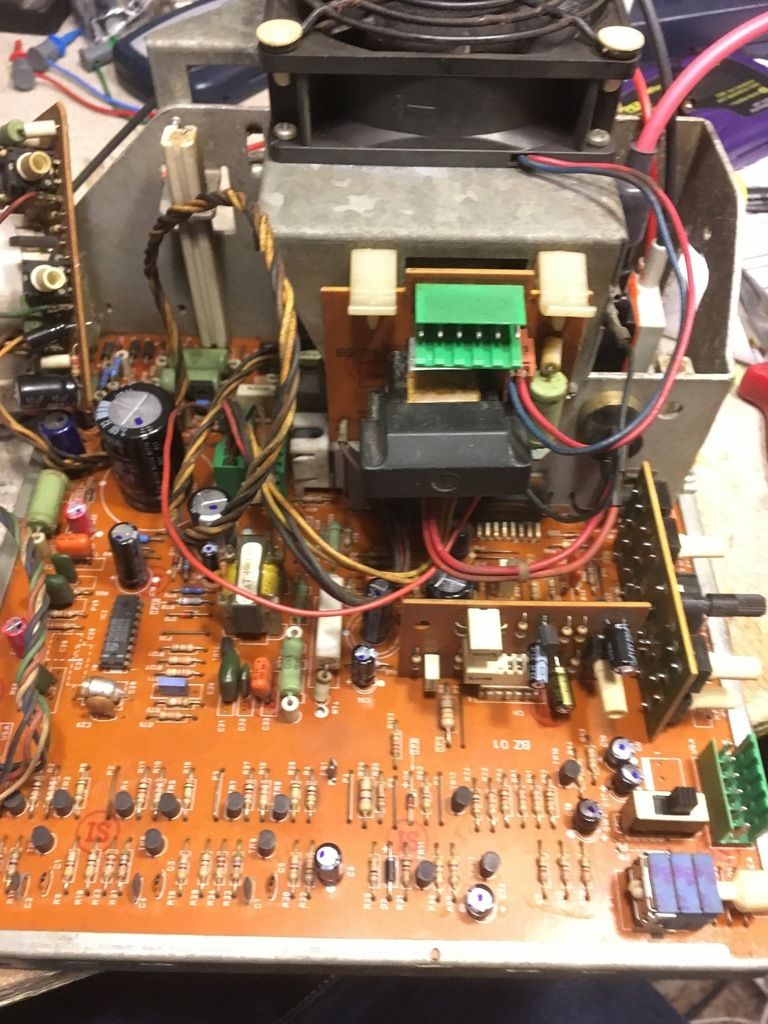

Je me procure un THT de remplacement (HR7107) et en profite pour faire un bon nettoyage et un capkit dans la foulée :

Je refais toutes les soudures qui me semblent fatiguées (mais j'oublie la neck 😅).

Un test, et... :

Le moniteur s'allume mais il n y a pas de vert.

En cas de problème de couleur on commence par regarder les réglages, puis on inspecte la neck board.

Il n'aura pas fallu longtemps pour trouver l'origine du problème :

je gratte le vernis et refais une soudure :

Juste avant soudure.

Dans la foulée j'en ai profité pour refaire la plupart des soudures de la neck board, ça ne coûte pas grand chose et ça évite les problèmes ultérieurs.

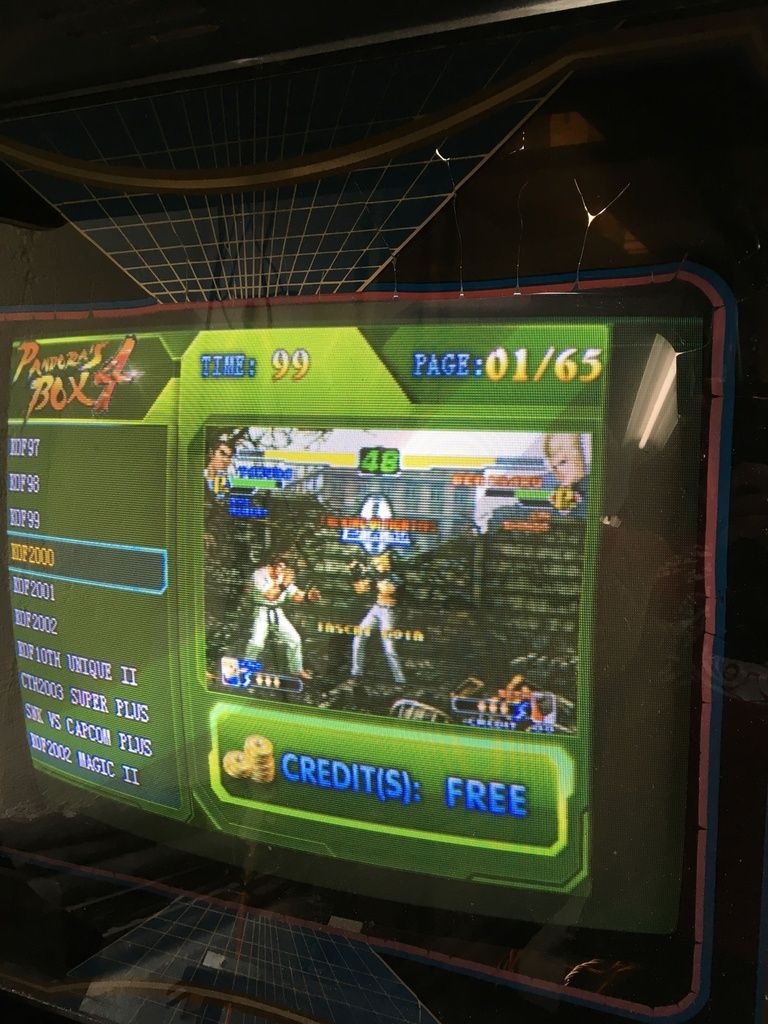

C'est beaucoup mieux :

Merci à Thierry04 et GC339 pour leur partage d'expérience sur ce moniteur.
