The Black Goop.

Une des grandes frayeurs quand on voit pour la première fois une platine de Sega Blast City qui a beaucoup tourné, c'est ce liquide noir qui recouvre plus ou moins une partie de la platine.



The Black Goop, comme l'appellent nos amis britanniques, vient du composant 750 A1 qui avec les années et la chaleur laisse couler de la résine sur la platine.... Et avec l’inclinaison de cette dernière dans la borne, elle se répand jusqu'à la THT et même jusqu'aux 3 potentiomètres en bas de la platine !

Il est donc important d'enlever cette résine, car avec le temps, elle peut provoquer des pannes...

L'objet du délit, une fois dessoudé. Il n'est pas du tout nécessaire de l'enlever, c'est juste pour illustrer ;)

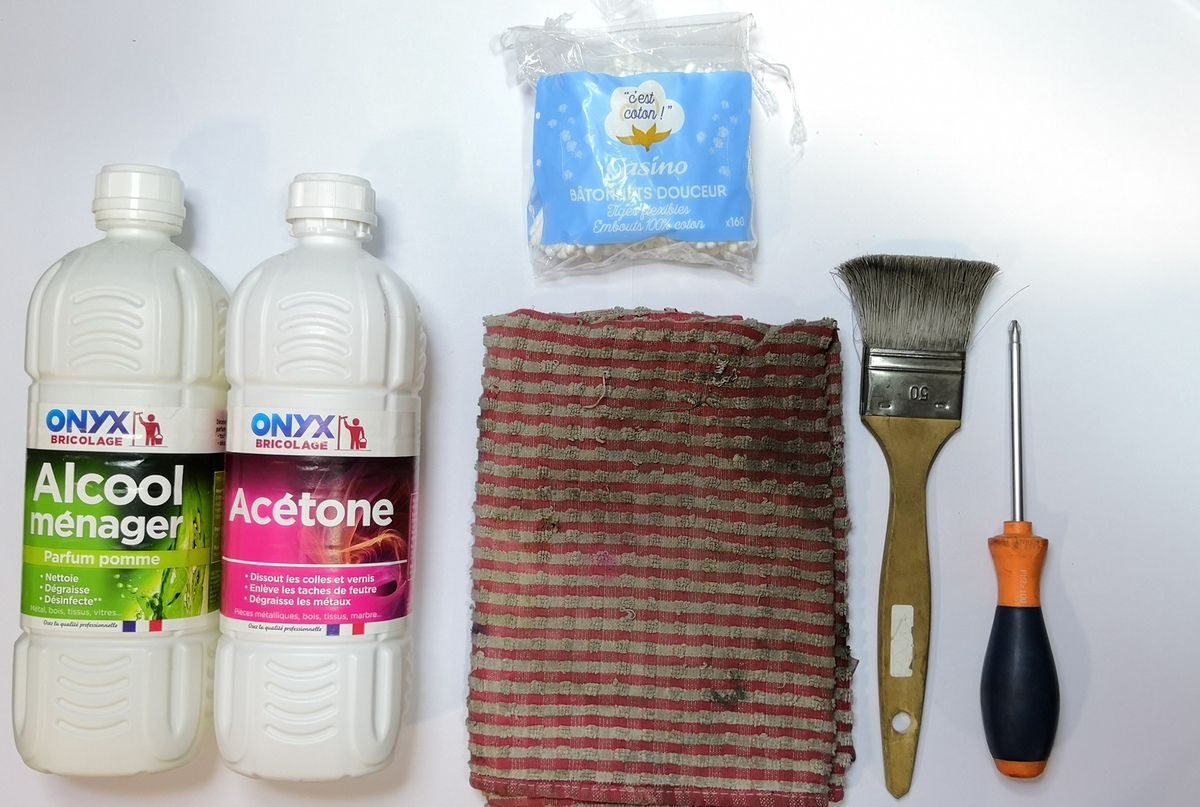

Pour cela, nous aurons besoin des éléments ci dessous, et d'un fer à souder.

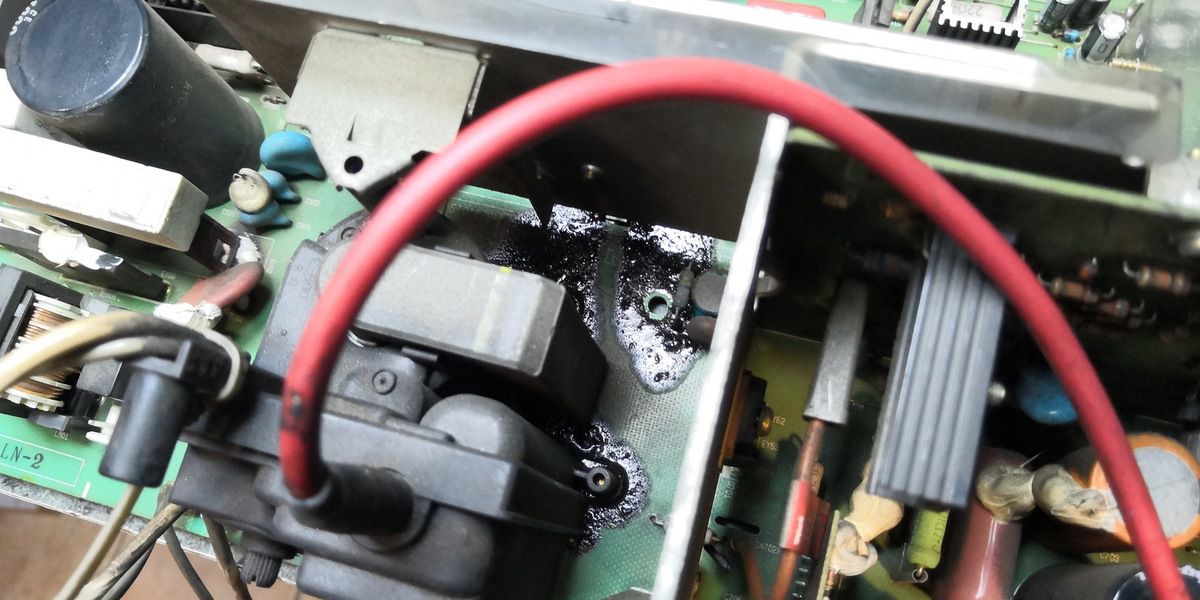

On peut voir l'étendue des dégâts, jusqu'en bas de la THT


Je dessoude les 10 points de la THT, en m'assurant bien qu'ils ne font plus contact.


Je retire le verrou qui bloque la THT


Et là, je commence à la dégager gentiment, en faisant un mouvement de levier de haut en bas.


On peut voir l'étendue des dégâts, y'en a partout !


Avec de l'alcool ou autre, c'est extrêmement difficile à faire partir, donc acétone obligatoire ou dissolvant de madame si vous n'avez rien d'autre sous la main.

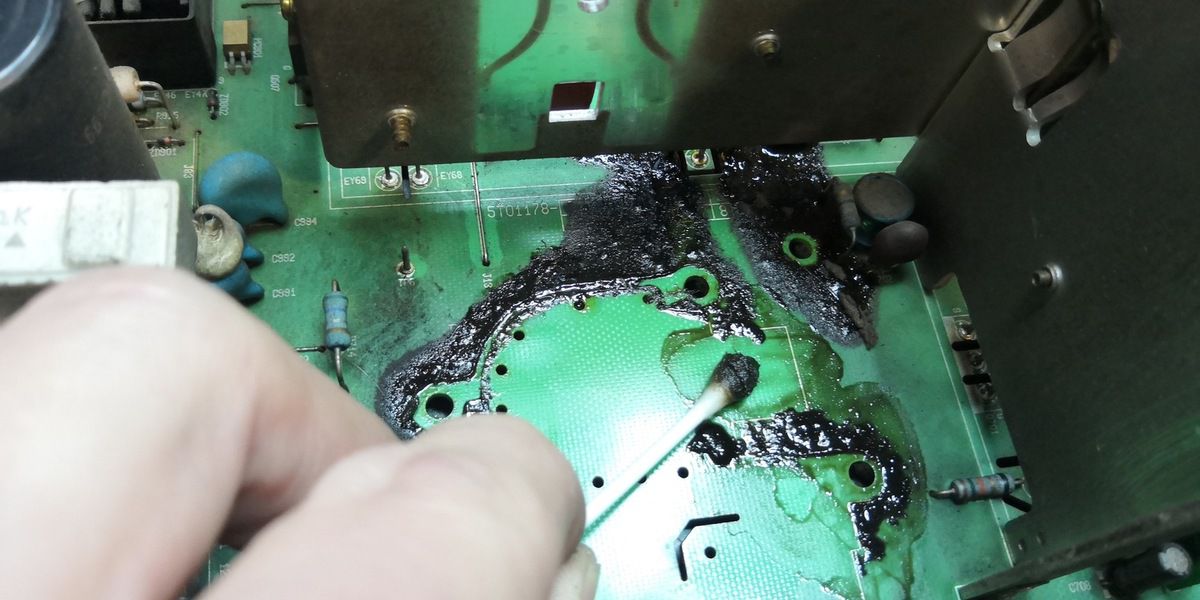

Nettoyage au coton tige et acétone, et le résultat est top et sans frotter comme un acharné.


En quelques secondes, le résultat est vraiment bon.


J'en applique des 2 côtés en pulvérisant un peu partout pour bien attaquer la résine.

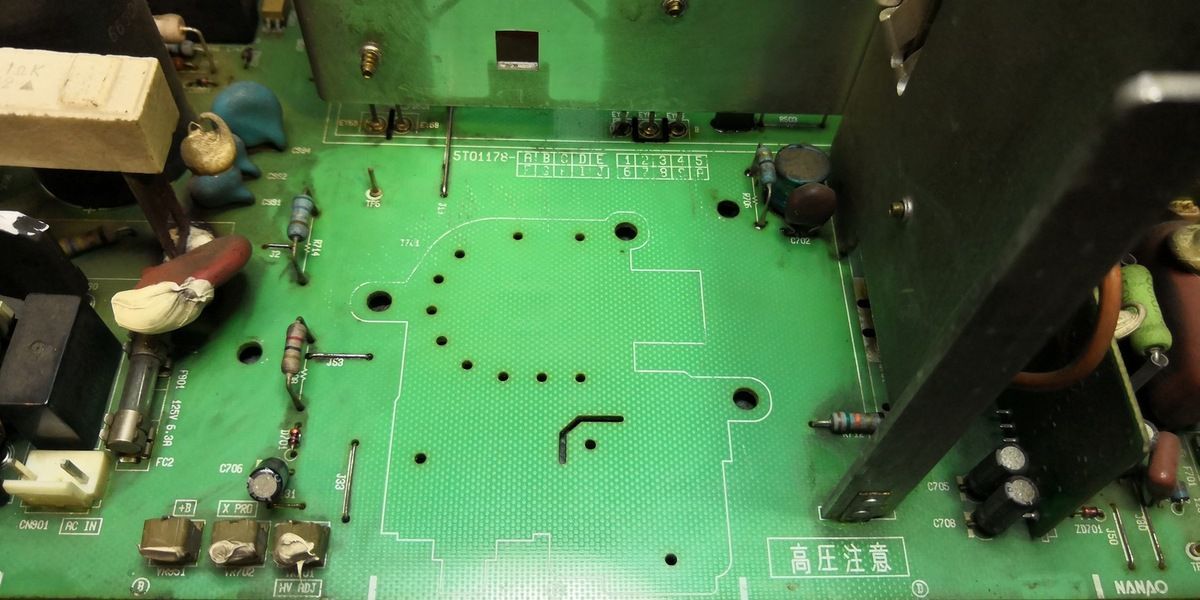

Je passe bien entre les composants avec le coton tige, et aussi sous la THT, c'est comme neuf !
Un coups d'alcool à 90° pour rendre la surface bien clean et c'est good.


Je remets en place la THT, et refais les soudures.

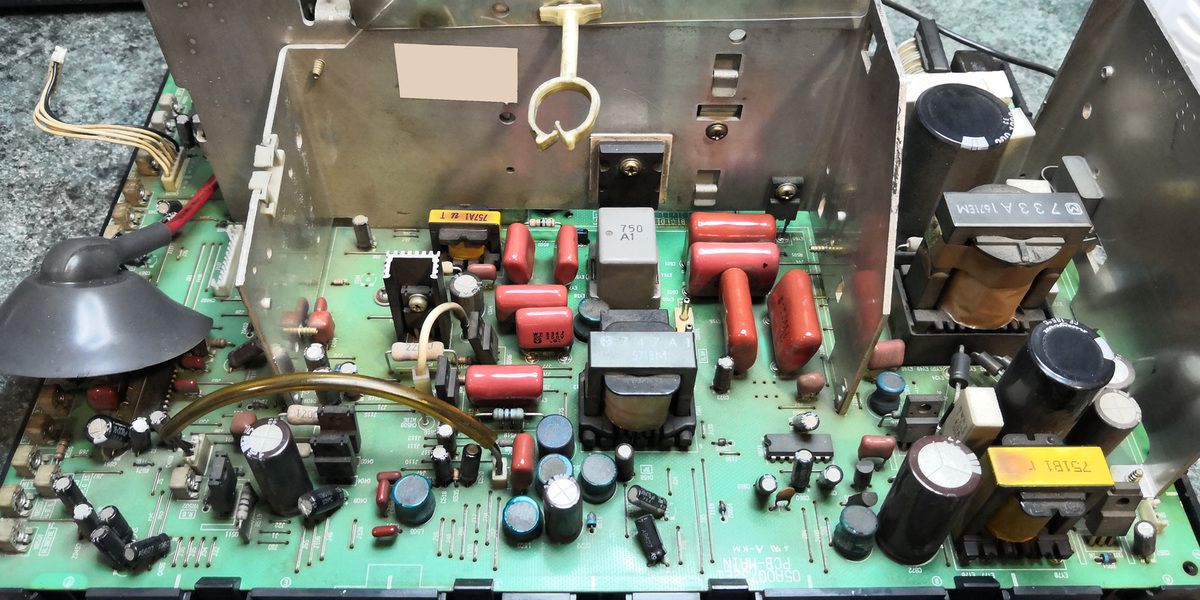

On remet le verrou THT et les vis, et voilà ! Une platine qui ne risque plus rien !




Personnellement, je ne pense pas que remettre de la résine dans le composant soit nécessaire. Et depuis que je fais ça, je n'ai jamais eu de coulure ensuite... En effet, il faut savoir que cela arrivait, alors que les bornes tournaient 6j/7 et 16h par jour pendant une quinzaine d'années pour en arriver là. Donc c'est pas avec nos quelques heures d'affilées que ça risque de poser problème ;)
