Naomi 1 & 2 - Sega

Publié le par Seb

Les systèmes Sega Noami sont équipés de condensateurs doubles couches aussi appelés "gold capacitor" ou "Supercondensateur", perso je les appelle "petites catins sournoises"😡.

Ils ont une grosse capacité et peuvent-être utilisés comme batterie pour conserver des informations dans de la mémoire volatile par exemple.

Comme pour les batteries, avec le temps ils finissent par couler et provoquer d'irrémédiables dégâts de corrosion sur vos circuits imprimés.

L’aspect sournois de ces condensateurs vient du fait qu'ils se vident par en dessous et que rien ne saute aux yeux alors qu'ils ont commencé leurs méfaits. Il faut donc anticiper !

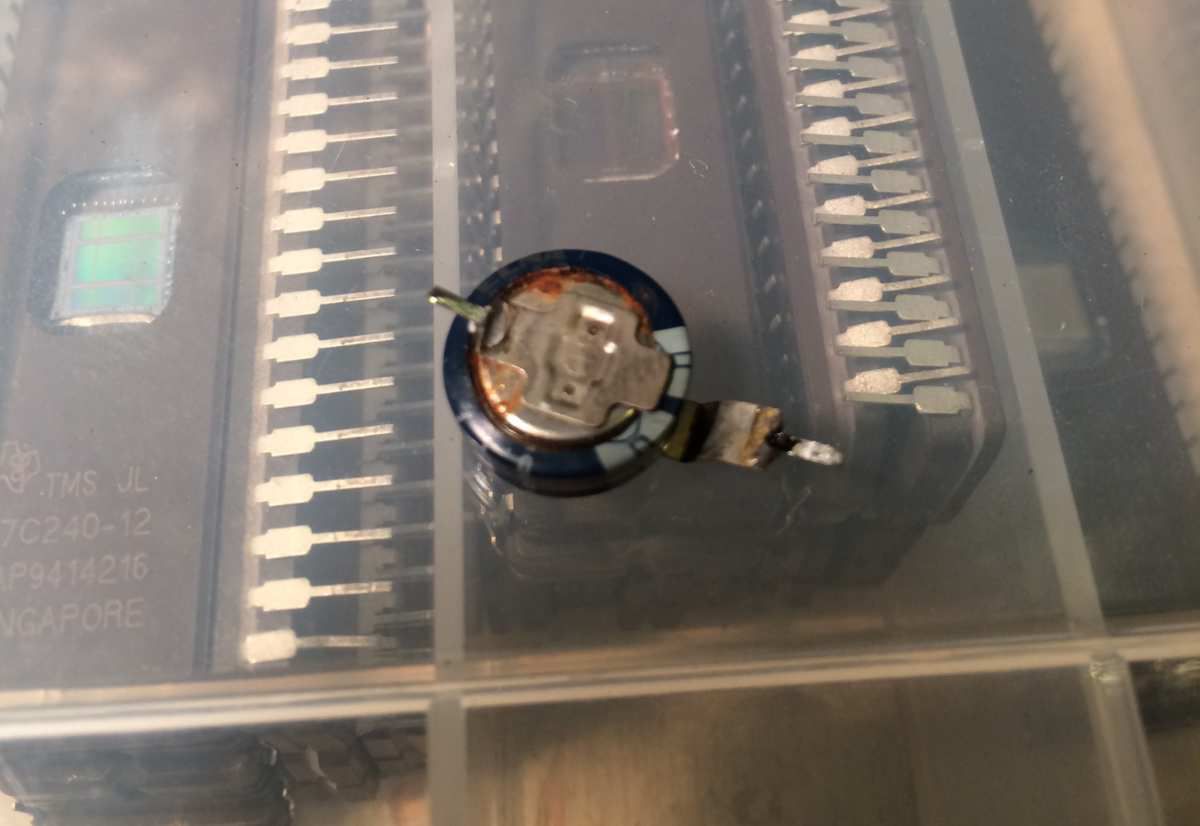

En voila un bien mûr prêt à tout pourrir, la rouille qui a commencé à se former en témoigne.



Sur les Noami 1 et 2 ils se trouvent à l’emplacement C29 :

Emplacement sur naomi 1.

Emplacement sur Noami 2.



Ils se remplacent par des condensateurs 5,5v / 0,1Farad.

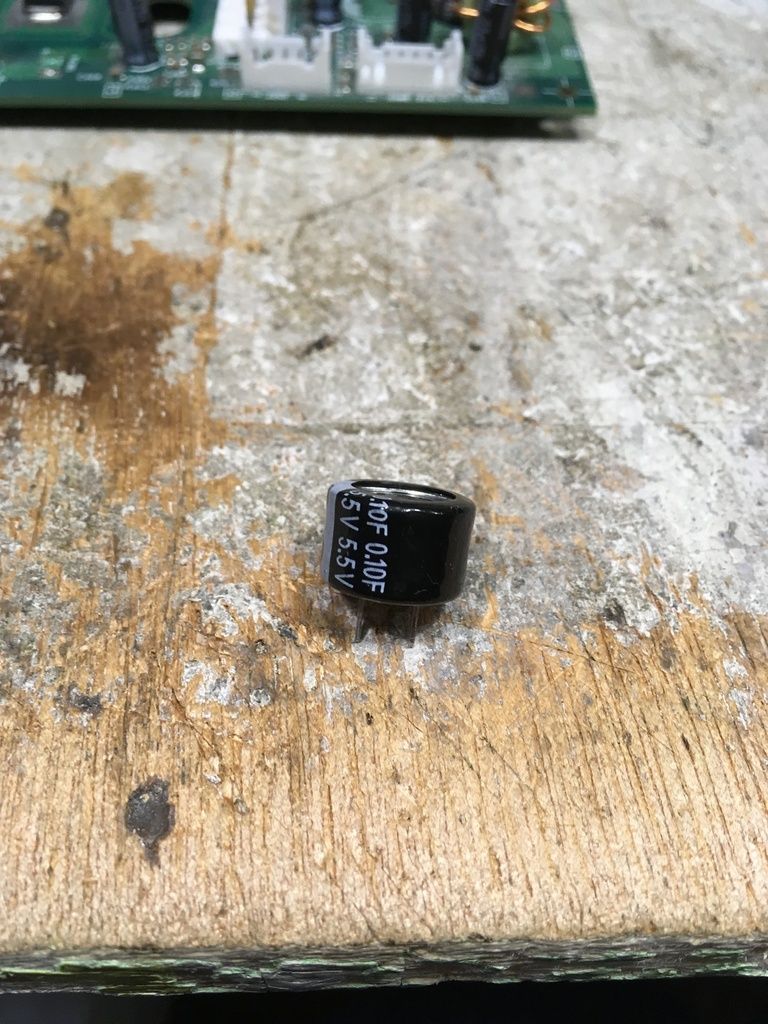

J'utilise des condensateurs que l'on peut trouver chez Farnell :

Une fois remplacé vous serez tranquille au moins 10 ans.
