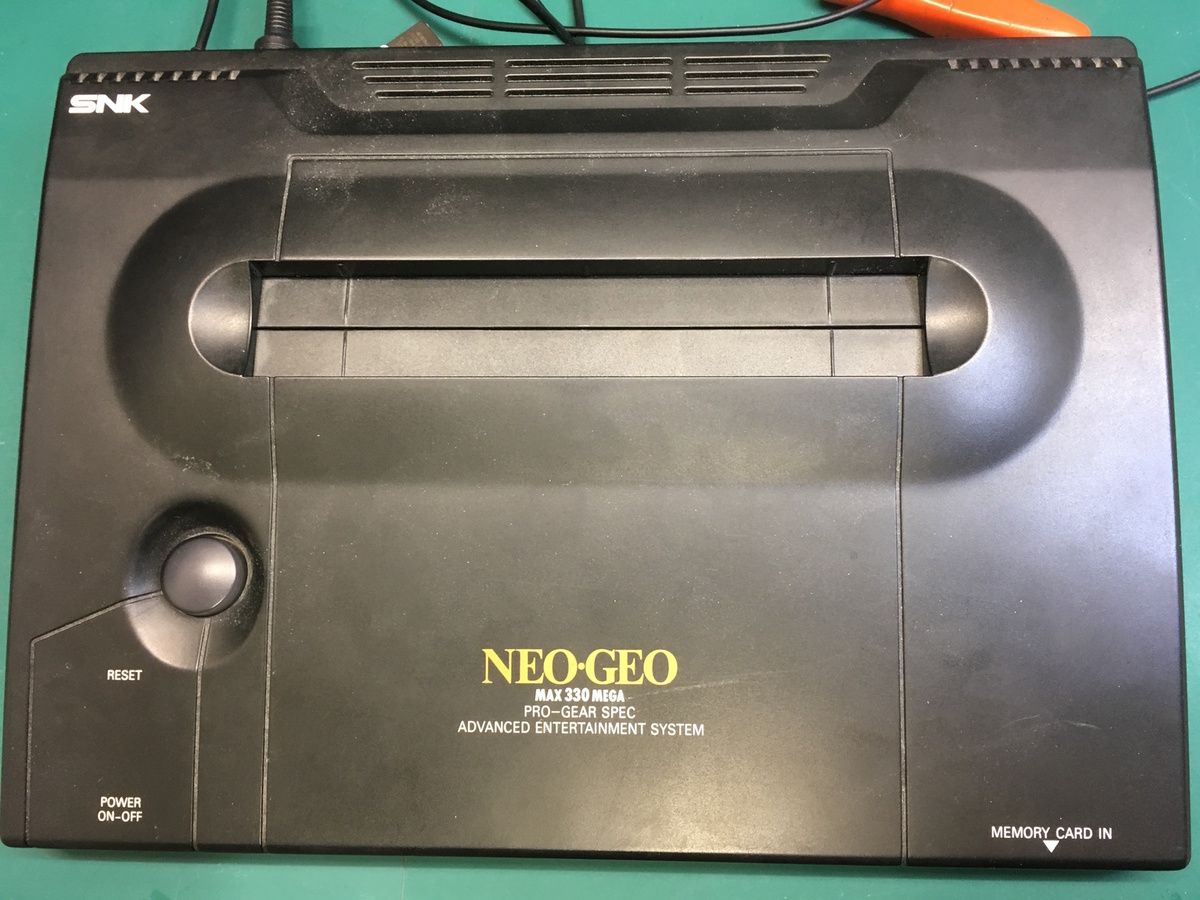

GustavXIII me confie sa Neo Geo pour la seconde fois.

Cette Neo a déjà à son actif deux remplacements des RAM vidéos, ainsi qu'un RB2 et un Garou qui ont rendu l’âme dans cette console.

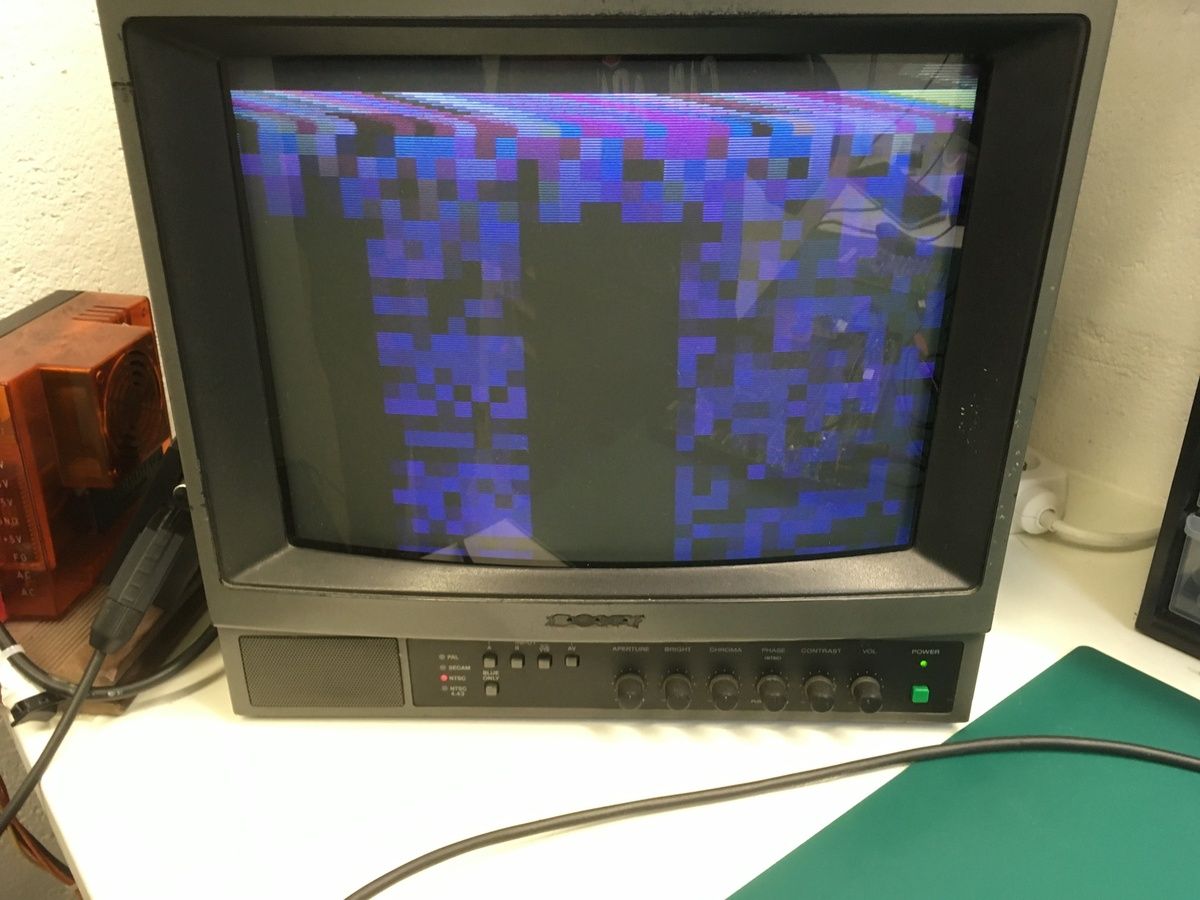

Cette fois-ci, elle est de retour avec une magnifique bouillie de pixels à l'écran :

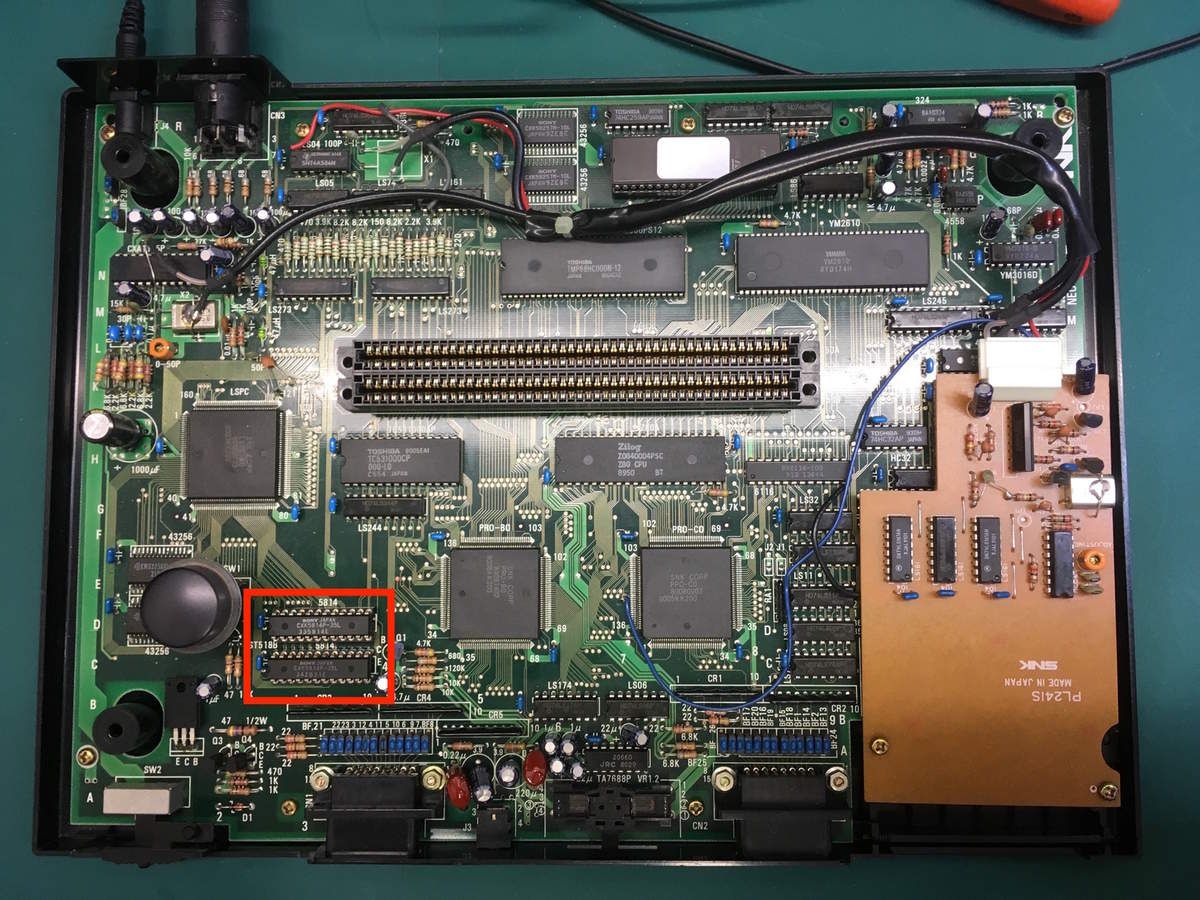

Pour commencer je m'oriente vers le CPU principal et plus précisément sur ses "RAM" :

En sondant leur bus données à l'oscilo, voici ce que j'obtiens à l’écran :

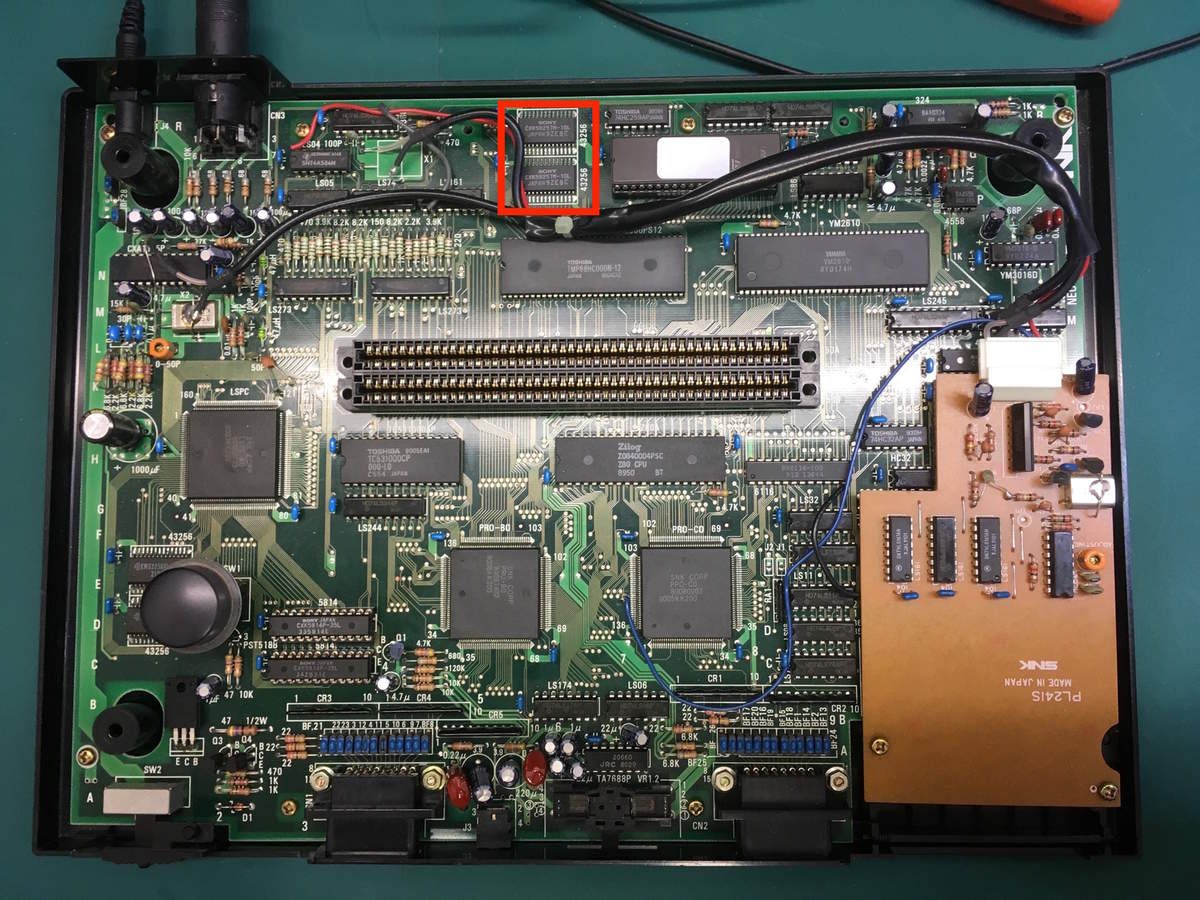

Je teste les deux Work RAM -> RAS

Ensuite je m'intéresse au CPU :
Rien non plus !!

Deux fois que je fais fausse piste...

Puis un détail attire mon attention :
Vous ne remarquez rien ?

...

Et là :
Toujours pas ?

L'inspection visuelle est une étape importante lors d'une réparation. Et voila ce qui arrive quand on saute les étapes !

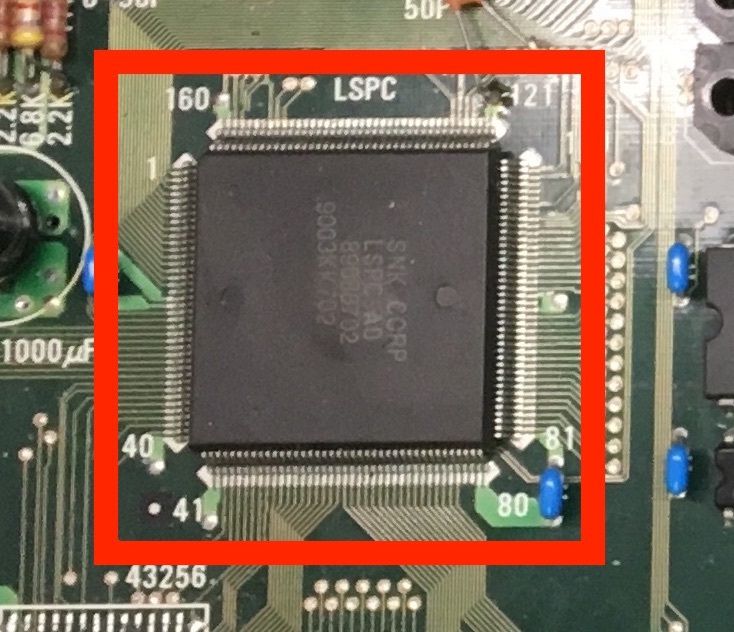

Je passe un coup de nettoyant sur ce custom et voici ci qui apparaît :

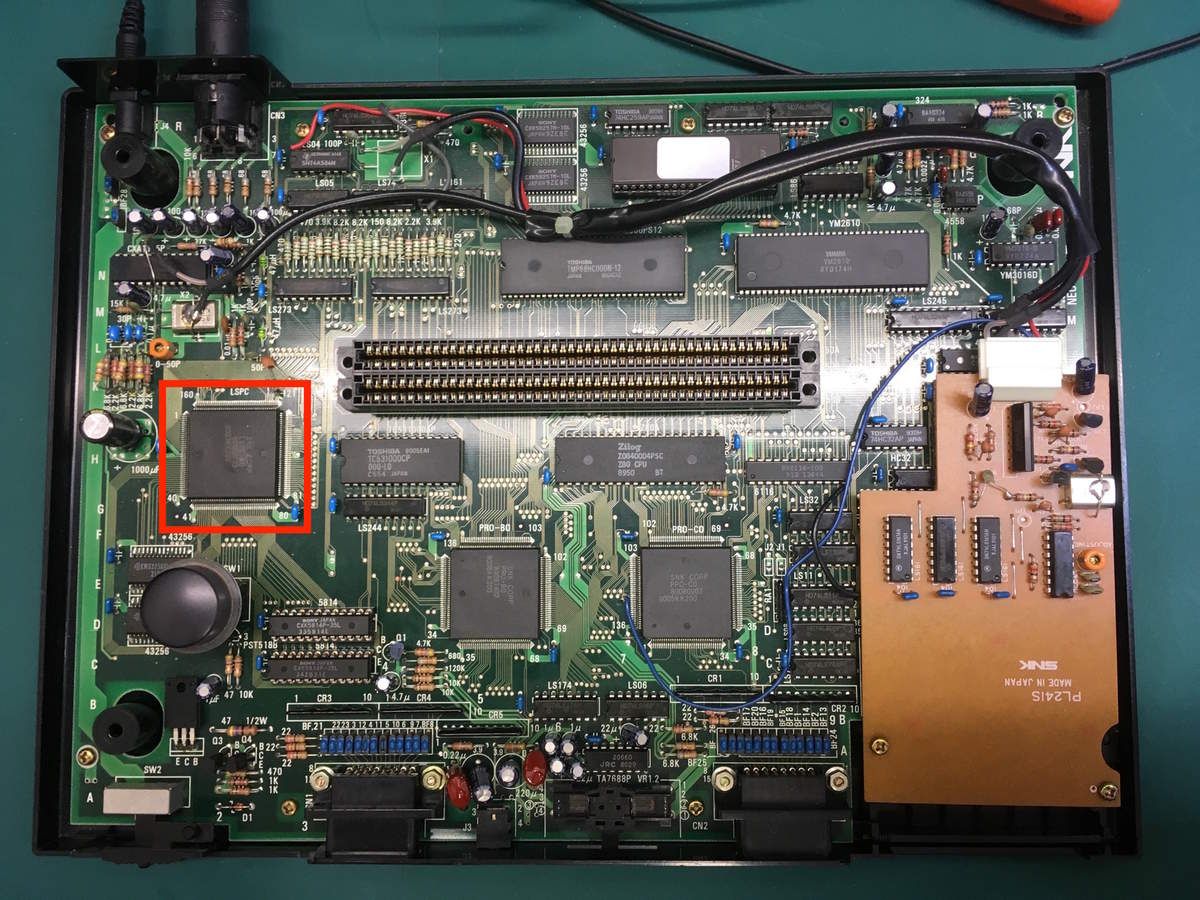

Le LSPC est cloqué ! *(Line SPrite Controller)

Il a donc fait très chaud dans ce boitier, un court-circuit interne en est la cause.
Le LSPC est câblé sur le bus data du CPU, il partage donc ce bus avec les Work RAM, c'est cela qui explique l'anomalie détectée à l'oscilloscope au début.

C'est ce custom qui, se mettant progressivement en court-circuit, a provoqué toutes ces pannes (RAM Vidéo, Garou, RB2). Une vraie panne bien sournoise !!

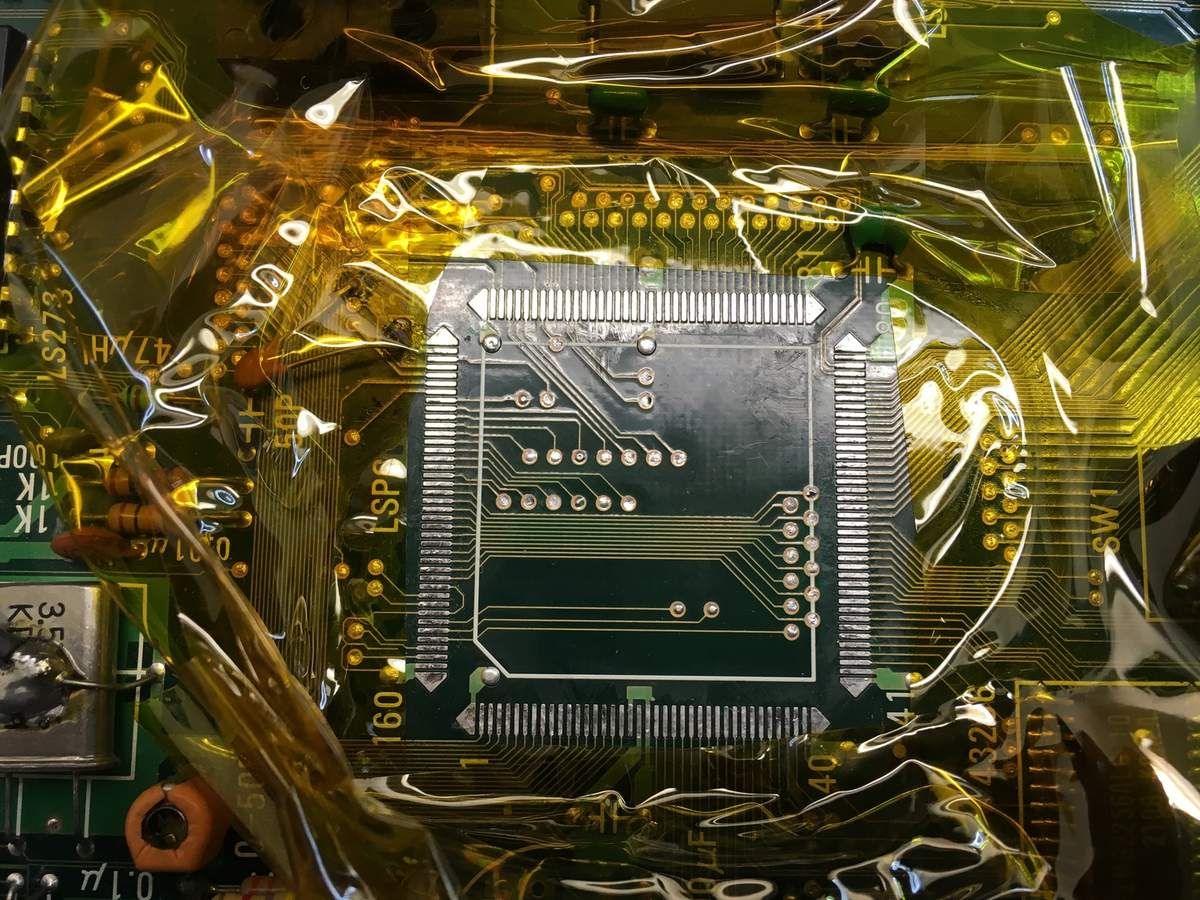

Il va maintenant falloir le remplacer :
Après dessoudage.

Les LSPC-A0 (version NEC) sont les premières générations de LSPC utilisés dans les slots MVS et les consoles AES.

Ils sont aujourd'hui bien plus difficiles à trouver que les LSPC2-A2 (Version Fujitsu).

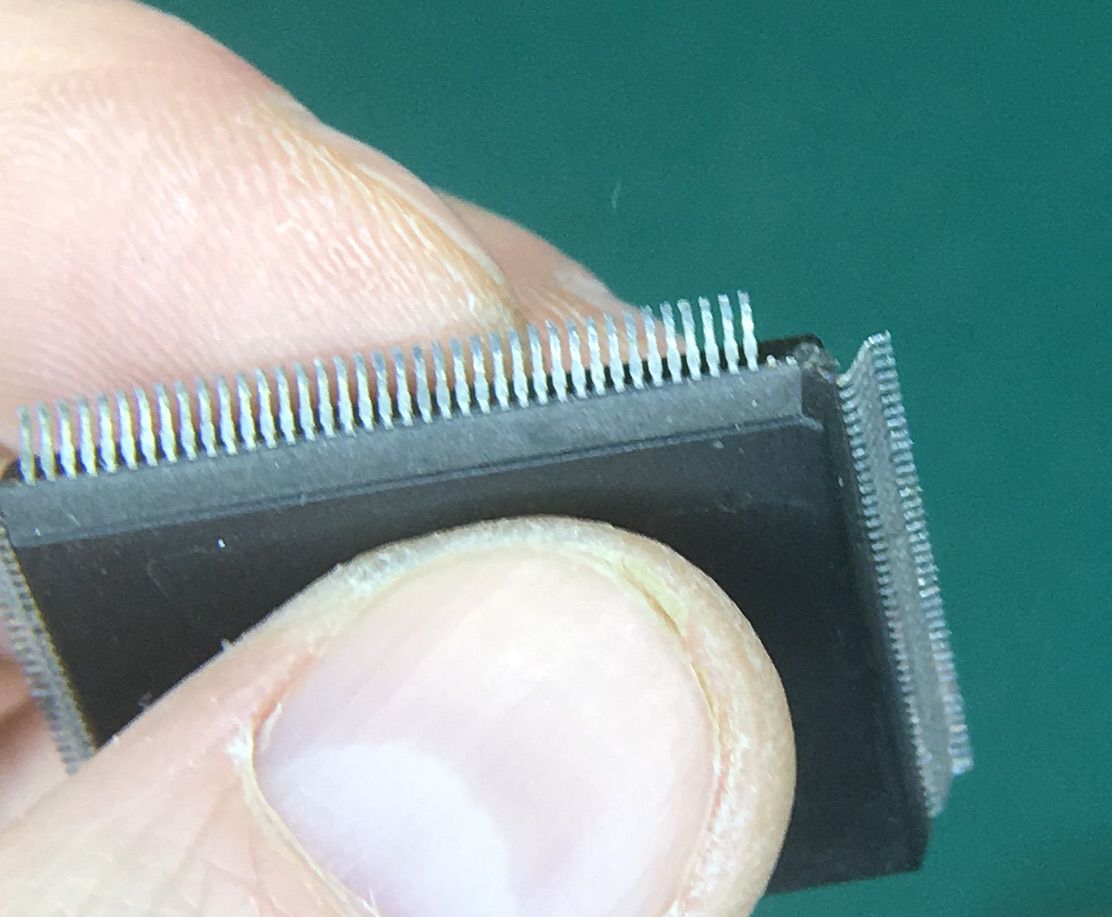

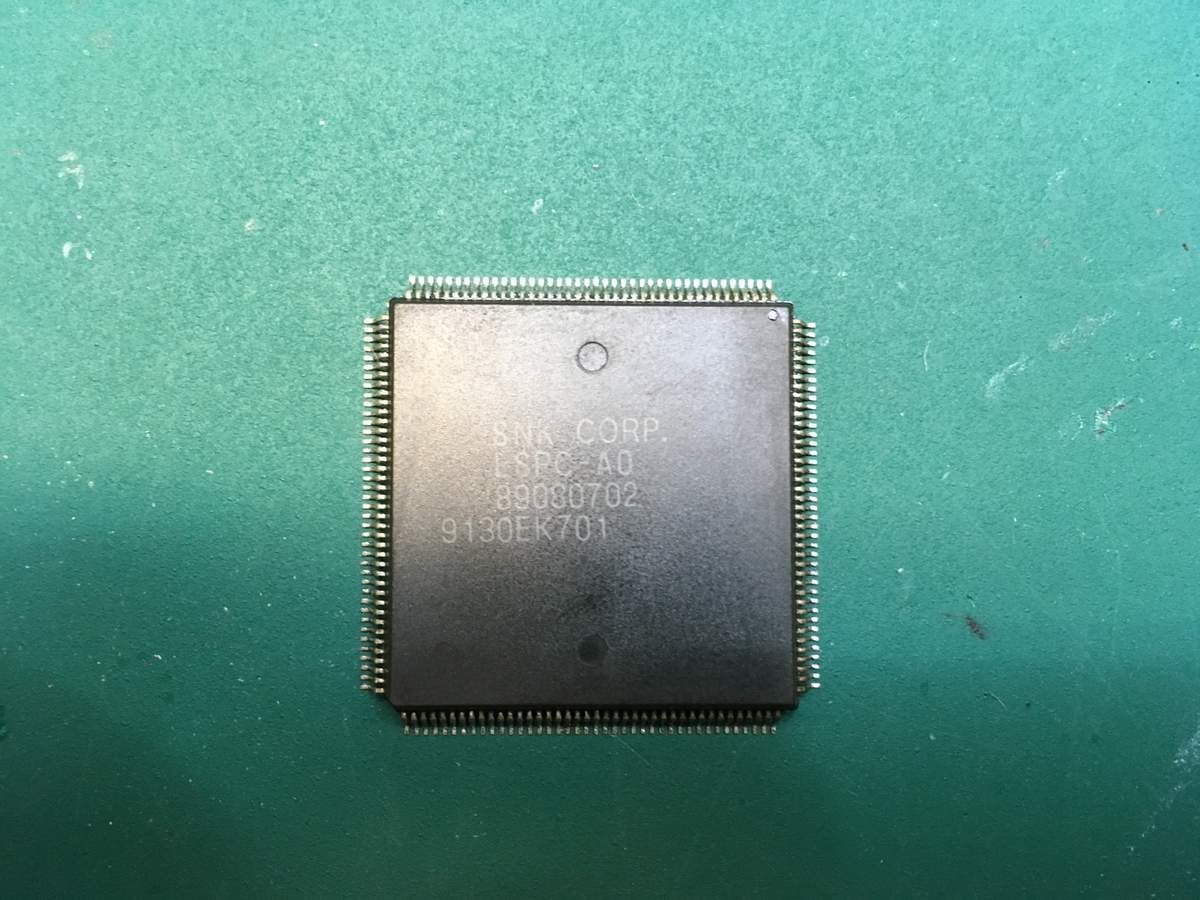

Après quelques recherches GustaveXIII me fournit un LSPC-A0 déjà dessoudé, sauf que :
... Deux broches qui tenaient à peine finissent par tomber pendant la préparation... Pfffffff... C'est quoi cette m*$% !

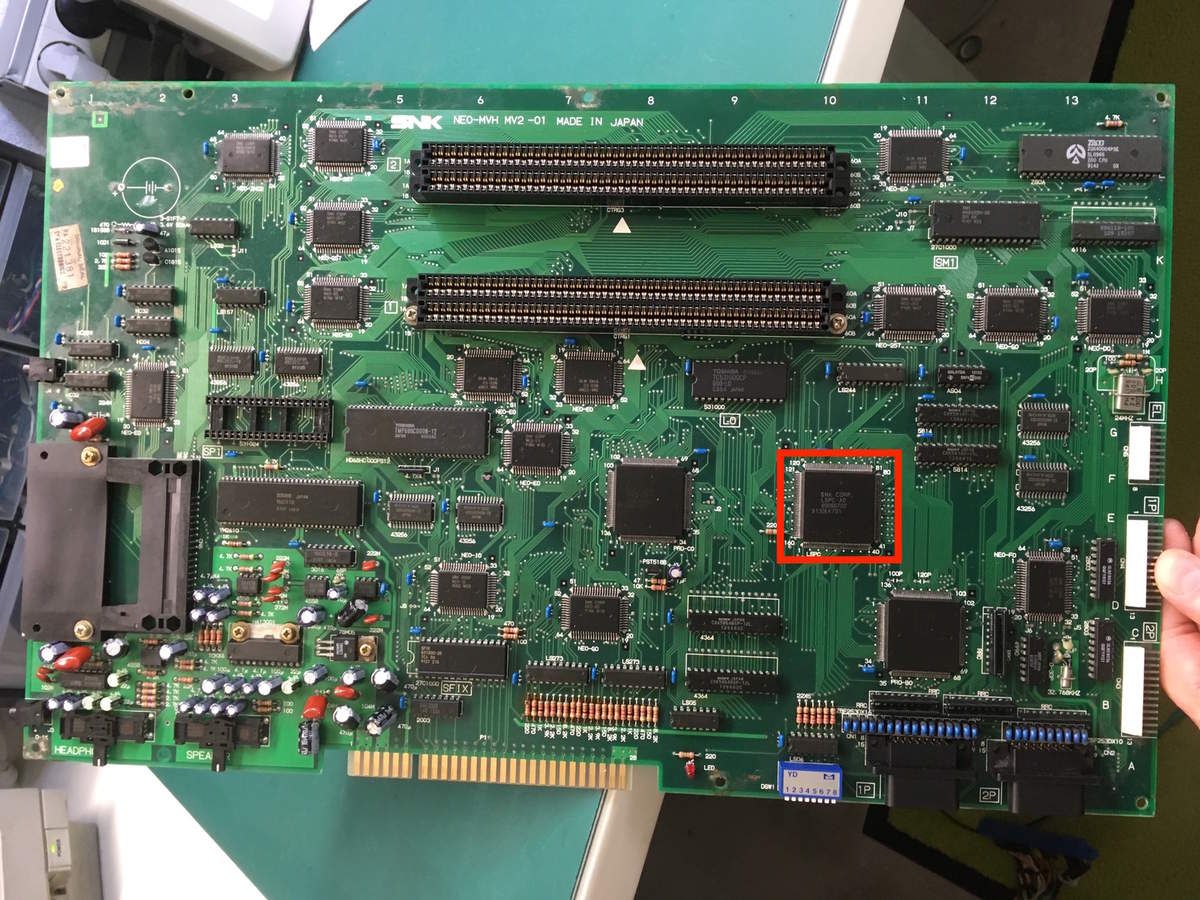

Finalement j'arrive à mettre la main sur un slot MV2 dit "long" (avec le Dip switch devant). Ces slots sont équipés de LSPC-A0 :
Il est en panne car il a malheureusement été victime de la batterie qui équipe tous les slots MV2.

Je récupère le LSPC :

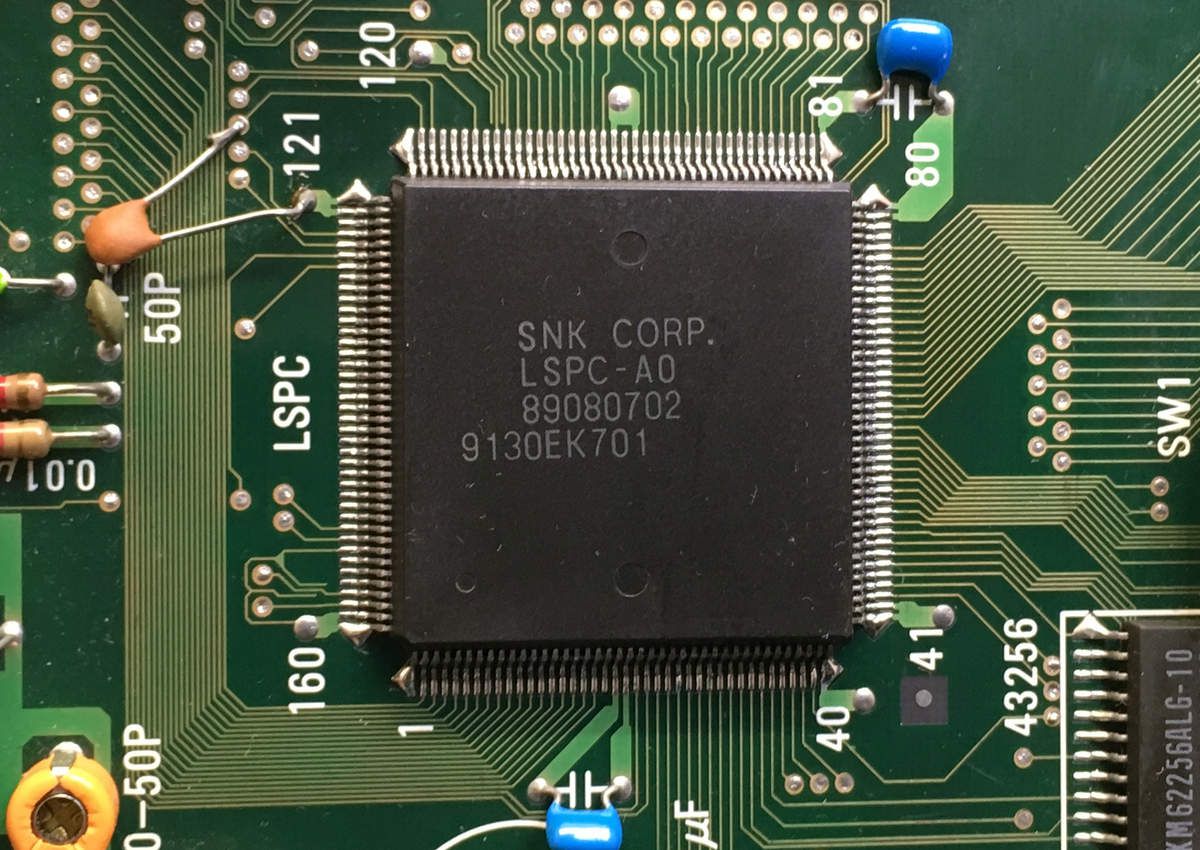

Puis le soude sur la console :

Un petit test sans cartouche et... Magnifique ! Un écran jaune...

Il me confirme bien une panne des RAM vidéo, rien de surprenant après un tel court-circuit dans la console.

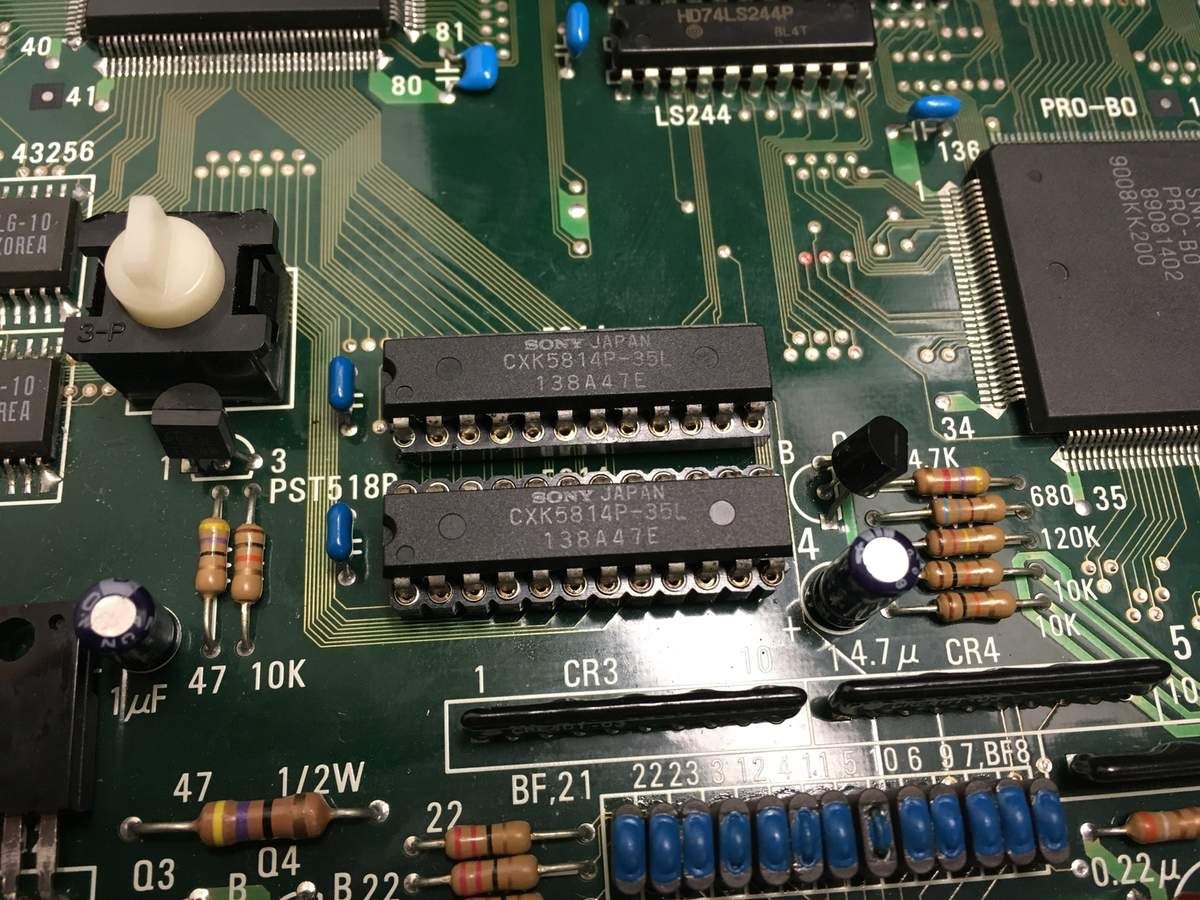

Même s'il reste une RAM vidéo de fonctionnelle sur les deux, je préfère les remplacer toutes les deux par précaution.

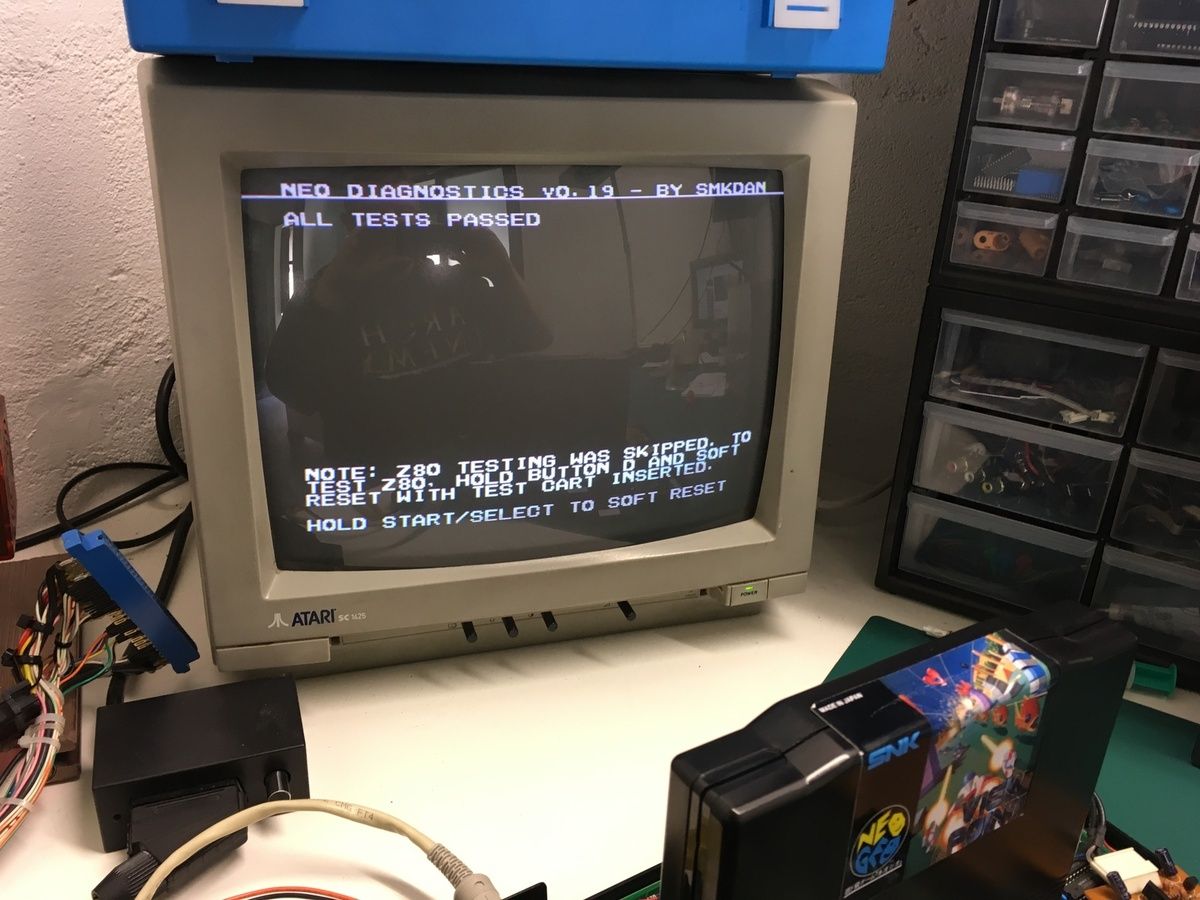

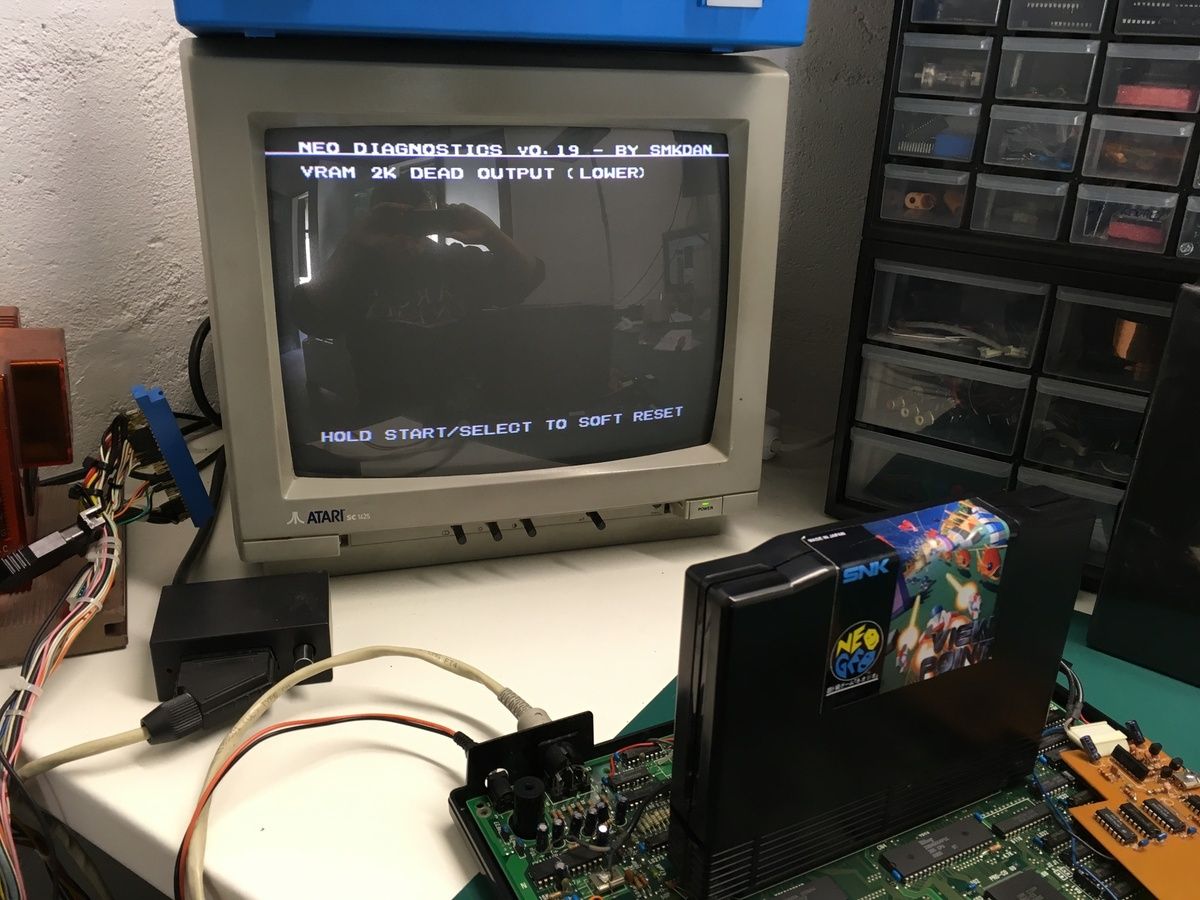

Je relance un test avec le Neo diagnotics Bios:
Plus de problème avec les RAM Vidéo

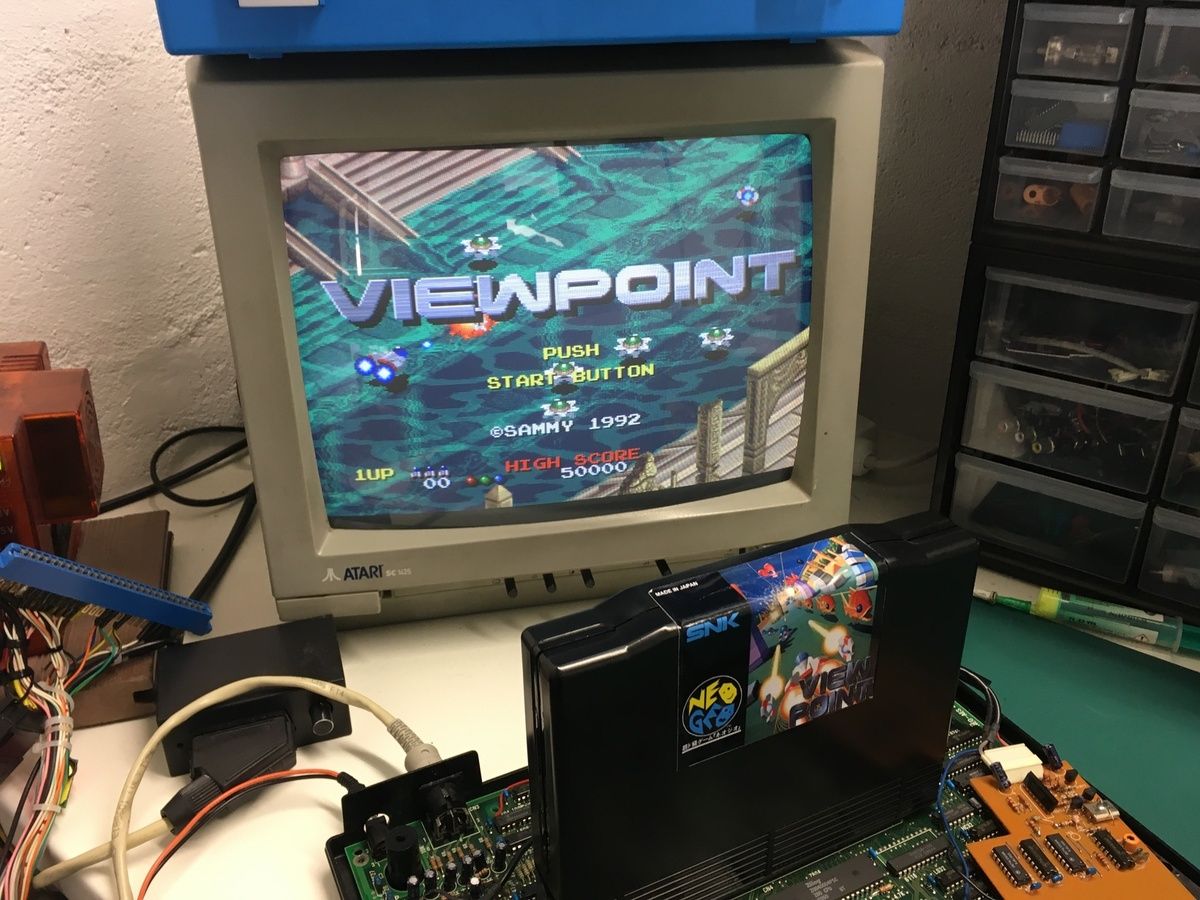

On remet le bios original et... Cette console revient à la vie !

GustavXIII va de nouveau pouvoir la faire souffir !
