Double Dragon - Technos

Publié le par Seb

Un double Dragon qui ne boot pas.

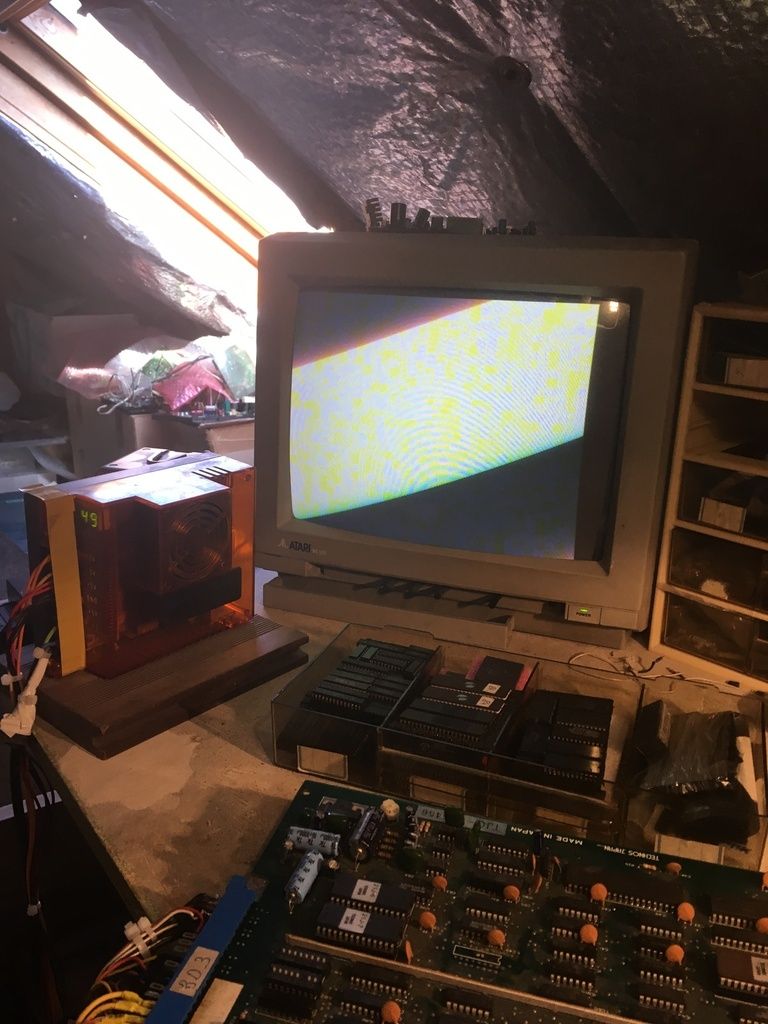

A l'écran nous avons une magnifique omelette de pixels :



Je teste les CPU et leurs ROM pour commencer -> rien

Ensuite je m'attaque aux TTL dans le circuit "CPU".

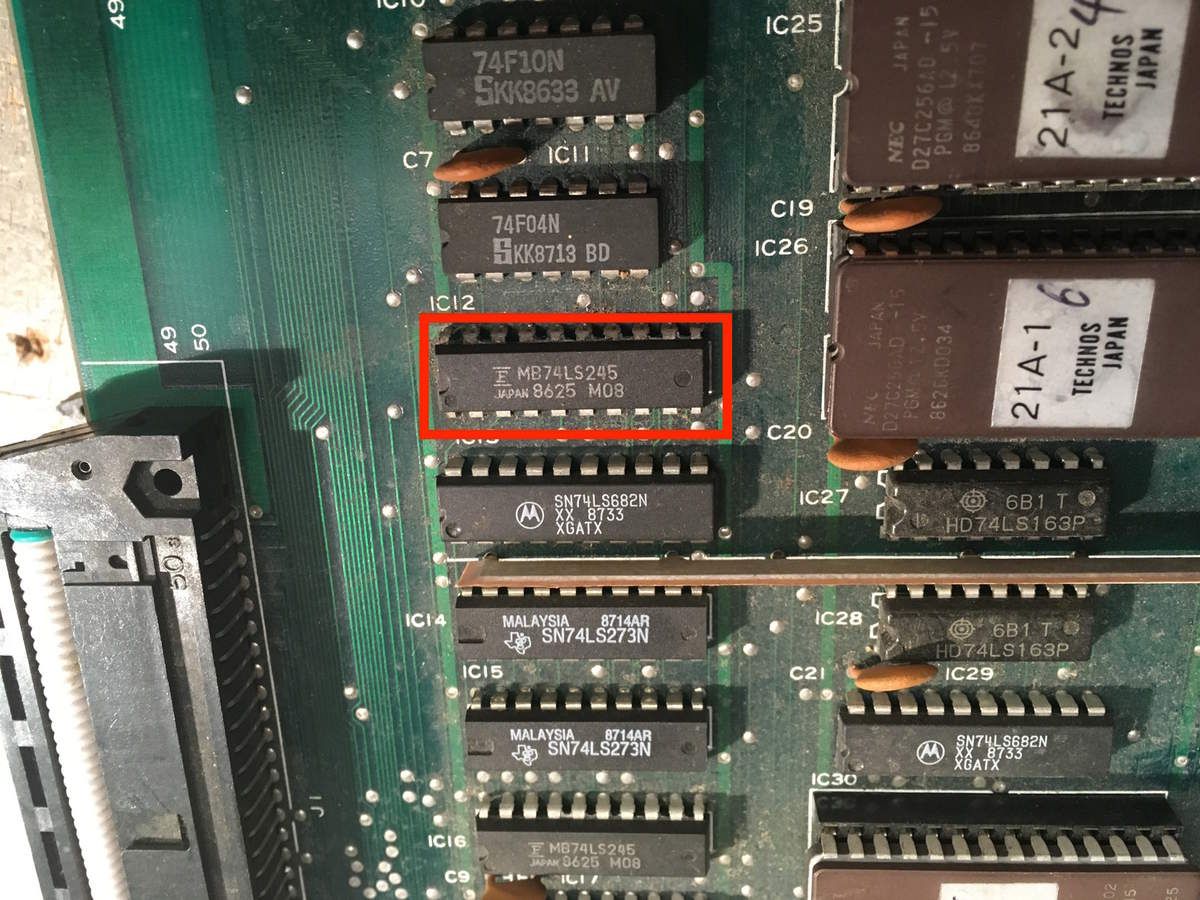

Le gagnant sera un 74LS245 Fujitsu situé en IC12. Je reviendrai plus tard sur le sujet "TTL fujitsu" avec un article consacré à la fiabilité des composants.

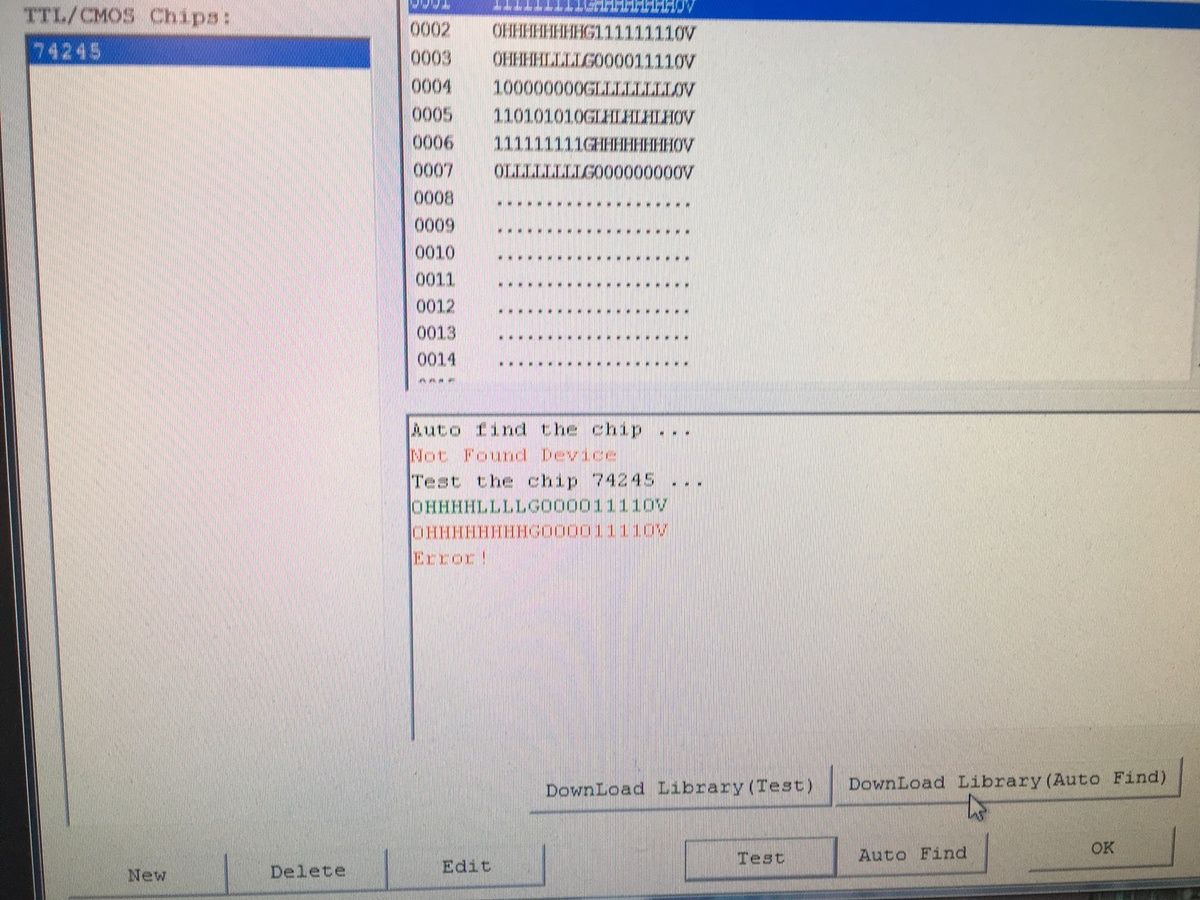

Un passage au "Xeltek" pour confirmer que ce TTL est cramé.

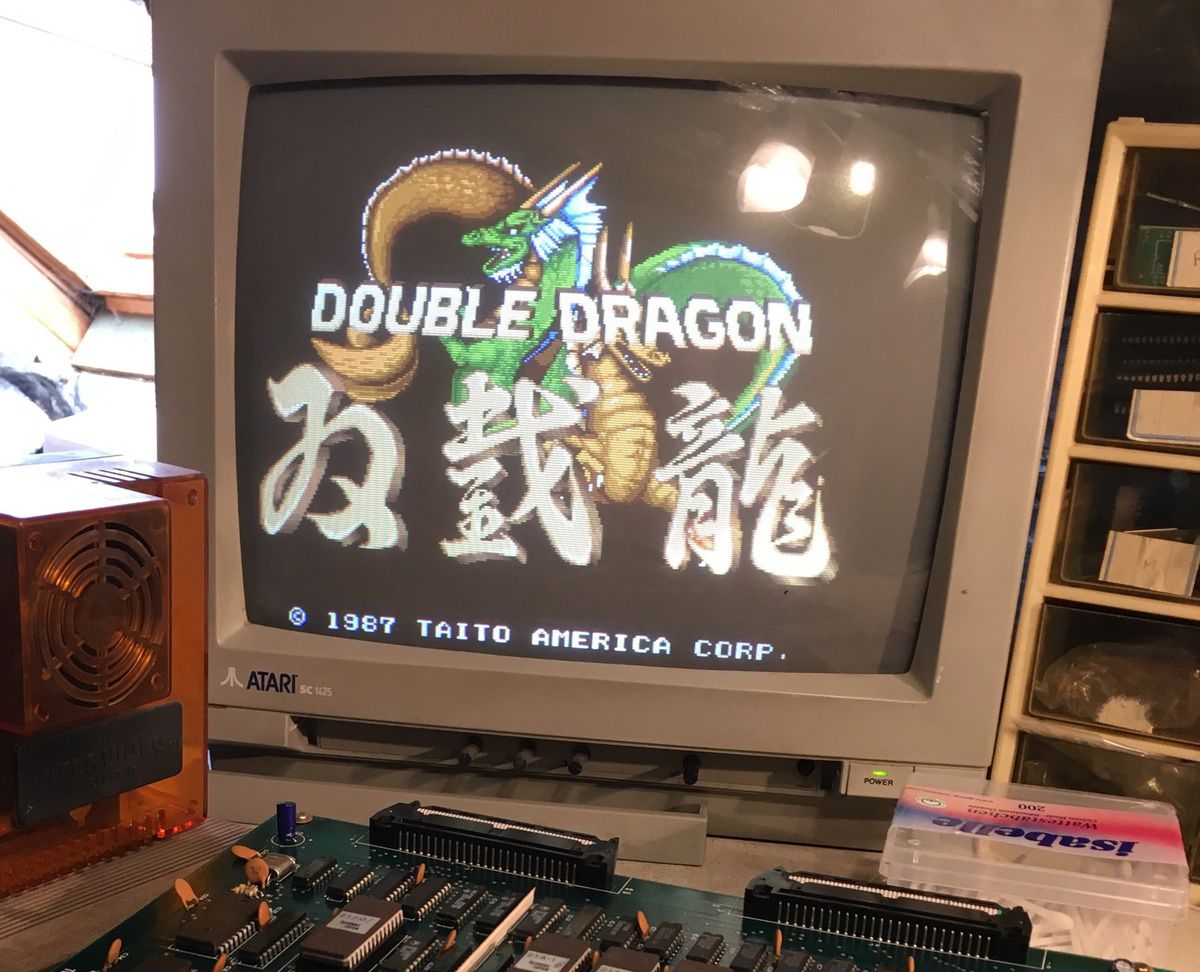

Après remplacement le jeu boot normalement :

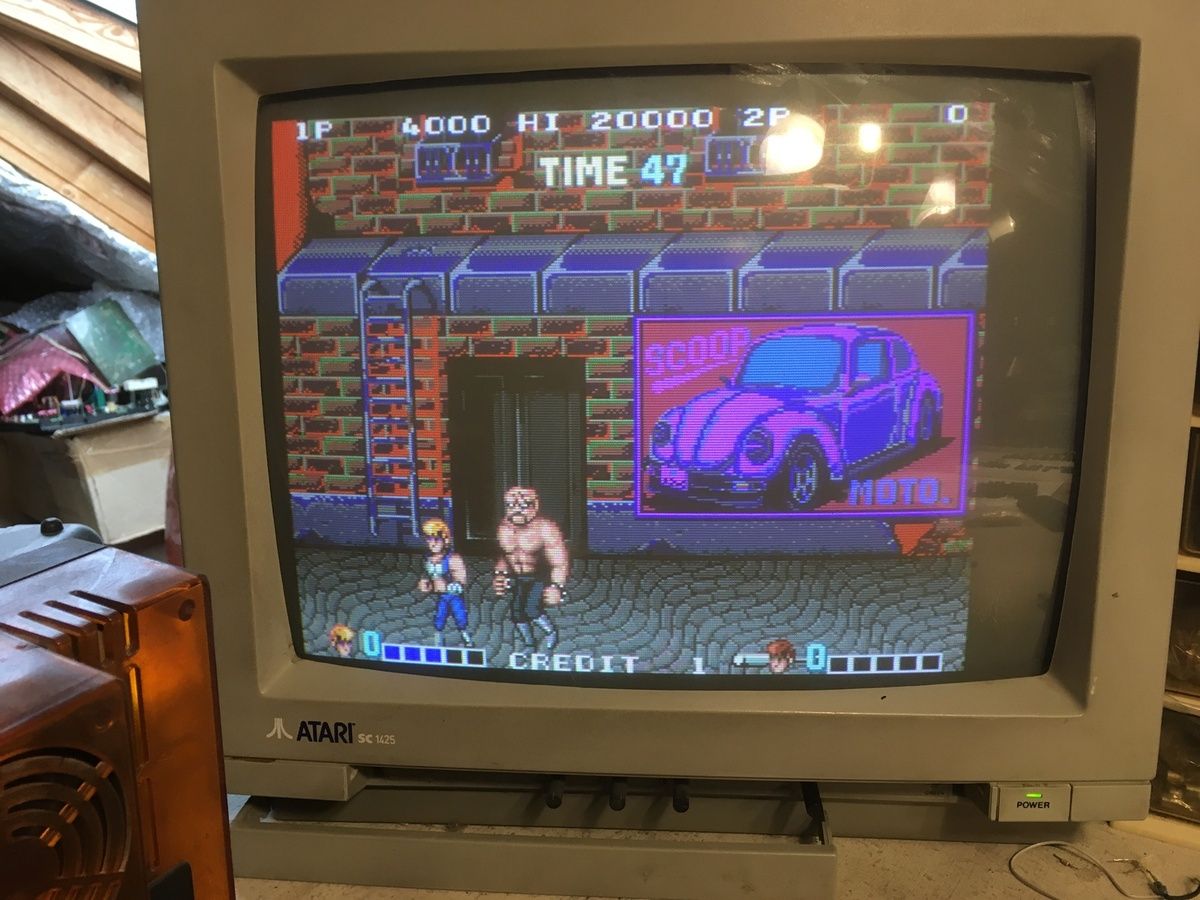

Pendant l'essai du jeu, les couleurs des backgrounds buggent de façon aléatoire en partant dans des tons bleus/violets :

Je déteste ce genre de "surprise" quand on pense en avoir terminé avec une panne ! 😡😡😡😡



Et c'est parti pour une nouvelle série de tests...

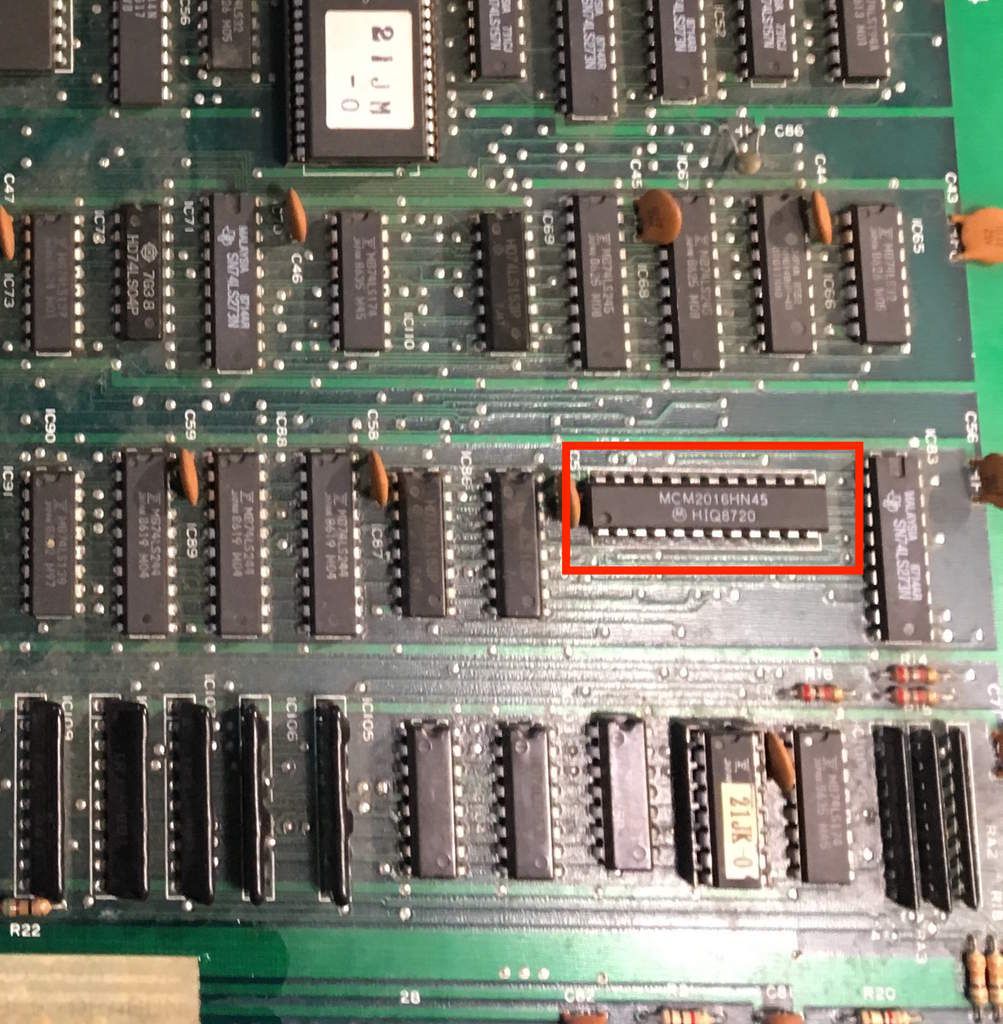

Je fini par m'arrêter sur une RAM en emplacement IC84 (MCM2016 - 45ns)



Il y a un problème sur le /WE (entrée inversée d'activation en écriture).

Avant de remplacer cette RAM je m'assure qu'il n y a aucun problème sur son circuit de sélection lecture/écriture en controlant les TTL en IC1, IC65 et IC68. Rien de ce coté, je peux donc la remplacer.

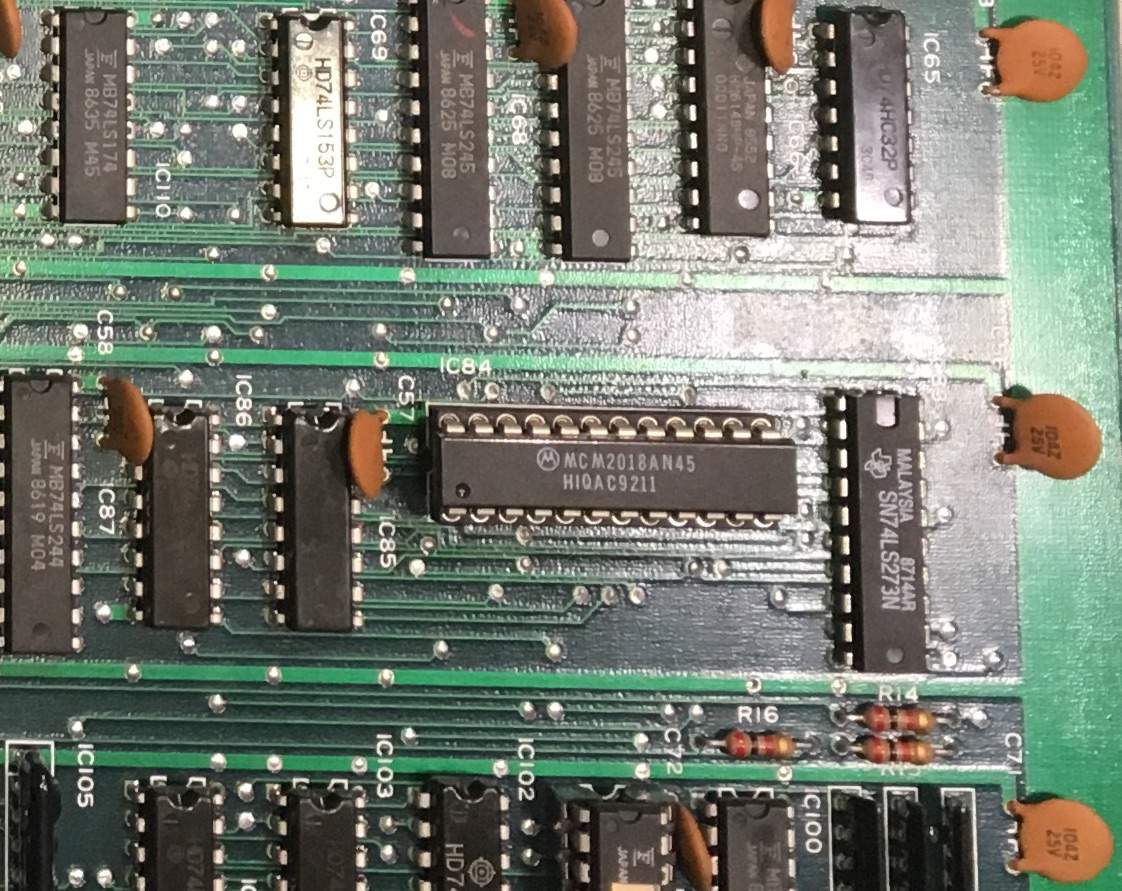

J'utilise une RAM compatible (MCM2018 - 45ns) :

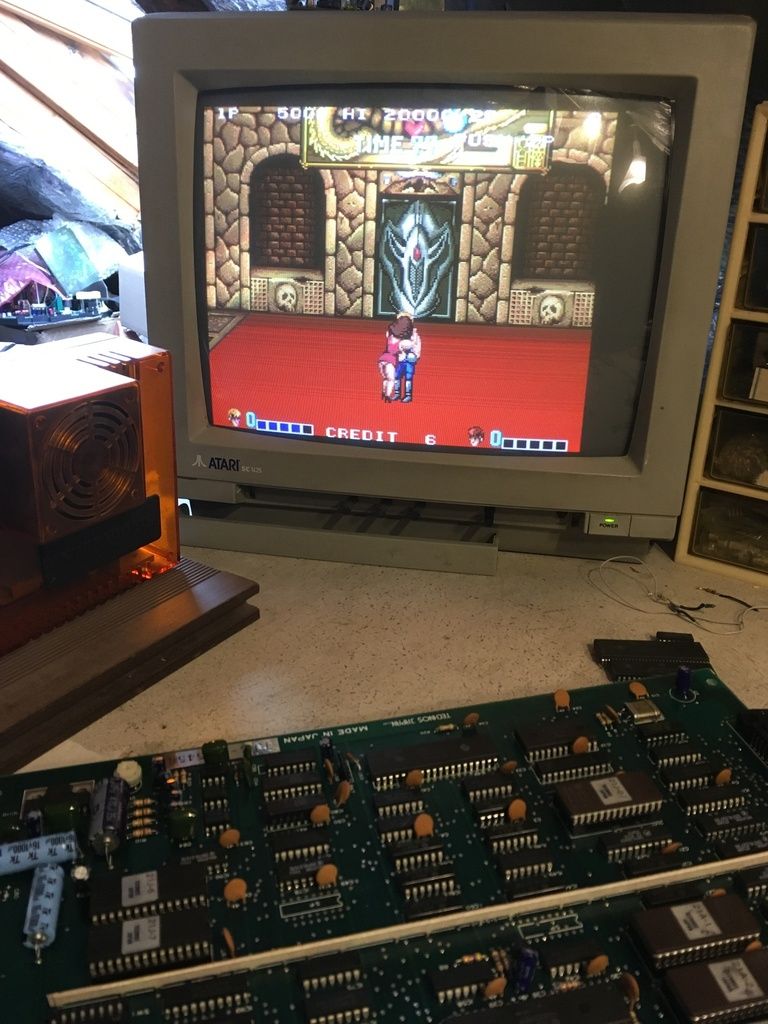

Un essai, histoire de se faire une partie :

Bah dit donc Marian, couvre toi...



Tout est OK !

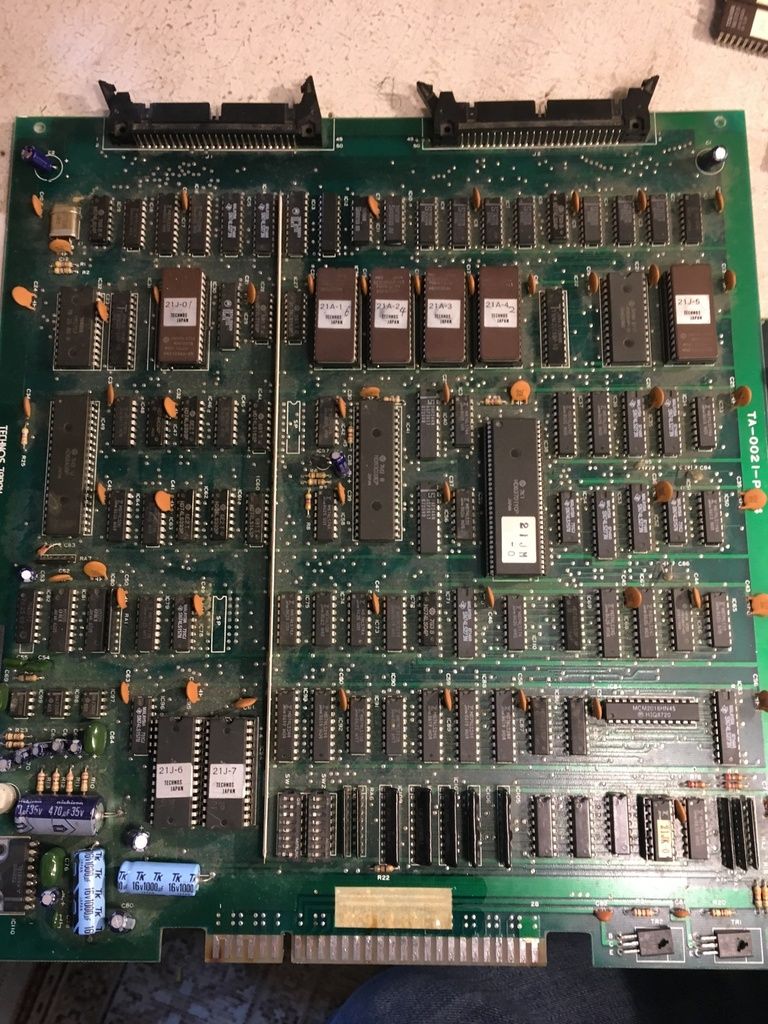

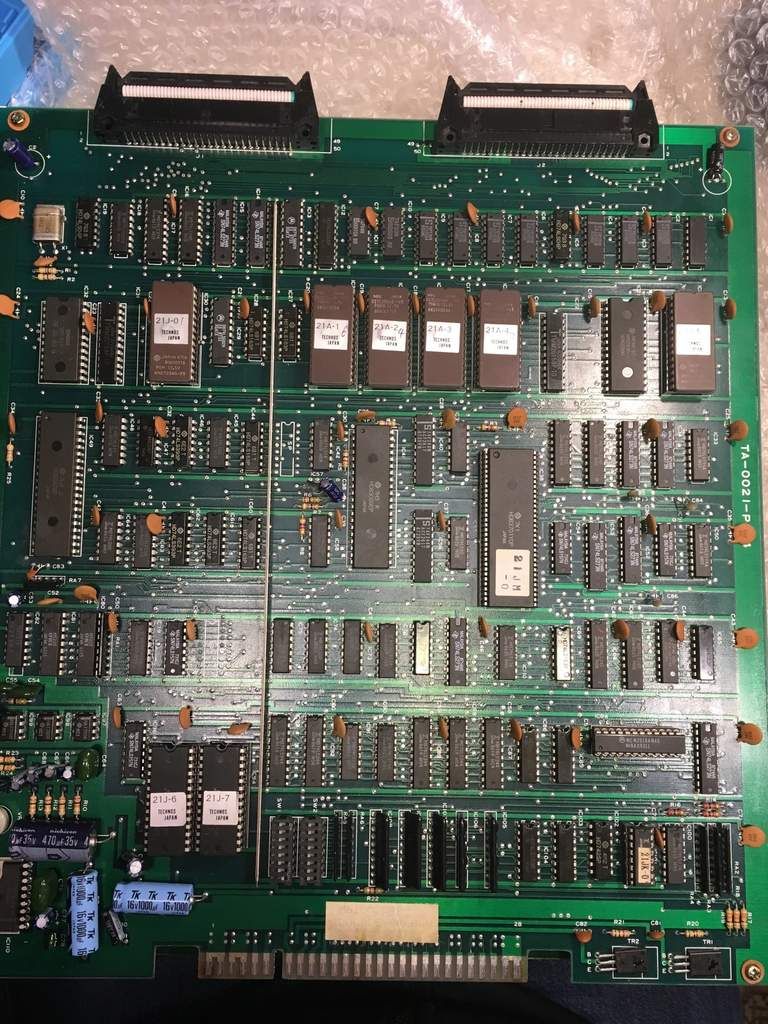

Au passage j'en profite pour nettoyer cette PCB qui n'est pas très propre contrairement à la petite culotte de Marian :

... Et remplacer les condos arrachés.



FINI !
