DoDonpachi Dai-Ou-Jou Black Label - Cave/PGM

Publié le par Seb

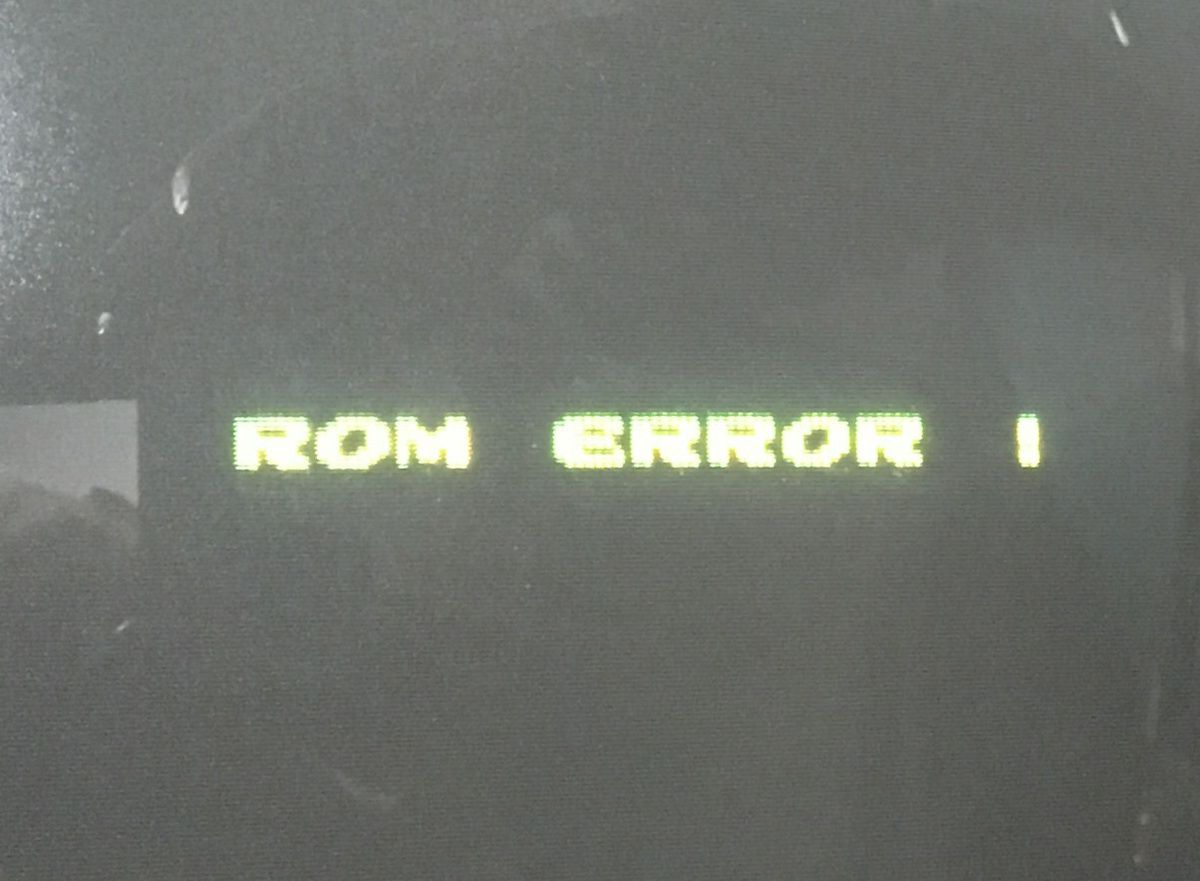

Un Do Donpachi Dai-Ou-Jou Black Label qui démarre aléatoirement sur un écran noir ou sur cet écran :

La PCB est dans une boite métallique, elle est donc plutôt propre vu qu'elle a été protégée... Tout du moins à première vue...

Sauf qu'il y a encore cette horrible batterie qui bousille tout :

D'après le propriétaire du jeu, son vendeur aurait remplacé la batterie et la PCB était fonctionnelle avant la vente... Surprenant vu que la ROM est celle d'origine (non décryptée), et que sur le DDP Black Label le moindre problème de batterie est synonyme d'effacement des clefs de protection situées dans une mémoire volatile. Le jeu devrait donc être suicidé...

Haaaaa la magie des vendeurs sur eBay...

Je démonte la PCB de sa boite, puis colle le nez sur la zone de la batterie :

La vache ! c'est déjà bien attaqué :
Heureusement que le vendeur a changé la batterie ! 😂

De l'autre coté :
Les deux traversants sont complètement rongés, pas besoin de multimètre pour voir qu'il n'y a plus de continuité...

Je retire la batterie, puis nettoie ses alentours avec une solution légèrement acide et rince abondement pour éviter les problèmes de sur-oxydation.

Une fois tout le vert de gris retiré et après un petit décapage, je soude un fil dans les traversants et étame les pastilles de la batterie :
Mes continuités sont réparées !

Je lance un test :
Ce message est tout à fait normal quand le jeu est suicidé. C'est le message que le vendeur aurait théoriquement dû avoir après avoir remplacé la batterie.

Il faut donc remplacer la ROM du programme principal (U36) avec une ROM décryptée (qui en plus contient les deux versions du jeu) :
L'UVPROM d'origine.

Pour remplacer la ROM d'origine, j'utilise une 27C160 (16Mbits) programmée avec la ROM ci-dessous :

Je conserve l'UVPROM d'origine et la remplace par celle j'ai programmé :



Pour finir il ne reste plus qu'à lancer un test :

Réparé !
