TMNT - Konami

Publié le par Seb

Un Tortues Ninja confié par Metalslugaddict.

Le jeu a des problèmes de son :
La PCB présente des traces de réparations, mais elles ne concernent pas le circuit audio :

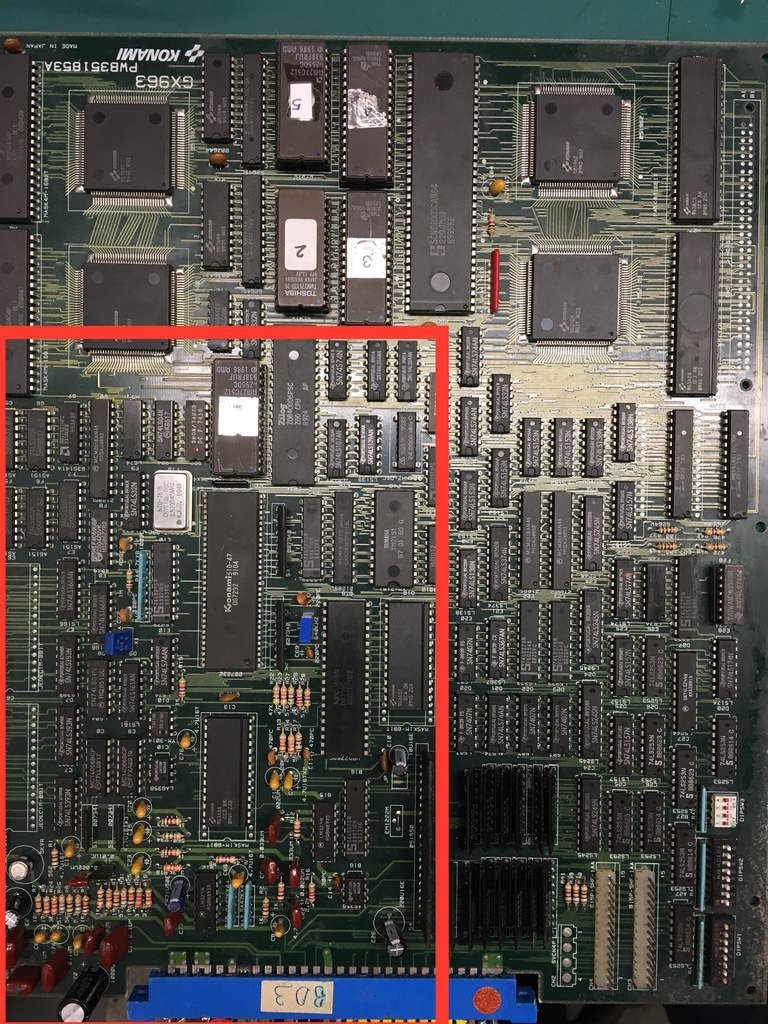

J'oriente mes recherches dans le circuit audio :
Il y a du monde ! Quand on concevait un circuit audio chez Konami, on ne faisait pas les choses à moitié.

Je teste :
- les RAM
- les ROM
- le CPU
... Rien ...

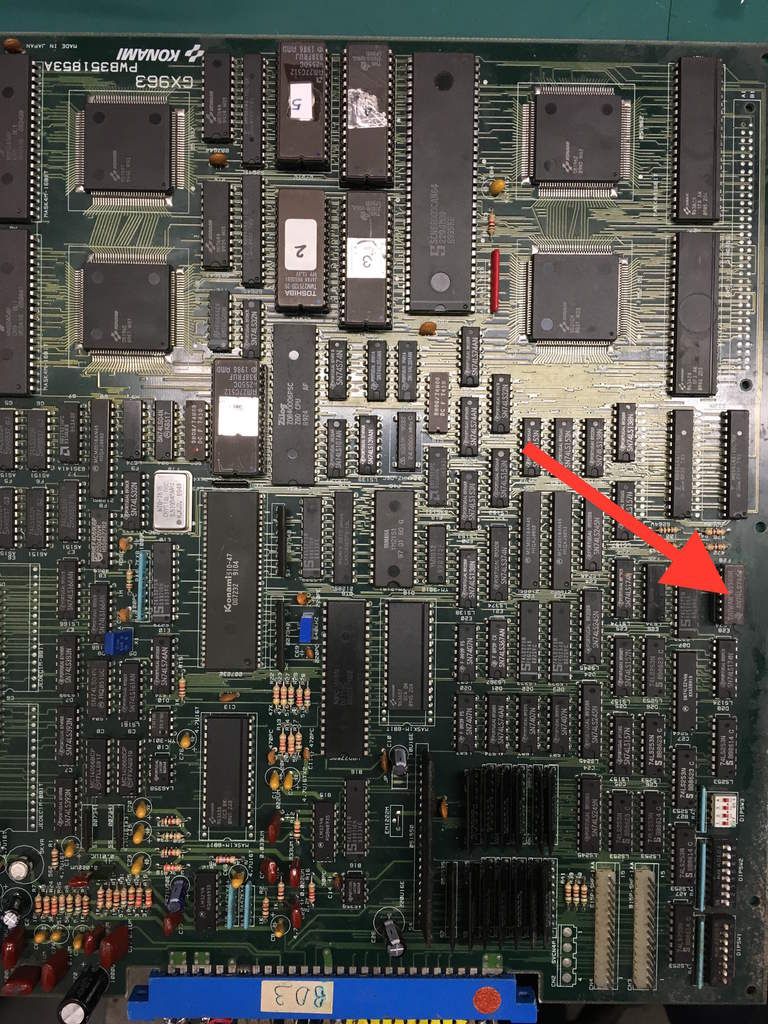

Finalement, à l'aide de l’oscilloscope je tombe sur une anomalie sur un bus d'adressage qui me fait remonter jusqu'à ce composant :

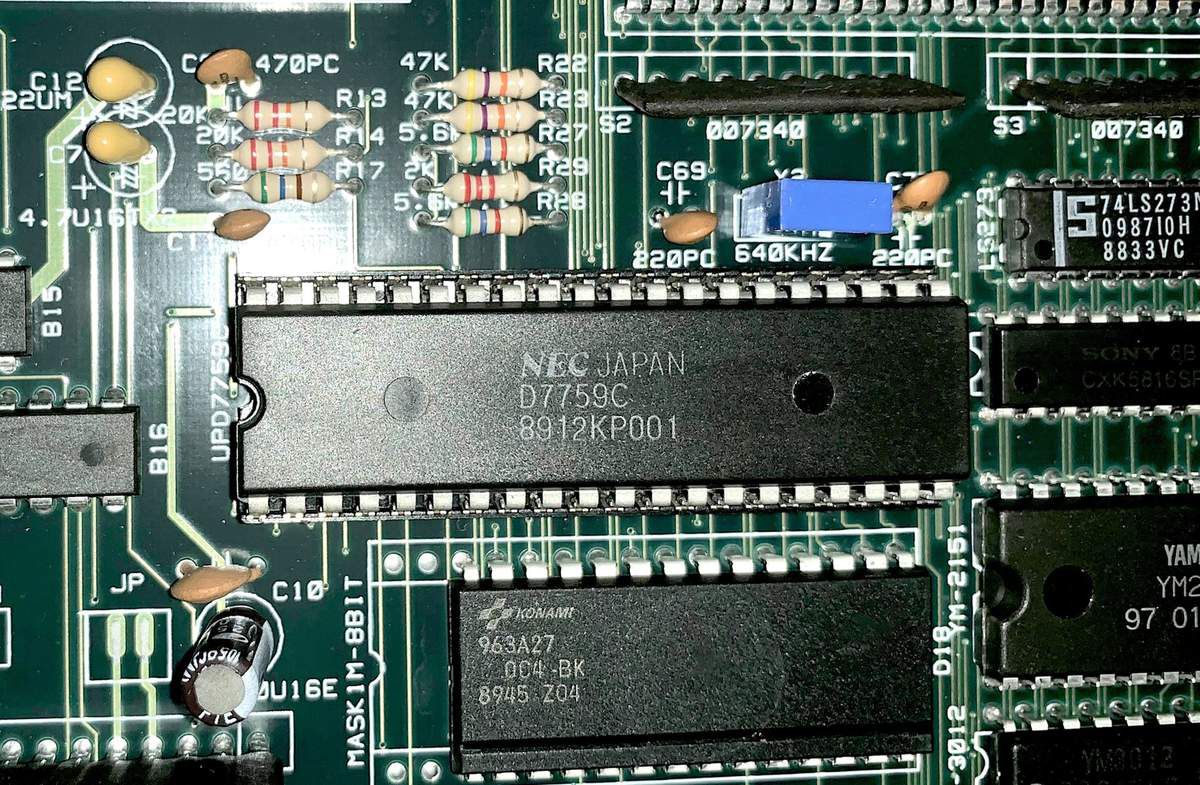

Il s'agit d'un synthétiseur vocal ADPCM de la marque "NEC" référencé : UPD7759C

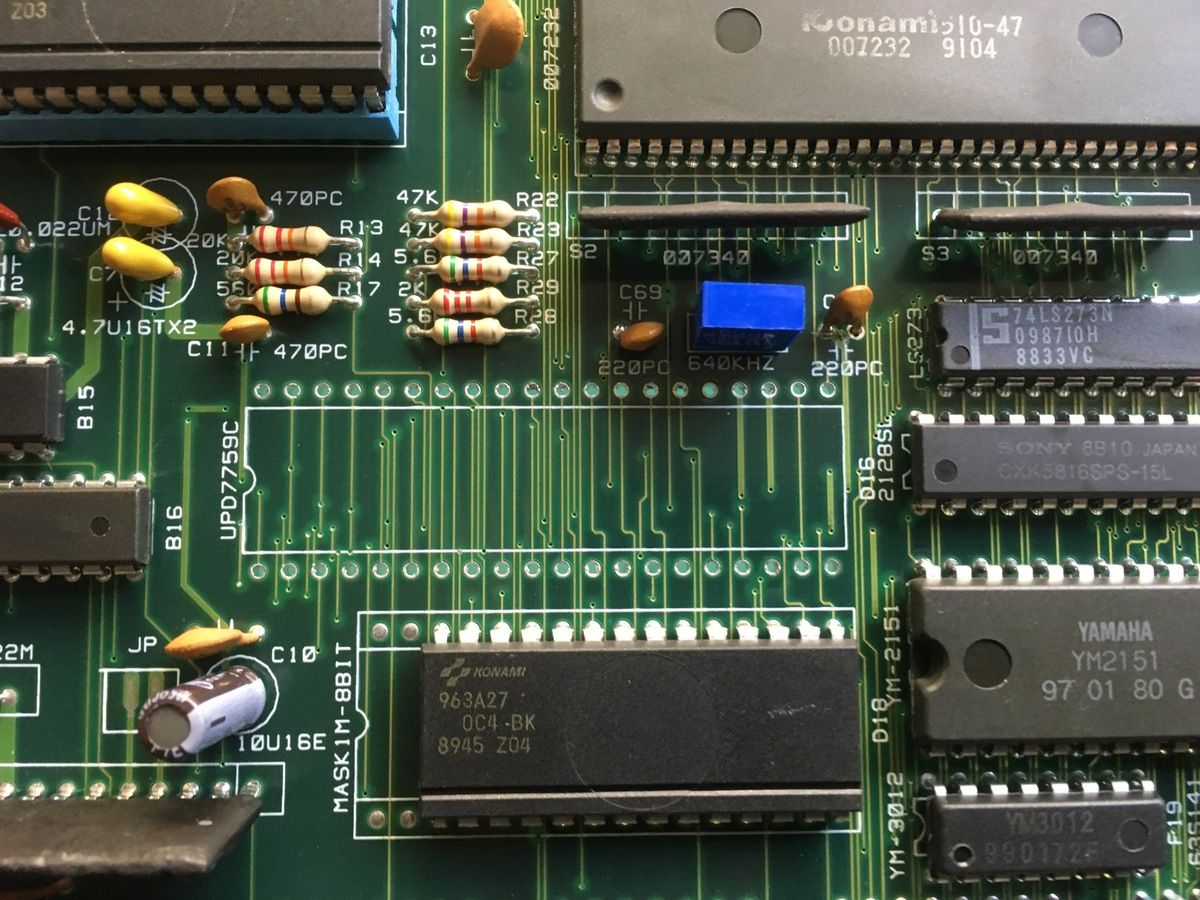

Je le dessoude :

Puis en l'inspectant voici sur quoi je tombe :

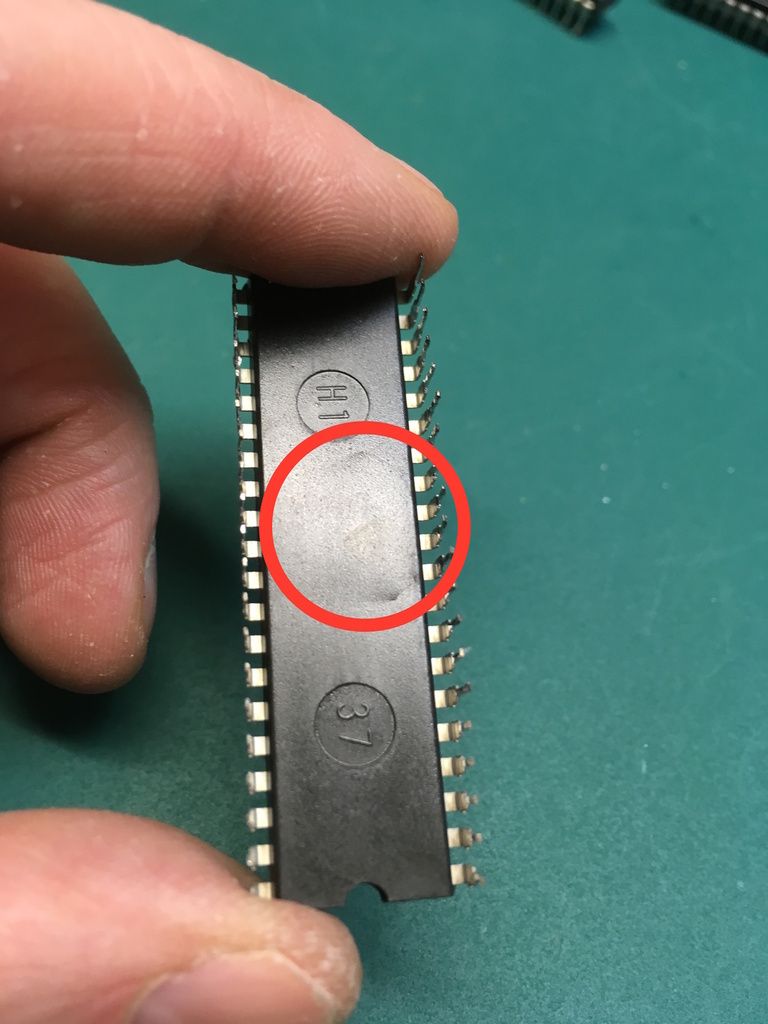

Une magnifique cloque ! Signe qu'il a fait très chaud dans ce boitier.
Plus de doute la panne vient d'ici !

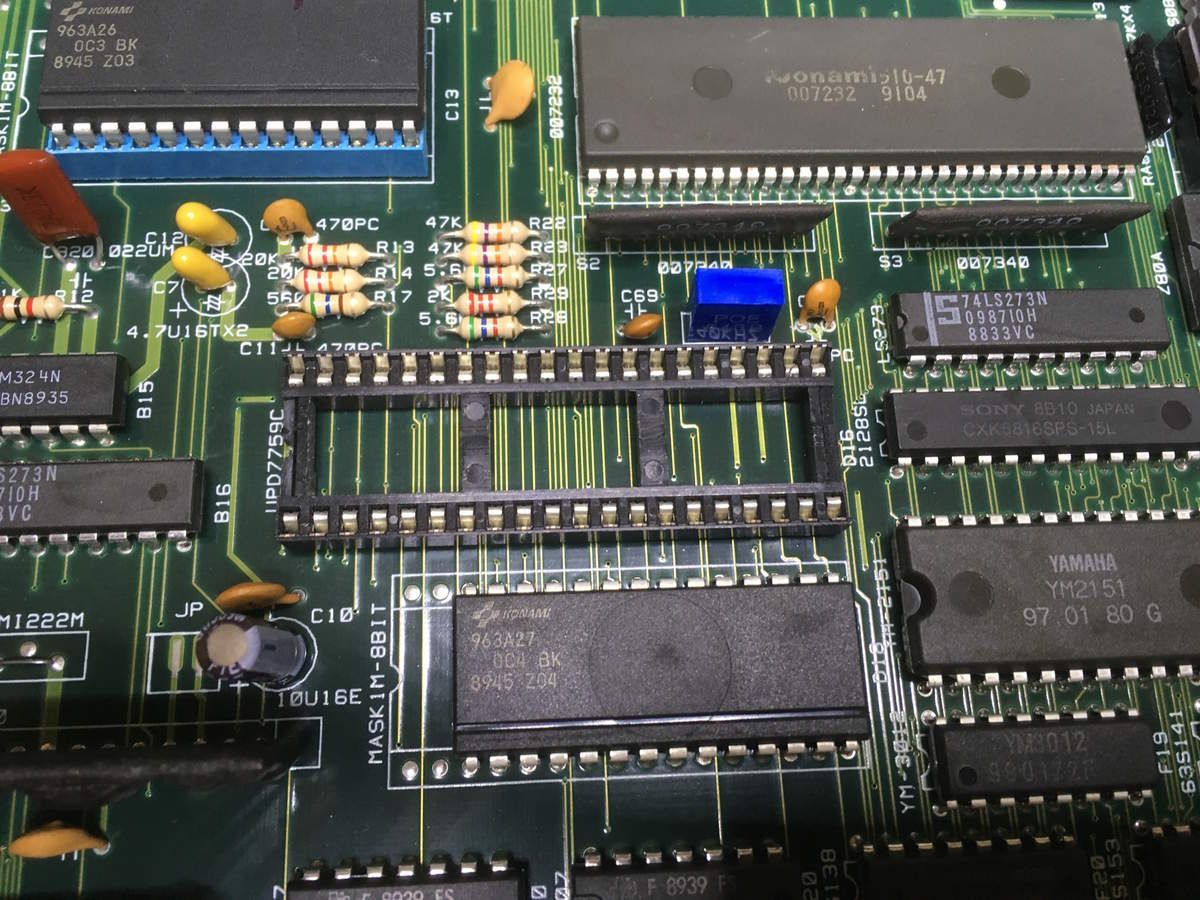

Je monte un support lyre au cas où le problème se reproduirait à cause d'un autre composant :

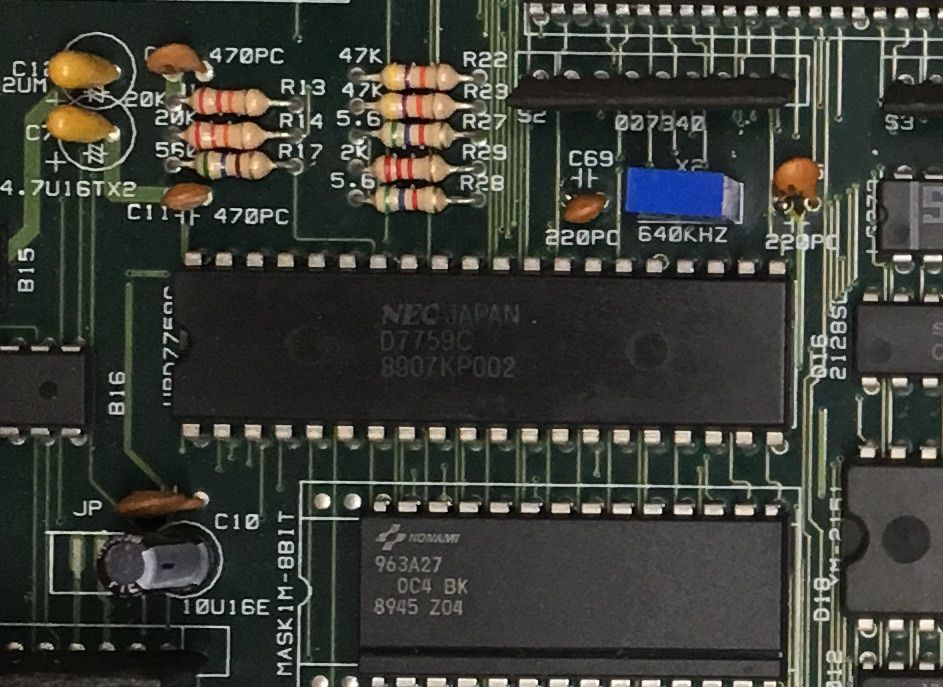

Puis je place un nouveau UPD7759C sur son support :




Un test :
Tout est OK ! Metalslugaddict va de nouveau pouvoir s'éclater avec son TMNT.
