Sega Rally 2 - Multi BIOS

Publié le par Squallrs

Quand on a pas assez de place pour avoir toutes les bornes que l'on désire, on essaie d'utiliser celles que l'on possède à leur maximum. Dans une borne Sega Model 3, on peut jouer à plusieurs jeux sans pour autant avoir plusieurs bornes.



Voici le listing des jeux compatibles sur ma borne Sega Rally 2:
- Daytona USA 2
- Daytona USA 2: Power Edition
- Dirt Devils
- Emergency Call Ambulance
- Le Mans 24
- Sega Rally 2
- Scud Race / Super GT
- Scud Race Plus

Les meilleurs étant pour moi, Sega Rally 2, Scud Race et Daytona USA 2, je vais donc me pencher sur la possibilité de jouer à ces 3 jeux sur ma cab.

Pour que cela puisse fonctionner, il faut 2 choses:

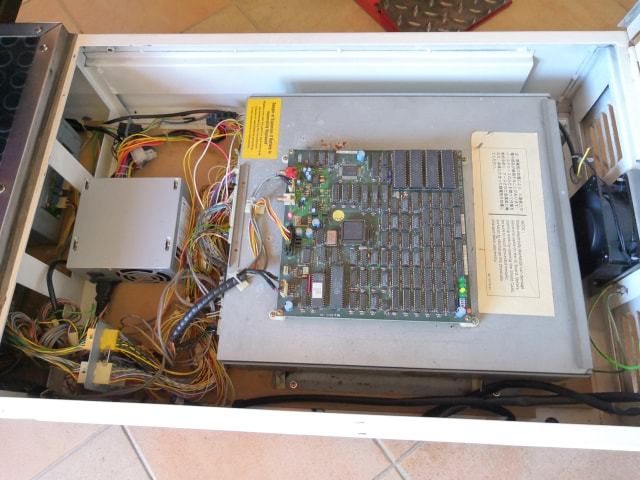

- Le Stack qui est le casier en acier contenant différentes cartes constituant le jeu
- Un bios dédié au jeu en question, pour que le retour de force fonctionne correctement.

Pour les stacks, j'ai un Sega Rally 2 et un Scud Race récupérés récemment.

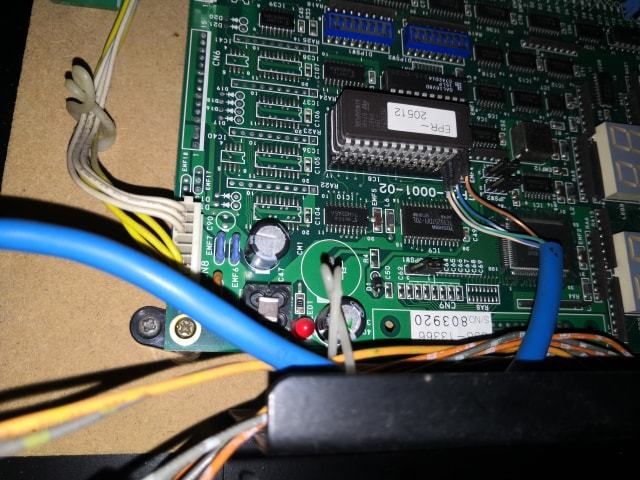

Pour remplacer un jeu on commence par remplacer le Stack qui est très facile d’accès, car situé sous le siège, puis ensuite le BIOS de la drive board.
C'est là que cela devient relou puisqu'il se trouve au dos de la borne, dans une petite trappe pas facile d’accès.
Il faut donc décoller la borne du mur, dévisser les 4 vis, retirer la plaque en acier, enlever l'Eprom de la drive board, et en remettre une autre...
Chose pas très compliquée en réalité, mais très pénible à faire, et en plus assez risqué pour l'Eprom car pas facile à enlever et remettre.
Pour éviter toutes ces manipulations fastidieuses, je me suis dit qu'un système de sélection d'Eprom serait bien plus pratique !

Pinout de 27512/27C512 :

Dans un premier temps, je me dis que le fait d'alimenter uniquement celle dont j'ai besoin devrait suffire et je pars dans cette optique. Il faudra donc faire un piggyback (empilement d'Eprom) pour pouvoir y arriver de manière simple.

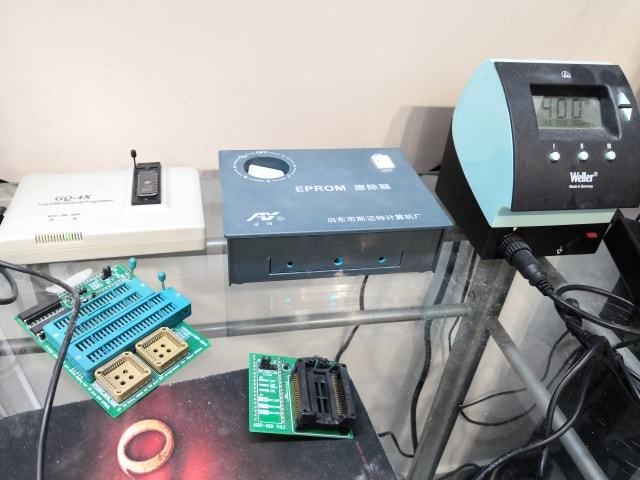

Je commence donc par sélectionner 2 Eproms et les efface avec mon effaceur UV :
Pendant ce temps, je cherche et télécharge les bios des driveboard pour Daytona USA 2 et Scud Race.

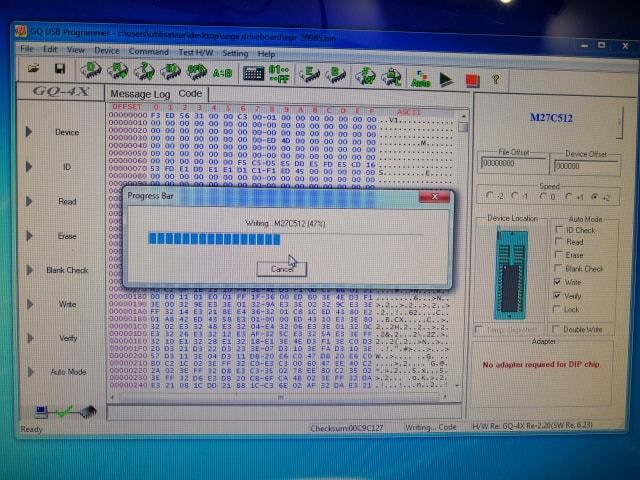

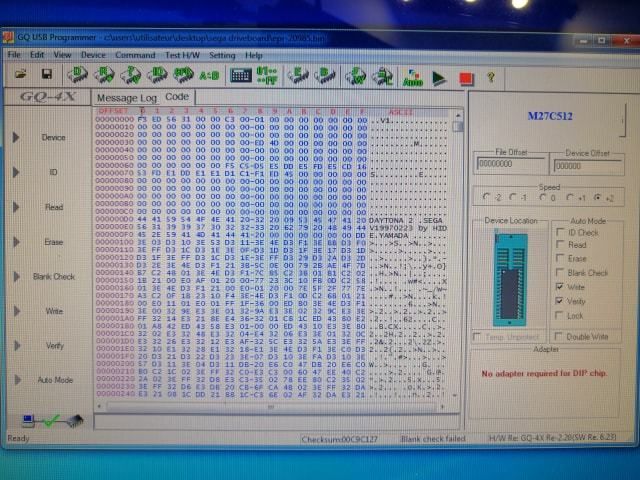

Je vérifie bien le code avant gravure :

Et on Burn !

Ensuite, je me lance dans le piggyback en mode alpha pour tester ça rapidement

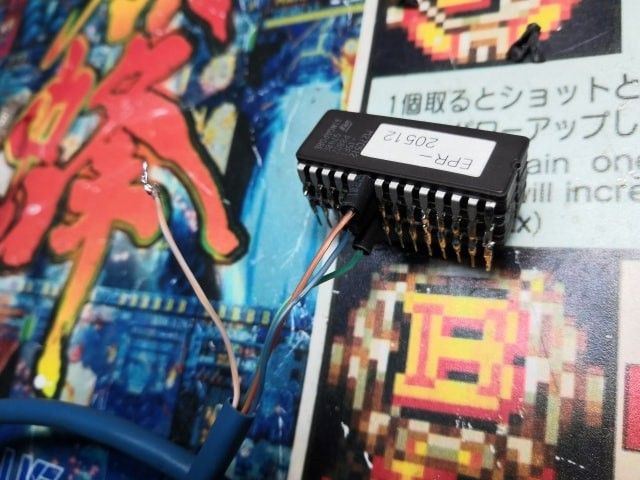

Je place donc les 3 Eproms les unes sur les autres et soulève le VCC  (+5V pin 28) pour qu'il soit sélectionnable via un switch.

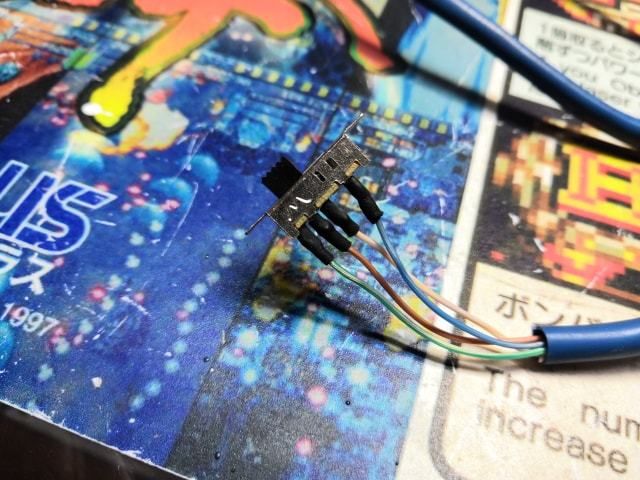

Le switch permettra d'alimenter en 5V le bios désiré.
Un fil sur chaque VCC et un qui vient de la driveboard.

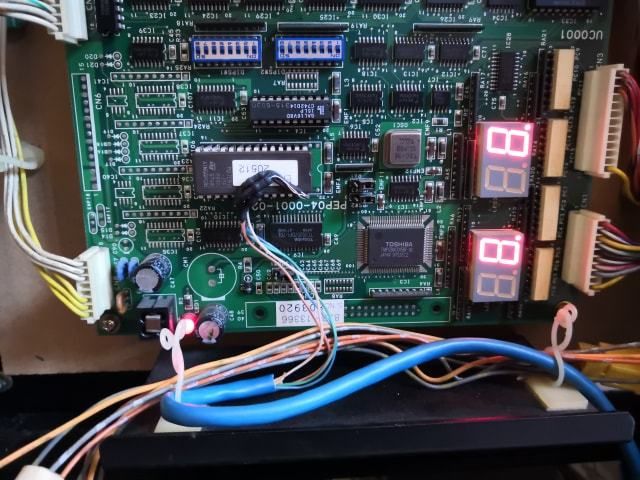

Mise en place sur la driveboard et test.... suspense.....

Et c'est pas du tout bon xD
Aucun signe de vie, en switchant sur n'importe quel bios.... Merde c’était trop simple pour que ça fonctionne...
Coup de fil à un ami (Seb), et après discussion, je vais essayer de faire la même chose mais en utilisant le CE (Chip Enable pin 20) pour sélectionner le chip que je désire utiliser parmi les trois.

Donc rebelote :

Mise en place sur la driveboard et test.... suspens.....
Et la... Ça marchotte, du genre j'ai un retour de force, mais complétement fou, je comprends que les Eprom communiquent entre elles malgré les pins levés...
Bon, la nuit porte conseil, go dodo on y verra plus clair demain...
Après y avoir bien réfléchis et écumé le net, j’essaie une autre méthode pour l'activation des Eproms.

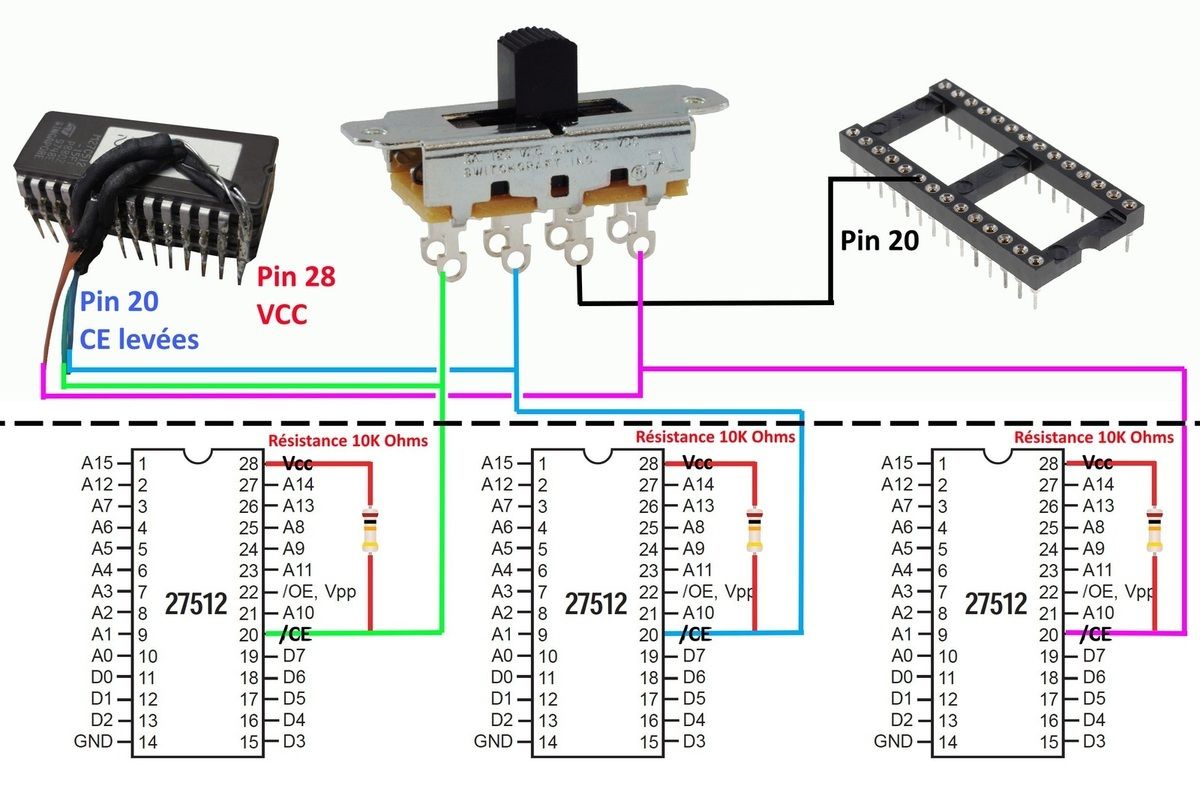

Je vais relier le VCC (+5v PIN 28) avec une résistance de 10k sur tous les /CE séparément, pour les désactiver pour de bon.



Je croise les doigts parce qu'après j'ai vraiment plus d'idée, ni les compétences nécessaires pour aller plus loin...

Hooooo mais que vois-je !
Le LCD de la driveboard qui s'illumine et comme il faut en plus !

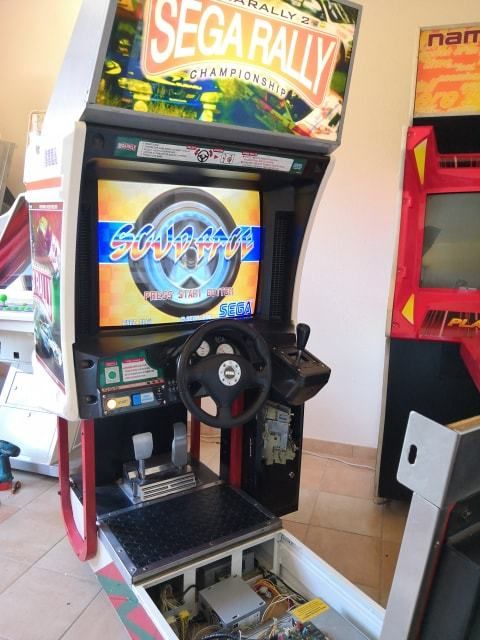

C'est parti pour le test, je croise les doigts... Et ça marche !

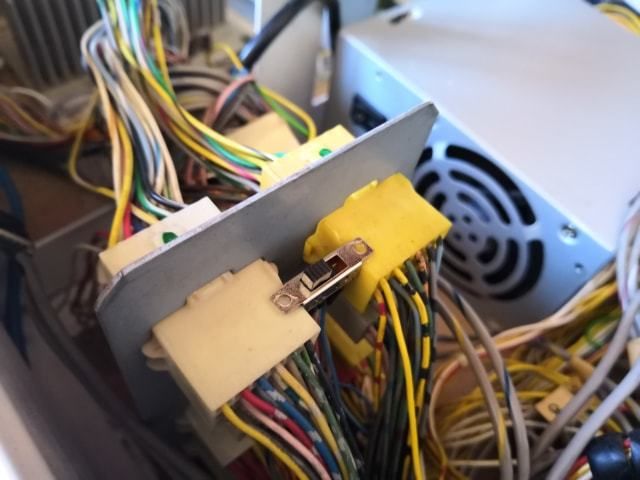

Je pose le switch à un endroit facile d’accès, pour la sélection des jeux à l'avenir.

Voilà, je suis bien content du résultat, je peux switch entre 3 jeux, assez rapidement et sans tout déplacer...

Je pense que ce tuto/blog en séduira certains d'entre vous qui sont dans le même cas que moi, n’hésitez pas à me faire un retour dans les commentaires ;)
