Une SuperGrafX confiée par Pantera83.

La console ne démarre plus suite à une extinction inopinée accompagnée d'une odeur de chaud...

C'est une SuperGrafX distribuée par Sodipeng. Elle avait la particularité d'être modifiée par leurs soins afin d'être utilisable sur nos bonnes vieilles télés cathodiques. Cette modification nécessitant l'utilisation un cordon spécifique qui traitait le signal vidéo pour le rentre compatible avec notre norme péritel.

Revenons à notre console. D’aspect extérieur il n y a rien à signaler, c'est à l’intérieur que ça devient intéressant :

Plus précisément ici :
La gaine du fil par lequel transite la couleur rouge du signal RVB a fondue !!!
Ces trois fils font partis de la modification Sodipeng. Ils permettent de rediriger le signal rouge, vert, bleu (RVB) vers une fiche modifiée pour fonctionner avec le cordon péritel Sodipeng (8 broches au lieu de 5 pour la fiche d'origine) :

A noter que les anneaux de ferrite justes derrière le fil rouge ont disparu, probablement eux aussi victimes du coup de chaud :
Ces anneaux de ferrite sont utilisés pour la filtration de parasites.

Je commence par m'assurer que ce sont les seuls endroits qui ont été endommagés suite à ce qui est sans aucun doute un court-circuit avec le fil rouge.

Pas d'autre trace de surchauffe ou de brulure à signaler, je peux donc passer à la suite : le fusible de la console !
A vue de nez aucun souci, sauf qu'un bon coup de multimètre pour tester les continuités est toujours indispensable...

Le multimètre dit le contraire de ce que mes yeux voient.

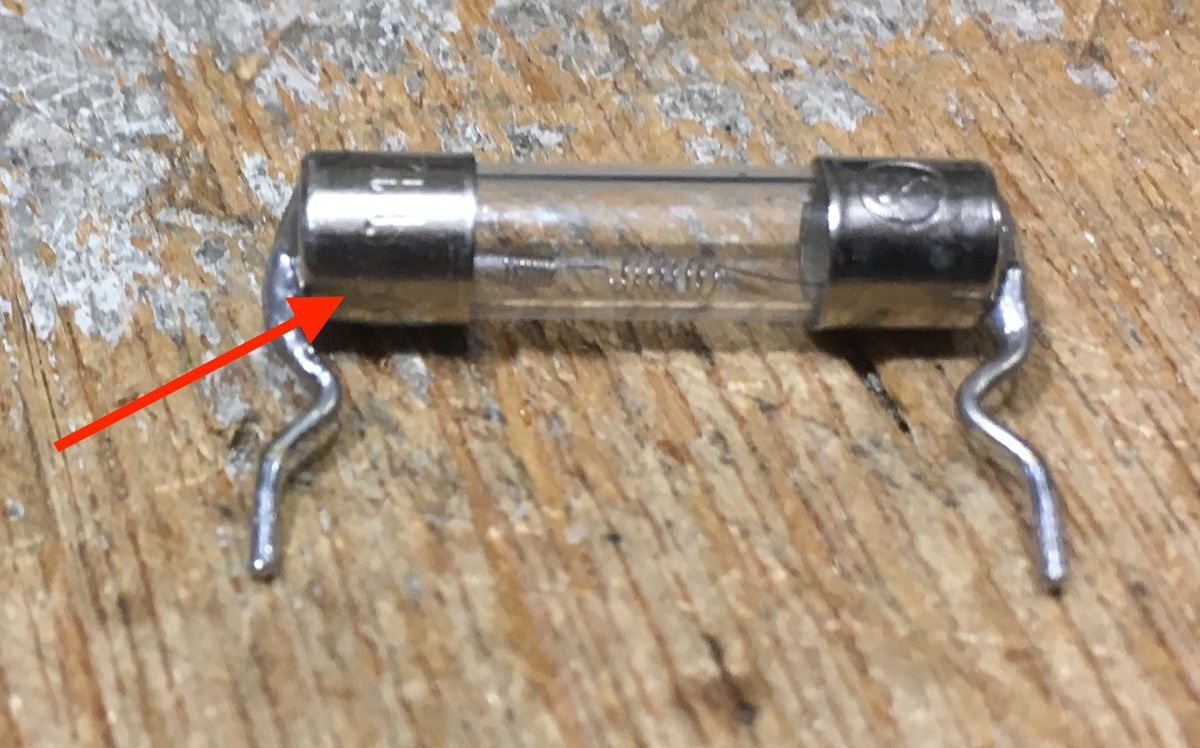

Ça n'arrive que très rarement sur ce type de fusible, mais le filament a fondu sur un des cotés derrière une douille, donc invisible à l’œil nu :

Après remplacement :

Ensuite je glisse le fil rouge dans de la gaine thermorétractable pour l'isoler à nouveau :

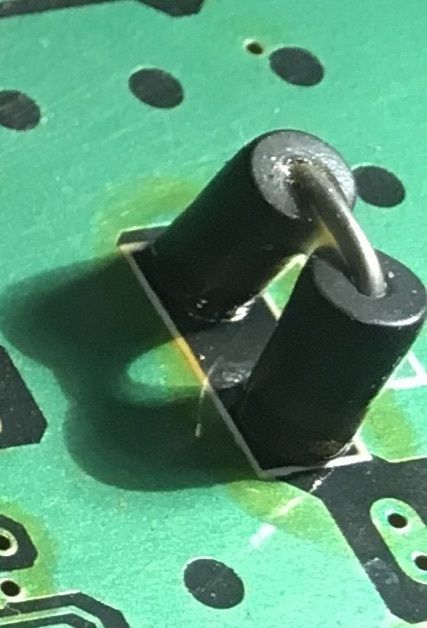

Dans la foulée je remplace le filtre ferrite derrière le fil rouge.

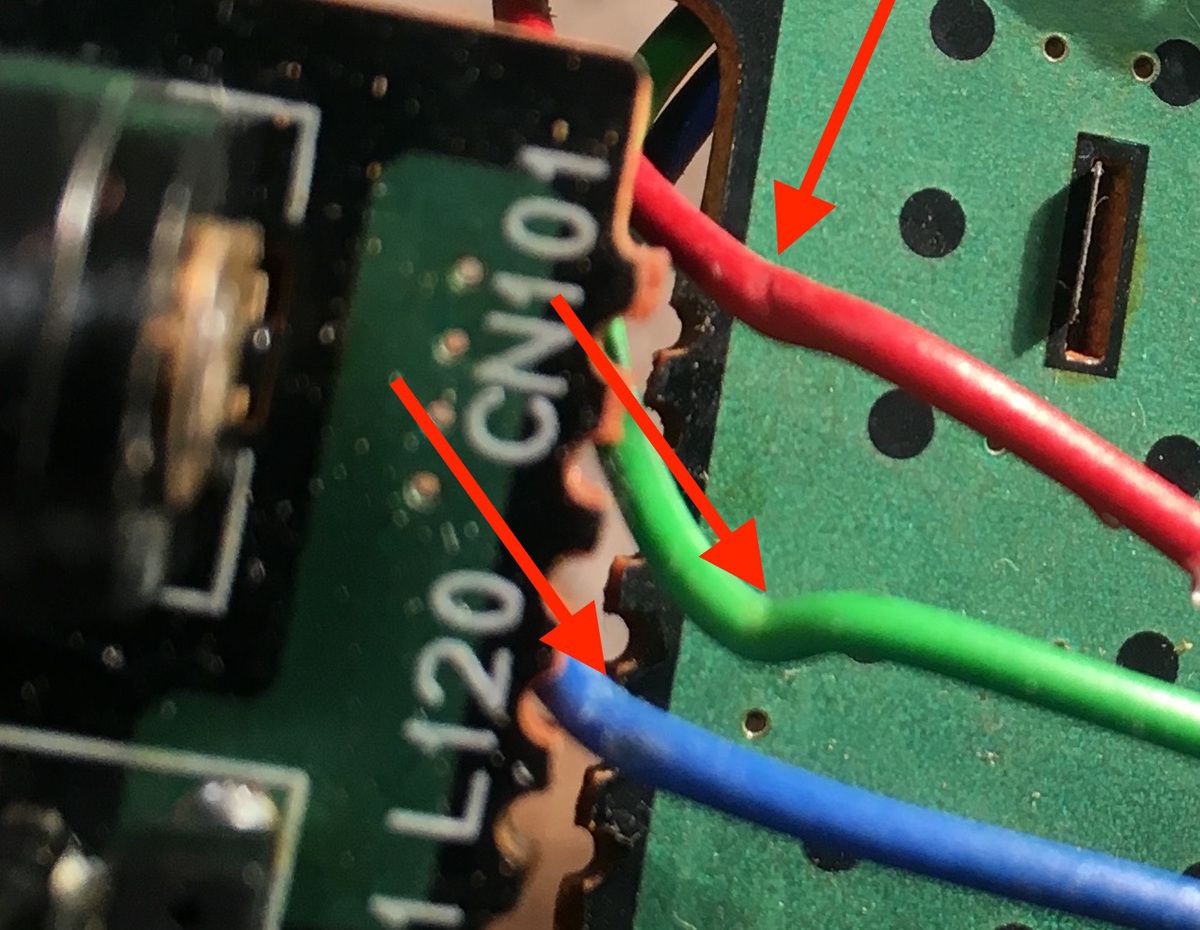

A noter : Les fils RVB ont été écrasés par la petite PCB du connecteur du transfo, certainement à cause d'années d'insertion du jack dans la fiche :

Pour empêcher un nouveau court-circuit je coupe un petit bout de la PCB du jack d'alimentation ce qui laisse de la place pour les fils :

Reste à tester tout ça avant remontage de la console :

Je remonte la console, puis refais un test et : ECRAN NOIR !  😩

...

Démontage à nouveau... Inspection... Contrôle de la tension électrique -> 0V dans la console, pourtant le transfo fonctionne normalement...

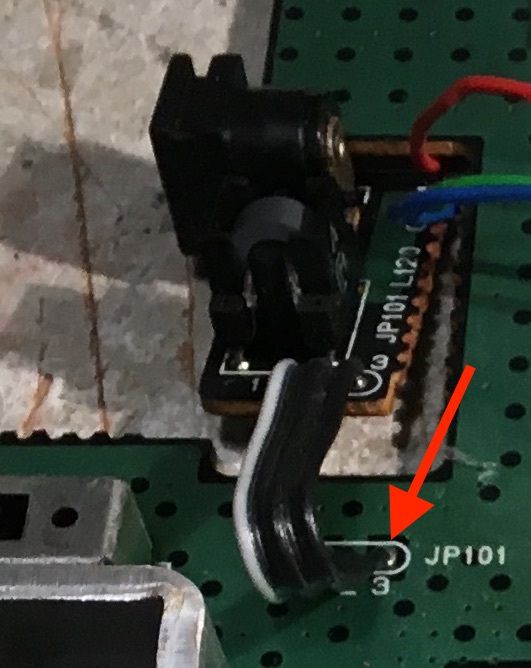

Il y a un coupure de continuité quelque part... Fusible OK, je continue de chercher en remontant jusqu'au jack d'alimentation pour finalement tomber là dessus :
En remontant la console, un des fils d’alimentation qui était certainement déjà fragilisé, s'est coupé au ras de la soudure !

Je refais tout ça au propre en remplaçant les trois fils  :
Je remonte la console, tout est OK !

Cette SuperGrafX peut rejoindre la collection Pantera83 :

Getcha'Pull !
