Captain America and The Avengers - Data East ARM6

Publié le par Seb

Un Avengers confié par Sardine.

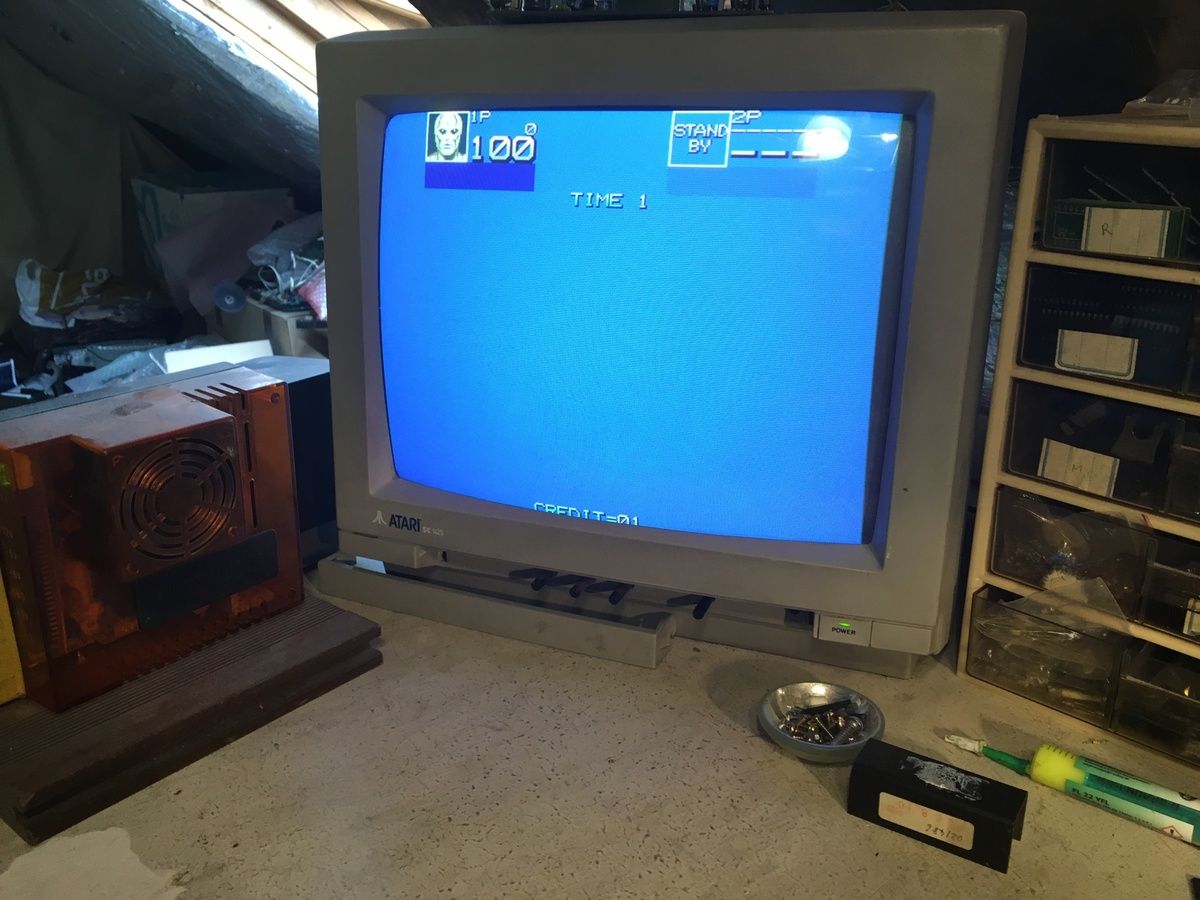

Il n'affiche quasiment plus rien en dehors d'un fond d'écran bleu :

La PCB est propre, c'est plutôt rassurant avant une réparation :

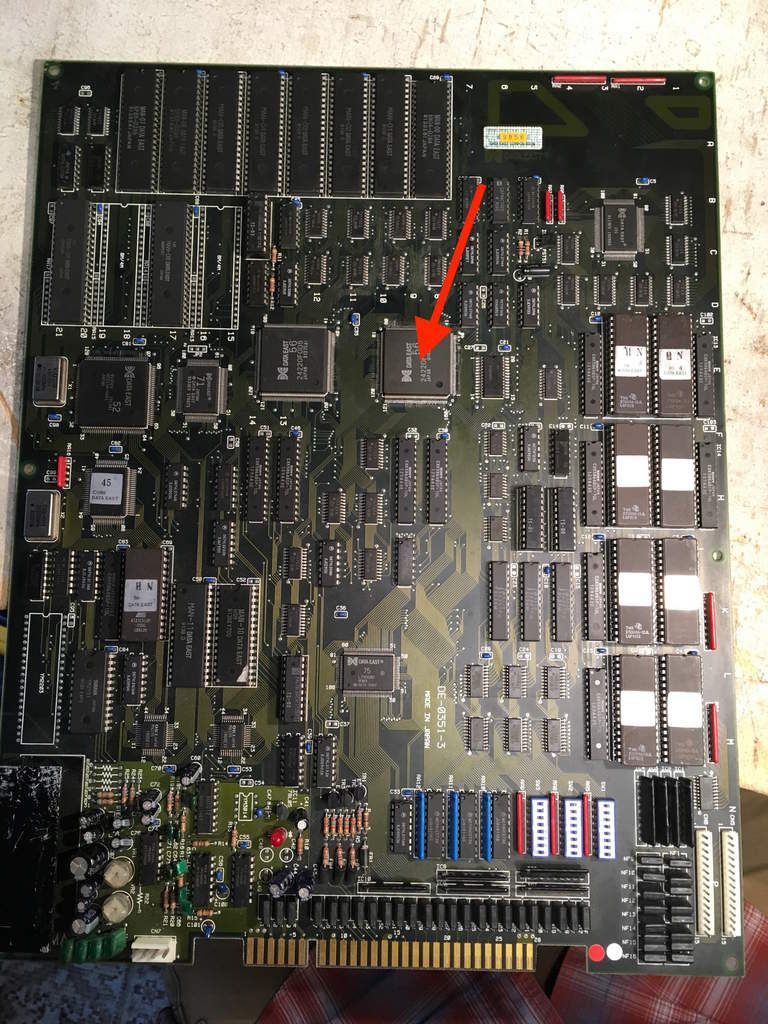

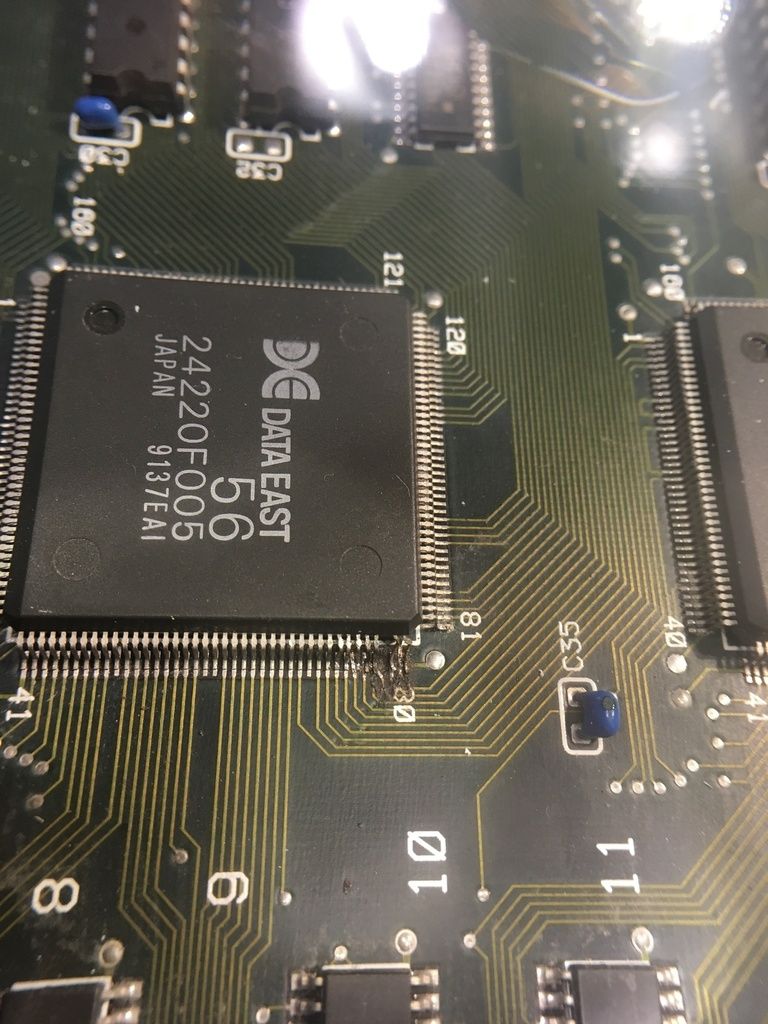

Les soudures CMS d'un custom chip (DE56) attirent tout de suite mon attention :



Une tentative de réparation a mal tourné !

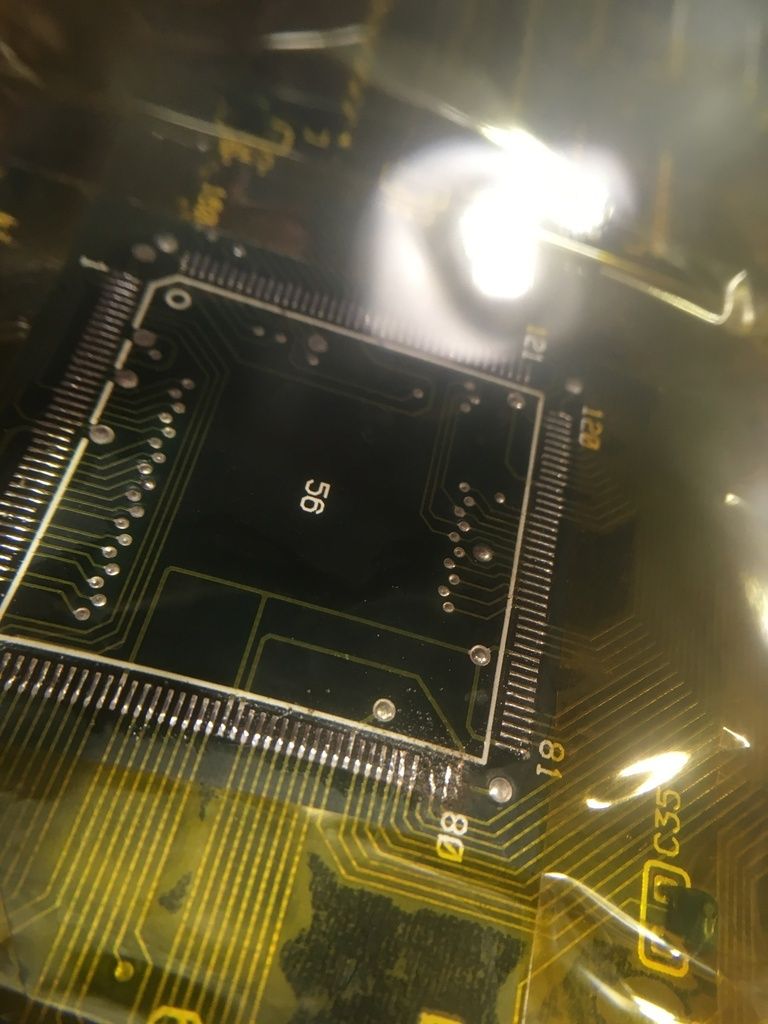

Vu l'état des broches et des pistes en dessous, le mieux est de tout enlever et de refaire au propre.
Le custom a une broche qui est tombée et celles d'à coté tiennent à peine. Il vaut donc mieux le remplacer, ça sera beaucoup plus propre et durable.

Je prélève le DE56 sur une carcasse de Pocket Gal Deluxe, et ensuite je répare les pistes de l'Avenger :

Et soude le nouveau custom :



Un test et...

C'est mieux, tous les éléments apparaissent mais il reste des glitchs...
J'inspecte les soudures CMS des autres custom pour en trouver plusieurs HS ici :

Une fois ces soudures refaites :

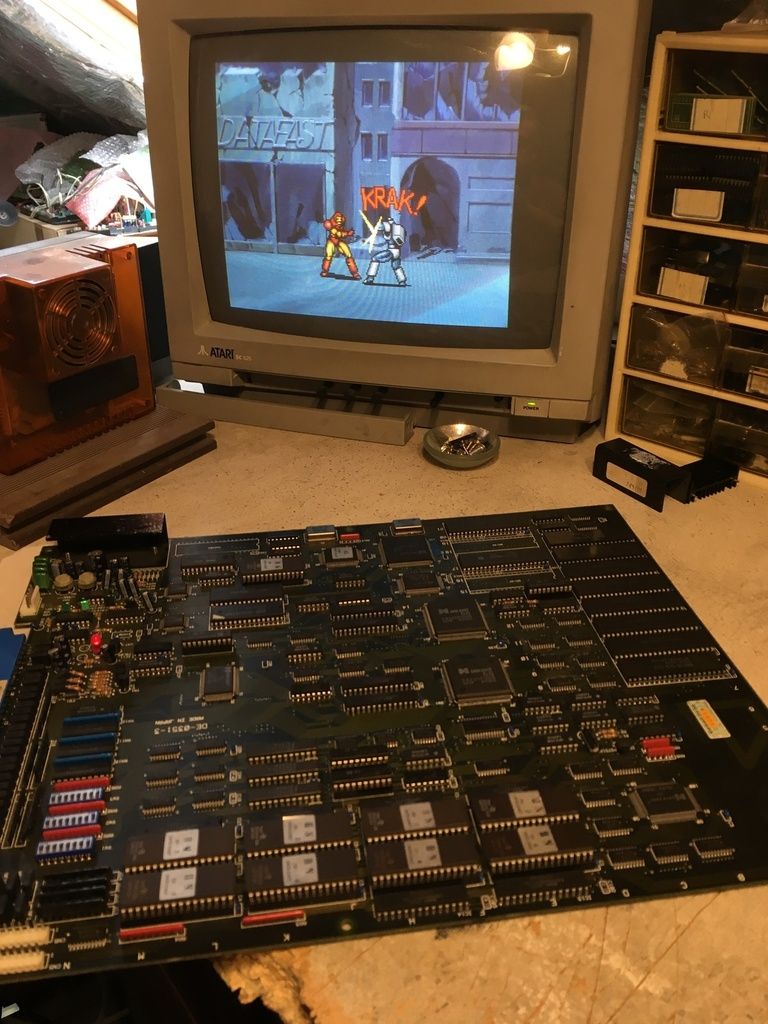

Plus aucun souci.
