Violent Storm - Konami

Publié le par Seb

Un Violent Storm trouvé sur eBay, vendu comme : "non testé" 😂

La PCB est très propre, aucune réparation antérieure à signaler :
C'est plutôt rassurant !

Le jeu démarre normalement...

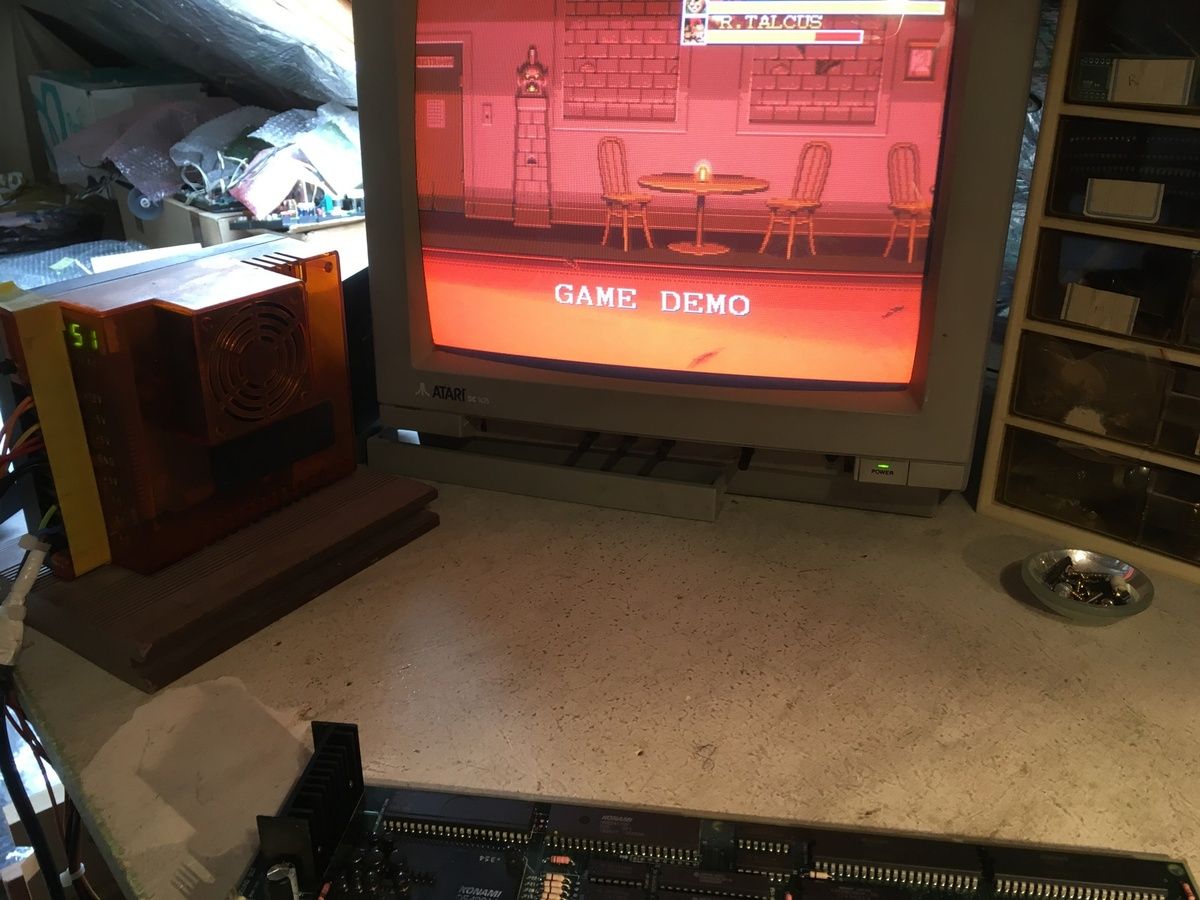

Sauf qu'aucun sprite apparait à l'écran :
"Surprise !!"

Le self test ne détecte aucune erreur sur les ROM et les RAM...

J’oriente logiquement mes recherches dans le circuit des sprites :

Pour commencer je vérifie les soudures sur les composants CMS (casse très fréquente sur ces systèmes Konami)... Rien...


C'est le moment de sortir l'oscilloscope !
Le sondage du générateur de sprites met en évidence l’absence d'activité sur sa sortie vers le reste du circuit d'affichage. Pourtant il y a de l'activité sur les IO des ROM et le BUS de contrôle :
C'est là que ça coince !!

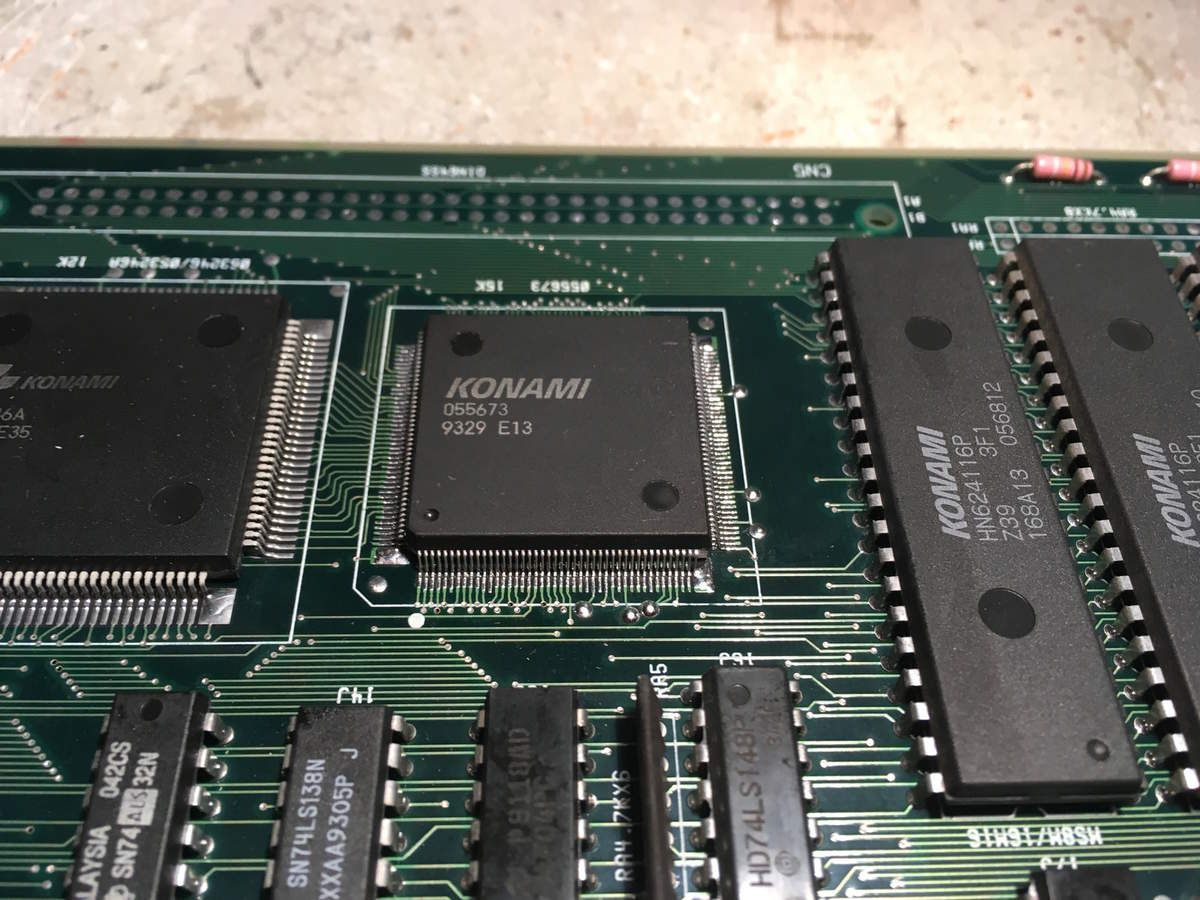

Ce générateur de sprites est un custom chip Konami de référence 055673, on le trouve sur différents titres Konami.

Je décide de le remplacer par un prélevé sur une carcasse de Run and Gun.

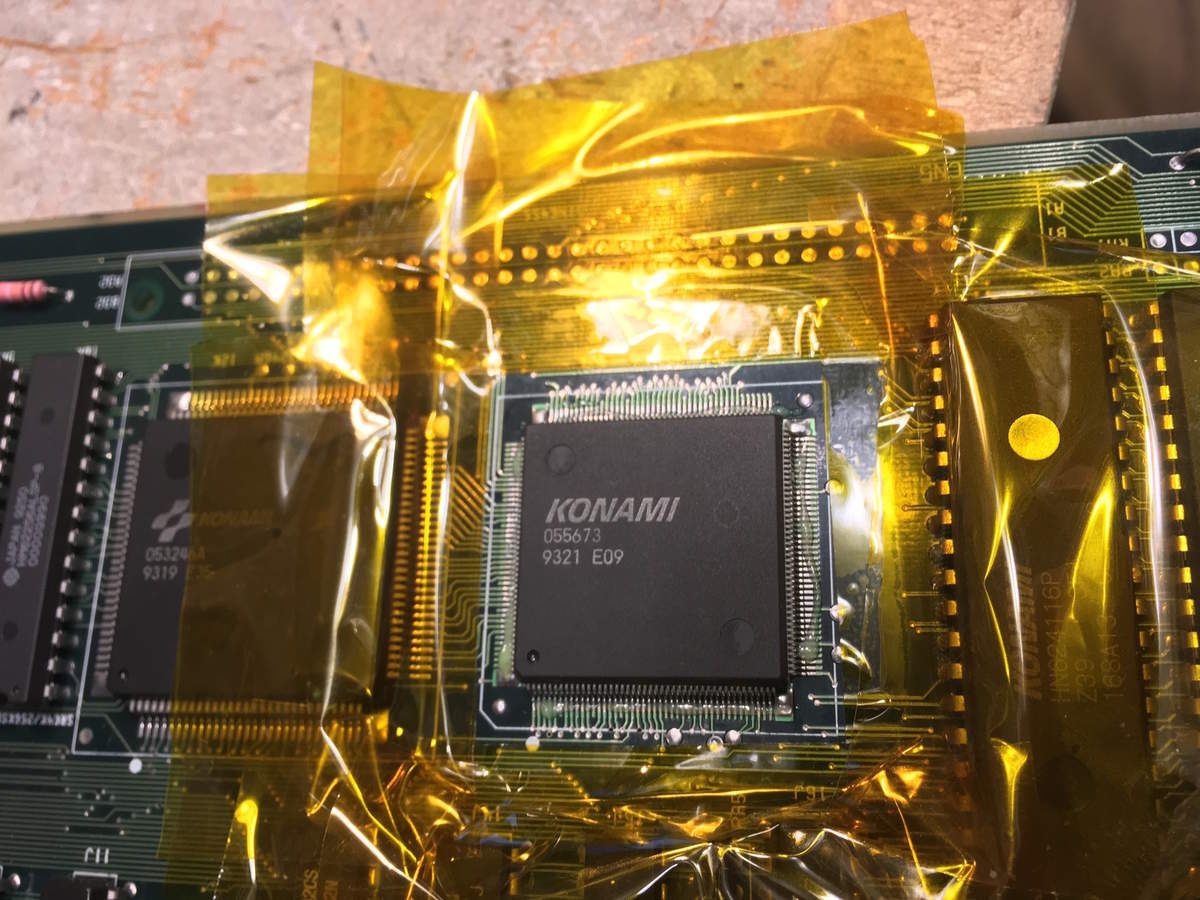

Je protège la PCB du Violent Storm avec du ruban Kapton avant de procéder au remplacement :

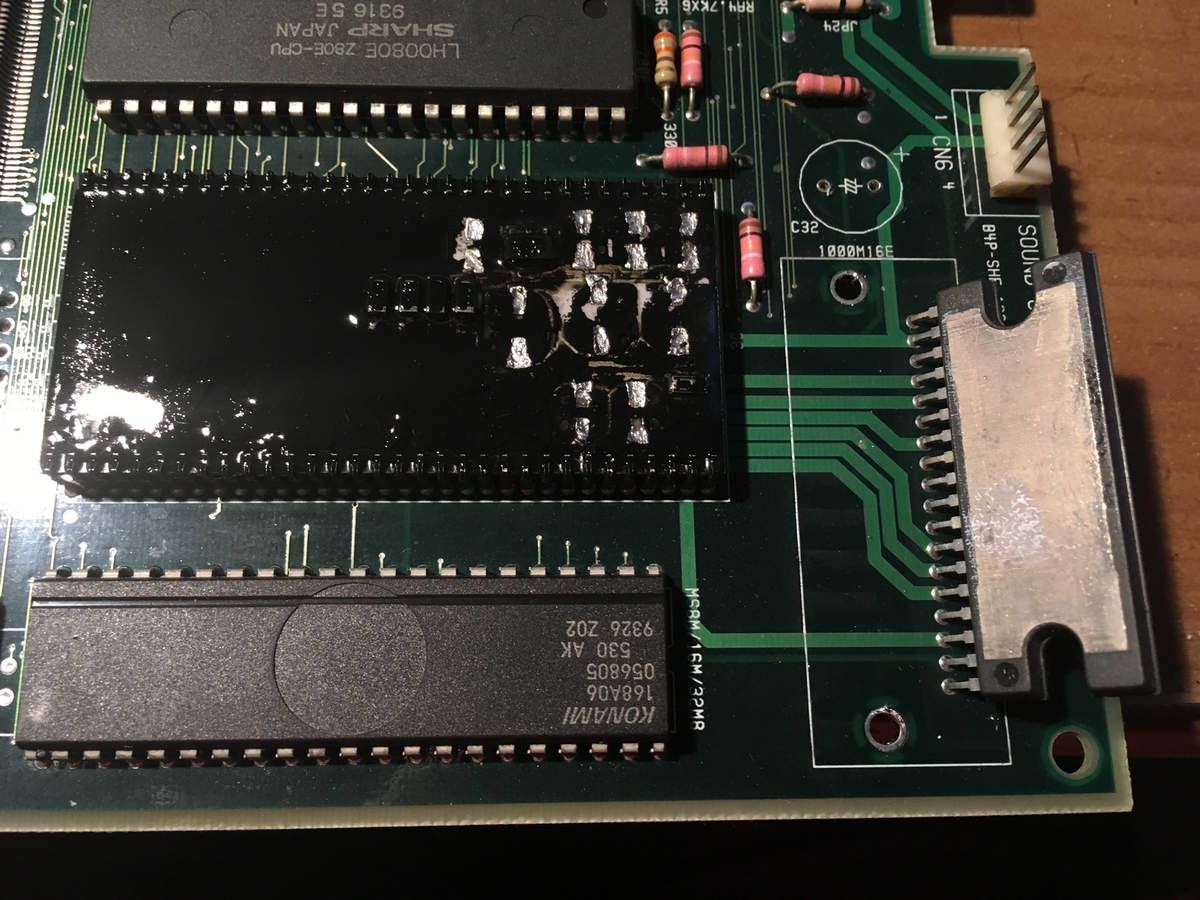

Une fois dessoudé :

Après remplacement :

Un test :
Plus aucun souci de sprites !

Pour terminer, un passage malheureusement devenu obligatoire si on veut garder sa PCB Konami en bon état de marche : le capkit de la soudboard !

Et voila ! C'est parti pour des heures de jeu sur un des meilleurs BTU de cette époque !
