VP250 - Intervideo

Publié le par Seb

Un moniteur Intervideo dont l'écran reste désespérément noir, aucune trace de vie...

le seul son audible est un "tic tic" très rapide au niveau du transformateur emplacement T3 :

Aucun fusible de claqué, aucune trace de surchauffe, cette platine semble presque neuve !

Je commence par m'assurer qu'il n'y a pas de problème dans l'alimentation primaire en contrôlant :
- Les soudures
- Les circuits intégrés IC1 et IC3
- Le BU Q1

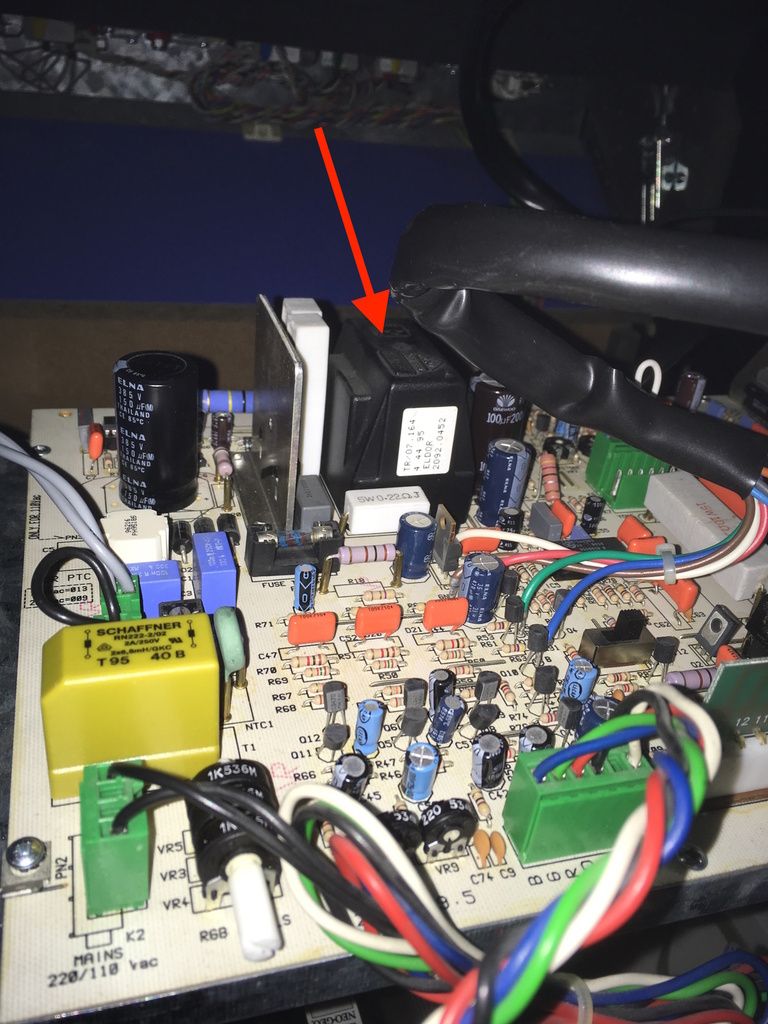

- Le transfo emplacement T3
- Les condensateurs C83, C66, C10, C79
- Les diodes D1, D2, D3, D4, D12, D13
- Les resistances R19, R18, R8


Je vérifie ensuite le circuit de déflexion -> est-ce que le THT s'allume en débranchant K6/K7 -> Non, donc à priori pas de problème sur le circuit de déflexion pouvant empêcher l’allumage de la platine.

Je m’intéresse ensuite au circuit secondaire et plus précisément au BU (BU508AF emplacement Q3) :

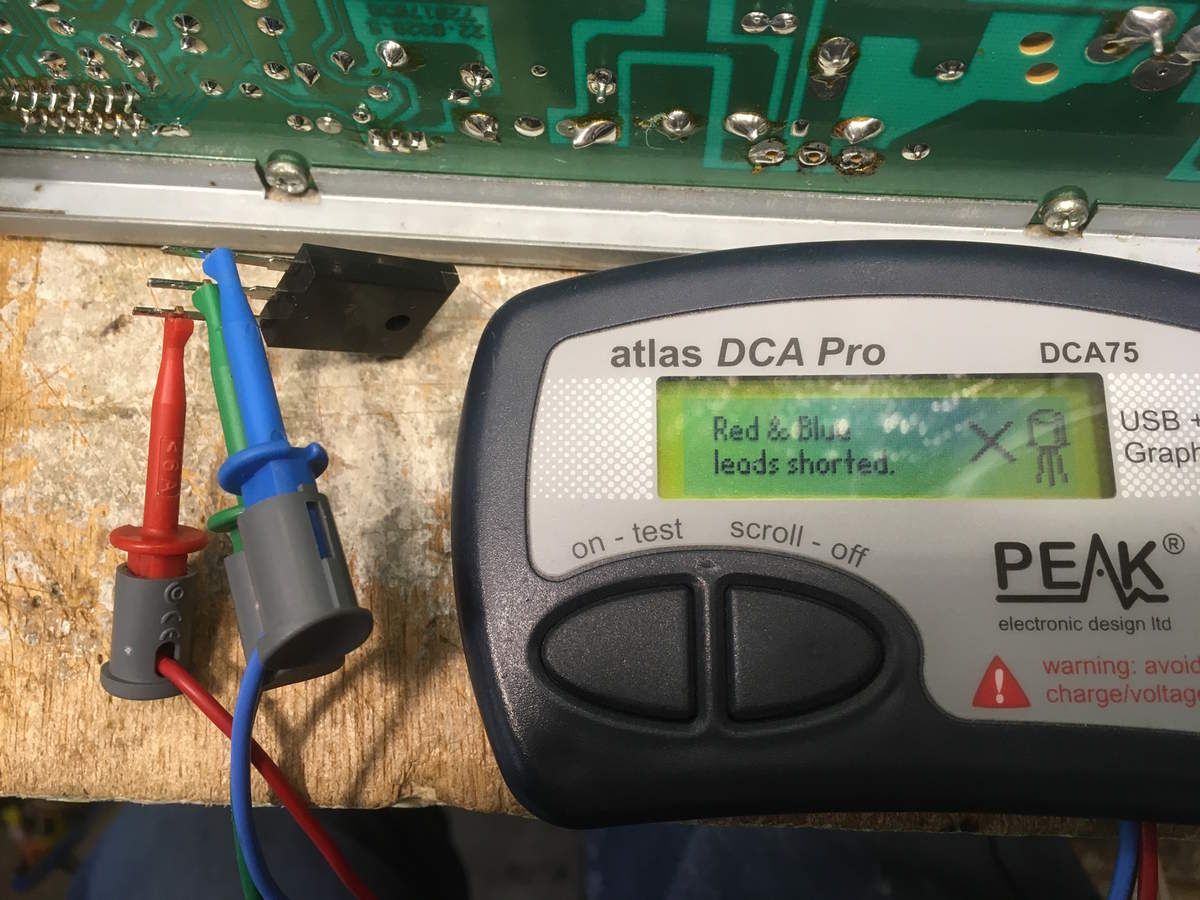

Je le dessoude et le passe à l’analyseur de semi-conducteur :

HS !

En générale quand le BU du secondaire claque, il y'a de forte chance que le THT ait un soucis, mais vu que je suis un optimiste je remplace uniquement le BU et réalise un test.

Au bout de quelques secondes le "tic tic" est de retour. 😡

Donc, le BU a re-claqué, cela confirme qu'il y a un problème avec le THT... Incroyable vu l'état de cette platine !

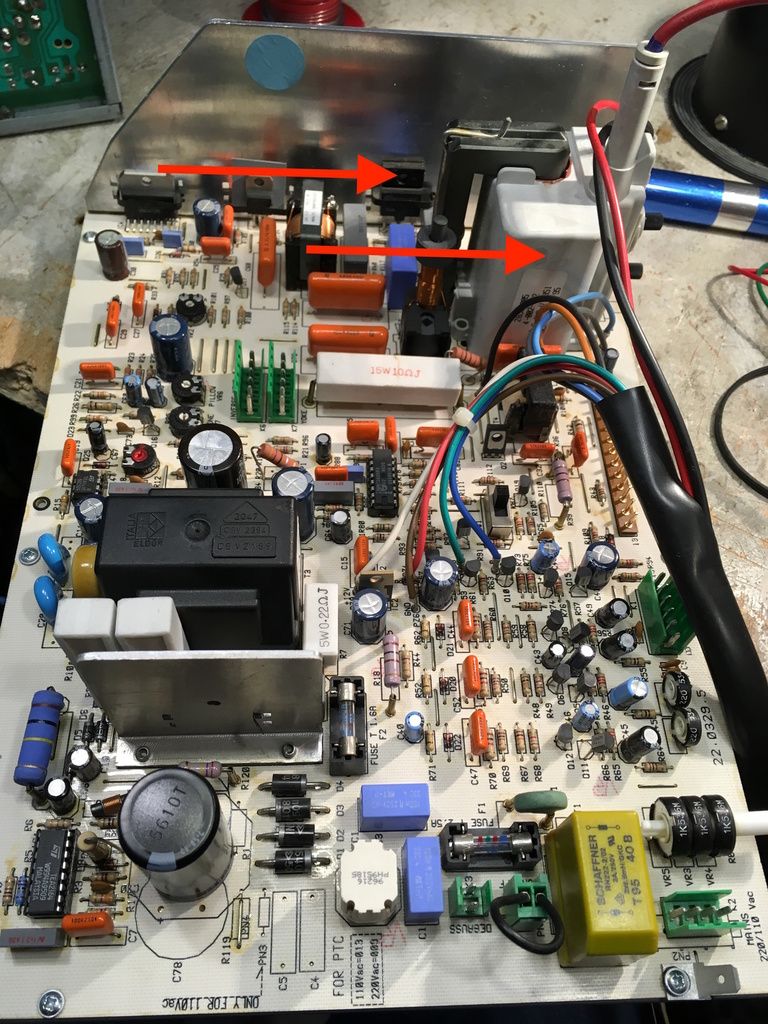

Finalement Je procède au remplacement du BU et du THT :



Un test :

👍







Publié dans Moniteur

Pour être informé des derniers articles, inscrivez vous :

Commenter cet article

melou6 11/05/2019 16:57

Salut Seb,
Je suis tombé sur ton tuto et il ressemble fortement à celui que j'ai trouvé mais en anglais.
EN effet c'est les même procédure mais j'aimerai savoir comment tu contrôle IC1 et IC3 ainsi que le transfo emplacement T3? pour le reste ça va à peu près, d'ailleurs les BU sont bons car testés hors circuit.
Par je n'ai aucun tic tic?
Merci de ton aide!

Seb 14/05/2019 11:33

Répondu par mail ;)

David 02/11/2018 12:46

Bonjour Seb

Pourrais tu donner les références du BU et de le THT s'il te plait .

Merci

Seb 04/11/2018 14:13

Bonjour David,

Le THT est un SEMAR 28386005 que l'on peut trouver chez HR sous cette référence : "HR7232".
Concernant le BU, c'est un "BU-508AF".

Seb.
