convertisseur -5v sur peigne JAMMA

Publié le par Seb

Pour cette nouvelle section "Tutoriel" Nous allons voir comment fabriquer un circuit très simple permettant de convertir une tension +5V en -5V sur votre connecteur JAMMA pour moins de 3€.

Indispensable pour faire tourner un MK2, un Killer Instinct ou un Double Dragon par exemple. Cette tension n'est pas toujours disponible sur vos alimentations. Pourtant Il y a un certain nombre de jeux JAMMA qui nécessitent du -5v pour avoir du son (certains titres ne démarrent pas sans cette tension).

Il faut :
- 1x ICL7660 ou MAX1440 (2,50€).
- 2x condensateur 10µF 25v (0,08€).
- Du fil (rouge, noir, blanc), de quoi souder, de la gaine thermorétractable ou du scotch isolant.
Le schéma utilisé :


Je raccourcis les broches, soude les condensateurs, puis les fils selon le schéma ci-dessous :
2 ->    + condensateur 1 (10µF 25v)
4 ->    - condensateur 1
6 ->    + condensateur 2 (10µF 25v)
5 ->    - condensateur 2
8 ->    Câble rouge (+5V)
6 & 3 -> Câble noir (masse)
5 ->    Blanc (-5V)

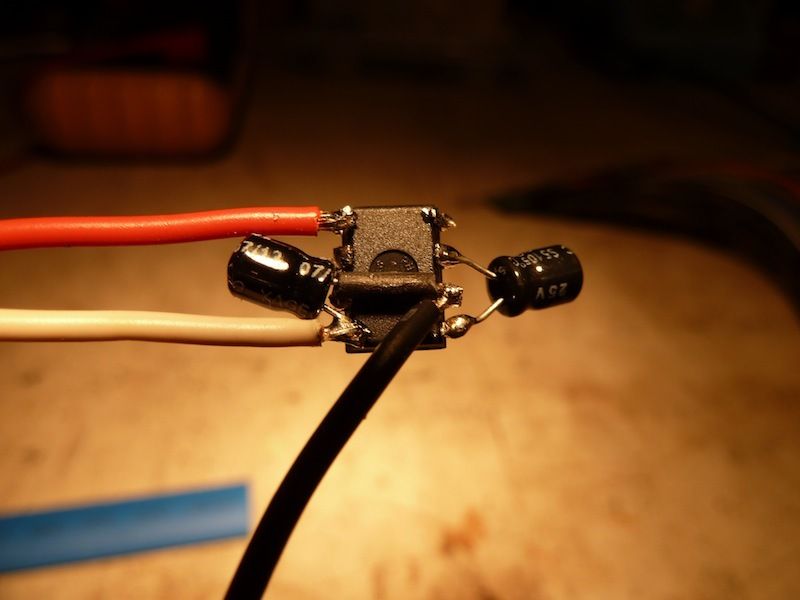

Ce que ça donne un fois soudé :

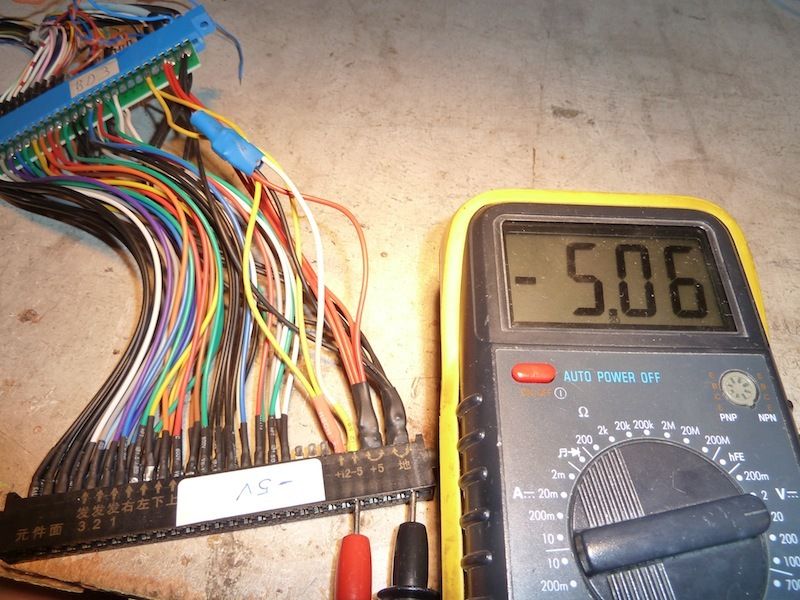

Ensuite il faut monter l'adaptateur sur le connecteur JAMMA :
Rouge : +5V -> JAMMA C,D,3,4
Noir : masse -> JAMMA A,B,1,2
Blanc : -5V -> JAMMA E,5

Si jamais quelque chose est déjà soudé sur "E" et "5", il faudra le retirer au préalable avant de monter l'adaptateur.

Pour éviter tout problème de court circuit pensez à isoler le montage avec de la gaine thermorétractable.



👍🏻

Publié dans Tutoriel

Pour être informé des derniers articles, inscrivez vous :

Commenter cet article

Bouz 19/07/2019 23:26

Merci pour la découverte de ce composant, je viens de m'en servir poir alimenter un AO en symétrique poir booster le générateur de fonction pas top de mon Picoscope.
Youpi ;-)
Bonnes réparations!

Viriathe 27/03/2019 22:04

Merci pour le tuto.
Je me lance.

Sylver 05/03/2019 10:10

Super pratique comme montage ! Merci :)
Je viens de récupérer un supergun que j'alimente avec un PicoPSU 80 Watts (c'est vraiment pratique et peu encombrant comme alimentation !) mais fatalement il n'y a pas de -5v ... Il n'y aurait pas un pcb disponible quelque part (avec la version cms du ICL7660) pour faire un truc un peu moins "bidouille" ?

Seb 07/03/2019 11:01

Bonjour,
Merci pour ton commentaire.
Concernant le même circuit en CMS, il faudrait rechercher sur le net, j'imagine que ça doit exister.
L'idée de ce tuto, c'est surtout le côté ludique et accessible pour ceux qui débutent, le tout pour moins de 3€.
